Volkswagen Tiguan Reparaturanleitung: Drehstromgenerator

Hinweis

Drehstromgenerator prüfen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.

Drehstromgenerator bei Fahrzeugen mit Start-Stopp-System:

Bislang wurden Generator und Spannungsregler über eigene Kabel mit dem Motor- und Bordnetzsteuergerät verbunden. Bei Fahrzeugen mit Start-Stopp-System erfolgt die Informationsübermittlung über einen LIN-Datenbus zum Diagnose-Interface für Datenbus. Dieses stellt die Informationen anderen Steuergeräten, wie dem Motorsteuergerät, über CAN-Datenbus zur Verfügung.

Befestigung B+-Leitung am Generator

Vorsicht!

Wenn die B+-Leitung nicht mit dem angegebenen Anzugsdrehmoment befestigt wird, bestehen die folgenden Gefahren:

  • Die Batterie wird nicht vollständig geladen.
  • Komplettausfall der Fahrzeugelektrik/-elektronik (Liegenbleiber).
  • Brandgefahr auf Grund von Funkenbildung.
  • Schäden durch Überspannungen an elektronischen Bauteilen und Steuergeräten.

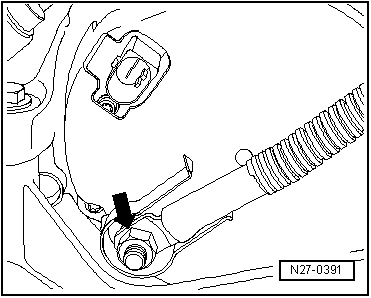

Volkswagen Tiguan. N27-0391

  • Die Befestigungsmutter der B+-Leitung -Pfeil- mit 15 Nm anziehen.

Keilrippenriemen prüfen

Vorsicht!

Um Ausfälle bzw. Funktionsstörungen zu vermeiden, muss ein beschädigter Keilrippenriemen ersetzt werden.

Drehstromgenerator -C- prüfen

  • Drehstromgenerator -C- prüfen → Fahrzeugdiagnosetester.
Anlasser, Fahrzeuge mit Doppelkupplungsgetriebe (DSG)
Ersetzen des Anlassers bei Fahrzeugen mit Start-Stopp-System: Aufgrund der höheren Anforderung an den Anlasser bei aktivem Start-Stopp-System, z. B. im Stadtverkehr, wurde die Zyklenfestigkei ...

Drehstromgenerator 1,4 l TSI-Motor
Montageübersicht Innenvielzahnschraube M8x45 23 Nm obere Spannrolle bei Fahrzeugen mit 90KW als starre Umlenkrolle ausgeführt Steuergehäuse Sechskantflanschsch ...
