Volkswagen Tiguan Reparaturanleitung: Drehstromgenerator 2,0 l TDI-Motor

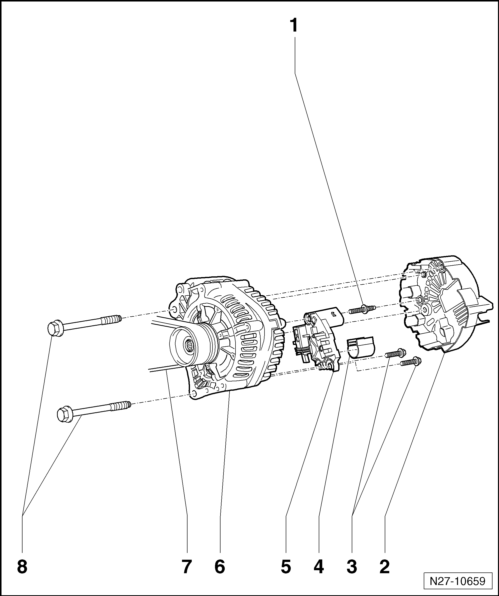

Montageübersicht

  1. Sechskantschraube mit Scheibe und Gewindestück
    • M4x20, M4x15
    • 2 Nm
  2. Abschirmkappe für Drehstromgenerator
  3. Kreuzschlitzschrauben
    • M4x20
    • 2 Nm
  4. Abschirmkappe für Kohlebürsten
  5. Spannungsregler
    • Spannungsregler aus- und einbauen
  6. Drehstromgenerator
    • Drehstromgenerator aus- und einbauen
  7. Keilrippenriemen
    • aus- und einbauen
    • prüfen
    • Verlauf des Keilrippenriemens
  8. Sechskantbundschrauben
    • M8x90
    • 20 Nm

Ohne Abbildung:

  • M5 Befestigungsmutter Leitungshalter an Generatorrückseite - 3,2 Nm
  • M8 Befestigungsschrauben Klimakompressor an Halter für Nebenaggregate - 23 Nm

Drehstromgenerator aus- und einbauen, 2,0 l TDI-Motor

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

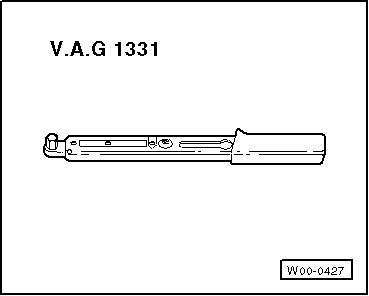

  • Drehmomentschlüssel -V.A.G 1331-

Volkswagen Tiguan. W00-0427

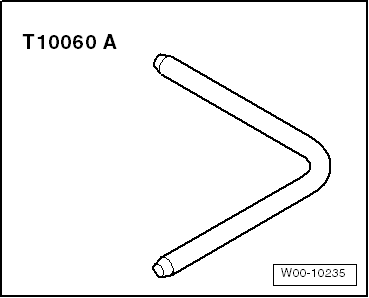

  • Absteckdorn -T10060 A-

Volkswagen Tiguan. W00-10235

Vorsicht!

Zum Ab- und Anklemmen der Batterie muss die im Reparaturleitfaden beschriebene Vorgehensweise eingehalten werden.

  • Batterie abklemmen.

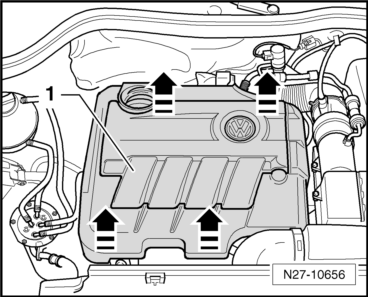

  • Die Motorabdeckung nach oben -Pfeile- abziehen.

Volkswagen Tiguan. N27-10656

Vorsicht!

Vor dem Ausbau die Oberseite und Laufrichtung des Keilrippenriemens kennzeichnen. Beim Einbau auf die richtige Laufrichtung und Einbaulage achten. Wird der Riemen in entgegengesetzter Laufrichtung bzw. Einbaulage eingebaut, führt dies zur Zerstörung des Riemens!

  • Keilrippenriemen ausbauen → Antriebsaggregat;

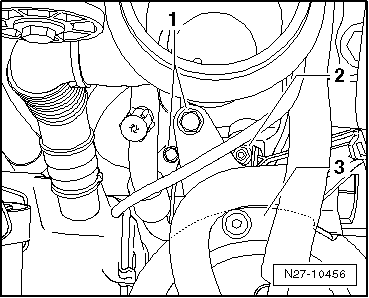

  • Die beiden Befestigungsschrauben -1- und die Befestigungsmutter -2- abschrauben und den Kraftstofffilter -3- beiseitelegen. Die Kraftstoffschläuche können dabei angeschlossen bleiben.

Volkswagen Tiguan. N27-10456

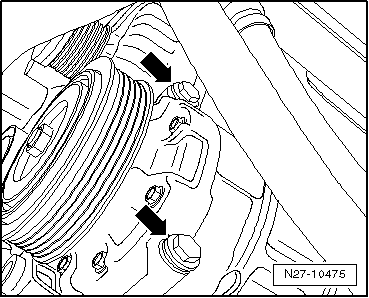

  • Die beiden Befestigungsschrauben des Klimakompressors -Pfeile- herausschrauben.

Volkswagen Tiguan. N27-10475

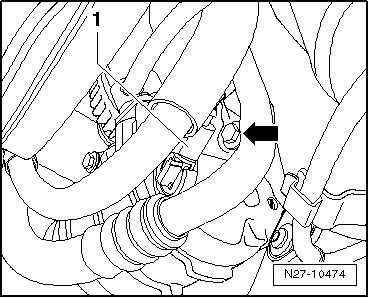

  • Stecker -1- entriegeln und abziehen.
  • Die dritte Befestigungsschraube -Pfeil- herausschrauben und den Klimakompressor nach unten vom Halter für Nebenaggregate abnehmen.

Volkswagen Tiguan. N27-10474

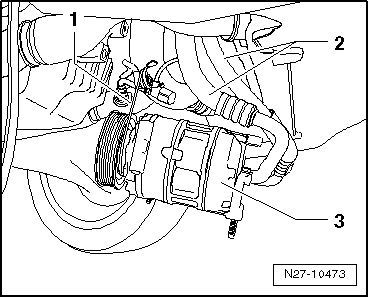

Hinweis

  • Die Schläuche am Klimakompressor können angeschlossen bleiben.
  • Den Klimakompressor -3- bis zum Wiedereinbau mit einem Bindedraht -1- an geeigneter Stelle unter das Fahrzeug hängen.
  • Dabei ist darauf zu achten, dass die Schläuche -2- nicht gezogen oder geknickt werden.

Volkswagen Tiguan. N27-10473

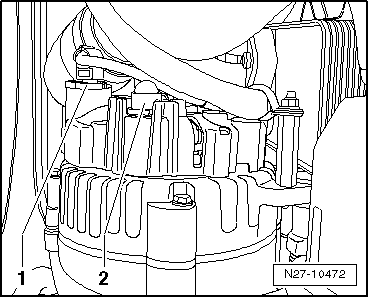

  • Den Stecker der DF-Leitung -1- entriegeln und abziehen.
  • Die Abschirmkappe -2- abhebeln.

Volkswagen Tiguan. N27-10472

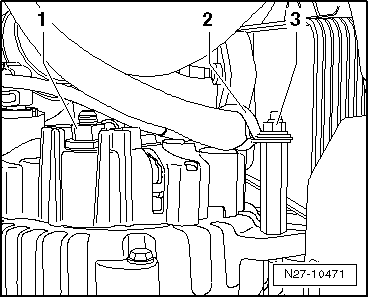

  • Die Befestigungsmutter -1- abschrauben und die darunterliegende B+-Leitung vom Anschlussgewinde des Generators abnehmen.
  • Die Befestigungsmutter -3- abschrauben und den Leitungshalter -2- vom Generator abnehmen.

Volkswagen Tiguan. N27-10471

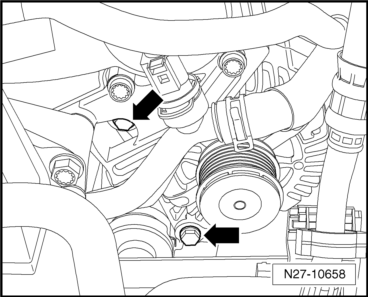

  • Die beiden Befestigungsschrauben -Pfeile- des Generators herausschrauben.
  • Den Generator nach unten aus dem Fahrzeug nehmen.

Volkswagen Tiguan. N27-10658

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Vorsicht!

  • Beim Einbau bereits gelaufener Keilrippenriemen ist die beim Ausbau gekennzeichnete Laufrichtung zu beachten!
  • Vor dem Einbau des Keilrippenriemens darauf achten, dass alle Aggregate (Generator, Klimakompressor) fest eingebaut sind.
  • Beim Auflegen des Riemens auf korrekten Sitz des Keilrippenriemens in den Riemenscheiben achten!

Volkswagen Tiguan. N27-0388

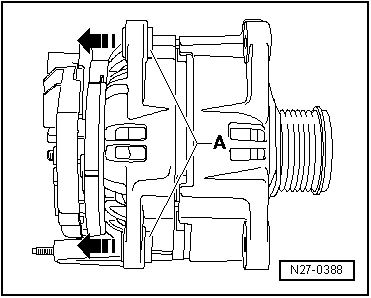

  • Die Gewindebuchsen -A- etwa 4 mm in Pfeilrichtung aus dem Gehäuse des Generators heraustreiben.

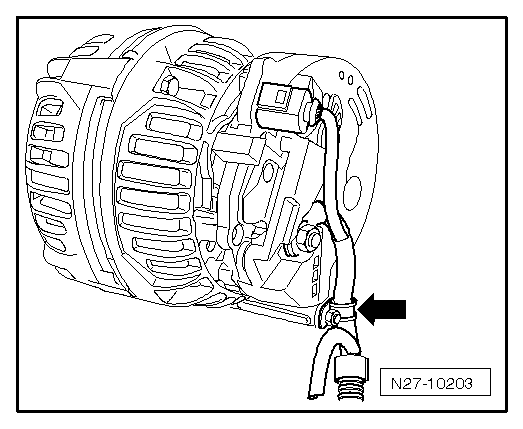

  • Den Leitungshalter -Pfeil- an der Rückseite des Generators in 3 Uhr-Stellung festschrauben.
  • Alle Schraubverbindungen mit den in der Montageübersicht angegebenen Anzugsdrehmomenten anziehen.

Volkswagen Tiguan. N27-10203

Vorsicht!

  • Hinweise zur Verschraubung der Batteriepole beachten.
  • Batterie anklemmen.
  • Den Motor starten und den Riemenlauf kontrollieren.
