Volkswagen Tiguan Reparaturanleitung: Spannungsregler für Drehstromgenerator

Spannungsregler aus- und einbauen, Hersteller: Bosch

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

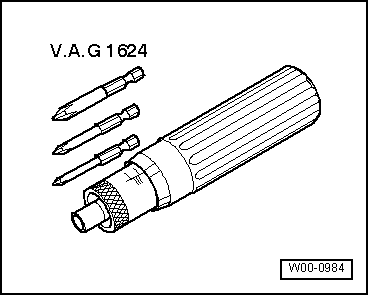

  • Drehmomentschraubendreher -V.A.G 1624-

Volkswagen Tiguan. W00-0984

Ausbauen:

  • Drehstromgenerator ausbauen.

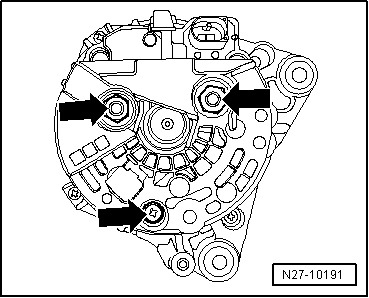

  • Die Befestigungsschraube und -muttern -Pfeile- (4,5 Nm) herausschrauben und die Abschirmkappe vom Generator abnehmen.

Volkswagen Tiguan. N27-10191

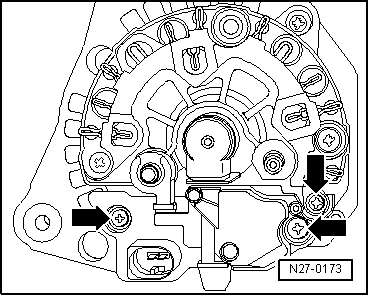

  • Die Befestigungsschrauben des Spannungsreglers -Pfeile- (2 Nm) abschrauben.
  • Den Spannungsregler aus dem Generator herausnehmen.

Volkswagen Tiguan. N27-0173

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

  • Die Schraubverbindungen mit den vorgeschriebenen Anzugsdrehmomenten anziehen.
  • M5 Befestigungsschraube Abschirmkappe an Generator - 4,5 Nm
  • M4 Befestigungsschraube Spannungsregler an Generator - 2 Nm

Spannungsregler aus- und einbauen, Hersteller: Valeo

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

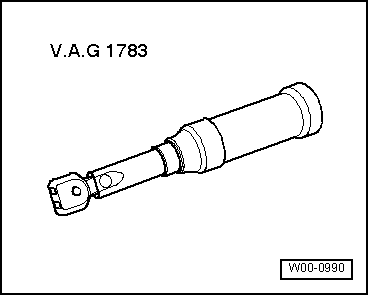

  • Drehmomentschlüssel -V.A.G 1783/-

Volkswagen Tiguan. W00-0990

Ausbauen:

  • Drehstromgenerator ausbauen.

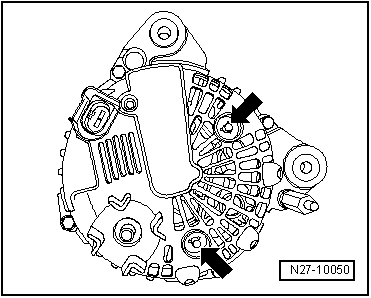

  • Die Klemmringe -Pfeile- ausbauen und die Abschirmkappe vom Generator abnehmen.

Volkswagen Tiguan. N27-10050

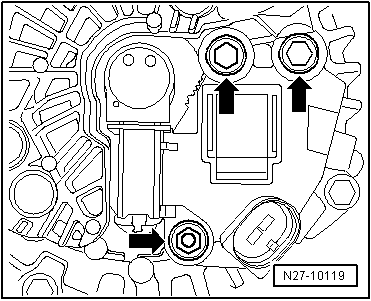

  • Die Befestigungsschrauben des Spannungsreglers -Pfeile- (2 Nm) abschrauben.
  • Den Spannungsregler aus dem Generator herausnehmen.

Volkswagen Tiguan. N27-10119

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

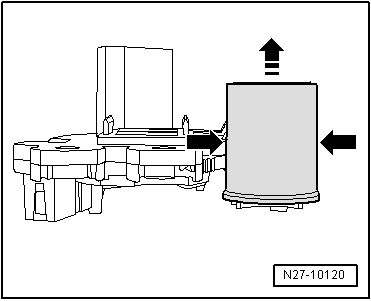

  • Die Rastnasen -Pfeile- entriegeln und die Abschirmkappe vom Spannungsregler abziehen.
  • Die Kohlebürsten in das Gehäuse des Spannungsreglers drücken und den Spannungsregler in den Generator einsetzen.
  • Die Schraubverbindungen mit den vorgeschriebenen Anzugsdrehmomenten anziehen.
  • Spannungsregler an Generator 2 Nm.
  • Abschirmkappe an Generator 4,5 Nm

Volkswagen Tiguan. N27-10120

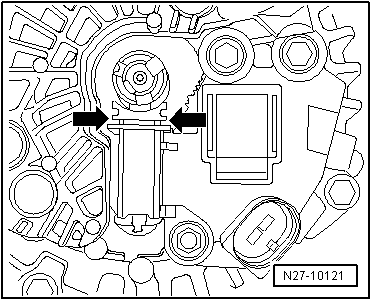

  • Die Abschirmkappe in die Führungsschienen -Pfeile- schieben, bis sie hörbar einrastet.

Volkswagen Tiguan. N27-10121
