Volkswagen Tiguan Reparaturanleitung: Hohlraumkonservierung
Hohlraumkonservierung, Karosserie-Gesamtansicht
Hinweis
Die dargestellten Bereiche sind hohlraumkonserviert und müssen nach einer Reparatur wieder konserviert werden.

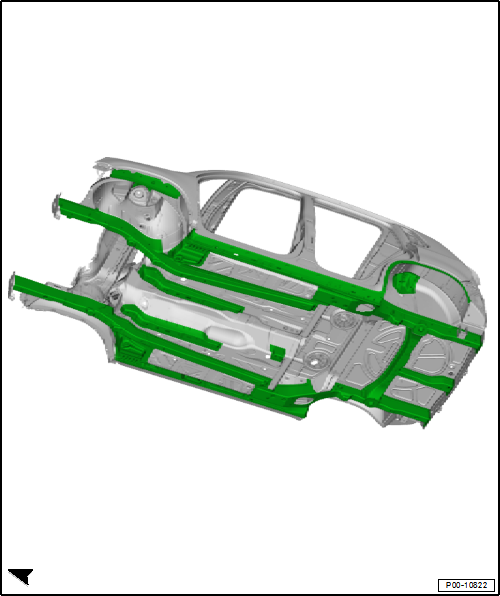

Hohlraumkonservierung Gesamtansicht
Hohlraumkonservierung, Karosserie vorn
Hinweis
Die dargestellten Bereiche sind hohlraumkonserviert und müssen nach einer Reparatur wieder konserviert werden.

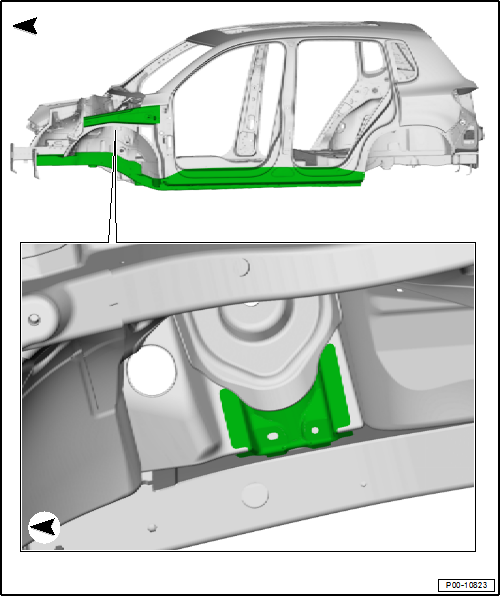

Hohlraumkonservierung Seitenansicht
Linke Seite dargestellt, rechte Seite spiegelbildlich
Hinweis
Die dargestellten Bereiche sind hohlraumkonserviert und müssen nach einer Reparatur wieder konserviert werden.

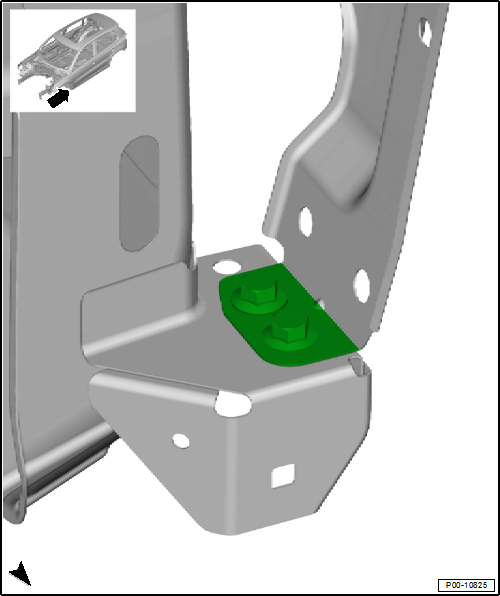

Hohlraumkonservierung Detailansicht Kotflügel
Linke Seite dargestellt, rechte Seite spiegelbildlich
Hohlraumkonservierung, Karosserie Mitte
Hinweis
Die dargestellten Bereiche sind hohlraumkonserviert und müssen nach einer Reparatur wieder konserviert werden.

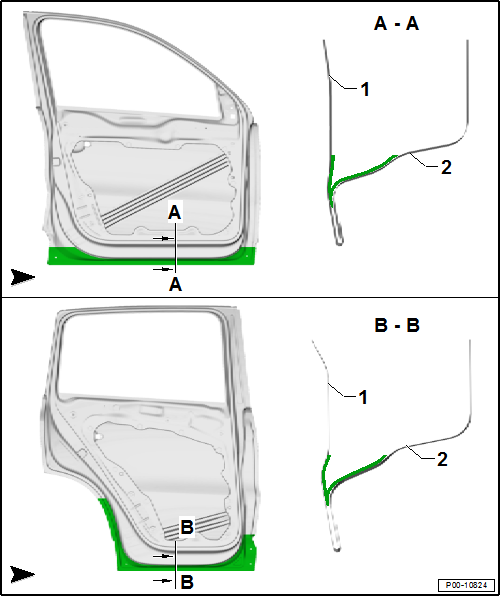

Hohlraumkonservierung Tür
Obere Abbildung zeigt die Tür vorn, untere Abbildung zeigt die Tür hinten
Linke Seite dargestellt, rechte Seite spiegelbildlich.
- Türaußenteil
- Türinnenteil
Hohlraumkonservierung, Karosserie hinten
Hinweis
Die dargestellten Bereiche sind hohlraumkonserviert und müssen nach einer Reparatur wieder konserviert werden.

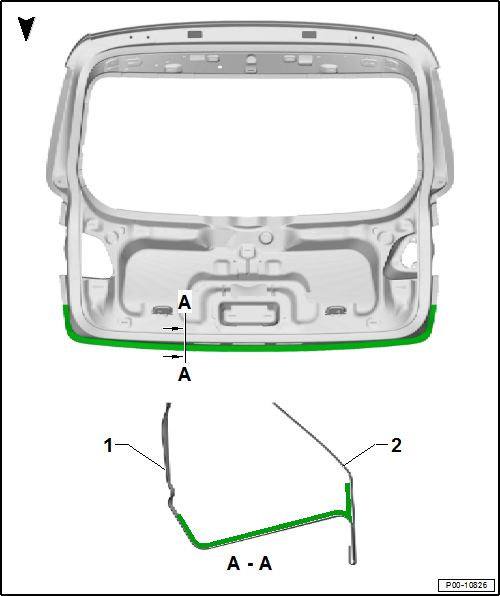

Hohlraumkonservierung Heckklappe
- Heckklappeninnenteil
- Heckklappenaußenteil
Absetzfarbtöne
Absetzfarbtöne Tiguan

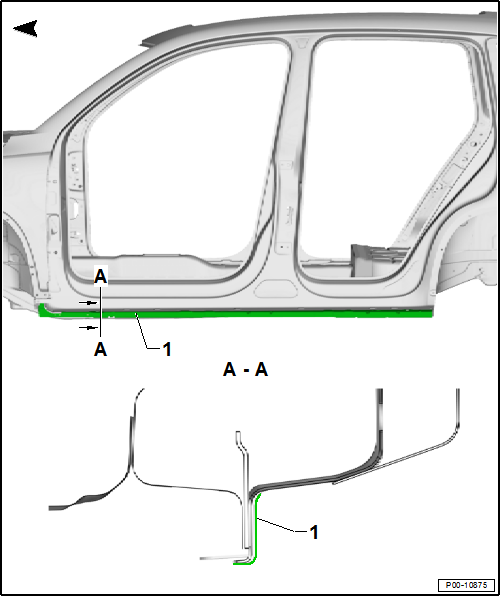

Absetzfarbton im Bereich Unterholm
Linke Seite dargestellt, rechte Seite spiegelbildlich
- Unterholm
- Je nach Ausstattung/Außenlackierung Farbton: L-041 schwarz oder L-C9X Deep Black

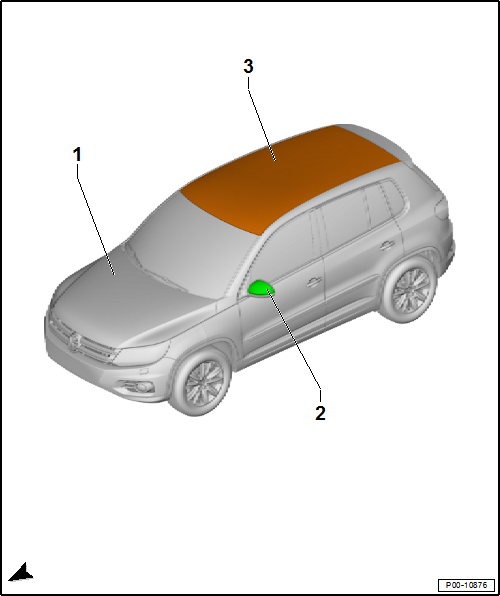

Absetzfarbtöne Tiguan "CityScape"
Absetzfarbtöne "CityScape"
- Gesamtfahrzeug
- Farbton: diverse Farbtöne
- Spiegelkappe
- Farbton: L-041 schwarz
- Dach
- Farbton: L-041 schwarz
Hinweis
Bei Fahrzeugen mit einer Gesamtlackierung im Farbton: L-C9X Deep Black ist das Dach im Farbton L-C9X Deep Black lackiert.
Unterbodenschutz
Unterbodenschutz geschützte Bereiche, Karosserie Gesamtübersicht mit
verschiedenen Schichtstärken
Hinweis
In der Reparatur ist der Unterbodenschutz (Steinschlagschutz) in seiner
Optik und ...
