Volkswagen Tiguan Reparaturanleitung: Aggregatelagerung

Montageübersicht - Aggregatelagerung

Montageübersicht - Aggregatelagerung, Tiguan

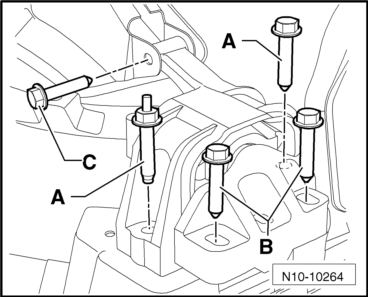

Aggregatelagerung Motor

  1. 1) = 40 Nm + 90º weiterdrehen
  2. 1) = 60 Nm + 90º weiterdrehen
  3. 1) = 20 Nm + 90º weiterdrehen

1) ersetzen

Volkswagen Tiguan. N10-10264

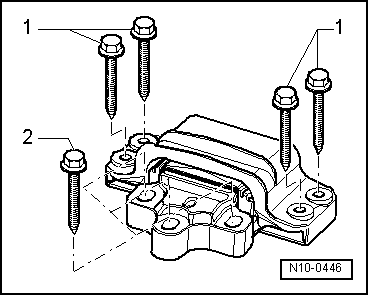

Aggregatelagerung Getriebe

  1. 1) = 40 Nm + 90º weiterdrehen
  2. 1) = 60 Nm + 90º weiterdrehen

1) ersetzen

Volkswagen Tiguan. N10-0446

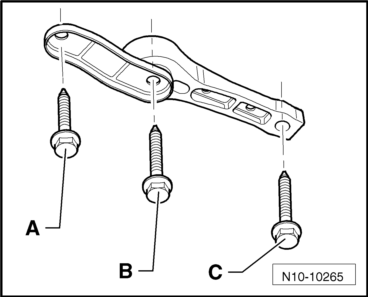

Pendelstütze

  1. (M10 x 35) 1) = 50 Nm + 90º weiterdrehen
  1. (M12 x 1,5 x 50) 1) = 60 Nm + 90º weiterdrehen
  2. (M10 x 75) 1) = 50 Nm + 90º weiterdrehen
  1. (M12 x 1,5 x 85) 1) = 60 Nm + 90º weiterdrehen
  2. 1) = 100 Nm + 90º weiterdrehen

1) ersetzen

Volkswagen Tiguan. N10-10265

Motor in Einbaulage abfangen

Motor in Einbaulage abfangen, Tiguan

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

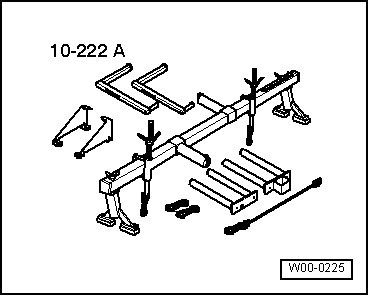

  • Abfangvorrichtung -10-222 A-

Volkswagen Tiguan. W00-0225

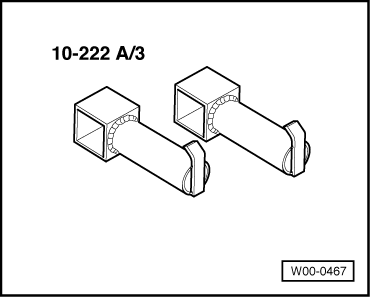

  • Adapter -10-222 A/3-

Volkswagen Tiguan. W00-0467

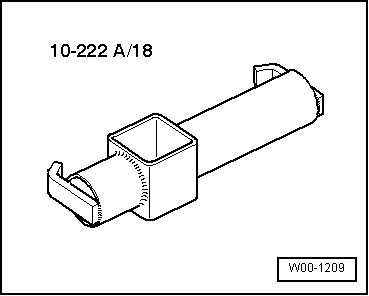

  • Adapter -10-222 A/18-

Volkswagen Tiguan. W00-1209

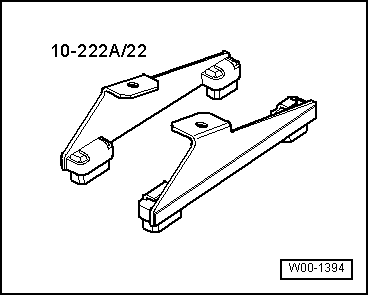

  • Adapter -10-222 A/22-
  • Drehmomentschlüssel -V.A.G 1331-
  • Zange für Federbandschellen -VAS 6362-

Arbeitsablauf

ACHTUNG!

Bei allen Montagearbeiten, insbesondere im Motorraum auf Grund der engen Bauverhältnisse, bitte Folgendes beachten:

  • Leitungen aller Art so verlegen, dass die ursprüngliche Leitungsführung wiederhergestellt werden kann.
  • Auf ausreichenden Freigang zu allen beweglichen oder heißen Bauteilen achten.
  • Motorabdeckung ausbaue
  • Luftfiltergehäuse ausbauen
  • Ansaugschlauch zwischen Luftmassenmesser -G70- und Ansaughutze ausbauen.

Volkswagen Tiguan. W00-1394

Vorsicht!

Zerstörungsgefahr elektronischer Bauteile beim Abklemmen der Batterie: Maßnahmen beim Abklemmen der Batterie beachten.

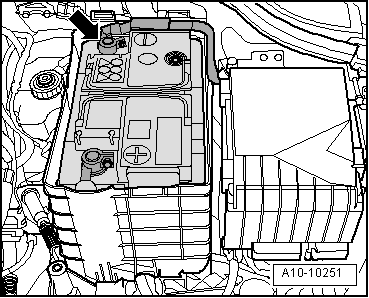

  • Masseleitung -Pfeil- an der Batterie bei ausgeschalteter Zündung abklemmen.

Volkswagen Tiguan. A10-10251

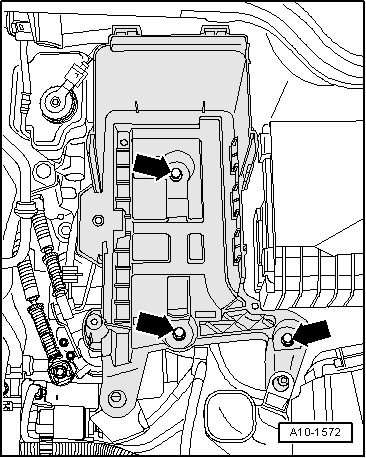

  • Batterie und den Batterieträger ausbauen -Pfeile-.
  • Zusatzkraftstoffpumpe -V393- bzw. die Kraftstoffpumpe 2 -V277- abschrauben (Kraftstoffleitungen bleiben angeschlossen).

Volkswagen Tiguan. A10-1572

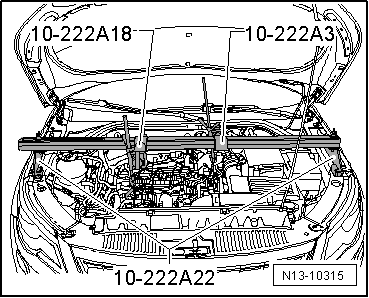

  • Abfangvorrichtung -10-222 A- mit den nötigen Adaptern wie gezeigt aufsetzen und den Motor in Einbaulage abfangen.

Volkswagen Tiguan. N13-10315

Hinweis

Die Befestigungsschrauben der Aggregatelagerung dürfen nur dann gelöst werden, wenn der Motor mit der Abfangvorrichtung -10-222 A- abgefangen wird!

Aggregatelager einstellen

Aggregatelager einstellen, Tiguan

Arbeitsablauf

ACHTUNG!

Bei allen Montagearbeiten, insbesondere im Motorraum auf Grund der engen Bauverhältnisse, bitte Folgendes beachten:

  • Leitungen aller Art so verlegen, dass die ursprüngliche Leitungsführung wiederhergestellt werden kann.
  • Auf ausreichenden Freigang zu allen beweglichen oder heißen Bauteilen achten.
  • Motor in Einbaulage abfangen.

Hinweis

Die Befestigungsschrauben der Aggregatelagerung dürfen nur dann gelöst werden, wenn der Motor mit der Abfangvorrichtung -10-222 A- abgefangen wird!

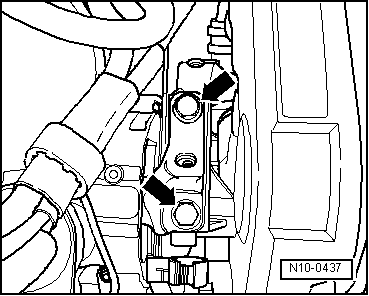

  • Schrauben des Motorlagers -Pfeile- nacheinander ersetzen (sofern nicht bereits erfolgt) und handfest einschrauben.

Volkswagen Tiguan. N10-0437

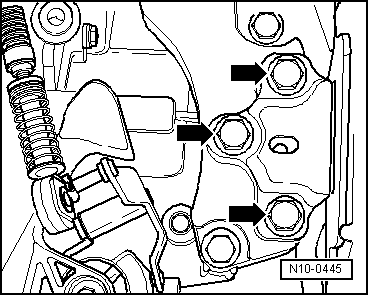

  • Schrauben des Getriebelagers -Pfeile- nacheinander ersetzen (sofern nicht bereits erfolgt) und handfest einschrauben.
  • Schrauben der Tragarme motor- und getriebeseitig ca. 2 Umdrehungen lösen.

Volkswagen Tiguan. N10-0445

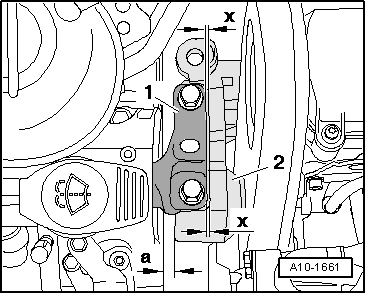

Motorlager

  • Zwischen Motorhalter und Längsträger rechts muss ein Abstand -a- von mindestens 10 mm vorhanden sein.
  • Die Gusskante am Motorhalter -2- muss parallel zum Tragarm -1- stehen.

Volkswagen Tiguan. A10-1661

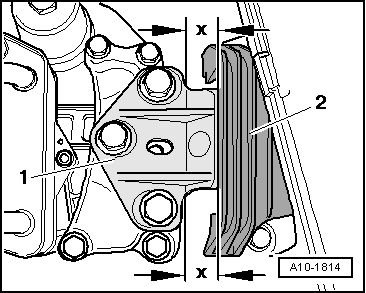

Getriebelager

  • Getriebeseitig darauf achten, dass die Kanten von Tragarm -1- und Getriebelager -2- parallel stehen.

Maß -x- auf beiden Lagerseiten gleich groß.

  • Schrauben für Aggregatelagerung festziehen:

Anzugsdrehmomente.

Volkswagen Tiguan. A10-1814

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Auf festen Sitz der Kraftstoffleitungen achten.

Vor- und Rücklaufleitung nicht vertauschen (Rücklaufleitung blau bzw. mit blauer Markierung, Vorlaufleitung schwarz).

  • Die Hinweise nach dem Anklemmen der Batterie beachten.
