Volkswagen Tiguan Reparaturanleitung: Glanzgradeinstellung von HS-Klarlacken und HS-Decklacken

Ausgabe 04.2013

Die Einstellung unterschiedlicher Glanzgrade von HS-Klarlacken und HS-Decklack durch Mischen mit Mattierungskomponente -LVM 769 810 A2- für Kunststoff- und Metalluntergründe.

Der in diesem Merkblatt enthaltene Hinweis auf Faktoren, die den Glanzgrad beeinflussen, soll dem Verarbeiter helfen, auch bei unterschiedlichen Betriebsbedingungen den gewünschten Glanzgrad zu erreichen.

Einsatzbereich

  • Für Klein- und Anbauteile

Einsetzbare Produkte

  • Mattierungskomponente -LVM 769 810 A2-
  • 2K-HS-Klarlack -L2K 769 500 A5-
  • 2K-HS-Brillant-Plus-Klarlack -LZK 769 K05 A5-
  • 2K-HS-Vario-Klarlack -L2K 769 K01 A2-
  • 2K-HS-Performance-Klarlack -LZK K06 A5-
  • 2K-HS-Optimum-Plus-Klarlack -LZK 769 K07 A5-
  • 2K-HS-Mischlack/Decklack -L2K 074/073...-
  • 2K-HS-Härter, lang -LHA 009 047 A3-
  • 2K-HS-Härter, extra lang -LHA 009 048 A3-
  • 2K-VHS-Härter, lang -LHA 009 052...-
  • 2K-VHS-Härter, extra lang -LHA 009 053 A2-
  • 2K-Verdünnung -LVE 009 001 A5-
  • 2K-Verdünnung, spezial -LVM 009 200...-
  • 2K-Verdünnung, lang -LVM 009 300 A2-
  • Klarlack-Additiv -LVM 007 000 A2-

Glanzgradeinstellung/Mattierung

Siehe Systeminformationen  "Reparatur-Lackiersystem für matt lackierte Fahrzeuge"

Siehe anwendungstechnische Informationen  "Mattierungskomponente -LVM 769 810 A2-"

Der tatsächlich erreichte Glanzgrad wird außer von farbtonabhängigen Unterschieden durch verschiedene Faktoren beeinflusst.

Der Einsatz von anderen, in diesem Merkblatt nicht genannten Härtern, Verdünnungen ist grundsätzlich möglich, kann jedoch, wie auch unterschiedliche Auftragsarten, Trocknungsbedingungen und Schichtdicken zu unterschiedlichen Glanzgraden (bis zu 20 %) führen.

höherer Glanzgrad niedriger Glanzgrad
kürzerer Härter längerer Härter
kürzere Verdünnung längere Verdünnung
höhere Verarbeitungsviskosität niedrige Verarbeitungsviskosität
höhere Trockenschichtdicke niedrigere Trockenschichtdicke
kürzere Ablüftzeit längere Ablüftzeit
forcierte Trocknung Lufttrocknung

Hinweis

Es ist dringend erforderlich Musterbleche zu erstellen, um dem Fahrzeug entsprechenden Glanzgrad zu treffen. Auch Glanzgradmessungen (60º Messwinkel) an den angrenzenden Teilen können hierbei hilfreich sein.

Mischtabelle HS-Klarlacke

Glanzgrade

  Matt < 20 % * Seidenmatt < 40 % * Seidenglänzend < 60 % * Glänzend < 80 % *
Mattierungskomponente -LVM 769 810- 73 g 65 g 59 g 56 g
2K-HS-Klarlack -L2K 769 500- 27 g 35 g 41 g 44 g

* Da diese Bezeichnungen keiner Norm unterliegen, sind die Glanzgradwerte nicht verbindlich und können jeweils nur als grober Richtwert oder marktüblich verstanden werden.

Mischung mit HS-Härter

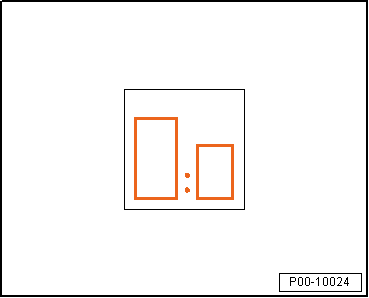

  • Nach Mischung des Klarlacks mit der Mattierungskomponente -LVM 769 810- ist diese Mischung im Verhältnis 2:1 mit HS-Härter zu mischen. Ohne Zugabe von Verdünnung spritzfertig.

Volkswagen Tiguan. P00-10024

Glanzgrade

  Matt < 20 % * Seidenmatt < 40 % * Seidenglänzend < 60 % * Glänzend < 80 % *
Mattierungskomponente -LVM 769 810- 68 g 59 g 54 g 52 g
2K-HS-Klarlack -L2K 769 500- 32 g 41 g 46 g 48 g

* Da diese Bezeichnungen keiner Norm unterliegen, sind die Glanzgradwerte nicht verbindlich und können jeweils nur als grober Richtwert oder marktüblich verstanden werden.

Mischung mit VHS-Härter

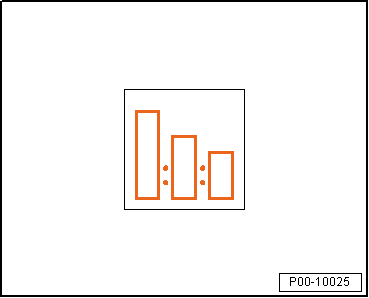

  • Nach Mischung des Klarlacks mit Mattierungskomponente -LVM 769 810-, diese Mischung 4:1 volumenmäßig mit VHS Härter mischen. Nach Zugabe von 15 % Verdünnung spritzfertig.

Volkswagen Tiguan. P00-10025

Glanzgrade

  Matt < 20 % * Seidenmatt < 40 % * Seidenglänzend < 60 % * Glänzend < 80 % *
Mattierungskomponente -LVM 769 810- 72 g 66 g 59 g 53 g
2K-HS-Brilliant-Plus-Klarlack -L2K 769 K05- 28 g 34 g 41 g 47 g

* Da diese Bezeichnungen keiner Norm unterliegen, sind die Glanzgradwerte nicht verbindlich und können jeweils nur als grober Richtwert oder marktüblich verstanden werden.

Mischung mit VHS-Härter

  • Nach Mischung des Klarlacks mit Mattierungskomponente -LVM 769 810-, diese Mischung 4:1 volumenmäßig mit VHS-Härter mischen. Nach Zugabe von 5 % Klarlack Additiv -LVM 007 000 A2- spritzfertig.

Volkswagen Tiguan. P00-10025

Glanzgrade

  Matt < 20 % * Seidenmatt < 40 % * Seidenglänzend < 60 % * Glänzend < 80 % *
Mattierungskomponente -LVM 769 810- 70 g 61 g 56 g 51 g
2K-HS-Vario-Klarlack -L2K 769 K01- 30 g 39 g 44 g 49 g

* Da diese Bezeichnungen keiner Norm unterliegen, sind die Glanzgradwerte nicht verbindlich und können jeweils nur als grober Richtwert oder marktüblich verstanden werden.

Mischung mit HS-Härter

  • Nach Mischung des Klarlacks mit Mattierungskomponente -LVM 769 810-, diese Mischung 2:1 volumenmäßig mit HS-Härter mischen. Ohne Zugabe von Verdünnung spritzfertig.

Volkswagen Tiguan. P00-10024

Glanzgrade

  Matt < 20 % * Seidenmatt < 40 % * Seidenglänzend < 60 % * Glänzend < 80 % *
Mattierungskomponente -LVM 769 810- 68 g 60 g 55 g 51 g
2K-HS-Vario-Klarlack -L2K 769 K01- 32 g 40 g 45 g 49 g

* Da diese Bezeichnungen keiner Norm unterliegen, sind die Glanzgradwerte nicht verbindlich und können jeweils nur als grober Richtwert oder marktüblich verstanden werden.

Mischung mit VHS-Härter

  • Nach Mischung des Klarlacks mit Mattierungskomponente -LVM 769 810-, diese Mischung 4:1 volumenmäßig mit VHS-Härter mischen. Nach Zugabe von 15 % Verdünnung spritzfertig.

Volkswagen Tiguan. P00-10025

Glanzgrade

  Matt < 20 % * Seidenmatt < 40 % * Seidenglänzend < 60 % * Glänzend < 80 % *
Mattierungskomponente -LVM 769 810- 71 g 64 g 52 g 44 g
2K HS-Performance-Klarlack -L2K 769 K06- 29 g 36 g 48 g 56 g

* Da diese Bezeichnungen keiner Norm unterliegen, sind die Glanzgradwerte nicht verbindlich und können jeweils nur als grober Richtwert oder marktüblich verstanden werden.

Mischung mit VHS-Härter

  • Nach Mischung des Klarlacks mit Mattierungskomponente -LVM 769 810-, diese Mischung 4:1 volumenmäßig mit VHS-Härter mischen. Nach Zugabe von 5 % Klarlack Additiv -LVM 007 000 A2- spritzfertig.

Volkswagen Tiguan. P00-10025

Glanzgrade

  Matt < 20 % * Seidenmatt < 40 % * Seidenglänzend < 60 % * Glänzend < 80 % *
Mattierungskomponente -LVM 769 810- 71 g 65 g 58 g 41 g
2K HS-Optimum-Plus-Klarlack -L2K 769 K07- 29 g 35 g 42 g 59 g

* Da diese Bezeichnungen keiner Norm unterliegen, sind die Glanzgradwerte nicht verbindlich und können jeweils nur als grober Richtwert oder marktüblich verstanden werden.

Mischung mit VHS-Härter

  • Nach Mischung des Klarlacks mit Mattierungskomponente -LVM 769 810-, diese Mischung 4:1 volumenmäßig mit VHS-Härter mischen. Nach Zugabe von 10 % Verdünnung spritzfertig.

Volkswagen Tiguan. P00-10025

Glanzgrade

  Matt < 20 % * Seidenmatt < 40 % * Seidenglänzend < 60 % * Glänzend < 80 % *
Mattierungskomponente -LVM 769 810- 65 g 57 g 50 g 44 g
2K-HS-Mischlack weiß -L2K 074...- 35 g 43 g 50 g 56 g

* Da diese Bezeichnungen keiner Norm unterliegen, sind die Glanzgradwerte nicht verbindlich und können jeweils nur als grober Richtwert oder marktüblich verstanden werden.

Mischung mit VHS-Härter

  • Nach Mischung von Mattierungskomponente -LVM 769 810- mit HS-Decklack diese Mischung 4:1 volumenmäßig mit VHS-Härter vernetzen. Nach Zugabe von 15 % Verdünnung spritzfertig.

Volkswagen Tiguan. P00-10025

Glanzgrade

  Matt < 20 % * Seidenmatt < 40 % * Seidenglänzend < 60 % * Glänzend < 80 % *
Mattierungskomponente -LVM 769 810- 71 g 58 g 51 g 31 g
2K-HS-Mischlack schwarz -L2K 074...- 29 g 42 g 49 g 69 g

* Da diese Bezeichnungen keiner Norm unterliegen, sind die Glanzgradwerte nicht verbindlich und können jeweils nur als grober Richtwert oder marktüblich verstanden werden.

Mischung mit VHS-Härter

  • Nach Mischung von Mattierungskomponente -LVM 769 810- mit HS-Decklack diese Mischung 4:1 volumenmäßig mit VHS-Härter vernetzen. Nach Zugabe von 15 % Verdünnung spritzfertig.

Volkswagen Tiguan. P00-10025

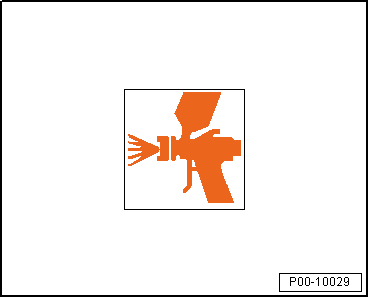

Verarbeitung

Volkswagen Tiguan. P00-10029

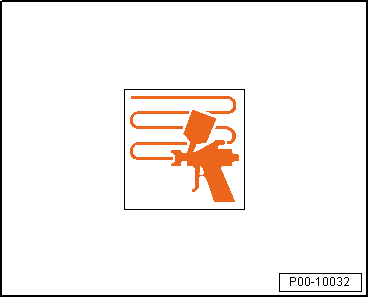

Auftragsart "Spritzgang"

  • Verarbeitungsviskosität 4 mm bei +20 ºC, DIN 53211

Volkswagen Tiguan. P00-10032

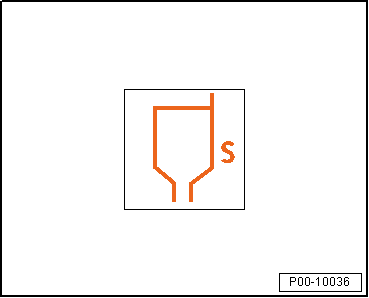

Verarbeitungsviskosität 4 mm Fließbecherpistole "Compliant" und "HVLP"

DIN 4 mm: 16-20 Sekunden

Volkswagen Tiguan. P00-10036

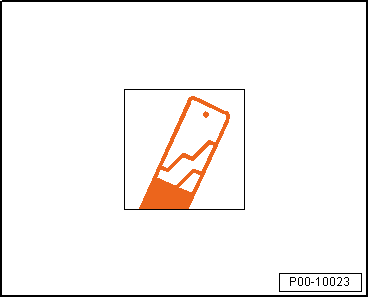

  • Verdünnerzugabe bei +20 ºC Materialtemperatur: je nach eingesetztem Produkt

Volkswagen Tiguan. P00-10023

  • Spritzdüse einstellen (siehe Herstellerangaben): "Compliant" 1,3-1,4 mm.
  • Spritzdüse einstellen (siehe Herstellerangaben): "HVLP" 1,3-1,4 mm.
  • Spritzdruck einstellen (siehe Herstellerangaben): "Compliant" 2,0-2,5 bar.
  • Zerstäuberdruck einstellen (siehe Herstellerangaben): "HVLP" 0,7 bar.
  • In 2 Spritzgängen auftragen mit 5-10 Minuten Zwischenablüftzeit. Der erste Spritzgang wird verhalten, aber dennoch geschlossen appliziert (Verarbeitungshinweise beachten).

Volkswagen Tiguan. P00-10029

Die empfohlene Trockenschichtdicke beträgt 60-80 um.

Verarbeitungshinweise

Für einen bestmöglichen und homogenen Mattierungseffekt sind bei der Applikation folgende Hinweise unbedingt einzuhalten:

Volkswagen Tiguan. P00-10032

Hinweis

  • Der Spritzabstand zum Objekt ist gegenüber der Standardapplikation etwas größer, um die volle Zerstäubung des Spritzstrahls auszunutzen. (Vermeidung von Streifenbildung)
  • Es ist darauf zu achten, dass eine gleichmäßige Überlappung der "Spritzzüge" erfolgt und ein ausreichend nasser Spritzfilm aufgetragen wird. Bei zu trockener Applikation besteht die Gefahr von Wolkenbildung durch ungleichmäßiges Ablüften oder durch nicht aufgenommenen Spritznebel.
  • Bei schwach deckenden Farbtönen kann es notwendig sein, nach entsprechender Ablüftzeit einen weiteren Spritzgang aufzutragen.
  • Eine Beilackierung/Reparatur des mattierten Klarlacks innerhalb der Fläche z. B. Seitenteil oder Clever-Repair ist nicht möglich.

Trocknung

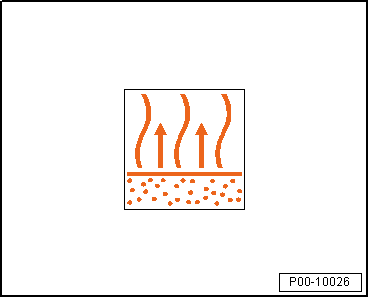

  • Die Endablüftzeit bei forcierter Trocknung beträgt 15-20 Minuten.

Volkswagen Tiguan. P00-10026

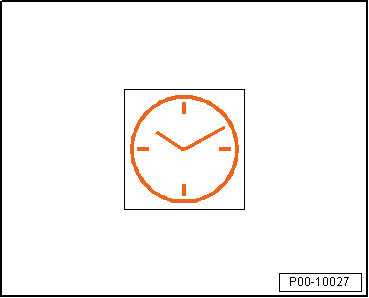

  • Forcierte Trocknung bei +60 bis 65 ºC Objekttemperatur beträgt 45 Minuten.

Volkswagen Tiguan. P00-10027

Hinweis

  • Es entfällt die Zugabe von 2K-Elastikzusatz -ALZ 011 001-.
  • Die Mattierungskomponente -LVM 769 810 A2- in der Dose gut aufrühren bzw. aufrütteln. Anschließend mit HS-Klarlack oder HS-Decklack nach Vorgabe mischen und erst unmittelbar vor Verarbeitung mit Härter und Verdünnung ansetzen.
  • Die Verarbeitung der spritzfertigen Mischung sollte umgehend erfolgen. Steht die Mischung längere Zeit (15 Minuten) im Mischbecher bzw. Pistolenbecher, sollte diese vor weiterer Benutzung unbedingt erneut aufgerührt werden (Absetzverhalten).
  • Die Zugabe von Mattierungskomponente -LVM 769 810 A2- kann das Deckvermögen beeinflussen.
  • Staubeinschlüsse können nicht auspoliert werden, daher ist auf äußerste Sauberkeit während des gesamten Lackierprozesses zu achten.

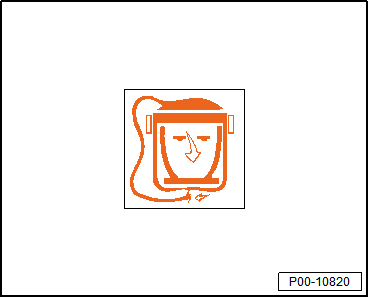

Persönliche Schutzausrüstung:

  • Sicherheitsdatenblatt beachten
  • Persönliche Schutzausrüstung während der Applikation tragen

Volkswagen Tiguan. P00-10820
