Volkswagen Tiguan Reparaturanleitung: Übertotpunktfeder aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
- Drehmomentschlüssel -V.A.G 1331-
![Volkswagen Tiguan. W00-0427](/images/manuals/505/vw_tiguan__ubertotpunktfeder_aus_und_einbauen_5164.png)
Ausbauen
- Bewegen Sie den Fahrersitz so weit wie möglich nach hinten und stellen
Sie das Lenkrad in die höchste Position.
- Ablagefach und Abdeckung Fahrerseite ausbauen
→ Karosserie-Montagearbeiten Innen;
Fahrzeuge mit Knieairbag
- Bauen Sie den Knieairbag aus
→ Innenausstattung;
Fortsetzung für alle

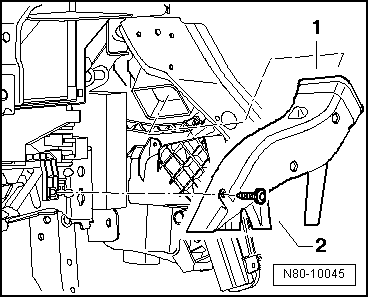

- Fußraumausströmer -1- ausbauen
→ Heizung;
Das Aussehen des Fußraumausströmers kann von der Abb. abweichen.
![Volkswagen Tiguan. N80-10045](/images/manuals/505/vw_tiguan__ubertotpunktfeder_aus_und_einbauen_5165.png)
Tiguan

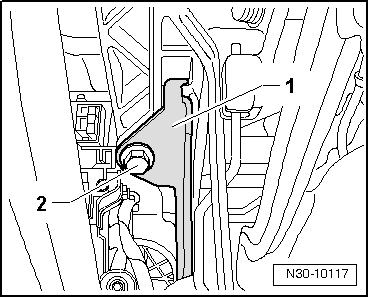

- Bauen Sie die Crashstrebe -1- aus, dazu
Schraube -2- herausdrehen.
![Volkswagen Tiguan. N30-10117](/images/manuals/505/vw_tiguan__ubertotpunktfeder_aus_und_einbauen_5166.png)
Sharan
- Bauen Sie die Crashstrebe -1- aus, dazu
Schraube -2- herausdrehen.
![Volkswagen Tiguan. N34-11204](/images/manuals/505/vw_tiguan__ubertotpunktfeder_aus_und_einbauen_5167.png)
Fortsetzung für alle
- Sicherungshalter unter der Schalttafel links abschrauben und seitlich
ablegen
→ Elektrische Anlage;
- Relaisträger unter der Schalttafel links aushängen und seitlich ablegen
→ Elektrische Anlage;

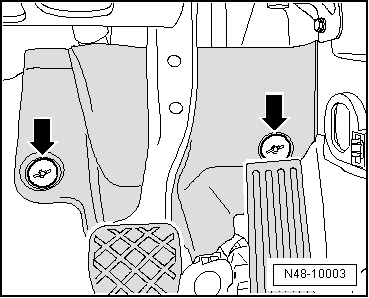

- Fußraumverkleidung ausbauen, dazu Muttern -Pfeile-
abschrauben.
![Volkswagen Tiguan. N48-10003](/images/manuals/505/vw_tiguan__ubertotpunktfeder_aus_und_einbauen_5168.png)

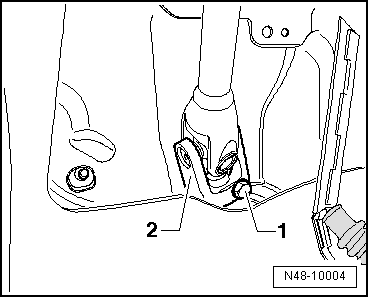

- Schraube -1- abschrauben und Kreuzgelenk
-2- von Lenkgetriebe abziehen.
![Volkswagen Tiguan. N48-10004](/images/manuals/505/vw_tiguan__ubertotpunktfeder_aus_und_einbauen_5169.png)
Wenn vorhanden, Dämpfung -Pfeil- am unteren
Bereich vom Lagerbock/Kupplungspedal abbauen.
![Volkswagen Tiguan. N30-10195](/images/manuals/505/vw_tiguan__ubertotpunktfeder_aus_und_einbauen_5170.png)

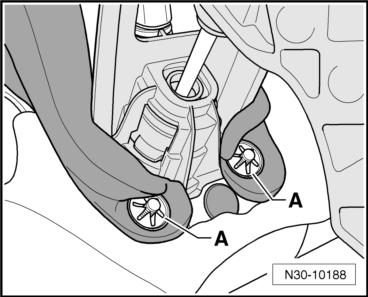

- Dazu die Klemmscheiben -A- für die Dämpfung
abnehmen.
- Ziehen Sie die Dämpfung ab.
![Volkswagen Tiguan. N30-10188](/images/manuals/505/vw_tiguan__ubertotpunktfeder_aus_und_einbauen_5171.png)

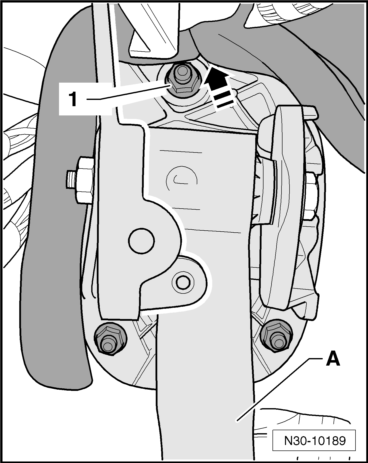

- Dämpfung im Bereich der oberen Befestigungsmutter
-1- oberhalb des Kupplungspedals -A- in
-Pfeilrichtung- nach oben drücken.
![Volkswagen Tiguan. N30-10189](/images/manuals/505/vw_tiguan__ubertotpunktfeder_aus_und_einbauen_5172.png)

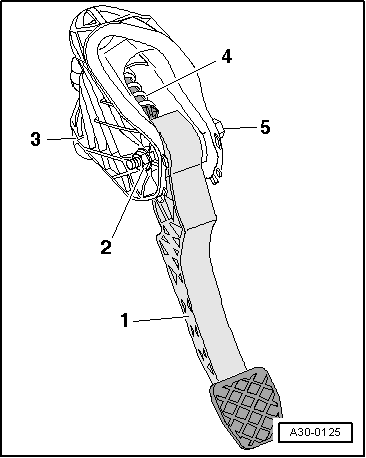

- Schrauben Sie das Kupplungspedal -1- vom
Lagerbock -3- ab, dazu Mutter
-2- herausdrehen und Schraube
-5- herausziehen.
![Volkswagen Tiguan. A30-0125](/images/manuals/505/vw_tiguan__ubertotpunktfeder_aus_und_einbauen_5173.png)
Hinweis
Das Kupplungspedal bleibt an der Betätigungsstange des Geberzylinders
eingehängt.
- Schwenken Sie das Kupplungspedal etwas nach unten und nehmen Sie die
Übertotpunktfeder -4- aus dem Lagerbock heraus.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu
beachten:
Hinweis
- Selbstsichernde Muttern ersetzen.
- Alle Bauteile über den
→ Elektronischen Ersatzteilkatalog "ETKA" zuordnen.
- Legen Sie die Übertotpunktfeder von oben in den Lagerbock ein.

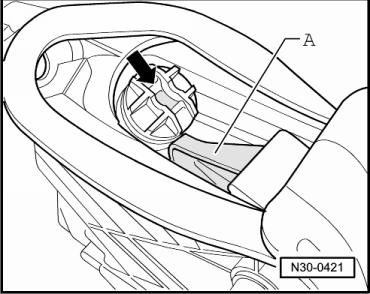

- Der Aufnahmebereich -Pfeil- für den
Lagerzapfen -A- des Kupplungspedals muss
senkrecht stehen.
- Lagerzapfen des Kupplungspedals in die Lagerpfanne der Übertotpunktfeder
einlegen.
- Kupplungspedal etwas andrücken, Schraube durchschieben und
selbstsichernde Mutter festziehen.
![Volkswagen Tiguan. N30-0421](/images/manuals/505/vw_tiguan__ubertotpunktfeder_aus_und_einbauen_5174.png)

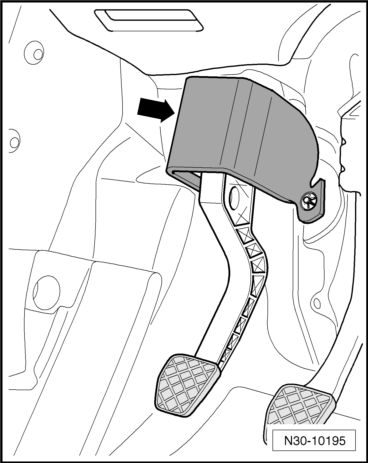

Bei einigen Fahrzeugen befindet sich eine Dämpfung
-Pfeil- am Lagerbock/Kupplungspedal.
- Bringen Sie diese wieder in Einbaulage.
![Volkswagen Tiguan. N30-10195](/images/manuals/505/vw_tiguan__ubertotpunktfeder_aus_und_einbauen_5175.png)
Tiguan
- Bauen Sie die Crashstrebe -1- ein und
ziehen Sie die Schraube -2- mit
Anzugsdrehmoment fest.
![Volkswagen Tiguan. N30-10117](/images/manuals/505/vw_tiguan__ubertotpunktfeder_aus_und_einbauen_5176.png)
Sharan

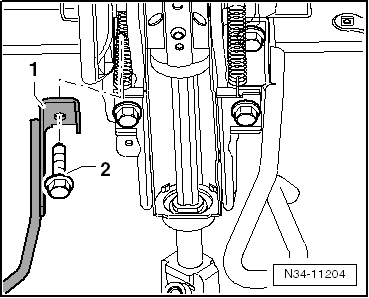

- Bauen Sie die Crashstrebe -1- ein und
ziehen Sie die Schraube -2- mit
Anzugsdrehmoment fest.
![Volkswagen Tiguan. N34-11204](/images/manuals/505/vw_tiguan__ubertotpunktfeder_aus_und_einbauen_5177.png)
Fortsetzung für alle
- Kreuzgelenk -2- auf das Lenkgetriebe
aufsetzen und neue Schraube -1- einschrauben
→ Fahrwerk, Achsen, Lenkung;
- Grundeinstellung für den Lenkwinkelgeber -G85- mit Fahrzeugdiagnose-,
Mess- und Informationssystem -VAS 5051- durchführen.
Fahrzeuge mit Knieairbag
- Bauen Sie den Knieairbag ein
→ Innenausstattung;
![Volkswagen Tiguan. N48-10004](/images/manuals/505/vw_tiguan__ubertotpunktfeder_aus_und_einbauen_5178.png)
Fortsetzung für alle
- Bauen Sie auf der Fahrerseite die Blende und die Abdeckung unterhalb der
Blende ein
→ Karosserie-Montagearbeiten Innen;
Anzugsdrehmomente
Bauteil |
Nm |
Kupplungspedal an
Lagerbock |
|
Crashstrebe an
Lagerbock/Lenksäule |
20 |
- Schraube für Crashstrebe ersetzen
|
|
