Volkswagen Tiguan Reparaturanleitung: Lagerbock aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

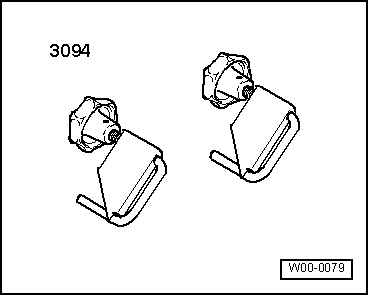

- Schlauchklemmen bis Ø 25 mm -3094-
![Volkswagen Tiguan. W00-0079](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5143.png)
- Drehmomentschlüssel -V.A.G 1331-
![Volkswagen Tiguan. W00-0427](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5144.png)

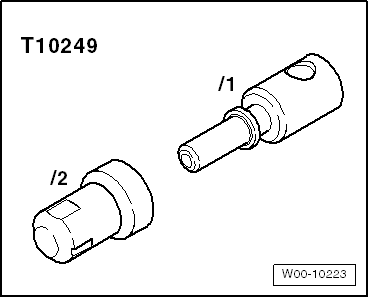

- Verschlusswerkzeug -T10249-
![Volkswagen Tiguan. W00-10223](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5145.png)
Ausbauen
Linkslenker
- Prüfen Sie zuerst, ob ein codiertes Radio eingebaut ist. In diesem Fall
erfragen Sie bitte die Anti-Diebstahl-Codierung.
- Bauen Sie das komplette Luftfiltergehäuse aus, wenn es sich im Bereich
der Batterie befindet.
- Batterie und Batterieträger ausbauen
→ Elektrische Anlage;
Rechtslenker
In Verbindung mit einigen Motoren ist eine Wärmeschutzmatte vor dem
Geberzylinder eingebaut. Das Aussehen kann von der Darstellung abweichen.
- Falls vorhanden, entfernen Sie die Wärmeschutzmatte
-Pfeile-.
![Volkswagen Tiguan. N34-11205](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5146.png)
Fortsetzung für alle
Hinweis
- Achten Sie bei den nachfolgenden Arbeiten darauf, dass keine
Bremsflüssigkeit auf den Längsträger oder auf das Getriebe gelangt. Falls
doch, müssen Sie diese Stelle gründlich reinigen.

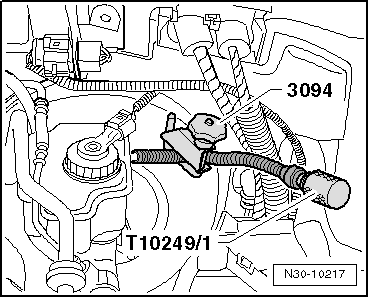

- Legen Sie einen nicht fasernden Lappen unter den Geberzylinder.
- Klemmen Sie den Nachlaufschlauch zum Geberzylinder mit Schlauchklemme
-3094- ab.
- Zusätzlich können Sie ihn mit dem Verschlusswerkzeug -T10249/1-
verschließen.
![Volkswagen Tiguan. N30-10217](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5147.png)

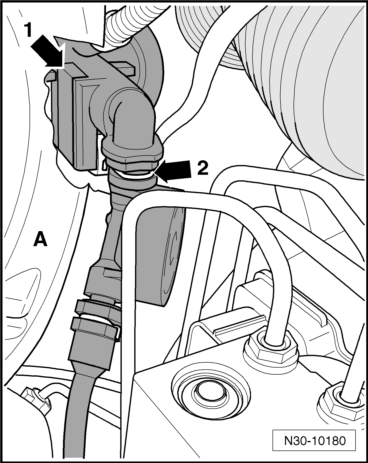

Im weiteren Arbeitsablauf müssen der Kupplungspositionsgeber -G476--Pfeil 1-
und die Sicherungsklammer -Pfeil 2- demontiert
werden. Diese befinden sich in der Nähe des Bremskraftverstärkers
-A-. Sie werden durch diesen teilweise abgedeckt.
![Volkswagen Tiguan. N30-10180](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5148.png)

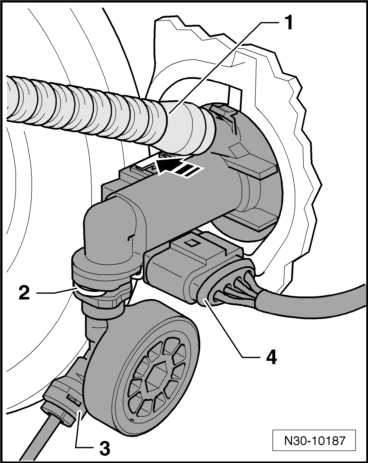

- Ziehen Sie den Nachlaufschlauch -1- am
Geberzylinder ab.
- Sicherungsklammer -2- entriegeln und
Leitung -3- am Geberzylinder abziehen.
- Kupplungspositionsgeber -G476- in der Nähe des Nachlaufschlauches
-1- am Geberzylinder abclipsen
-Pfeil- und mit angeschlossener elektrischer
Steckverbindung -4- abnehmen.
![Volkswagen Tiguan. N30-10187](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5149.png)
Hinweis
Schützen Sie bei Arbeiten im Fußraum den Bodenteppich mit Lappen vor
auslaufender Bremsflüssigkeit.
- Ablagefach und Abdeckung Fahrerseite ausbauen
→ Karosserie-Montagearbeiten Innen;
Fahrzeuge mit Knieairbag
- Bauen Sie den Knieairbag aus
→ Innenausstattung;
Fortsetzung für alle

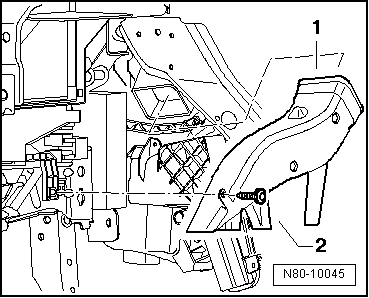

- Fußraumausströmer -1- ausbauen
→ Heizung;
![Volkswagen Tiguan. N80-10045](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5150.png)
Das Aussehen des Fußraumausströmers kann von der Abb. abweichen.

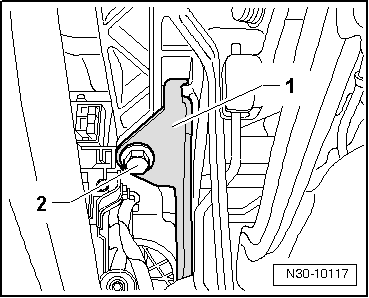

Tiguan
- Bauen Sie die Crashstrebe -1- aus, dazu
Schraube -2- herausdrehen.
![Volkswagen Tiguan. N30-10117](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5151.png)

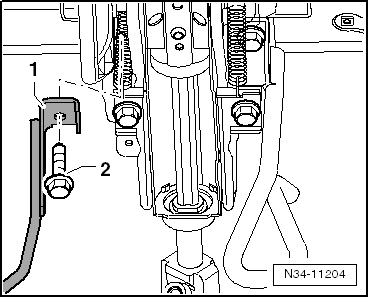

Sharan
- Bauen Sie die Crashstrebe -1- aus, dazu
Schraube -2- herausdrehen.
![Volkswagen Tiguan. N34-11204](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5152.png)
Fortsetzung für alle
- Sicherungshalter unter der Schalttafel links abschrauben und seitlich
ablegen
→ Elektrische Anlage;
- Relaisträger unter der Schalttafel links aushängen und seitlich ablegen
→ Elektrische Anlage;

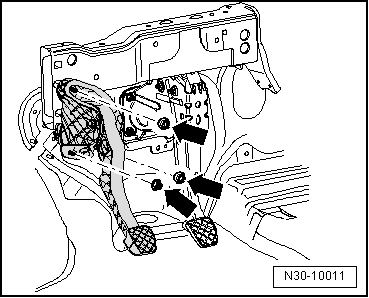

Schrauben Sie die Befestigungsmuttern -Pfeile-
für den Lagerbock wie folgt ab:
![Volkswagen Tiguan. N30-10011](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5153.png)

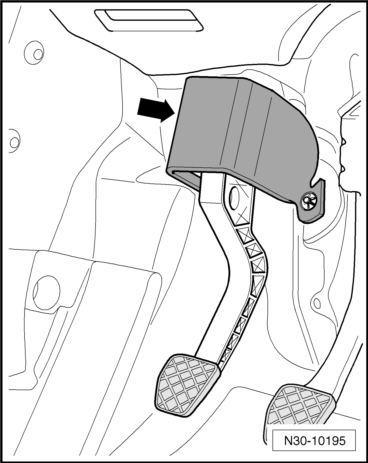

Wenn vorhanden, Dämpfung -Pfeil- am unteren
Bereich vom Lagerbock/Kupplungspedal abbauen.
![Volkswagen Tiguan. N30-10195](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5154.png)

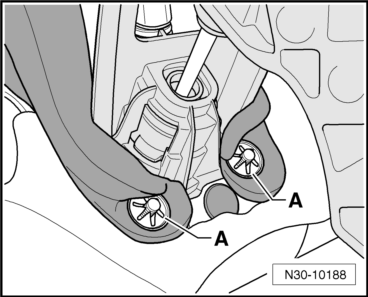

- Dazu die Klemmscheiben -A- für die Dämpfung
abnehmen.
- Ziehen Sie die Dämpfung ab.
- Kreuzgelenk aus Steckschlüssel-Sortiment -V.A.G 1835- mit Klebeband
umwickeln.
![Volkswagen Tiguan. N30-10188](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5155.png)

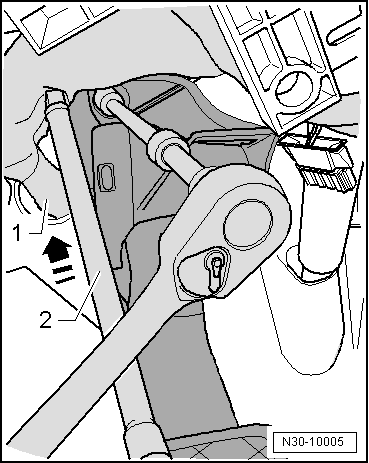

- Leitungsstrang -1- mit der Verlängerung-2-
aus -V.A.G 1835- nach oben links drücken -Pfeil-.
![Volkswagen Tiguan. N30-10005](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5156.png)
- Dämpfung, falls vorhanden, im Bereich der oberen Befestigungsmutter
-1- oberhalb des Kupplungspedals
-A- in -Pfeilrichtung-
nach oben drücken.

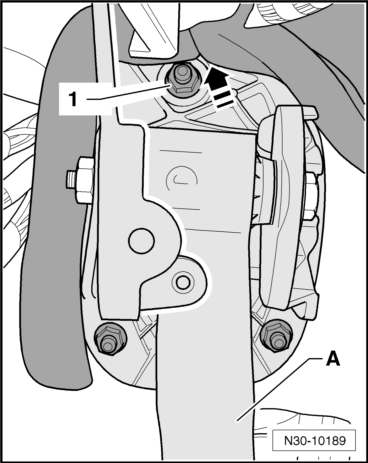

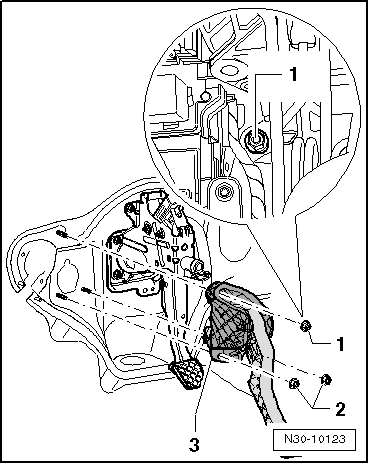

- Schrauben Sie die obere Befestigungsmutter -1-
für den Lagerbock ab.
![Volkswagen Tiguan. N30-10189](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5157.png)
Die Befestigungsmutter -1- ist zwischen dem
Relaisträger und der Lenksäule zugänglich.
- Schrauben Sie anschließend die beiden unteren Befestigungsmuttern
-2- ab und entnehmen Sie den Lagerbock.
- Nehmen Sie den Lagerbock -3- heraus.
- Falls eingebaut, ziehen Sie dabei die Dämpfung ab.
![Volkswagen Tiguan. N30-10123](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5158.png)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu
beachten:
Bei einigen Fahrzeugen befindet sich eine Dämpfung
-Pfeil- am Lagerbock/Kupplungspedal.
Hinweis
- Selbstsichernde Muttern ersetzen.
- Alle Bauteile über den
→ Elektronischen Ersatzteilkatalog "ETKA" zuordnen.
![Volkswagen Tiguan. N30-10195](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5159.png)
Tiguan
- Bauen Sie die Crashstrebe -1- ein und
ziehen Sie die Schraube -2- mit
Anzugsdrehmoment fest.
![Volkswagen Tiguan. N30-10117](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5160.png)
Sharan
- Bauen Sie die Crashstrebe -1- ein und
ziehen Sie die Schraube -2- mit
Anzugsdrehmoment fest.
Fahrzeuge mit Knieairbag
- Bauen Sie den Knieairbag ein
→ Innenausstattung;
![Volkswagen Tiguan. N34-11204](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5161.png)
Fortsetzung für alle
- Bauen Sie auf der Fahrerseite die Blende und die Abdeckung unterhalb der
Blende ein
→ Karosserie-Montagearbeiten Innen;

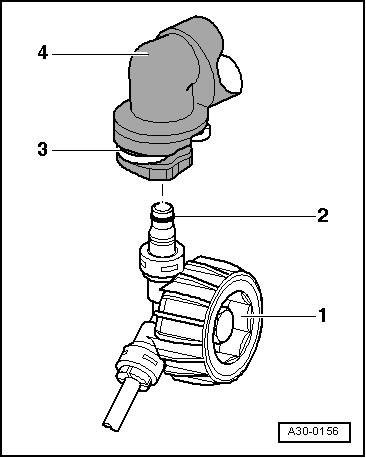

- Leitung -1- mit dem Dichtring
-2- am Anschluss des Geberzylinders
-4- eindrücken, bis die Sicherungsklammer
-3- hörbar einrastet.
- Zum Prüfen an der Leitung ziehen.
- Bringen Sie nach Abbau der Schlauchklemme -3094- den Nachlaufschlauch
ggf. wieder in seine ursprüngliche Form.
- Entlüften Sie die Kupplungsanlage.
- Bauen Sie die Batterie ein
→ Elektrische Anlage;
- Falls ausgebaut, bauen Sie das komplette Luftfiltergehäuse ein.
![Volkswagen Tiguan. A30-0156](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5162.png)

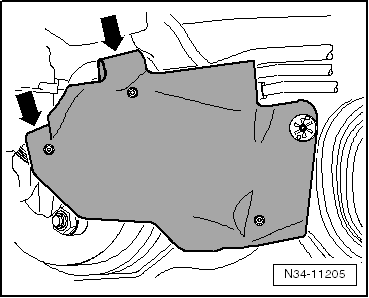

Rechtslenker
- Falls vorhanden, knüpfen Sie die Wärmeschutzmatte um die
Rohr-Schlauchleitung herum -Pfeile-.
![Volkswagen Tiguan. N34-11205](/images/manuals/505/vw_tiguan_lagerbock_aus_und_einbauen_5163.png)
Anzugsdrehmomente
Bauteil |
Nm |
Lagerbock an Stirnwand |
|
Crashstrebe an
Lagerbock/Lenksäule |
20 |
- Schraube für Crashstrebe ersetzen
|
|
