Volkswagen Tiguan Reparaturanleitung: Verkleidungen Lade- und Kofferraum

Werkzeuge

Benötigte Spezialwerkzeuge, Betriebseinrichtungen, Prüf- und Messgeräte sowie Hilfsmittel

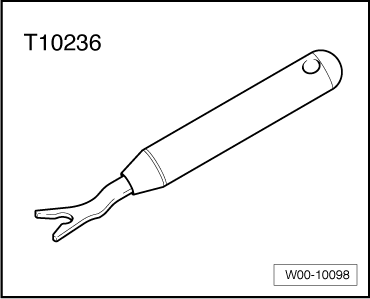

  • Entriegelungswerkzeug -T10236-

Volkswagen Tiguan. W00-10098

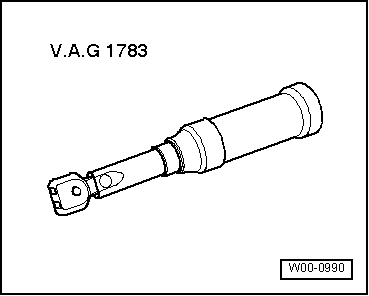

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Tiguan. W00-0990

Abdeckung, Schlossträger, aus- und einbauen

Ausbauen

  • Nehmen Sie die Abdeckung, Ladeboden, aus dem Fahrzeug heraus.
  • Nehmen Sie das Reserverad aus dem Fahrzeug heraus.
  • Nehmen Sie die Einlegeteile aus dem Fahrzeug heraus.

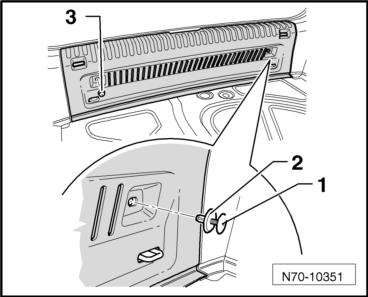

  • Drehen Sie den Klemmstift -1- mit einem Innensechskantschraubendreher (3 mm) heraus und entfernen Sie den Spreizniet -2- mit dem Entriegelungswerkzeug -T10236-.
  • Entfernen Sie das zweite Befestigungselement -3- wie beschrieben.

Volkswagen Tiguan. N70-10351

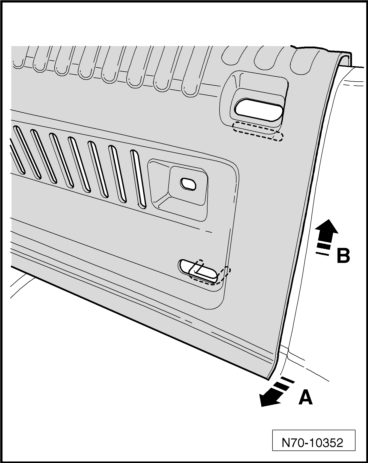

  • Ziehen Sie die Abdeckung, in Fahrtrichtung, über die Verankerungsösen -Pfeil A-.
  • Ziehen Sie die Abdeckung, nach oben, aus den Aufnahmen im Abschlussblech -Pfeil B- heraus.

Volkswagen Tiguan. N70-10352

Einbauen

Hinweis

Vor der Montage sind die Befestigungsklammern auf Beschädigungen zu überprüfen und ggf. zu erneuern.

  • Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
  • Stellen Sie sicher, dass die Verkleidung im Keder der Deckeldichtung platziert ist.

Verkleidung Kofferraum, seitlich, aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Fahrzeugseite erfolgt sinngemäß.

Ausbauen

  • Nehmen Sie die Abdeckung, Ladeboden, aus dem Fahrzeug heraus.
  • Nehmen Sie das Reserverad aus dem Fahrzeug heraus.
  • Nehmen Sie die Einlegeteile aus dem Fahrzeug heraus.
  • Bauen Sie die Abdeckung, Schlossträger, aus

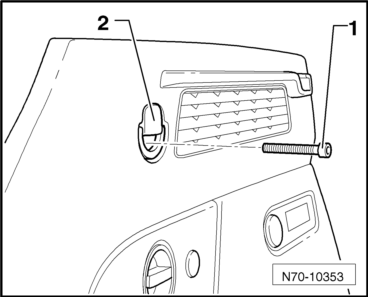

  • Drehen Sie aus der Verkleidung, Kofferraum, seitlich, die Schraube -1- heraus (1,5 Nm).
  • Nehmen Sie den Halter -2- ab, alternativ kann eine Blende verbaut sein.

Volkswagen Tiguan. N70-10353

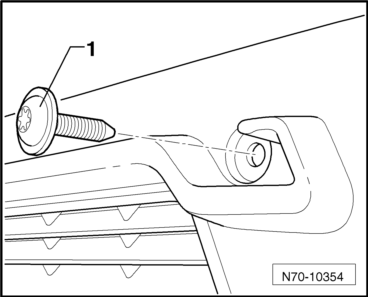

  • Drehen Sie in der Aufnahme vom Deckel, Gepäckraumabdeckung, die Schraube -1- heraus (1,5 Nm).

Volkswagen Tiguan. N70-10354

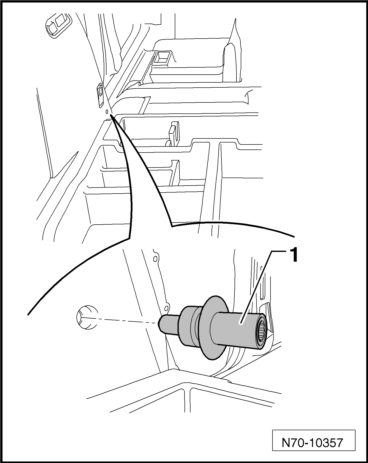

  • Schrauben Sie, falls vorhanden, das Befestigungsteil -1- heraus (8 Nm).

Volkswagen Tiguan. N70-10357

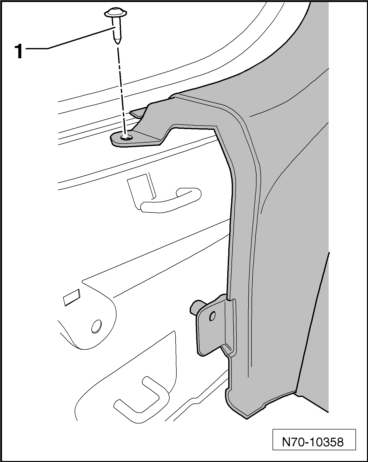

  • Drehen Sie die Schraube -1- heraus (1,5 Nm).

Volkswagen Tiguan. N70-10358

  • Drehen Sie, falls vorhanden, die Schraube -1- heraus (8 Nm) und nehmen Sie die Verankerungsöse ab -2-.

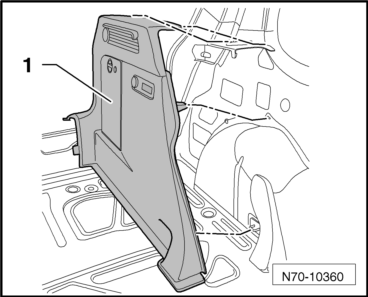

  • Lösen Sie die Verkleidung -1- aus den Aufnahmen im Seitenteil und trennen Sie die Leitungsstränge von der Kofferraumleuchte -W3- und der Steckdose.

Volkswagen Tiguan. N70-10360

Einbauen

Hinweis

Vor der Montage sind die Befestigungsklammern auf Beschädigungen zu überprüfen und ggf. zu erneuern.

  • Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
  • Stellen Sie sicher, dass die Verkleidung im Keder der Deckeldichtung platziert ist.
