Volkswagen Tiguan Reparaturanleitung: Heckklappenverkleidungen

Verkleidung, Heckklappenfenster, oben, aus- und einbauen

Ausbauen

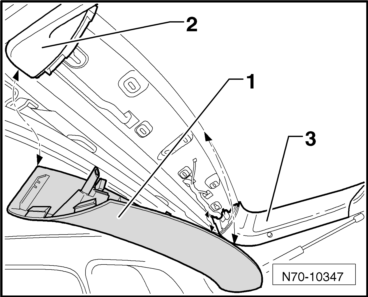

  • Ziehen Sie die Verkleidung -1- in der Mitte aus den Aufnahmen in der Heckklappe heraus.
  • Lösen Sie die Verkleidung an den Seiten aus den Aufnahmen der seitlichen Verkleidungen -2- und -3-.

Volkswagen Tiguan. N70-10347

Einbauen

Hinweis

Vor der Montage sind die Befestigungsklammern auf Beschädigungen zu überprüfen und ggf. zu erneuern.

  • Befestigen Sie die Verkleidung -1- an den Seiten in den Aufnahmen der seitlichen Verkleidungen -2- und -3-.

Volkswagen Tiguan. N70-10347

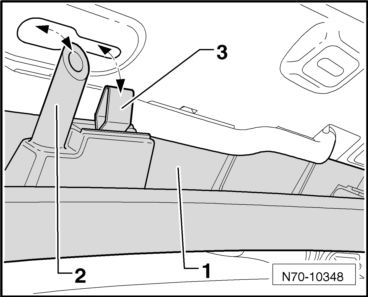

  • Positionieren Sie die Verkleidung -1- im Bereich der sämtlichen Führungen -2- und Klammern -3- vor den entsprechenden Öffnungen der Heckklappe.
  • Drücken Sie die Verkleidung -1- im Bereich der Führungen und Klammern in die entsprechenden Öffnungen der Heckklappe.

Volkswagen Tiguan. N70-10348

Verkleidungen, Heckklappenfenster, seitlich, aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Fahrzeugseite erfolgt sinngemäß.

Ausbauen

  • Bauen Sie die Verkleidung, Heckklappenfenster, oben, aus

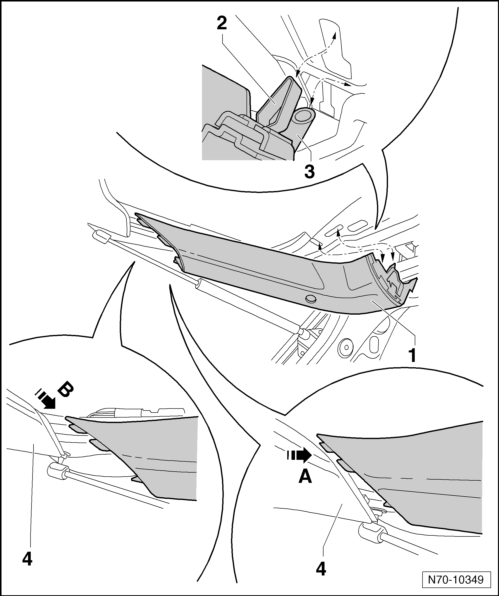

  • Ziehen Sie die Verkleidung -1- am oberen Ende, im Bereich der Klammer -2- und der Führung -3-, ruckartig aus den Aufnahmen der Heckklappe heraus.
  • Lösen Sie die Verkleidung aus den Aufnahmen in der Heckklappenverkleidung -4-, -Pfeil A- und -Pfeil B-.

Einbauen

Hinweis

Vor der Montage sind die Befestigungsklammern auf Beschädigungen zu überprüfen und ggf. zu erneuern.

  • Der Einbau erfolgt sinngemäß in umgekehrter

Heckklappenverkleidung aus- und einbauen

Ausbauen

  • Bauen Sie die Verkleidung, Heckklappenfenster, oben, aus
  • Bauen Sie die Verkleidungen, Heckklappenfenster, seitlich, aus

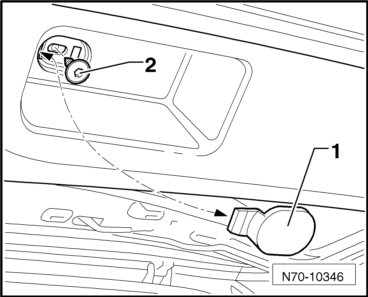

  • Entfernen Sie in beiden Griffmulden die Kappe -1-.
  • Drehen Sie in beiden Griffmulden die Schraube -1- heraus (1,5 Nm).

Volkswagen Tiguan. N70-10346

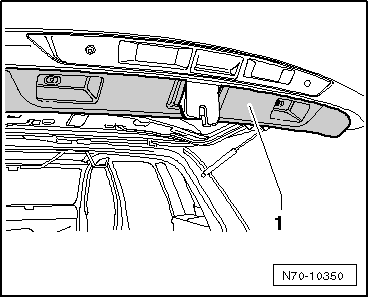

  • Greifen Sie in eine der Griffmulden und ziehen Sie die Verkleidung -1- ruckartig aus den Aufnahmen in der Heckklappe heraus.

Volkswagen Tiguan. N70-10350

Einbauen

Hinweis

Vor der Montage sind die Befestigungsklammern auf Beschädigungen zu überprüfen und ggf. zu erneuern.

  • Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
