Volkswagen Tiguan Reparaturanleitung: Zugang und Startberechtigung (KESSY)

Allgemeine Beschreibung

Vorsicht!

Zum Ab- und Anklemmen der Batterie muss die Vorgehensweise, wie im Reparaturleitfaden beschrieben, eingehalten werden.

Fehlererkennung und Fehleranzeige:

Das Zugang- und Startberechtigungssystem ist mit einer Eigendiagnose ausgestattet, die die Fehlersuche erleichtert.

Allgemeine Beschreibung:

Das System "Keyless Access" regelt das schlüssellose Öffnen, Verriegeln und Starten des Fahrzeugs.

Öffnen:

Der ID-Geber im Zündschlüssel muss sich im Erfassungsbereich einer Schließstelle (ca. 1,5 Meter) befinden. Durch das Fassen des Türgriffs wird der Näherungssensor auf der Innenseite des Türgriffs aktiviert. Der ID-Geber im Zündschlüssel wird angesprochen und bei gültiger Identifikation die Tür umgehend entriegelt. Ziehen des Türgriffs öffnet das Fahrzeug.

Starten:

Der ID-Geber im Zündschlüssel muss sich im Fahrzeuginnenraum befinden. Bei Schaltgetriebe muss die Kupplung getreten sein. Bei Fahrzeugen mit Doppelkupplungsgetriebe muss sich der Wählhebel in Stellung P befinden und die Bremse getreten sein. Zündanlasstaster kurz drücken, es wird der ID-Geber im Zündschlüssel angesprochen und bei gültiger Identifikation die Lenkungsentriegelung und Startfreigabe erteilt.

Das Starten des Motors mit dem Zündanlasstaster ist nur möglich, wenn sich ein gültiger ID-Geber im Fahrzeuginnenraum befindet.

Schließen:

Der ID-Geber im Zündschlüssel muss sich im Erfassungsbereich einer Schließstelle (ca. 1,5 Meter) befinden. Durch das Berühren des Verriegelungssensors auf der Außenseite des Türgriffs wird der Verriegelungssensor aktiviert. Der ID-Geber im Zündschlüssel wird angesprochen und bei gültiger Identifikation das Fahrzeug verriegelt.

Alle Funktionen für Zugang und Startberechtigung werden über das Steuergerät für Zugang und Startberechtigung -J518- gesteuert.

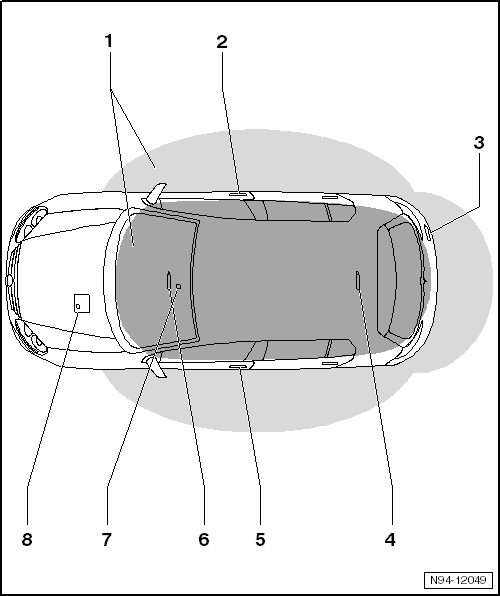

Montageübersicht Zugang und Startberechtigung

1. Erfassungsbereiche der Antennen
2. Türaußengriff Beifahrerseite

In den Türaußengriff Beifahrerseite sind folgende Bauteile integriert:

• Sensor für Türaußengriffberührung Beifahrerseite -G416-
• Antenne Beifahrerseite für Zugang und Startberechtigung -R135-

Türaußengriff Beifahrerseite aus- und einbauen.

• Antenne Beifahrerseite für Zugang und Startberechtigung -R135- prüfen.
• Sensor für Türaußengriffberührung Beifahrerseite -G416- prüfen.

3. Antenne im Stoßfänger hinten für Zugang und Startberechtigung -R136-
   • Einbauort: hinter der Stoßfängerabdeckung im Heck.
   • aus- und einbauen
   • Antenne im Stoßfänger hinten für Zugang und Startberechtigung -R136- prüfen.
4. Antenne im Kofferraum für Zugang und Startberechtigung -R137-
   • Einbauort: im Kofferraum, mittig vor der Reserveradmulde.
   • aus- und einbauen
   • Antenne im Kofferraum für Zugang und Startberechtigung -R137- prüfen.
5. Türaußengriff Fahrerseite

In den Türaußengriff Fahrerseite sind folgende Bauteile integriert:

• Sensor für Türaußengriffberührung Fahrerseite -G415-
• Antenne Fahrerseite für Zugang und Startberechtigung -R134-

• Türaußengriff Fahrerseite aus- und einbauen
• Sensor für Türaußengriffberührung Fahrerseite -G415- prüfen.
• Antenne Fahrerseite für Zugang und Startberechtigung -R134- prüfen.

6. Antenne 1 im Innenraum für Zugang und Startberechtigung -R138-
   • Einbauort: unter der Mittelkonsole vor dem Schalthebel.
   • aus- und einbauen
   • Antenne 1 im Innenraum für Zugang und Startberechtigung -R138- prüfen.
7. Taster für Startanlage -E378-
   • Einbauort: in der Mittelkonsole vor dem Schalthebel.
   • aus- und einbauen
8. Steuergerät für Zugang und Startberechtigung -J518-
   • Einbauort: im Fahrerfußraum, oberhalb des Bremspedals.
   • aus- und einbauen
   • Steuergerät für Zugang und Startberechtigung -J518- codieren.

Steuergerät für Zugang und Startberechtigung -J518-

Alle Funktionen für Zugang und Startberechtigung werden über das Steuergerät für Zugang und Startberechtigung -J518- gesteuert.

Der Einbauort des Steuergeräts für Zugang und Startberechtigung -J518- ist im Fahrerfußraum, oberhalb des Bremspedals.

Nach dem Wechsel des Steuergeräts für Zugang und Startberechtigung -J518- muss das System "Zugang und Startberechtigung" codiert werden.

Steuergerät für Zugang und Startberechtigung -J518- aus- und einbauen, Linkslenker

Nach dem Wechsel des Steuergeräts für Zugang und Startberechtigung -J518- muss das System "Zugang und Startberechtigung" codiert werden.

Ausbauen:

• Die Blende im Fahrerfußraum ausbauen → Karosserie-Montagearbeiten Innen;
• Den Fußraumausströmer Fahrerseite ausbauen → Heizung, Lüftung, Klimaanlage;

Hinweis

Um das Steuergerät für Zugang und Startberechtigung -J518- zusammen mit seinem Halter vom Pedalblock abziehen zu können, muss die Lenksäule abgesenkt werden.

Vorsicht!

Unbedingt die Anweisungen zur Handhabung und zum Transport der Lenksäule beachten → Fahrwerk, Achsen, Lenkung;

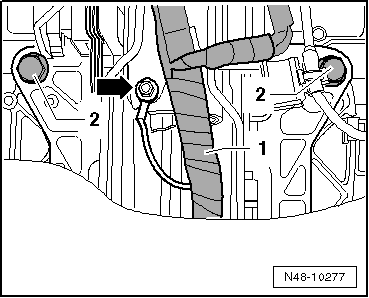

• Die beiden Befestigungsschrauben -2- herausschrauben.

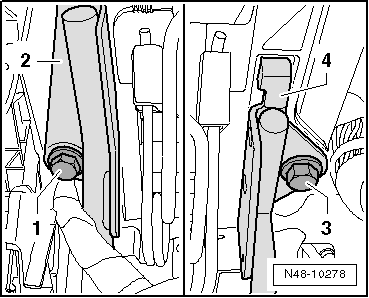

• Die Schraube -1- herausschrauben und die Crashstrebe Kupplungspedal -2- herausnehmen.
• Die Schraube -3- herausschrauben und die Crashstrebe Bremspedal -4- herausnehmen.

• Die Lenksäule nur so weit absenken, bis das Steuergerät für Zugang und Startberechtigung -J518- vom Pedalblock abgezogen werden kann.

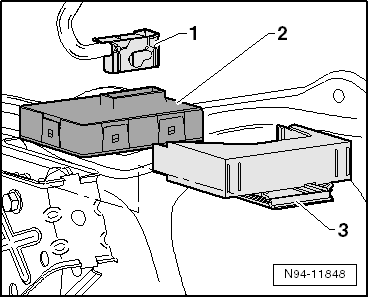

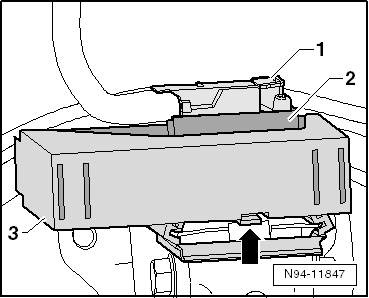

• Stecker -1- entriegeln und abziehen.
• Die Verrastung -Pfeil- entriegeln und das Steuergerät für Zugang und Startberechtigung -J518--2- zusammen mit dem Halter -3- nach hinten vom Pedalblock des Bremspedals abziehen.
• Die seitlichen Verrastungen entriegeln und das Steuergerät für Zugang und Startberechtigung -J518--2- aus dem Halter -3- ziehen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

• Das Steuergerät für Zugang und Startberechtigung -J518--2- in den Halter -3- schieben, bis es hörbar verrastet.
• Den Halter zusammen mit dem Steuergerät auf die Führungen am Pedalblock des Bremspedals aufschieben, bis er sicher verrastet ist.
• Stecker -1- aufstecken und verriegeln.

Nach dem Wechsel des Steuergeräts für Zugang und Startberechtigung -J518- muss das System "Zugang und Startberechtigung" codiert werden.

Steuergerät für Zugang und Startberechtigung -J518- aus- und einbauen, Rechtslenker

Das Steuergerät für Zugang und Startberechtigung -J518- ist beim Rechtslenker im Beifahrerfußraum, an der Mittelkonsolenstütze eingebaut.

Ausbauen:

• Handschuhfach ausbauen → Karosserie-Montagearbeiten Innen;
• Den Stecker am Steuergerät für Zugang und Startberechtigung -J518- entriegeln und abziehen.

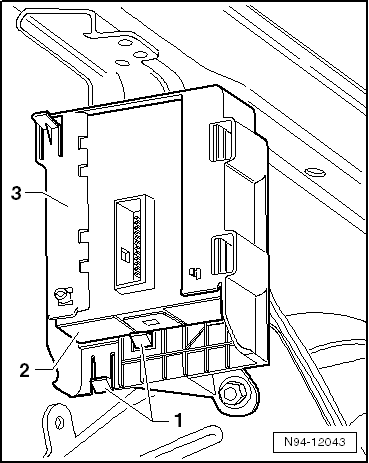

• Nacheinander die beiden Rastnasen -1- entriegeln und das Steuergerät für Zugang und Startberechtigung -J518--2- nach unten aus dem Halter -3- ziehen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Hinweis

Beim Einschieben des Steuergeräts in den Halter darauf achten, dass das Steuergerät sicher hinter der oberen Verrastung verriegelt.

Nach dem Wechsel des Steuergeräts für Zugang und Startberechtigung -J518- muss das System "Zugang und Startberechtigung" codiert werden.

Steuergerät für Zugang und Startberechtigung -J518- codieren

Nach dem Wechsel des Steuergeräts für Zugang und Startberechtigung -J518- muss das System "Zugang und Startberechtigung" codiert werden.

• Steuergerät für Zugang und Startberechtigung -J518- codieren → Fahrzeugdiagnosetester.

Antennen und Sensoren für Zugang und Startberechtigung

Türaußengriff Beifahrerseite aus- und einbauen

In den Türaußengriff Beifahrerseite sind folgende Bauteile integriert:

• Sensor für Türaußengriffberührung Beifahrerseite -G416-
• Antenne Beifahrerseite für Zugang und Startberechtigung -R135-

Hinweis

• Bei einem Defekt muss immer der komplette Türaußengriff ersetzt werden.
• Wird der Türaußengriff ersetzt, ist keine Codierung, Grundeinstellung oder Anpassung notwendig. Den entstandenen Eintrag im Ereignisspeicher über die "Geführte Fehlersuche" mit dem Fahrzeugdiagnosetester löschen.

Ausbauen:

• Zündung und alle elektrischen Verbraucher ausschalten.
• Türaußengriff vorn rechts ausbauen → Karosserie-Montagearbeiten Außen;

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Türaußengriff Fahrerseite aus- und einbauen

In den Türaußengriff Fahrerseite sind folgende Bauteile integriert:

• Sensor für Türaußengriffberührung Fahrerseite -G415-
• Antenne Fahrerseite für Zugang und Startberechtigung -R134-

Hinweis

• Bei einem Defekt muss immer der komplette Türaußengriff ersetzt werden.
• Wird der Türaußengriff ersetzt, ist keine Codierung, Grundeinstellung oder Anpassung notwendig. Den entstandenen Eintrag im Ereignisspeicher über die "Geführte Fehlersuche" mit dem Fahrzeugdiagnosetester löschen.

Ausbauen:

• Zündung und alle elektrischen Verbraucher ausschalten.
• Türaußengriff vorn links ausbauen → Karosserie-Montagearbeiten Außen;

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Antenne im Stoßfänger hinten für Zugang und Startberechtigung -R136- aus- und einbauen

Der Einbauort der Antenne im Stoßfänger hinten für Zugang und Startberechtigung -R136- ist in der Stoßfängerabdeckung, auf der Rückfahrleuchte rechts.

Hinweis

Wird die Antenne im Stoßfänger hinten für Zugang und Startberechtigung -R136- ersetzt, ist keine Codierung, Grundeinstellung oder Anpassung notwendig. Den entstandenen Eintrag im Ereignisspeicher über die "Geführte Fehlersuche" mit dem Fahrzeugdiagnosetester löschen.

Ausbauen:

• Zündung und alle elektrischen Verbraucher ausschalten.
• Stoßfängerabdeckung hinten abbauen → Karosserie-Montagearbeiten Aussen;

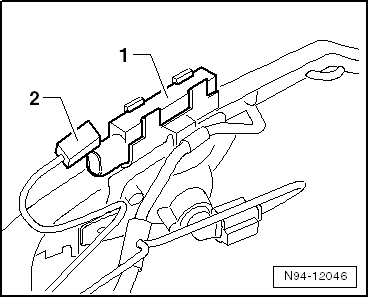

• Die Antenne im Stoßfänger hinten für Zugang und Startberechtigung -R136--1- ausrasten und, unter Berücksichtigung der angeschlossenen Leitungslängen, aus dem Stoßfängerunterteil herausziehen.
• Den Stecker -2- entriegeln und abziehen und die Antenne im Stoßfänger hinten für Zugang und Startberechtigung -R136--1- abnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Antenne im Kofferraum für Zugang und Startberechtigung -R137- aus- und einbauen

Die Antenne im Kofferraum für Zugang und Startberechtigung -R137- ist im Kofferraum, mittig vor der Reserveradmulde im Blechboden verclipst.

Hinweis

Wird die Antenne im Kofferraum für Zugang und Startberechtigung -R137- ersetzt, ist keine Codierung, Grundeinstellung oder Anpassung notwendig. Den entstandenen Eintrag im Ereignisspeicher über die "Geführte Fehlersuche" mit dem Fahrzeugdiagnosetester löschen.

Ausbauen:

• Zündung und alle elektrischen Verbraucher ausschalten.
• Die Rücksitze in die vorderste Position verschieben und den Bodenbelag im Kofferraum hochklappen.

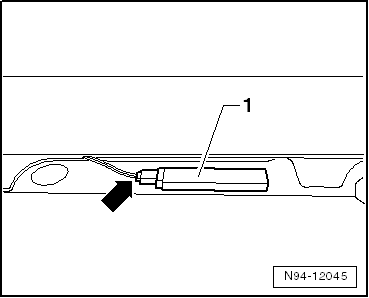

• Die Antenne im Kofferraum für Zugang und Startberechtigung -R137--1-, unter Berücksichtigung der angeschlossenen Leitungslängen, senkrecht nach oben aus ihrer Verrastung ziehen.

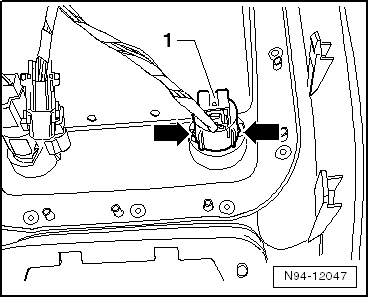

• Den Stecker -Pfeil-entriegeln und abziehen und die Antenne im Kofferraum für Zugang und Startberechtigung -R137--1- aus dem Fahrzeug nehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Antenne 1 im Innenraum für Zugang und Startberechtigung -R138- aus- und einbauen

Der Einbauort der Antenne 1 im Innenraum für Zugang und Startberechtigung -R138- ist unter der Mittelkonsole vorn, vor dem Schalthebel.

Hinweis

Wird die Antenne 1 im Innenraum für Zugang und Startberechtigung -R138- ersetzt, ist keine Codierung, Grundeinstellung oder Anpassung notwendig. Den entstandenen Eintrag im Ereignisspeicher über die "Geführte Fehlersuche" mit dem Fahrzeugdiagnosetester löschen.

Ausbauen:

• Zündung und alle elektrischen Verbraucher ausschalten.
• Die Abdeckung der Mittelkonsole ausbauen → Karosserie-Montagearbeiten Innen;

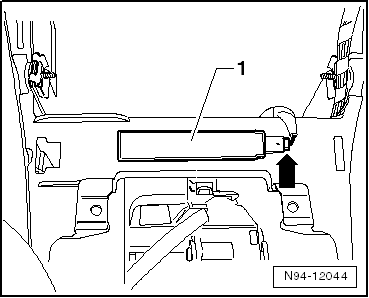

• Die Antenne 1 im Innenraum für Zugang und Startberechtigung -R138--1-, unter Berücksichtigung der angeschlossenen Leitungslängen, senkrecht nach oben aus ihrer Verrastung ziehen.
• Den Stecker -Pfeil- entriegeln und abziehen und die Antenne 1 im Innenraum für Zugang und Startberechtigung -R138--1- aus dem Fahrzeug nehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Antennen und Sensoren für Zugang- und Startberechtigung prüfen

Folgende Antennen und Sensoren für Zugang- und Startberechtigung können mit dem Fahrzeugdiagnosetester geprüft werden.

Antenne Fahrerseite für Zugang und Startberechtigung -R134- prüfen

• Fahrzeugdiagnosetester anschließen.
• Antenne Fahrerseite für Zugang und Startberechtigung -R134- prüfen → Fahrzeugdiagnosetester.

Antenne Beifahrerseite für Zugang und Startberechtigung -R135- prüfen

• Fahrzeugdiagnosetester anschließen.
• Antenne Beifahrerseite für Zugang und Startberechtigung -R135- prüfen → Fahrzeugdiagnosetester.

Antenne im Stoßfänger hinten für Zugang und Startberechtigung -R136- prüfen

• Fahrzeugdiagnosetester anschließen.
• Antenne im Stoßfänger hinten für Zugang und Startberechtigung -R136- prüfen → Fahrzeugdiagnosetester.

Antenne im Kofferraum für Zugang und Startberechtigung -R137- prüfen

• Fahrzeugdiagnosetester anschließen.
• Antenne im Kofferraum für Zugang und Startberechtigung -R137- prüfen → Fahrzeugdiagnosetester.

Antenne 1 im Innenraum für Zugang und Startberechtigung -R138- prüfen

• Fahrzeugdiagnosetester anschließen.
• Antenne 1 im Innenraum für Zugang und Startberechtigung -R138- prüfen → Fahrzeugdiagnosetester.

Sensor für Türaußengriffberührung Fahrerseite -G415- prüfen

• Fahrzeugdiagnosetester anschließen.
• Sensor für Türaußengriffberührung Fahrerseite -G415- prüfen → Fahrzeugdiagnosetester.

Sensor für Türaußengriffberührung Beifahrerseite -G416- prüfen

• Fahrzeugdiagnosetester anschließen.
• Sensor für Türaußengriffberührung Beifahrerseite -G416- prüfen → Fahrzeugdiagnosetester.

Taster für Startanlage -E378-

Der Taster für Startanlage -E378- wird bei Fahrzeugen mit "Keyless Access" anstelle des Zündanlassschalters verbaut und regelt schlüssellos die Funktionen des Zündschlosses. Der Taster für Startanlage -E378- ist in der Mittelkonsole vor dem Schalthebel eingebaut.

Taster für Startanlage -E378- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

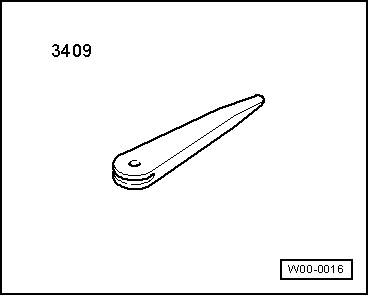

• Demontagekeil -VAS 3409-

Hinweis

Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) die Bereiche, an denen ein Hebelwerkzeug (Demontagekeil -VAS 3409-, Schraubendreher) angesetzt wird, mit handelsüblichem Klebeband abkleben.

Ausbauen:

• Zündung und alle elektrischen Verbraucher ausschalten.
• Das Oberteil der Mittelkonsole ausbauen → Karosserie-Montagearbeiten Innen;

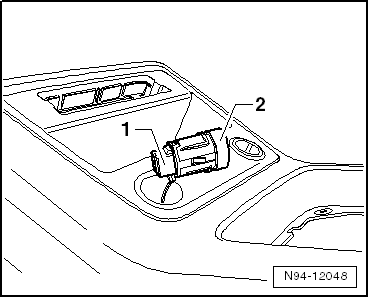

• Die beiden Rastnasen -Pfeile- entriegeln und den Taster für Startanlage -E378--1- nach außen durch die Abdeckung drücken.

• Den Stecker -1- entriegeln und abziehen und den Taster für Startanlage -E378--2- abnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Hinweis

Beim Einbau vom Taster für Startanlage -E378- darauf achten, dass dieser sicher in Mittelkonsole verrastet.
