Volkswagen Tiguan Reparaturanleitung: Schlussleuchten (SBBR)

Schlussleuchten (SBBR) in der Heckklappe

Allgemeine Beschreibung

Hinweis

Zusätzliche Informationen:

  • → Nr.404
  • → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte

Fehlererkennung und Fehleranzeige:

Die Bordnetzsteuerung ist mit einer Eigendiagnose ausgestattet, die die Fehlersuche erleichtert.

Zur Fehlersuche ist der → Fahrzeugdiagnosetester zu verwenden.

Hinweis

  • Die folgenden Abbildungen zeigen die Arbeiten an der Schlussleuchte im Seitenteil auf der linken Seite. Die Arbeiten an der Schlussleuchte im Seitenteil auf der rechten Seite erfolgen sinngemäß.
  • Die Schlussleuchte im Seitenteil beinhaltet neben der Lampe für Blinklicht eine weitere Einfaden-Glühlampe, die je nach Ansteuerung die Funktionen Brems- und Schlusslicht übernimmt.

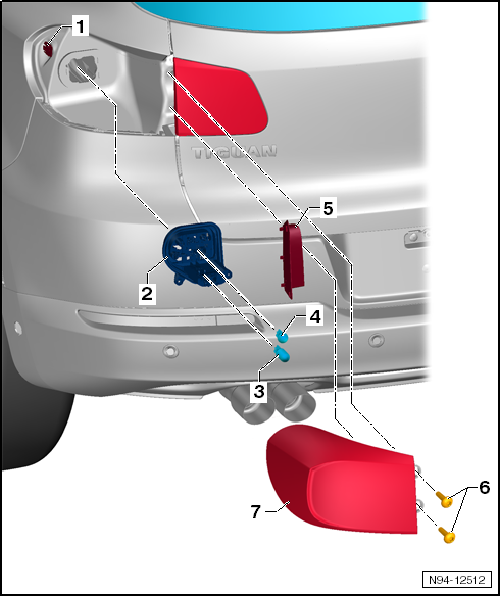

Montageübersicht Schlussleuchte im Seitenteil

  1. seitliche Verriegelung
  2. Lampenträger
    • aus- und einbauen
    • Befestigungsschrauben 1,5 Nm
  3. Lampe für Brems- und Schlusslicht links -M21- bzw. Lampe für Brems- und Schlusslicht rechts -M22-
    • 12V, P21W
    • ersetzen
  4. Lampe für Blinklicht hinten links -M6- bzw. Lampe für Blinklicht hinten rechts -M8-
    • 12V, 21W
    • ersetzen
  5. Blende
  6. Befestigungsschrauben
    • 3 Nm
  7. Schlussleuchtengehäuse im Seitenteil
    • aus- und einbauen

Schlussleuchte im Seitenteil aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Tiguan. W00-0990

Hinweis

Die folgenden Abbildungen zeigen den Aus- und Einbau der Schlussleuchte im Seitenteil auf der linken Seite. Der Aus- und Einbau der Schlussleuchte im Seitenteil auf der rechten Seite erfolgt sinngemäß.

Ausbauen:

  • Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

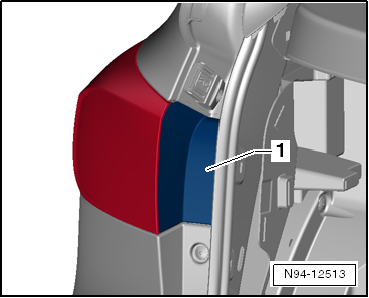

  • Blende -1- abclipsen.

Volkswagen Tiguan. N94-12513

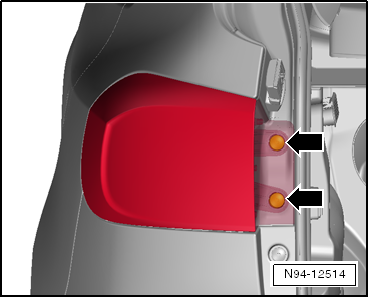

  • Die beiden Befestigungsschrauben -Pfeile- herausschrauben.

Volkswagen Tiguan. N94-12514

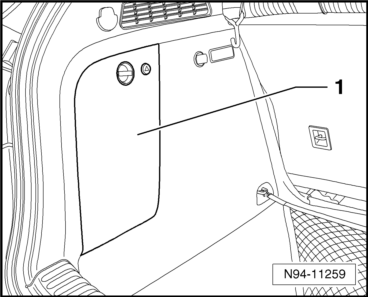

  • Die Klappe -1- in der Seitenwand des Kofferraums öffnen.

Volkswagen Tiguan. N94-11259

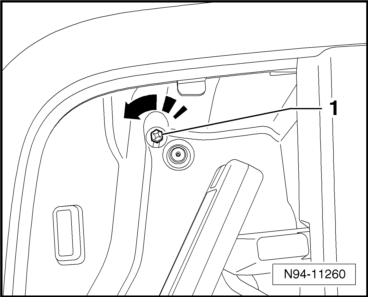

  • Zum Entriegeln, die Verriegelungsschraube -1- in -Pfeilrichtung- um etwa 90º bis zum Anschlag drehen.

Volkswagen Tiguan. N94-11260

  • Die Schlussleuchte-1-, unter Berücksichtigung der angeschlossenen Leitungslängen, in -Pfeilrichtung- gerade nach hinten aus der Verriegelung -2- ziehen.

Volkswagen Tiguan. N94-11235

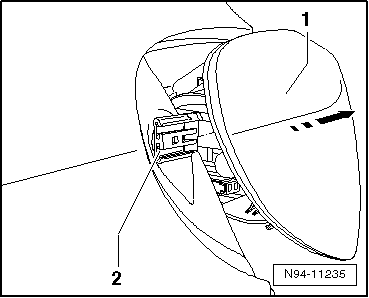

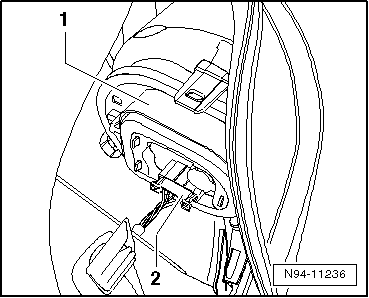

  • Stecker -2- entriegeln und abziehen und die Schlussleuchte-1- abnehmen.

Volkswagen Tiguan. N94-11236

Einbauen:

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

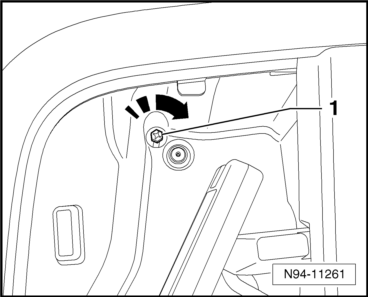

  • Die Verriegelungsschraube -1- in -Pfeilrichtung- um etwa 90º bis zum Anschlag drehen und die Klappe in der Seitenwand schließen.

Volkswagen Tiguan. N94-11261

  • Stecker -2- aufstecken und hörbar verrasten.

Volkswagen Tiguan. N94-11236

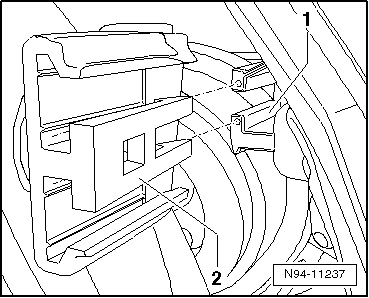

  • Die Aufnahme an der Schlussleuchte -1- in die seitliche Verriegelung -2- einschieben und sicher verrasten.

Volkswagen Tiguan. N94-11237

  • Die beiden Befestigungsschrauben des Schlussleuchtengehäuses -Pfeile- mit dem in der Montageübersicht angegebenen Anzugsdrehmoment festziehen.
  • Blende aufclipsen.
  • Nach dem Einbau die Funktionen und die Spaltmaße der Schlussleuchte zur Karosserie kontrollieren.

Volkswagen Tiguan. N94-12514

Lampe für Schlusslicht im Seitenteil ersetzen

Hinweis

  • Die folgenden Abbildungen zeigen das Ersetzen der Lampe für Schlusslicht links -M4- in der Schlussleuchte im Seitenteil auf der linken Seite. Das Ersetzen der Lampe für Schlusslicht rechts -M2- in der Schlussleuchte im Seitenteil auf der rechten Seite erfolgen sinngemäß.
  • Die Lampe für Schlusslicht führt, je nach Ansteuerung, die Funktionen Brems- und Schlusslicht aus.

Ausbauen:

  • Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.
  • Schlussleuchte im Seitenteil ausbauen.

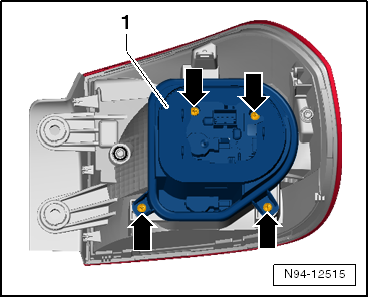

  • Die 4 Befestigungsschrauben -Pfeile- herausschrauben und den Lampenträger -1- von der Schlussleuchte abnehmen.

Volkswagen Tiguan. N94-12515

  • Die Lampe für Schlusslicht-1- etwas in die Fassung drücken, in -Pfeilrichtung- drehen und aus dem Lampenträger herausziehen.

Volkswagen Tiguan. N94-12516

Lampe für Schlusslicht: 12V, 21W

Einbauen:

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

  • Befestigungsschrauben mit dem in der Montageübersicht angegebenen Anzugsdrehmoment anziehen.

Lampe für Blinklicht im Seitenteil ersetzen

Hinweis

Die folgenden Abbildungen zeigen das Ersetzen der Lampe für Blinklicht hinten links -M6- in der Schlussleuchte im Seitenteil auf der linken Seite. Das Ersetzen der Lampe für Blinklicht hinten rechts -M8- in der Schlussleuchte im Seitenteil auf der rechten Seite erfolgen sinngemäß.

Ausbauen:

  • Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.
  • Schlussleuchte im Seitenteil ausbauen.
  • Die 4 Befestigungsschrauben -Pfeile- herausschrauben und den Lampenträger -1- von der Schlussleuchte abnehmen.

Volkswagen Tiguan. N94-12515

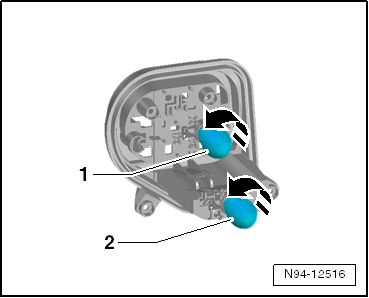

  • Die Lampe für Blinklicht-2- etwas in die Fassung drücken, in -Pfeilrichtung- drehen und aus dem Lampenträger herausziehen.

Volkswagen Tiguan. N94-12516

Lampe für Blinklicht: 12V, 21W

Einbauen:

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

  • Befestigungsschrauben mit dem in der Montageübersicht angegebenen Anzugsdrehmoment anziehen.

Schlussleuchten (SBBR) in der Heckklappe

Allgemeine Beschreibung

Hinweis

Zusätzliche Informationen:

  • → Nr.404
  • → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte

Fehlererkennung und Fehleranzeige:

Die Bordnetzsteuerung ist mit einer Eigendiagnose ausgestattet, die die Fehlersuche erleichtert.

Zur Fehlersuche ist der → Fahrzeugdiagnosetester zu verwenden.

Hinweis

  • Die folgenden Abbildungen zeigen die Arbeiten an der Schlussleuchte in der Heckklappe auf der linken Seite an einem Fahrzeug für Rechtsverkehr. Die Arbeiten an der Schlussleuchte in der Heckklappe auf der rechten Seite erfolgen sinngemäß.
  • Neben der Lampe für Schlusslicht beinhaltet die Schlussleuchte in der Heckklappe auch die Lampe für Nebelschlussleuchte. Die Lampe für Nebelschlussleuchte befindet sich bei Fahrzeugen für Rechtsverkehr nur in der linken Schlussleuchte, bei Fahrzeugen für Linksverkehr nur in der rechten Schlussleuchte und entfällt bei Fahrzeugen für USA und Kanada ersatzlos.

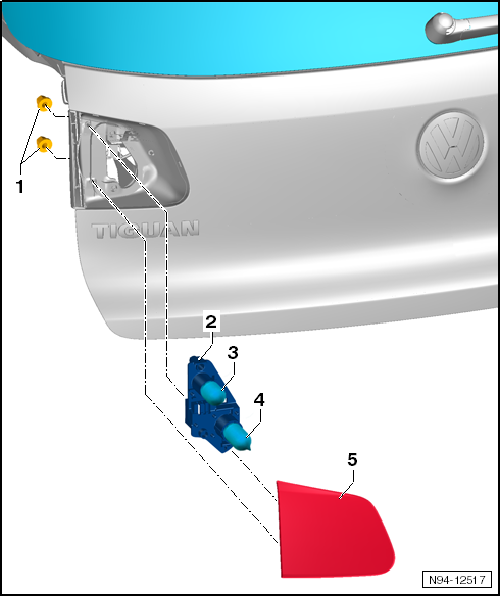

Montageübersicht Schlussleuchte in der Heckklappe

  1. Befestigungsmuttern
    • 3 Nm
    • Anzugsreihenfolge beachten
  2. Lampenträger
    • aus- und einbauen
  3. Lampe für Schlusslicht rechts -M2- bzw. Lampe für Schlusslicht links -M4-
    • ersetzen
  4. Lampe für Nebelschlussleuchte links -L46- bzw. Lampe für Nebelschlussleuchte rechts -L47-
    • ersetzen
  5. Schlussleuchtengehäuse in der Heckklappe
    • aus- und einbauen

Schlussleuchte in der Heckklappe aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Tiguan. W00-0990

Hinweis

Die folgenden Abbildungen zeigen den Aus- und Einbau der Schlussleuchte (SBBR) in der Heckklappe auf der linken Seite. Der Aus- und Einbau der Schlussleuchte (SBBR) in der Heckklappe auf der rechten Seite erfolgen sinngemäß.

Ausbauen:

  • Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

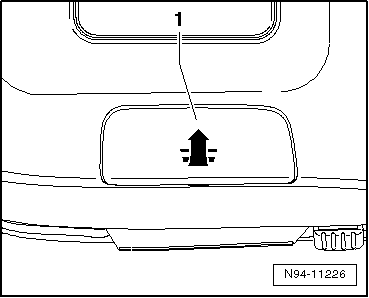

  • Den Servicedeckel -1- in -Pfeilrichtung- aus der Verkleidung ausclipsen.

Volkswagen Tiguan. N94-11226

  • Stecker -1- entriegeln und abziehen.

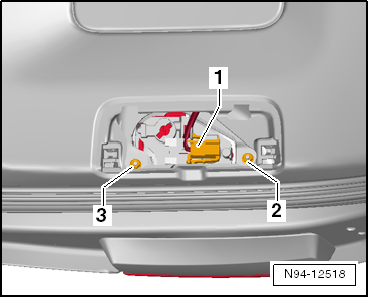

  • Die Befestigungsmuttern -2- und -3- abschrauben und die Schlussleuchte aus der Heckklappe herausnehmen.

Volkswagen Tiguan. N94-12518

Einbauen:

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Hinweis

Der Stecker der Schlussleuchte in der Heckklappe muss beim Aufstecken "hörbar" einrasten.

  • Die Schlussleuchte in den Karosserieausschnitt einführen und nach oben und zur Mitte hin zur Anlage bringen.
  • Zuerst die obere Befestigungsmutter -2- und anschließend die untere Befestigungsmutter -3- mit dem vorgegebenen Anzugsdrehmoment anziehen.
  • Nach dem Einbau die Funktionen und die Spaltmaße der Schlussleuchte zur Karosserie kontrollieren.

Volkswagen Tiguan. N94-12518

Lampe für Schlusslicht in der Heckklappe ersetzen

Hinweis

Die folgenden Abbildungen zeigen das Ersetzen der Lampe für Schlusslicht links -M4- an einem Fahrzeug für Rechtsverkehr. Das Ersetzen der Lampe für Schlusslicht rechts -M2- erfolgt sinngemäß.

Ausbauen:

  • Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.
  • Den Servicedeckel -1- in -Pfeilrichtung- aus der Verkleidung ausclipsen.

Volkswagen Tiguan. N94-11226

  • Stecker -1- entriegeln und abziehen.

Volkswagen Tiguan. N94-12518

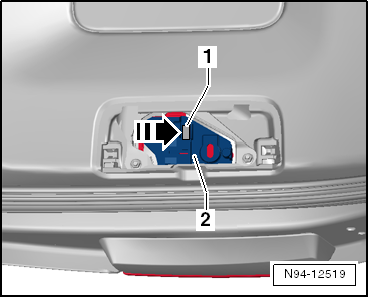

  • Verriegelung -1- in -Pfeilrichtung- drücken und den Lampenträger -2- herausnehmen.

Volkswagen Tiguan. N94-12519

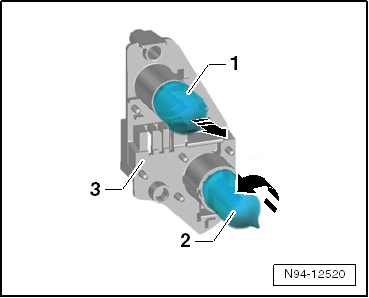

  • Die Lampe für Schlusslicht-1- in -Pfeilrichtung- gerade aus der Fassung im Lampenträger -3- herausziehen.

Volkswagen Tiguan. N94-12520

Lampe für Schlusslicht: 12V, 16W

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

  • Nach dem Einbau die Funktionen der Schlussleuchte prüfen.

Lampe für Nebelschlussleuchte in der Heckklappe ersetzen

Hinweis

  • Neben der Lampe für Schlusslicht beinhaltet die Schlussleuchte in der Heckklappe auch die Lampe für Nebelschlussleuchte. Die Lampe für Nebelschlussleuchte befindet sich bei Fahrzeugen für Rechtsverkehr nur in der linken Schlussleuchte, bei Fahrzeugen für Linksverkehr nur in der rechten Schlussleuchte und entfällt bei Fahrzeugen für USA und Kanada ersatzlos.
  • Die folgenden Abbildungen zeigen das Ersetzen der Lampe für Nebelschlussleuchte links -L46- in der Heckklappe auf der linken Seite an einem Fahrzeug für Rechtsverkehr. Das Ersetzen der Lampe für Nebelschlussleuchte rechts -L47- in der Heckklappe auf der rechten Seite an Fahrzeugen für Linksverkehr erfolgt sinngemäß.

Ausbauen:

  • Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.
  • Den Servicedeckel -1- in -Pfeilrichtung- aus der Verkleidung ausclipsen.

Volkswagen Tiguan. N94-11226

  • Stecker -1- entriegeln und abziehen.

Volkswagen Tiguan. N94-12518

  • Verriegelung -1- in -Pfeilrichtung- drücken und den Lampenträger -2- herausnehmen.

Volkswagen Tiguan. N94-12519

  • Die Lampe für Nebelschlussleuchte-2- in die Fassung hineindrücken, in -Pfeilrichtung- drehen und aus der Fassung im Lampenträger -3- herausziehen.

Volkswagen Tiguan. N94-12520

Lampe für Nebelschlussleuchte: 12V, 21W

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

  • Nach dem Einbau die Funktionen der Schlussleuchte prüfen.
