Volkswagen Tiguan Reparaturanleitung: Hochgesetzte Bremsleuchte

Lampe für hochgesetztes Bremslicht -M25-

Hinweis

  • Ausfall von LEDs in hochgesetzten Bremsleuchten:
  • Die Einzel-LEDs (Licht emittierende Dioden) in der Lampe für hochgesetztes Bremslicht sind in Gruppen zu 3 LEDs zusammengefasst und werden gruppenweise mit Strom versorgt.
  • Durch den Ausfall einzelner LEDs werden die intakten LEDs dieser Gruppe höher belastet, weshalb mit einem baldigen Ausfall weiterer LEDs zu rechnen ist.
  • Ist eine LED-Gruppe (3 Einzel-LEDs) ausgefallen, werden die gesetzlichen Lichtwerte der ECE-Regelung (Economic Commission for Europe) weiterhin erfüllt.
  • Sind mehr als 3 Einzel-LEDs ausgefallen, werden die gesetzlichen Lichtwerte nicht mehr erfüllt und die Lampe für hochgesetztes Bremslicht ist zu ersetzen.

Lampe für hochgesetztes Bremslicht -M25- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

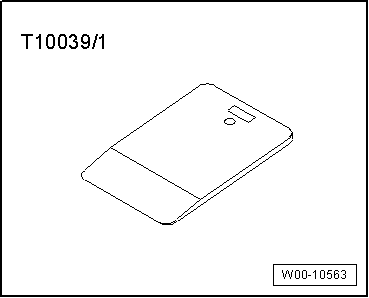

  • Kunststoffkeil -T10039/1-

Volkswagen Tiguan. W00-10563

Ausbauen:

  • Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

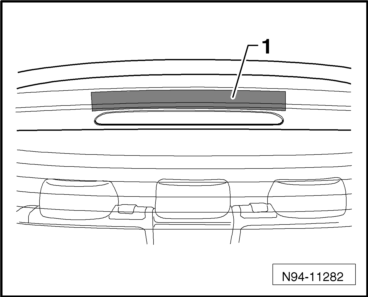

  • Den Bereich der Heckklappe über der Bremsleuchte mit einem Streifen handelsüblichem Klebeband -1- abziehen.

Volkswagen Tiguan. N94-11282

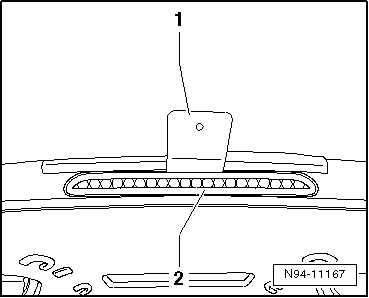

  • Den Kunststoffkeil -T10039/1--1- oben zwischen die Lampe für hochgesetztes Bremslicht -M25--2- und die Heckklappe stecken.

Volkswagen Tiguan. N94-11167

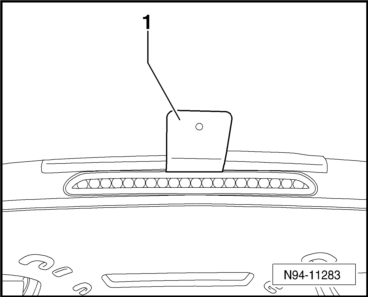

  • Die Verrastung der Lampe für hochgesetztes Bremslicht -M25- durch Drücken des Montagekeils -1- in Fahrtrichtung entriegeln.
  • Die Lampe für hochgesetztes Bremslicht -M25-, unter Berücksichtigung der angeschlossenen Leitungslängen, aus der Heckklappe herausnehmen.

Volkswagen Tiguan. N94-11283

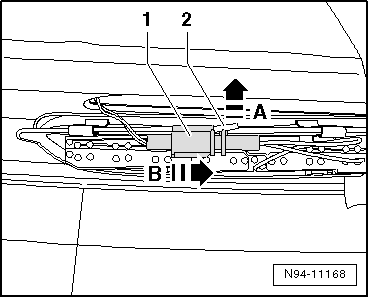

  • Die Sicherung -2- in -Pfeilrichtung A- entriegeln und den Kompaktstecker -1- gleichzeitig in -Pfeilrichtung B- aus der Halterung schieben.

Volkswagen Tiguan. N94-11168

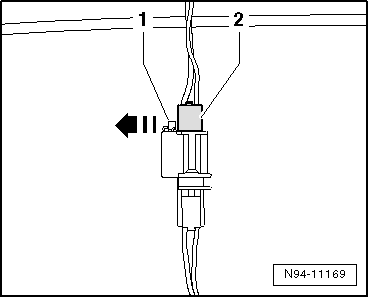

  • Die Verriegelung -1- in -Pfeilrichtung- drücken und den Stecker -2- nach oben herausziehen.

Volkswagen Tiguan. N94-11169

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Hinweis

Beim Einbau der Lampe für hochgesetztes Bremslicht -M25- auf den richtigen Sitz der Dichtung achten. Die Dichtung darf nicht beschädigt sein und keine Schlaufen werfen.

  • Kompaktstecker verbinden und auf die Halterung am Lampenkörper aufschieben und verriegeln.
  • Lampe für hochgesetztes Bremslicht in die Heckklappe einstecken und sicher verrasten.
  • Funktion der Lampe für hochgesetztes Bremslicht -M25- prüfen.
