Volkswagen Tiguan Reparaturanleitung: Blinkleuchte und Einstiegsleuchte im Außenspiegel

Allgemeine Beschreibung

Hinweis

Zusätzliche Informationen:

• → Nr.404
• → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte

Die Lampen für die Blinkleuchte im Außenspiegel (Seitenblinkleuchte) sind in den Gehäusen der Außenspiegel eingebaut.

Außerdem befindet sich in den Außenspiegelgehäusen je eine Einstiegsleuchte, die im Dunkeln den Bereich des Einstiegs um die geöffnete Fahrer- bzw. Beifahrertür beleuchtet.

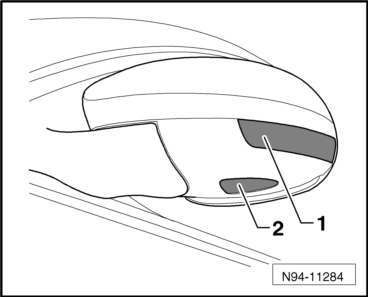

1. Lampe für Blinkleuchte im Außenspiegel Fahrerseite -L131- bzw. Lampe für Blinkleuchte im Außenspiegel Beifahrerseite -L132-
2. Einstiegsleuchte im Außenspiegel Fahrerseite -W52- bzw. Einstiegsleuchte im Außenspiegel Beifahrerseite -W53-

Fehlererkennung und Fehleranzeige:

Die Bordnetzsteuerung ist mit einer Eigendiagnose ausgestattet, die die Fehlersuche erleichtert.

Zur Fehlersuche ist der → Fahrzeugdiagnosetester zu verwenden.

Lampe für Blinkleuchte im Außenspiegel

Die Lampe für Blinkleuchte im Außenspiegel Fahrerseite -L131- bzw. die Lampe für Blinkleuchte im Außenspiegel Beifahrerseite -L132- ist fest in das Gehäuseunterteil des linken bzw. rechten Außenspiegels eingebaut und nicht zerlegbar. Das Ersetzen der LED-Leuchtmittel ist nicht möglich.

Hinweis

Im Schadensfall muss die gesamte Lampe für Blinkleuchte im Außenspiegel Fahrerseite -L131- bzw. Lampe für Blinkleuchte im Außenspiegel Beifahrerseite -L132- zusammen mit dem Gehäuseunterteil des Außenspiegels ersetzt werden.

Lampe für Blinkleuchte im Außenspiegel aus- und einbauen

Ausbauen:

• Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.
• Das Gehäuseunterteil des Außenspiegels ausbauen → Karosserie Montagearbeiten Außen;

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Hinweis

Nach dem Einbau ist eine Funktionsprüfung der Außenspiegel durchzuführen.

Einstiegsleuchte im Außenspiegel

Die Einstiegsleuchte im Außenspiegel Fahrerseite -W52- bzw. die Einstiegsleuchte im Außenspiegel Beifahrerseite -W53- ist fest in das Gehäuseunterteil des linken bzw. rechten Außenspiegels eingebaut. Im Folgenden wird das Ersetzen der Glühlampe der Einstiegsleuchte beschrieben.

Hinweis

• Im Fall einer Beschädigungen der Streuscheibe muss die Einstiegsleuchte im Außenspiegel zusammen mit dem Gehäuseunterteil des Außenspiegels ersetzt werden.
• Das Ersetzen erfolgt bei der Lampe Fahrerseite und der Lampe Beifahrerseite in gleicher Weise und wird nur für eine Seite beschrieben.

Glühlampe der Einstiegsleuchte im Außenspiegel ersetzen

Ausbauen:

• Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.
• Das Gehäuseunterteil des Außenspiegels ausbauen → Karosserie Montagearbeiten Außen;

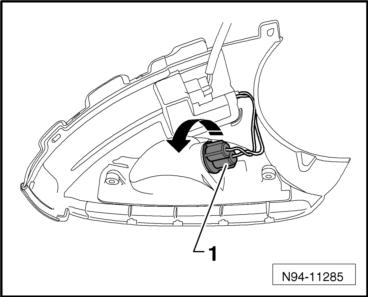

• Fassung -1- in -Pfeilrichtung- drehen und zusammen mit der Glühlampe aus dem Lampengehäuse herausziehen.

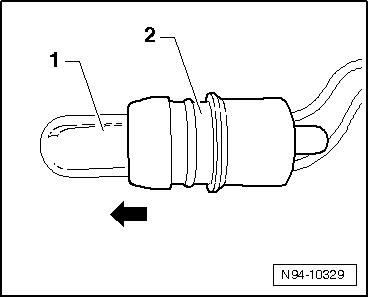

• Die Glassockellampe -1- in -Pfeilrichtung- aus der Fassung -2- herausziehen.

Glassockellampe: 12V, 5W

Einbauen:

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Hinweis

Nach dem Einbau ist eine Funktionsprüfung der Außenspiegel durchzuführen.
