Volkswagen Tiguan Reparaturanleitung: Anlasser, Fahrzeuge mit Automatikgetriebe

Ersetzen des Anlassers bei Fahrzeugen mit Start-Stopp-System:

Aufgrund der höheren Anforderung an den Anlasser bei aktivem Start-Stopp-System, z. B. im Stadtverkehr, wurde die Zyklenfestigkeit erhöht und der Anlasserzahnkranz verstärkt.

Beim Ersatz des Anlassers ist auf die korrekten Ersatzteilbezeichnungen in ETKA zu achten. Die für das Start-Stopp-System angepassten Bauteile sind nicht extra gekennzeichnet und unterscheiden sich äußerlich nicht oder kaum von herkömmlichen Bauteilen.

Anlasser, Fahrzeuge mit Automatikgetriebe AQ450

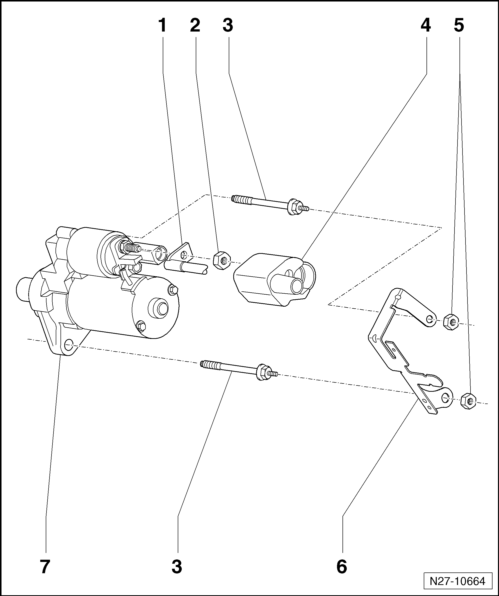

Montageübersicht

1. Anschluss B+-Leitung an Anlasser
2. Befestigungsmutter B+-Leitung an Anlasser
   • M8
   • 15 Nm
3. Befestigungsschrauben Anlasser
   • M12
   • 75 Nm
4. Abschirmkappe
5. Befestigungsmuttern Leitungshalter
   • M8
   • 15 Nm
6. Leitungshalter
7. Anlasser
   • aus- und einbauen
   • prüfen

Anlasser aus- und einbauen, Fahrzeuge mit Automatikgetriebe AQ450

Vorsicht!

Zum Ab- und Anklemmen der Batterie muss die im Reparaturleitfaden beschriebene Vorgehensweise eingehalten werden.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1331-
• Drehmomentschlüssel -V.A.G 1332-
• Zange für Federbandschellen -VAS 5024-

Ausbauen:

• Batterie abklemmen.
• Luftfiltergehäuse ausbauen.

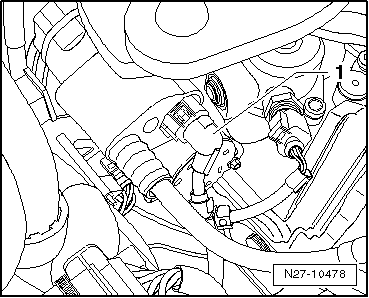

• Stecker -1- entriegeln und abziehen.

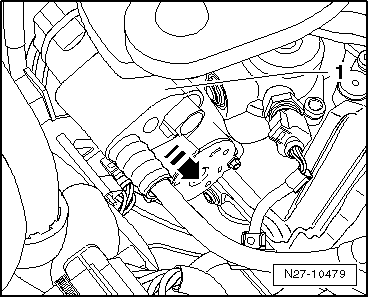

• Die Abschirmkappe -1- in -Pfeilrichtung- vom Magnetschalter herunterschieben.

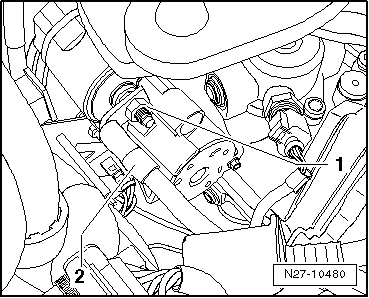

• Die Befestigungsmutter -1- abschrauben und die Plusleitung -2- vom Anschlussgewinde des Magnetschalters abnehmen.

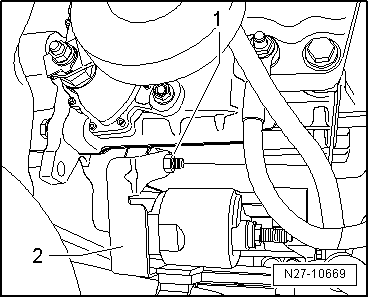

• Die obere Befestigungsmutter -1- des Leitungshalters -2- abschrauben.
• Die Geräuschdämpfung ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.

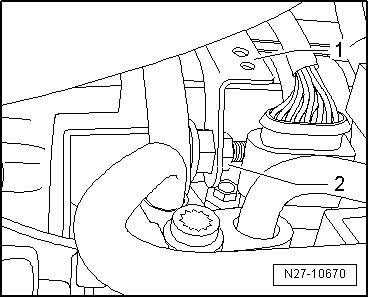

• Die untere Befestigungsmutter -2- des Leitungshalters abschrauben und den Leitungshalter -1- von den Befestigungsschrauben des Anlassers abziehen.

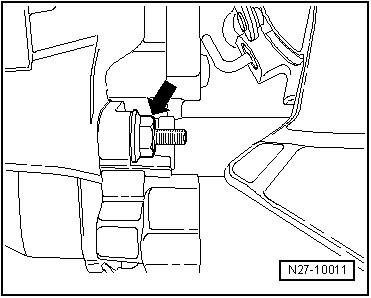

• Die untere Befestigungsschraube des Anlassers -Pfeil- herausschrauben.

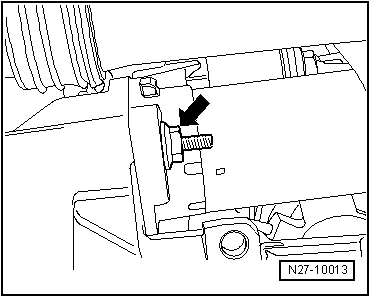

• Die obere Befestigungsschraube des Anlassers -Pfeil- herausschrauben.
• Den Anlasser nach oben aus dem Fahrzeug nehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

• Alle Schraubverbindungen mit den in der Montageübersicht vorgegebenen Anzugsdrehmomenten anziehen.
