Volkswagen Tiguan Reparaturanleitung: Entriegeln und Zerlegen von Kontaktgehäusen

Hinweise zum Entriegeln und Zerlegen von Kontaktgehäusen

Hinweis

  • Beachten Sie die allgemeinen Hinweise zur Reparatur an der Fahrzeugelektrik.
  • Verwenden Sie immer die zum Entriegeln vorgesehenen Entriegelungswerkzeuge. Die Kontakte dürfen auf keinen Fall gewaltsam aus den Kontaktgehäusen gezogen werden.
  • Beschädigte Kontaktgehäuse müssen grundsätzlich ausgetauscht werden. Neue Kontaktgehäuse können über das OTC-Kassel bestellt werden.
  • Als Hilfsmittel zum Lösen der Sekundärverriegelungen dürfen kleine Schraubendreher verwendet werden.
  • Die Kammer/Pinbelegung befindet sich teilweise eingeprägt auf der Sekundärverriegelung oder der Rückseite des Kontaktgehäuses.
  • Weiterführende Informationen zu den Einbauorten der Steckverbindungen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.

Die Zuordnung der richtigen Entriegelungswerkzeuge zu den jeweiligen Verriegelungen können Sie der Tabelle in der → Bedienungsanleitung des VAS 1978/35 entnehmen.

Sekundärverriegelung

Die Sekundärverriegelung ist eine Gehäusesicherung (Zweitverriegelung), die alle Leitungen in einem Kontaktgehäuse sichert. Ist an einem Kontaktgehäuse eine Sekundärverriegelung vorhanden, muss diese immer vor dem Entriegeln und Ausziehen einzelner Crimpkontakte mit dem vorgeschriebenen Werkzeug geöffnet oder entfernt werden.

Die Sekundärverriegelung unterscheidet sich farblich vom Rest des Kontaktgehäuses. Das vereinfacht das Erkennen der Sekundärverriegelung und verdeutlicht deren Funktionsweise.

Die hier dargestellten Formen von Kontaktgehäusen sind nur eine Auswahl, die beispielhaft die unterschiedlichen Funktionsweisen der Sekundärverriegelungen deutlich machen soll.

Beispiel 1:

Die Gehäusesicherung wird durch Entfernen eines "Kamms"-Pfeil- entriegelt.

Volkswagen Tiguan. N97-10298

Beispiel 2:

Durch das Öffnen einer "Klappe"-Pfeil- wird die Gehäusesicherung entriegelt.

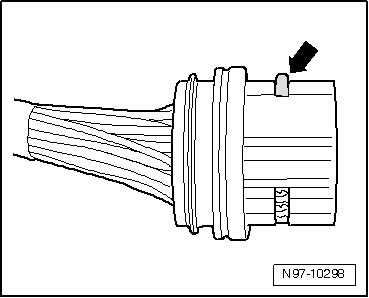

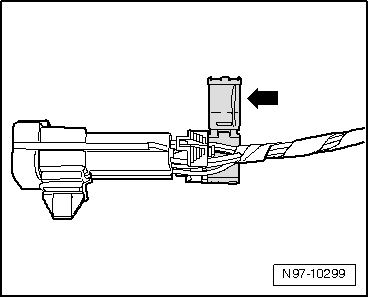

Volkswagen Tiguan. N97-10299

Beispiel 3:

Die Gehäusesicherung kann durch das Entrasten eines "Schiebers"-Pfeil- entriegelt werden.

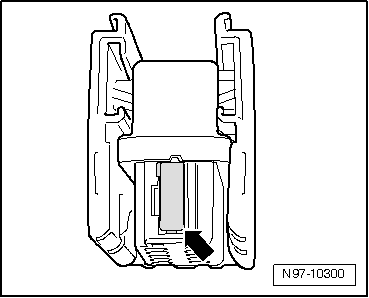

Volkswagen Tiguan. N97-10300

Primärverriegelung

Die Primärverriegelung ist die Verrastung eines einzelnen Crimpkontakts im Kontaktgehäuse.

Gegebenenfalls vorhandene Gehäusesicherungen (Sekundärverriegelungen) müssen vor dem Entriegeln der Kontakte mit dem vorgeschriebenen Werkzeug entriegelt oder entfernt werden.

Die folgend dargestellten Formen von Primärverriegelungen sind nur eine Auswahl, die beispielhaft die unterschiedlichen Funktionsweisen der Primärverriegelungen deutlich machen sollen.

  • Rundstecksysteme
  • Flachstecksysteme
  • spezielle Stecksysteme

Die Zuordnung des richtigen Entriegelungswerkzeugs zur jeweiligen Verriegelung können Sie der Tabelle in der → Bedienungsanleitung des VAS 1978/35 entnehmen.

Rundstecksysteme

Hinweis

Gegebenenfalls vorhandene Gehäusesicherungen (Sekundärverriegelungen) müssen vor dem Entriegeln der Kontakte mit dem vorgeschriebenen Werkzeug entriegelt oder entfernt werden.

  • Führen Sie das zum Kontaktgehäuse passende Entriegelungswerkzeug in den Entriegelungskanal am Kontaktgehäuse ein.
  • Greifen Sie den Kontakt an der Leitung und drücken Sie ihn leicht in das Kontaktgehäuse hinein -Pfeil-.

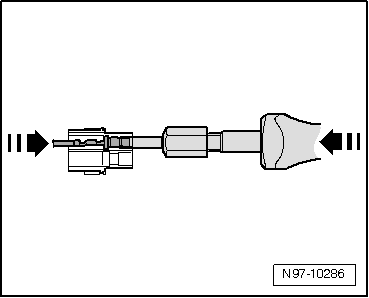

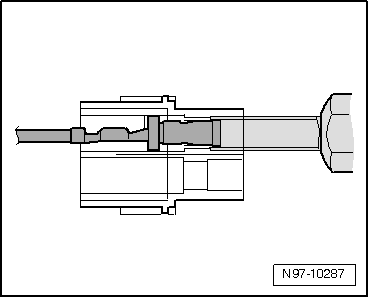

Volkswagen Tiguan. N97-10286

Hinweis

Durch das Drücken des Kontakts in Richtung Kontaktgehäuse werden die Rastzungen des Kontakts von der Gehäuseschulter abgehoben und mit dem Entriegelungswerkzeug entriegelt werden.

  • Drücken Sie zeitgleich das Entriegelungswerkzeug in Richtung Kontaktgehäuse -Pfeil- und ziehen Sie den entriegelten Kontakt aus dem Kontaktgehäuse heraus.
  • Das Entriegelungswerkzeug kann nach Entnahme des Kontakts wieder aus dem Kontaktgehäuse gezogen werden.

Volkswagen Tiguan. N97-10287

Flachstecksysteme

Hinweis

Gegebenenfalls vorhandene Gehäusesicherungen (Sekundärverriegelungen) müssen vor dem Entriegeln der Kontakte mit dem vorgeschriebenen Werkzeug entriegelt oder entfernt werden.

Flachstecksystem mit einer Rastzunge:

  • Führen Sie das zum Kontaktgehäuse passende Entriegelungswerkzeug in den Entriegelungskanal am Kontaktgehäuse ein.
  • Greifen Sie den Kontakt an der Leitung und drücken Sie ihn leicht in das Kontaktgehäuse hinein -Pfeil-.

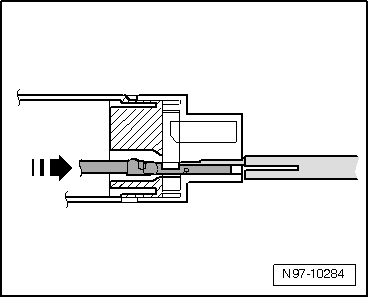

Volkswagen Tiguan. N97-10284

Hinweis

Durch das Drücken des Kontakts in Richtung Kontaktgehäuse wird die Rastzunge des Kontakts von der Gehäuseschulter abgehoben und kann mit dem Entriegelungswerkzeug entriegelt werden.

  • Drücken Sie zeitgleich das Entriegelungswerkzeug in Richtung Kontaktgehäuse und ziehen Sie den entriegelten Kontakt aus dem Kontaktgehäuse heraus -Pfeil-.
  • Das Entriegelungswerkzeug kann nach Entnahme des Kontakts wieder aus dem Kontaktgehäuse gezogen werden.

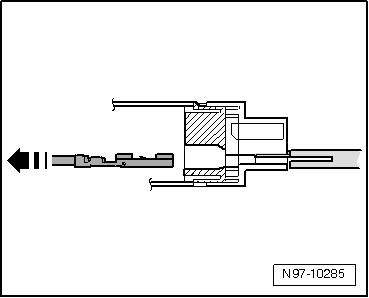

Volkswagen Tiguan. N97-10285

Flachstecksystem mit zwei Rastzungen:

  • Führen Sie das zum Kontaktgehäuse passende Entriegelungswerkzeug in den Entriegelungskanal am Kontaktgehäuse ein.
  • Greifen Sie den Kontakt an der Leitung und drücken Sie ihn bis zum Anschlag in das Kontaktgehäuse hinein -Pfeil-.

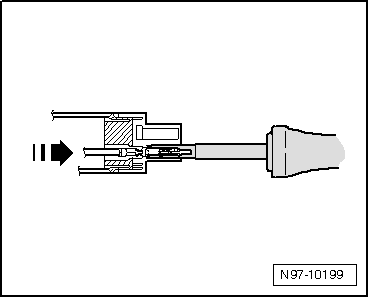

Volkswagen Tiguan. N97-10199

Hinweis

Durch das Drücken des Kontakts in Richtung Kontaktgehäuse werden die Rastzungen des Kontakts von der Gehäuseschulter abgehoben und mit dem Entriegelungswerkzeug entriegelt werden.

  • Drücken Sie zeitgleich das Entriegelungswerkzeug in Richtung Kontaktgehäuse und ziehen Sie den entriegelten Kontakt aus dem Kontaktgehäuse heraus -Pfeil-.
  • Das Entriegelungswerkzeug kann nach Entnahme des Kontakts wieder aus dem Kontaktgehäuse gezogen werden.

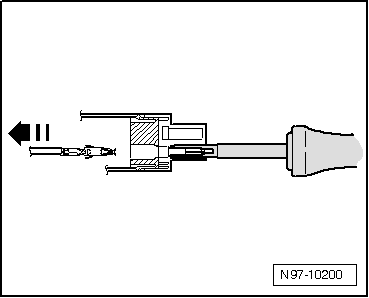

Volkswagen Tiguan. N97-10200

Asymmetrisch:

  • Führen Sie das zum Kontaktgehäuse passende Entriegelungswerkzeug in den Entriegelungskanal am Kontaktgehäuse ein.
  • Greifen Sie den Kontakt an der Leitung und drücken Sie ihn leicht in das Kontaktgehäuse hinein -Pfeil-.

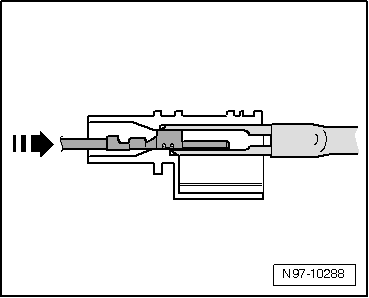

Volkswagen Tiguan. N97-10288

Hinweis

Durch das Drücken des Kontakts in Richtung Kontaktgehäuse werden die Rastzungen des Kontakts von der Gehäuseschulter abgehoben und mit dem Entriegelungswerkzeug entriegelt werden.

  • Drücken Sie zeitgleich das Entriegelungswerkzeug in Richtung Kontaktgehäuse und ziehen Sie den entriegelten Kontakt aus dem Kontaktgehäuse heraus -Pfeil-.
  • Das Entriegelungswerkzeug kann nach Entnahme des Kontakts wieder aus dem Kontaktgehäuse gezogen werden.

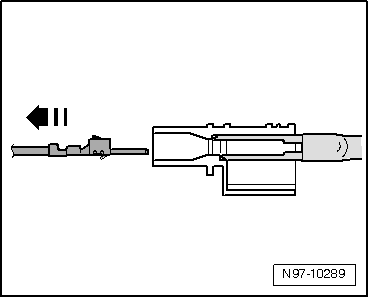

Volkswagen Tiguan. N97-10289

Spezielle Stecksysteme

Hinweis

Gegebenenfalls vorhandene Gehäusesicherungen (Sekundärverriegelungen) müssen vor dem Entriegeln der Kontakte mit dem vorgeschriebenen Werkzeug entriegelt oder entfernt werden.

Faston-Kontakte:

  • Führen Sie das zum Kontaktgehäuse passende Entriegelungswerkzeug in den Entriegelungskanal am Kontaktgehäuse ein.
  • Greifen Sie den Kontakt an der Leitung und drücken Sie ihn leicht in das Kontaktgehäuse hinein.

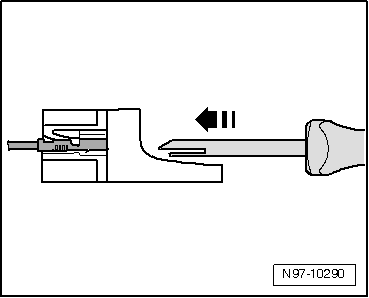

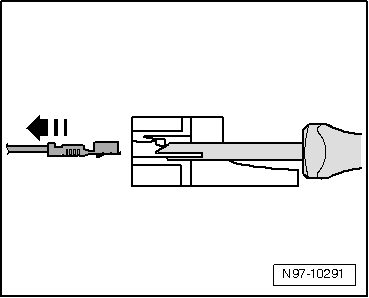

Volkswagen Tiguan. N97-10290

Hinweis

Durch das Drücken des Kontakts in Richtung Kontaktgehäuse werden die Rastzungen des Kontakts von der Gehäuseschulter abgehoben und mit dem Entriegelungswerkzeug entriegelt werden.

  • Drücken Sie zeitgleich das Entriegelungswerkzeug in Richtung Kontaktgehäuse und ziehen Sie den entriegelten Kontakt aus dem Kontaktgehäuse heraus -Pfeil-.
  • Das Entriegelungswerkzeug kann nach Entnahme des Kontakts wieder aus dem Kontaktgehäuse gezogen werden.

Volkswagen Tiguan. N97-10291

GT 150/280 Kontakte:

  • Führen Sie das zum Kontaktgehäuse passende Entriegelungswerkzeug unter der Rastzunge in das Kontaktgehäuse ein.
  • Drücken Sie das Werkzeug bis zum Anschlag -Pfeil- in das Kontaktgehäuse ein.

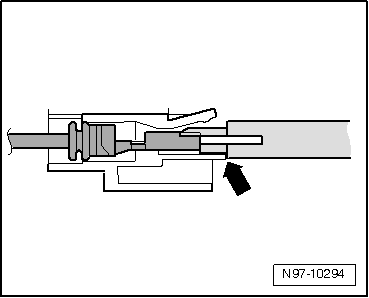

Volkswagen Tiguan. N97-10294

Der Kontakt wird aus dem Kontaktgehäuse ausgeworfen.

  • Das Entriegelungswerkzeug kann nach dem Auswurf des Kontakts wieder aus dem Kontaktgehäuse gezogen werden.

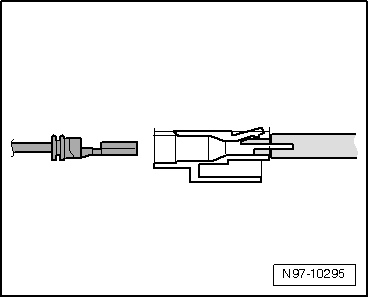

Volkswagen Tiguan. N97-10295

Kontakte ohne Rastzungen:

  • Stecken Sie das Entriegelungswerkzeug unter die Rastzunge des Kontaktgehäuses.
  • Drücken Sie das Entriegelungswerkzeug unter leichtem Anheben -Pfeil- bis zum Anschlag durch.

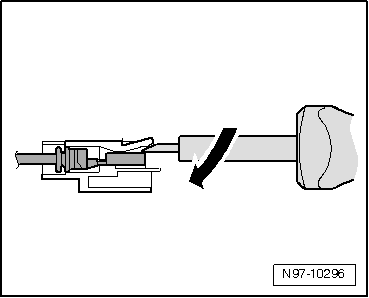

Volkswagen Tiguan. N97-10296

Der Kontakt wird aus dem Kontaktgehäuse ausgeworfen.

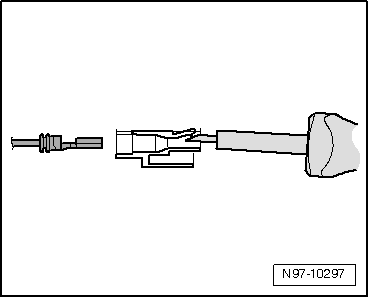

Volkswagen Tiguan. N97-10297
