Volkswagen Tiguan Reparaturanleitung: Digitaler Satellitenradiotuner, für Fahrzeuge USA und Kanada

Allgemeine Hinweise

In Abhängigkeit vom verwendeten Autoradio bzw. Radio-Navigationssystem kann durch die Ausstattung mit einem digitalen Satellitenradiotuner der Empfang auf Radio-Satellitenprogramme erweitert werden.

Bei verbautem "RNS 315" ist der Digitale Satellitenradiotuner im Gerät verbaut

Hinweis

• Bei Beanstandungen ist es unbedingt erforderlich, die Funktion und die Bedienung des Radios/ Radio-Navigationssystems und des digitalen Satellitenradiotuners zu kennen.
• Zusätzliche Informationen, → Bedienungsanleitungen

Bei Instandsetzungsarbeiten oder Fehlersuche, →  Fahrzeugdiagnosetester, Geführte Fehlersuche, → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.

Wird die Batterie wieder angeklemmt, denken Sie bitte daran die Fahrzeugausstattungen (Radio, Uhr, Komfortelektrik usw.) entsprechend des Reparaturleitfadens und/oder der Bedienungsanleitung zu prüfen.

Zum Betrieb des digitalen Satellitenradiotuners ist eine Antenne für Satellitenempfang hinten auf dem Dach verbaut.

Beim Tiguan ist der digitale Satellitenradiotuner unter dem rechten Vordersitz eingebaut.

Fehlersuche

Der digitale Satellitenradiotuner ist mit Eigendiagnose ausgestattet.

Zur Fehlersuche ist der Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" zu verwenden.

Digitalen Satellitenradiotuner aus und einbauen

Ausbauen:

Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:

• Schalten Sie die Zündung und alle elektrischen Verbraucher aus und ziehen Sie den Zündschlüssel ab.

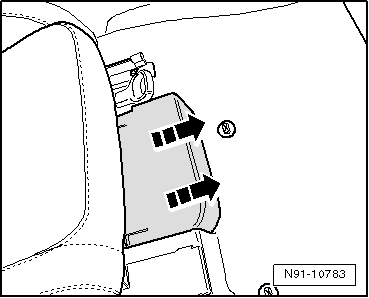

• Schieben Sie die Abdeckung des Sitzes in -Pfeilrichtung- heraus.

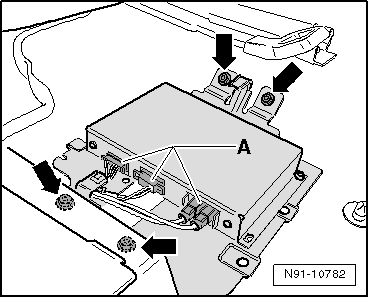

• Trennen Sie die Steckverbindungen -A- und drehen Sie die vier Schrauben -Pfeile- heraus.
• Nehmen Sie den digitalen Satellitenradiotuner zusammen mit der Halterung heraus.

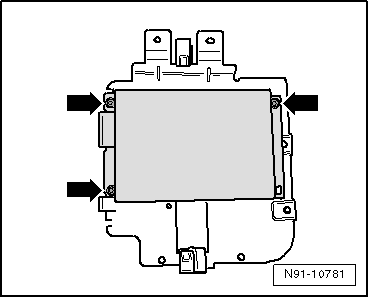

• Drehen Sie die Schrauben -Pfeile- heraus, halten Sie dabei die Muttern unter der Halterung fest, sonst drehen diese sich mit.

Einbauen:

Der Einbau geschieht sinngemäß in umgekehrter Reihenfolge.

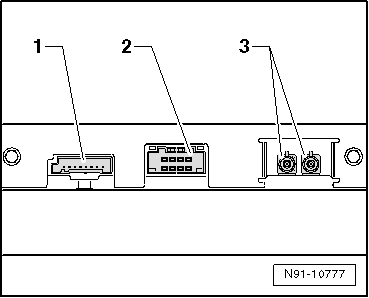

Übersicht über die Mehrsteckverbindungen am digitalen Satellitenradiotuner

1. Anschluss für die Dateneingangs- und Ausgangsinformationen
2. Anschluss für die Spannungsversorgung
3. Anschlüsse für Antennenleitungen

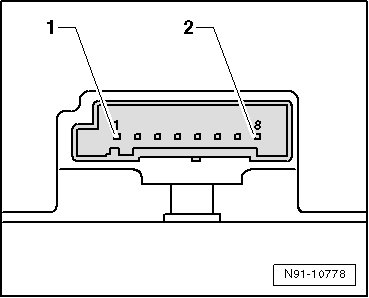

Belegung der Mehrfachsteckverbindung 1

1. CAN-Bus, Low
2. CAN-Bus, High
3. CDX, links, Eingang
4. CDX, rechts, Eingang
5. Audio, minus
6. Audio, Ausgang, links, plus
7. Audio, Ausgang, rechts, plus
8. CDX, minus

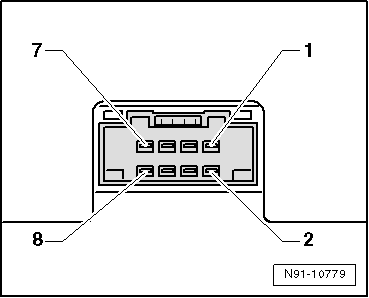

Belegung der Mehrfachsteckverbindung 2

1. Spannungsversorgung, minus
2. Spannungsversorgung, plus
3. nicht belegt
4. nicht belegt
5. nicht belegt
6. nicht belegt
7. nicht belegt
8. nicht belegt

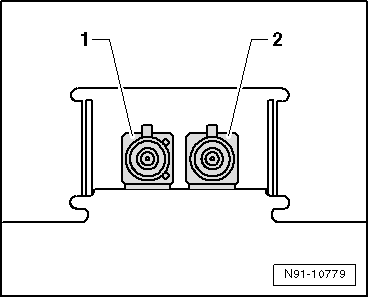

Belegung der Antennensteckverbindungen

1. Antenne, terrestrisch, Eingang, braun
2. Antenne, Satellit, Eingang, grün

Bei Fahrzeugen 11.06 ► ist hier nur noch ein Anschluss vorhanden.
