Volkswagen Tiguan Reparaturanleitung: Interface für externe Multimediageräte -R215-

Allgemeine Hinweise

Über das Interface für externe Multimediageräte -R215- können sowohl analoge (über Eingang Aux-In) als auch digitale (über Eingang USB, iPod) Audioinhalte über das Radio bzw. Radio-Navigationssystem abgespielt werden. Für über den USB- und iPod-Anschluss angeschlossene Geräte ist auch die Bedienung über das Radio bzw. Radio-Navigationssystem möglich. Auch die Anzeige von z. B. ID3-TAG und Titelanzeige erfolgt über das Display des Radios bzw. des Radio-Navigationssystems.

Hinweis

Da die Anzeigefähigkeit von ID3-Tags und Titeln auf dem Display des Radios bzw. des Radio-Navigationssystems von der "Beschaffenheit" der verwendeten Audiodateien abhängig ist, beachten Sie hierzu bitte auch die → Betriebsanleitung des Radios bzw. des Radio-Navigationssystems sowie die → Betriebsanleitung ihres MP3-Players bzw. iPods.

Das Interface für externe Multimediageräte -R215- stellt als Schnittstelle einen Audioeingang (Aux-In), einen USB-Eingang sowie eine iPod-Anbindung (Versorgung, Signal und Audio-In) zur Verfügung. Zum Anschluss des mobilen Geräts an die USB- oder iPod-Schnittstelle des Interface für externe Multimediageräte -R215- wird jeweils eine spezifische Adapterleitung eingesetzt. In das Interface für externe Multimediageräte -R215- ist eine Ablagemöglichkeit für das mobile Gerät integriert, das Laden kann über den USB- bzw. den iPod-Anschluss erfolgen.

Hinweis

Wenn kein 1DIN-Schacht im Fahrzeug zur Verfügung steht, kann das Interface für externe Multimediageräte -R215- auch separat verbaut werden. Dem Kunden kann trotzdem die Universalschnittstelle (Mitsumi-Buchse) durch eine Mitsumi-Mitsumi Verlängerung zugänglich gemacht werden. Dazu muss die Mitsumi-Buchse in das Interieur des Fahrzeugs integriert werden. Die Leitungslängslänge der Mitsumi-Mitsumi Verlängerung darf max. 1500 mm betragen.

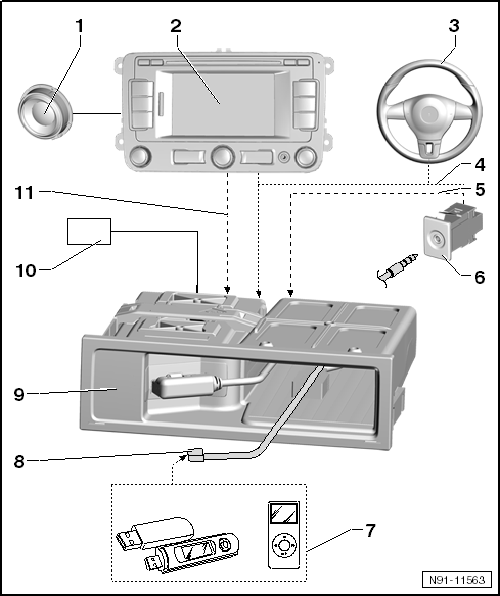

Übersicht über das System Interface für externe Multimediageräte -R215-

1. Lautsprecheranlage vom Radio bzw. Radio-Navigationssystem
2. Radio bzw. Radio-Navigationssystem
3. Multifunktionslenkrad
4. CAN-Bus
5. NF-Leitung
   • Über diese Leitungsverbindung läuft das Audiosignal des an der AUX-In-Buchse angeschlossenen Geräts in das Interface für Multimediageräte.
6. "AUX In" Buchse
   • weitere Informationen zur "AUX In" Buchse
7. Eingabegeräte zum Anschluss an das Interface für externe Multimediageräte -R215-
   • MP3-Player
   • Datensticks
   • iPod-Player
   • Anschluss an das Interface für Multimediageräte über USB-Port
8. Leitungsverbindung zum Interface für externe Multimediageräte -R215-
   • in Form von spezifischen Adapterleitungen je nach anzuschließendem Gerät
9. Interface für externe Multimediageräte -R215-
   • aus- und einbauen
10. Anschluss Versorgungsspannung plus und minus für Interface für externe Multimediageräte -R215-
11. NF-Leitung
    • Über diese Leitungsverbindung läuft das Audiosignal des an der "AUX In"-Buchse angeschlossenen Geräts vom Interface für Multimediageräte in den AUX-Eingang des Radios bzw. Radio-Navigationssystems.

Interface für externe Multimediageräte -R215- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

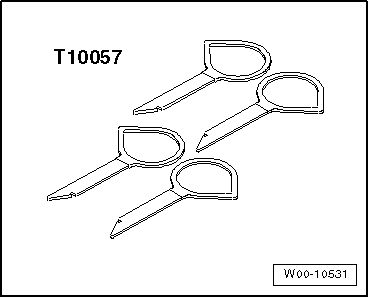

• Entriegelungswerkzeug für Radio -T10057_

Ausbauen:

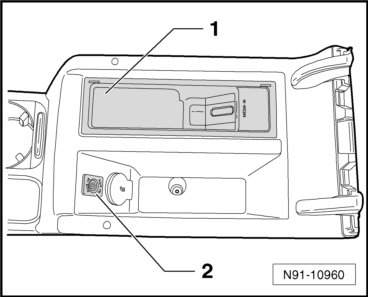

Das Interface für externe Multimediageräte -R215- ist in der Mittelkonsole -1- verbaut.

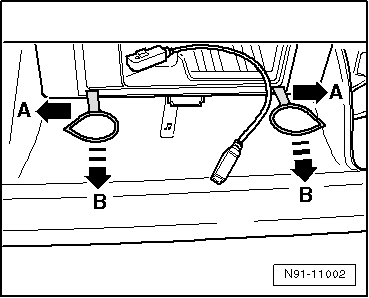

• Stecken Sie das Entriegelungswerkzeug für Radio -T10057- in die vorgesehene Öffnung , bis es einrastet.

• Drücken Sie die Werkzeuge in Richtung -A- und ziehen Sie das Steuergerät in Richtung -B- heraus.

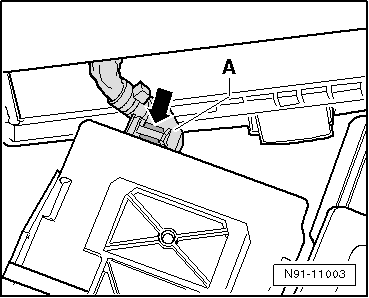

• Entriegeln Sie die Steckverbindung -Pfeil- und ziehen Sie die Steckverbindung -A- am Steuergerät ab.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
