Volkswagen Tiguan Reparaturanleitung: CD-Wechsler

CD-Wechsler aus- und einbauen

Hinweis

• Spielt der CD-Wechsler zwar handelsübliche CDs ab, aber keine selbst gebrannten CD's, so liegt kein Defekt am CD-Wechsler vor. Ein Austauschen des CD-Wechslers aus diesem Grund ist nicht zulässig.
• Es können keine Mix-CDs (CDs, auf denen Computerdaten und zusätzlich auch Musikstücke vorhanden sind) abgespielt werden.
• Es können keine Musik-CDs mit 8 cm Durchmesser (Mini-Discs) abgespielt werden.
• Bei nachträglichem Einbau des CD-Wechslers unbedingt die Radiofunktionen neu codieren.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

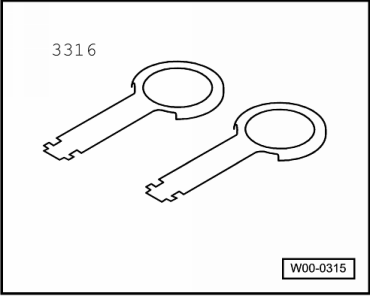

• -3316- Entriegelungswerkzeug für Radio

Das Entriegelungswerkzeug für Radio -3316- besteht aus zwei gleichen Einzelteilen.

Ausbauen:

Hinweis

Der CD-Wechsler ist unter der aufklappbaren Mittelarmlehne eingebaut.

Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:

• Schalten Sie die Zündung und alle elektrischen Verbraucher aus und ziehen Sie den Zündschlüssel ab.
• Öffnen Sie die klappbare Mittelarmlehne vollständig.
• Nehmen Sie im CD-Wechsler verbliebene CDs ggf. heraus.

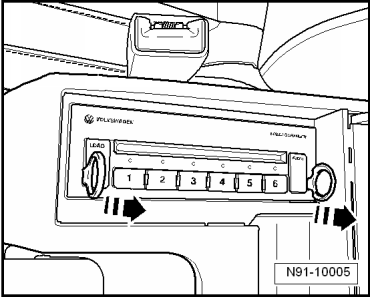

• Schieben Sie die Entriegelungswerkzeuge für Radio -3316- in die dafür vorgesehenen Schlitze links und rechts am CD-Wechsler, bis sie hörbar einrasten.
• Ziehen Sie den CD-Wechsler mit den Entriegelungswerkzeugen heraus -Pfeile-.

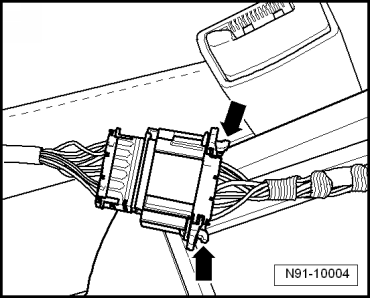

• Entriegeln Sie die Steckverbindung an den mit -Pfeilen- gekennzeichneten Stellen und ziehen Sie diese ab.

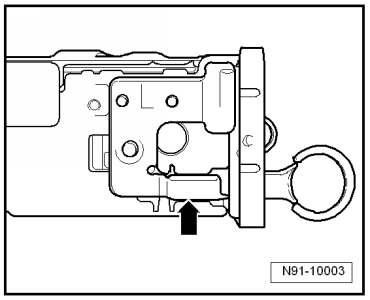

• Drücken Sie auf die Rastklammer -Pfeil- und ziehen Sie dabei die Entriegelungswerkzeuge aus dem ausgebautem Gerät heraus.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge!
