Volkswagen Tiguan Reparaturanleitung: Bremssattel vorn in Stand setzen

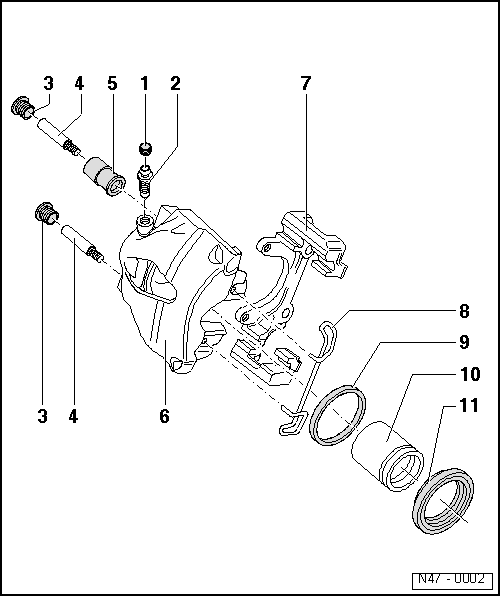

Bremssattel FN 3 - Montageübersicht

• Bei Instandsetzungen kompletten Reparatursatz einbauen.
• Zum Reinigen der Bremse ist ausschließlich nur Spiritus zu verwenden.
• Bremszylinder, Kolben und Dichtring dünn mit Montagepaste G 052 150 A2 bestreichen.

1. Staubkappe
   • auf Entlüftungsventil stecken
2. Entlüftungsventil, 10 Nm
   • vor dem Einschrauben Gewinde leicht mit Montagepaste G 052 150 A2 einfetten
3. Abdeckkappen
   • in Lagerbuchse einsetzen
4. Führungsbolzen, 30 Nm
5. Lagerbuchse
   • in Bremssattel einsetzen
6. Bremssattel
7. Bremsträger
   • mit dem Bremssattel verschrauben
8. Haltefeder
   • mit den beiden Enden in Bohrungen des Bremssattels einsetzen
9. Dichtring
   • aus- und einbauen
10. Kolben
    • aus- und einbauen
    • Kolben vorher dünn mit Montagepaste G 052 150 A2 bestreichen
11. Schutzkappe
    • aus- und einbauen
    • beim Einsetzen des Kolbens nicht beschädigen

Kolben für Bremssattel FN 3 aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

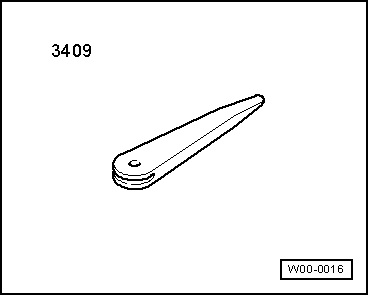

• Demontagekeil -3409-

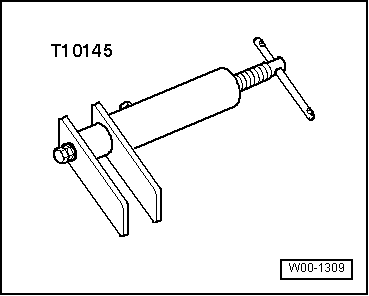

• Kolbenrücksetzvorrichtung -T 10145-

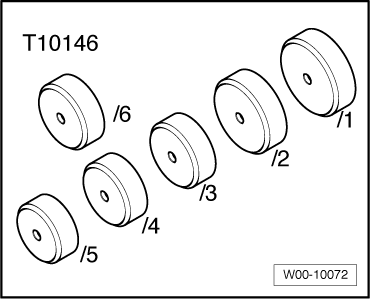

• Montagewerkzeug für Schutzkappen -T10146/6-

Ausbauen

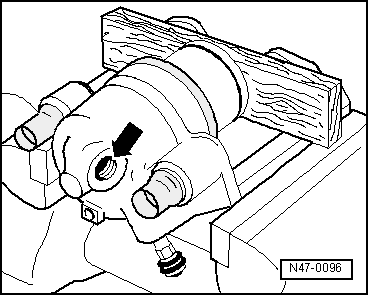

• Kolben mit Druckluft aus dem Bremssattel ausdrücken.

Holzplatte in den Schacht legen, damit der Kolben nicht beschädigt wird.

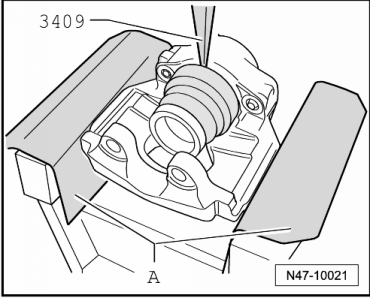

• Schutzkappe mit Montagekeil 3409 vom Bremssattel abhebeln.

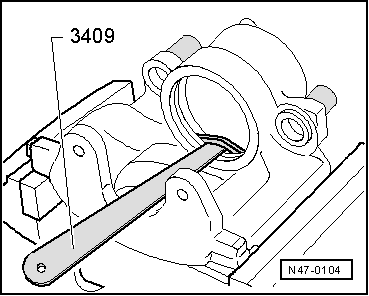

• Dichtring mit Montagekeil 3409 herausnehmen.

Beim Ausbau darauf achten, dass die Oberfläche des Zylinders nicht beschädigt wird.

Einbauen

• Die Flächen von Kolben und Dichtring sind ausschließlich mit Spiritus zu reinigen und anschließend zu trocknen.
• Bestreichen Sie den Kolben und den Dichtring vor dem Einsetzen dünn mit der Montagepaste G 052 150 A2.
• Dichtring in Bremssattel

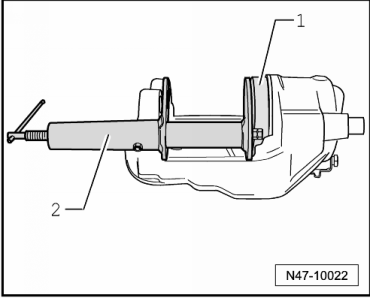

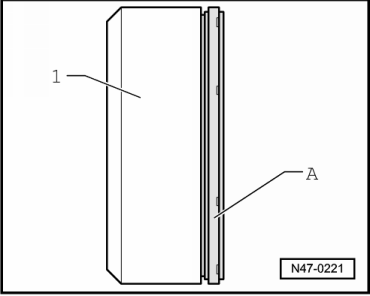

• Setzen Sie die Schutzkappe -A- in das Montagewerkzeug T10146/6 -1- ein.

• Drücken Sie die Schutzkappe mit dem Montagewerkzeug -1- und der Kolbenrücksetzvorrichtung -2- so auf den Bremssattel, dass diese ringsum am Bremssattel anliegt.

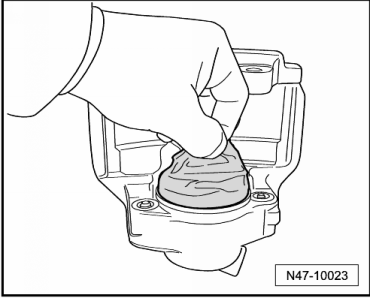

Sitz der Schutzkappe prüfen:

• Die Schutzkappe darf sich nicht mehr von Hand vom Bremssattel abziehen lassen.

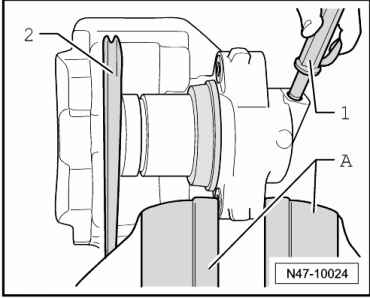

• Drücken Sie den Kolben leicht an die Schutzkappe und arretieren Sie ihn dann, z. B. mit dem Montagekeil -2-, in dieser Stellung.

Kolben nicht verkanten, um Beschädigungen an der Dichtmanschette zu vermeiden.

• Blasen Sie die Schutzkappe mit Druckluft (max. 3 bar) -1- auf. Dabei springt die Schutzkappe auf den Kolben.

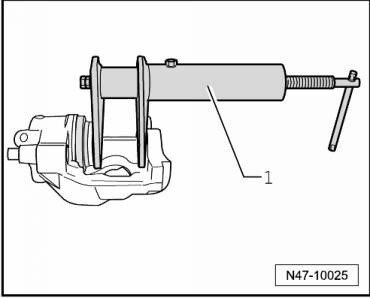

• Drücken Sie den Kolben mit Kolbenrücksetzvorrichtung -1- in den Bremssattel.

Die äußere Dichtlippe der Schutzkappe springt dabei in die Nut am Kolben.
