Volkswagen Tiguan Reparaturanleitung: Abgasreinigung
Montageübersicht - Abgasreinigung
Abgasvorrohr mit Partikelfilter - Montageübersicht
Hinweis
- Abgaskrümmer aus- und einbauen.
- Nach Montagearbeiten an der Abgasanlage darauf achten, dass die
Abgasanlage nicht verspannt wird und ausreichend Abstand zum Aufbau hat.
Gegebenenfalls Klemmhülse lösen und Schalldämpfer und Abgasendrohr so
ausrichten, dass überall ausreichend Abstand zum Aufbau vorhanden ist und
die Aufhängungen gleichmäßig belastet werden.
- Selbstsichernde Muttern sind zu ersetzen.
- Das Entkopplungselement des Abgasvorrohrs ist mit der Transportsicherung
-T10404- gegen Überdehnung zu sichern.
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
- Ringschlüssel für Lambdasonde -3337-
![Volkswagen Tiguan. W00-0206](/images/manuals/505/vw_tiguan_abgasreinigung_531.png)
- Transportsicherung -T10404-
![Volkswagen Tiguan. W00-10762](/images/manuals/505/vw_tiguan_abgasreinigung_532.png)
Hinweis
Wird der Partikelfilter oder der Differenzdruckgeber -G505- gewechselt, muss
der Differenzdruckgeber -G505- zwingend über den Fahrzeugdiagnosetester
angepasst werden: Geführte Funktionen; Differenzdruckgeber -G505- anpassen.

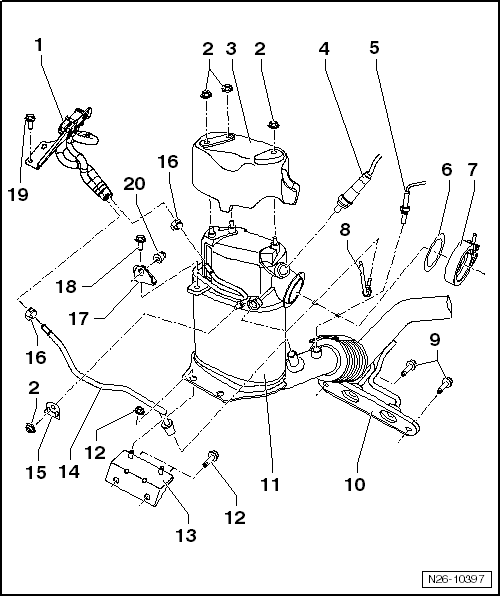

![](/images/manuals/505/vw_tiguan_abgasreinigung_533.png)
- Differenzdruckgeber -G505-
- 10 Nm
- Abschirmung
- Lambdasonde -G39-
- 50 Nm
- Nur das Gewinde mit Heißschraubenpaste -G 052 112 A3- fetten,
Heißschraubenpaste -G 052 112 A3- darf nicht an die Schlitze des
Sondenkörpers kommen
- aus- und einbauen
- Abgastemperaturgeber 4 -G648-
- 60 Nm
- Gewinde des Gebers beschichtet
- nicht zusätzlich fetten oder ölen
- Dichtung
- ersetzen
- Einbaulage beachten
- Schelle, 7 Nm
- Abgastemperaturgeber 3 -G495-
- 60 Nm
- Gewinde des Gebers beschichtet
- nicht zusätzlich fetten oder ölen
- 25 Nm
- Aufhängung
- bei Beschädigung ersetzen
- Partikelfilter
- mit Oxidationskatalysator und Abgasvorrohr
- nach dem Ersetzen muss die Anpassung vom Aschemasseabgleich mit dem
Fahrzeugdiagnosetester auf Nullstellung gebracht werden "Geführte
Funktionen".
- aus- und einbauen.
- 25 Nm
- Halter
- am Zylinderblock festgeschraubt
- Steuerleitung, 45 Nm
- wenn nicht verbaut, mit Blindstopfen verschlossen
- Halter
- am Partikelfilter festgeschraubt
- Klemmschelle
- Halter
- am Zylinderkopf festgeschraubt
- 25 Nm
- 8 Nm
- 25 Nm
Partikelfilter aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

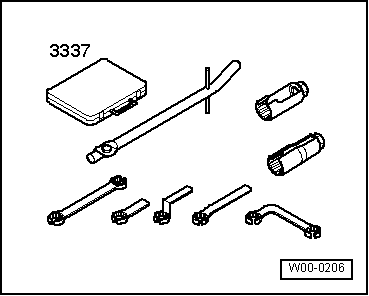

- Ringschlüssel für Lambdasonde -3337-
![Volkswagen Tiguan. W00-0206](/images/manuals/505/vw_tiguan_abgasreinigung_534.png)

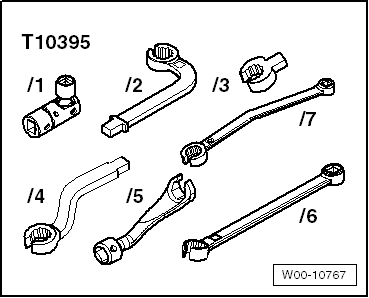

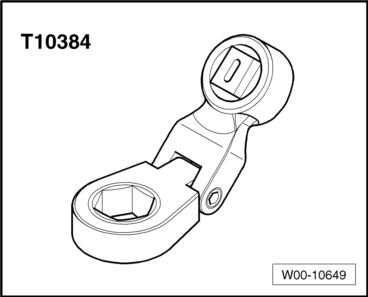

- Ratschenringschlüssel SW 13 -T10384-
![Volkswagen Tiguan. W00-10649](/images/manuals/505/vw_tiguan_abgasreinigung_535.png)
![Volkswagen Tiguan. W00-10767](/images/manuals/505/vw_tiguan_abgasreinigung_536.png)

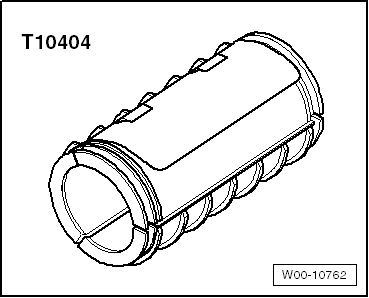

- Transportsicherung für Entkopplungselement -T10404-
- Drehmomentschlüssel -V.A.G 1331-
![Volkswagen Tiguan. W00-10762](/images/manuals/505/vw_tiguan_abgasreinigung_537.png)
Ausbauen
- Motorabdeckung ausbauen.
- Bei Fahrzeugen mit Zusatzheizung die Halter für Kühlmittelleitungen zur
Zusatzheizung vom Zylinderblock bzw. vom Winkelgetriebe und von der Ölwanne
abbauen.
Golf, Golf Plus, Tiguan, Touran, Eos

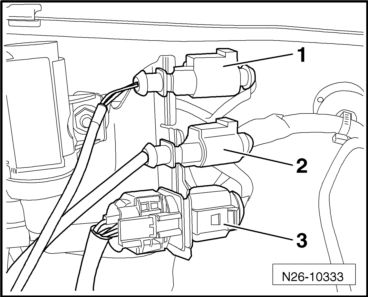

- Steckverbindungen trennen.
- -2-Abgastemperaturgeber 4 -G648-
- -3-Lambdasonde -G39-
![Volkswagen Tiguan. N26-10333](/images/manuals/505/vw_tiguan_abgasreinigung_538.png)

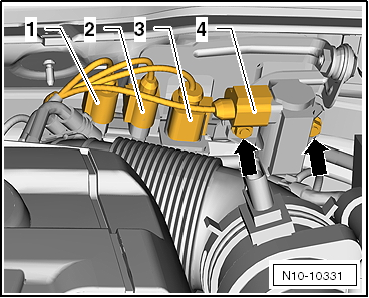

Passat, CC
- Stecker -1- für Abgastemperaturgeber 3
-G495- und Stecker -3- für Lambdasonde -G39-
trennen.
![Volkswagen Tiguan. N10-10331](/images/manuals/505/vw_tiguan_abgasreinigung_539.png)
Fortsetzung für alle Fahrzeuge
- Wärmeschutzmatte an den Kabeln öffnen und Kabel aus den Halterungen
ausfädeln.

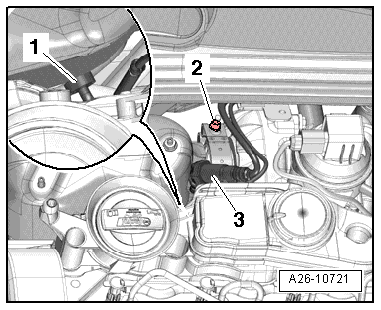

- Lambdasonde -G39--3- und
Abgastemperaturgeber 3 -G495--1- ausbauen.
- Schraube -2- lösen und Schelle abnehmen.
- Schelle der Differenzdruckleitung am Partikelfilter öffnen und
Differenzdruckleitung abziehen.
![Volkswagen Tiguan. A26-10721](/images/manuals/505/vw_tiguan_abgasreinigung_540.png)

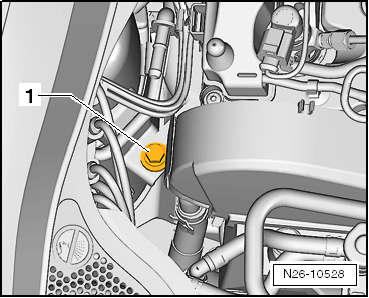

- Befestigungsschraube -1- am oberen Halter
des Partikelfilters abschrauben.
- Geräuschdämpfung ausbauen
![Volkswagen Tiguan. N26-10528](/images/manuals/505/vw_tiguan_abgasreinigung_541.png)

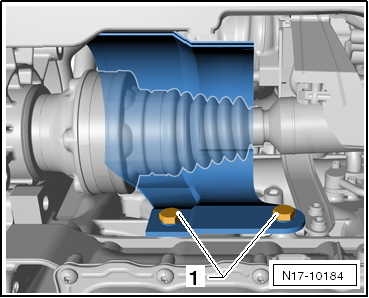

- Falls vorhanden, die Schrauben -Pfeile-
herausdrehen und das Wärmeschutzblech für Gelenkwelle rechts abnehmen.
![Volkswagen Tiguan. N17-10184](/images/manuals/505/vw_tiguan_abgasreinigung_542.png)
Passat, CC

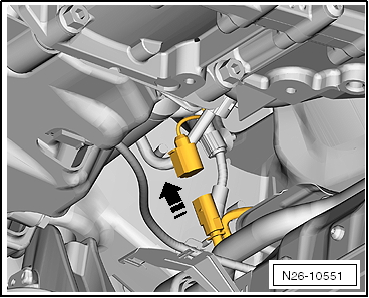

- Stecker für Abgastemperaturgeber 4 -G648- trennen.
![Volkswagen Tiguan. N26-10551](/images/manuals/505/vw_tiguan_abgasreinigung_543.png)
Fortsetzung für alle Fahrzeuge

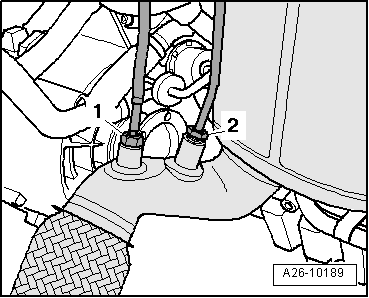

- Abgastemperaturgeber 4 -G648--Pos. 1- aus
dem Abgasrohr hinter dem Partikelfilter herausdrehen.
![Volkswagen Tiguan. A26-10189](/images/manuals/505/vw_tiguan_abgasreinigung_544.png)

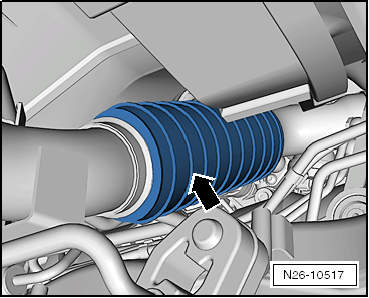

Vorsicht!
Beschädigungsgefahr des Entkopplungselements.
Entkopplungselement sichern.
- Transportsicherung -T10404--Pfeil-
![Volkswagen Tiguan. N26-10517](/images/manuals/505/vw_tiguan_abgasreinigung_545.png)

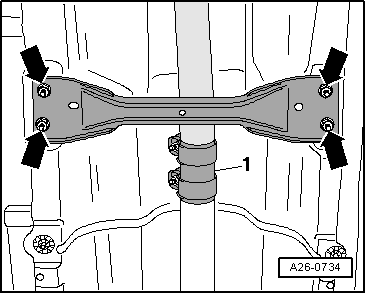

- Muttern der Klemmhülse -1- lösen und die
Klemmhülse nach hinten schieben.
- Muttern -Pfeile- abdrehen und die
Tunnelbrücke vorn abnehmen.
![Volkswagen Tiguan. A26-0734](/images/manuals/505/vw_tiguan_abgasreinigung_546.png)

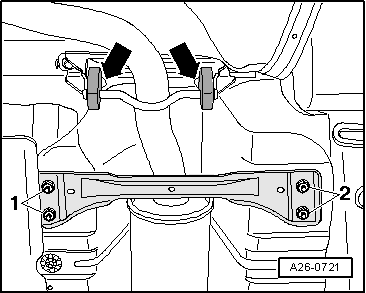

- Muttern -1- und -2-
herausdrehen, Tunnelbrücke hinten -Pfeile-
abnehmen.
![Volkswagen Tiguan. A26-0721](/images/manuals/505/vw_tiguan_abgasreinigung_547.png)

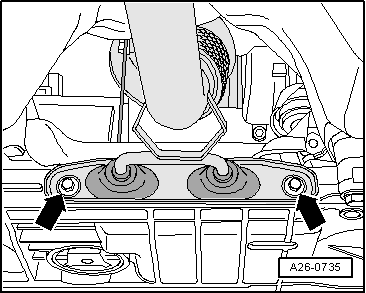

- Schrauben -Pfeile- des Halters
herausdrehen.
- Halter für Partikelfilter abnehmen.
![Volkswagen Tiguan. A26-0735](/images/manuals/505/vw_tiguan_abgasreinigung_548.png)
Weiter für Fahrzeuge mit Frontantrieb.
Weiter für Fahrzeuge mit Allradantrieb.
Fahrzeuge mit Frontantrieb

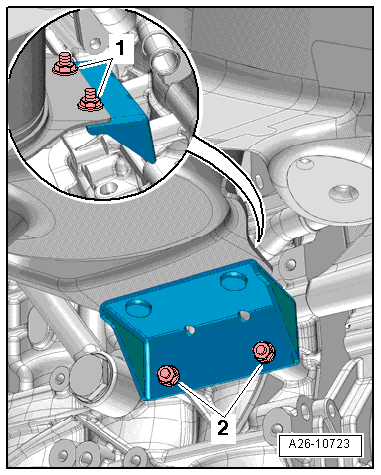

- Befestigungsmuttern -1- oberhalb des
Halters für Partikelfilter mit dem Ratschenringschlüssel -T10384-
abschrauben, Muttern -2- abschrauben.
![Volkswagen Tiguan. A26-10723](/images/manuals/505/vw_tiguan_abgasreinigung_549.png)

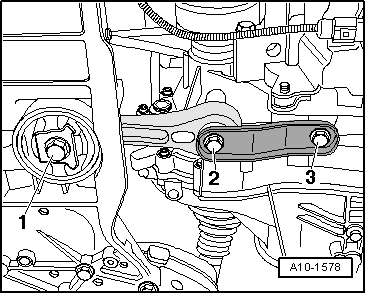

- Schrauben -2- und -3-
für Pendelstütze herausdrehen.
![Volkswagen Tiguan. A10-1578](/images/manuals/505/vw_tiguan_abgasreinigung_550.png)

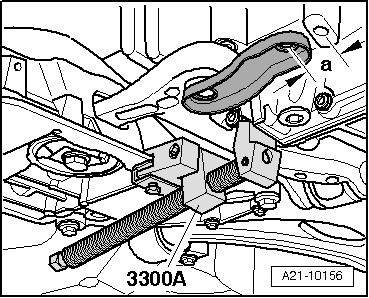

- Motor/Getriebe-Aggregat mit der Abstützvorrichtung für Motor -3300 A- um
das Maß -a- nach vorn drücken.
- Partikelfilter abnehmen und soweit drehen, bis das Abgasrohr nach unten
hängt.
- Hinteren Teil der Abgasanlage an den Halteschlaufen aushängen.
- Hinteren Teil der Abgasanlage so weit wie möglich nach vorn und nach
unten schieben.
![Volkswagen Tiguan. A21-10156](/images/manuals/505/vw_tiguan_abgasreinigung_551.png)

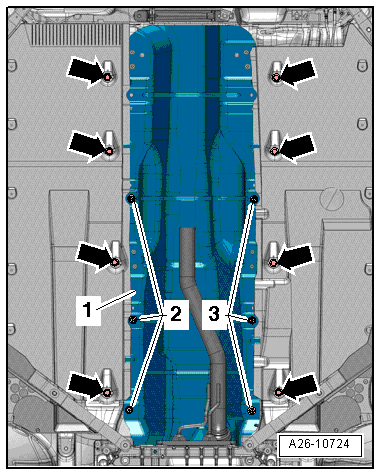

- Muttern -Pfeile- der Abdeckung für
Unterboden herausdrehen.
- Klemmscheiben -2- und
-3- herausdrehen.
- Wärmeschutzblech -1- für Mitteltunnel an
den Abgasrohren vorbei fädeln und abnehmen.
![Volkswagen Tiguan. A26-10724](/images/manuals/505/vw_tiguan_abgasreinigung_552.png)

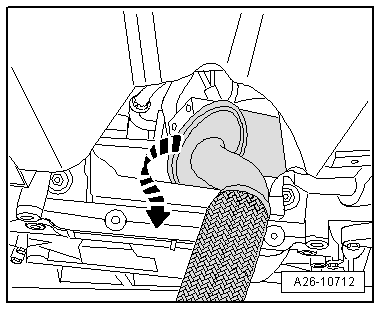

- Partikelfilter durch Drehen um 180º um die eigene Achse durch den Tunnel
herausnehmen.
![Volkswagen Tiguan. A26-10712](/images/manuals/505/vw_tiguan_abgasreinigung_553.png)
Fahrzeuge mit Allradantrieb
- Aggregateträger ausbauen
- Gelenkwelle rechts am Winkelgetriebe abschrauben
- Befestigungsmuttern -1- oberhalb des
Halters für Partikelfilter mit dem Ratschenringschlüssel -T10384-
abschrauben, Muttern -2- abschrauben.
- Partikelfilter nach unten herausnehmen.
![Volkswagen Tiguan. A26-10723](/images/manuals/505/vw_tiguan_abgasreinigung_554.png)
Einbauen
- Anzugsdrehmomente Partikelfilter
- Anzugsdrehmoment Pendelstütze
- Anzugsdrehmoment Schrauben für Wärmeschutzblech, Gelenkwelle
- Anzugsdrehmoment Tunnelbrücken
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Hinweis
- Dichtungen, selbstsichernden Muttern und die Schelle für Partikelfilter
ersetzen.
- Kabelbinder beim Einbau wieder an der gleichen Stelle anbringen.
![Volkswagen Tiguan. A26-10695](/images/manuals/505/vw_tiguan_abgasreinigung_555.png)

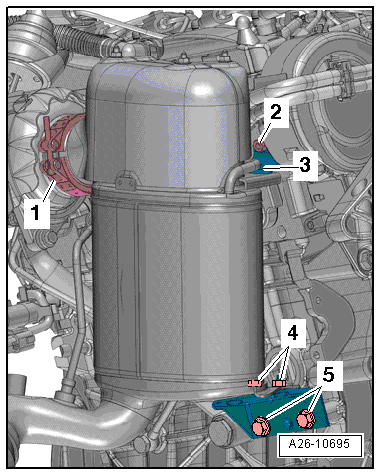

- Reihenfolge beim Einbau des Partikelfilters beachten:
1. |
Partikelfilter am Abgasturbolader ansetzen, Schelle
-1- lose befestigen |
2. |
Schrauben -2 ... 5- von Hand lose eindrehen
- Partikelfilter und Halter müssen sich noch verschieben
lassen
|
3. |
Schelle -1- festziehen |
4. |
Schrauben -2- und -5-
festziehen |
5. |
Schrauben -3- und -4-
festziehen |
- Abgastemperaturgeber 4 -G648- einbauen
Fahrzeuge mit Allradantrieb:
- Gelenkwelle rechts am Winkelgetriebe anschrauben
- Aggregateträger mit Lenkgetriebe einbauen
Fortsetzung für alle Fahrzeuge:
- Abgasanlage spannungsfrei einrichten.
- Lambdasonde -G39- mit Heizung für Lambdasonde -Z19- einbauen.
- Differenzdruckgeber -G505- einbauen.
- Nach Ersetzen des Partikelfilters Anpassung in der Betriebsart "Geführte
Funktionen" durchführen.
