Volkswagen Tiguan Reparaturanleitung: Abgastemperaturregelung

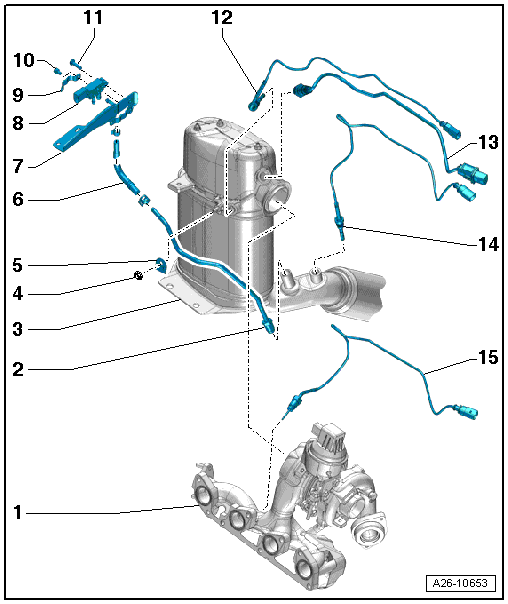

Montageübersicht - Abgastemperaturregelung

Vorsicht!

Die Gewinde der Abgastemperaturgeber -G495- und -G648- sind beschichtet. NICHT zusätzlich mit Heißschraubenpaste fetten und zwingend mit dem unten angegebenen Anzugsdrehmoment anziehen. Es kann ansonsten zum Lösen der Verschraubung und nachfolgenden Ausfällen kommen.

1. Abgasturbolader
2. Steuerleitung, 45 Nm
   • wenn nicht verbaut, mit Blindstopfen verschlossen
3. Partikelfilter
4. 9 Nm
5. Halter
   • am Partikelfilter festgeschraubt
6. Schlauch
7. Halter
   • für Differenzdruckgeber -G505-
8. Differenzdruckgeber -G505-
   • aus- und einbauen
9. Halter
10. 4,5 Nm
11. 8 Nm
12. Abgastemperaturgeber 3 -G495-, 60 Nm
    • aus- und einbauen
    • Gewinde des Gebers beschichtet
    • nicht zusätzlich fetten oder ölen
13. Lambdasonde -G39- mit Heizung für Lambdasonde -Z19-
    • aus- und einbauen
14. Abgastemperaturgeber 4 -G648-, 60 Nm
    • aus- und einbauen
    • Gewinde des Gebers beschichtet
    • nicht zusätzlich fetten oder ölen
15. Abgastemperaturgeber 1 -G235-, 45 Nm
    • aus- und einbauen
    • mit Heißschraubenpaste einstreichen; Heißschraubenpaste

Abgastemperaturgeber aus- und einbauen

Abgastemperaturgeber 1 -G235- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

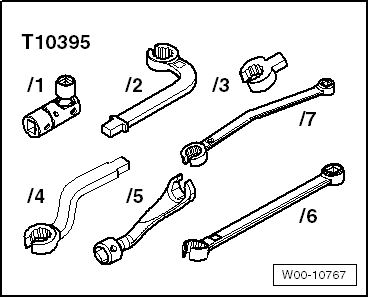

• Werkzeugsatz SW 17 -T10395-

Ausbauen

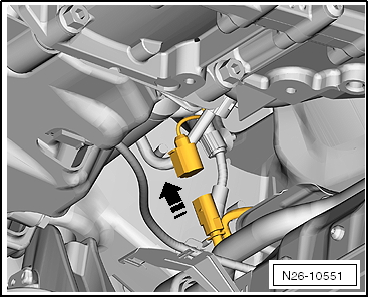

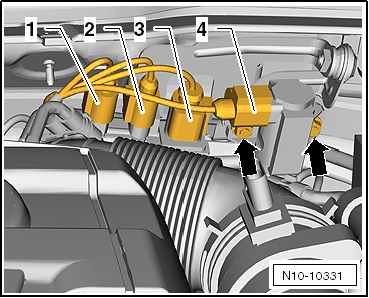

• Elektrische Steckverbindung -3- für Abgastemperaturgeber 1 -G235- trennen und elektrische Leitung frei legen.

Hinweis

Die Verschraubung wird von unten erreicht.

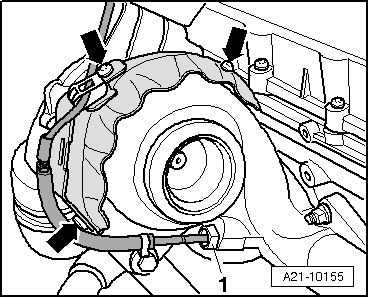

• Abgastemperaturgeber 1 -G235--Pos. 1- aus dem Abgaskrümmer herausschrauben.

Einbauen

• Anzugsdrehmoment

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

• Gewinde des Abgastemperaturgebers mit Heißschraubenpaste einstreichen; Heißschraubenpaste.
• Kabelbinder beim Einbau wieder an der gleichen Stelle anbringen.

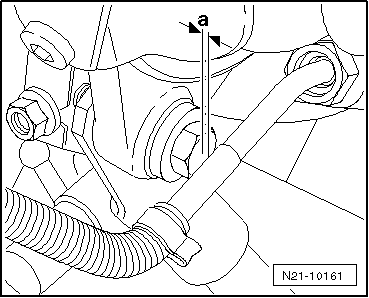

Einbaulage des Abgastemperaturgebers -G235-:

• Abgewinkelter Schaft muss einen Abstand -a- = 3 ... 5 mm zur Verschraubung der Stütze für Abgasturbolader haben.

• Elektrische Anschlüsse und Verlegung.

Abgastemperaturgeber 3 -G495- aus- und einbauen

Vorsicht!

Die Gewinde der Abgastemperaturgeber -G495- und -G648- sind beschichtet. NICHT zusätzlich mit Heißschraubenpaste fetten und zwingend mit dem angegebenen Anzugsdrehmoment  anziehen. Es kann ansonsten zum Lösen der Verschraubung und nachfolgenden Ausfällen kommen.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Werkzeugsatz SW 17 -T10395-

Ausbauen

• Lambdasonde -G39- mit Heizung für Lambdasonde -Z19- ausbauen.
• Elektrische Steckverbindung für Abgastemperaturgeber 3 -G495- trennen und elektrische Leitung frei legen.

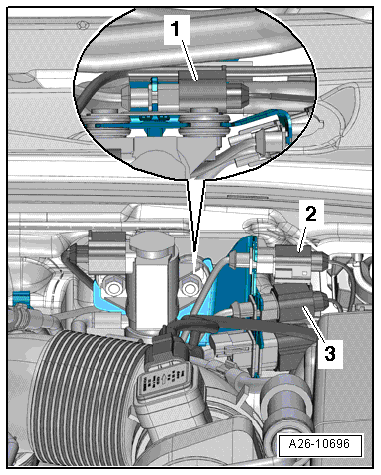

Golf, Golf Plus, Touran, Tiguan, Stecker für Abgastemperaturgeber 3 -G495--Pos. 1-

Passat und CC, Stecker für Abgastemperaturgeber 3 -G495--Pos. 2-

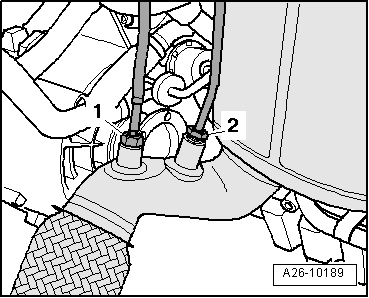

• Abgastemperaturgeber 3 -G495--Pos. 1- herausschrauben.

Einbauen

• Anzugsdrehmoment

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Kabelbinder beim Einbau wieder an der gleichen Stelle anbringen.

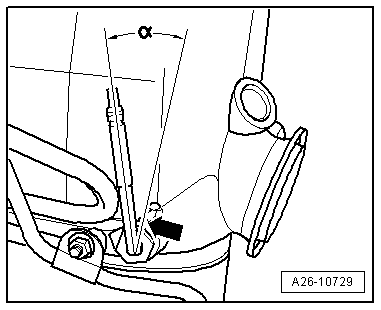

Einbaulage des Abgastemperaturgebers 3 -G495--Pos. 1-:

• Abgewinkeltes Ende zur Fahrzeugseite links.
• Winkel -α- zur Markierung -Pfeil- = etwa 17º.
• Anzugsdrehmoment

• Lambdasonde -G39- mit Heizung für Lambdasonde -Z19- einbauen.
• Elektrische Anschlüsse und Verlegung.

Abgastemperaturgeber 4 -G648- aus- und einbauen

Vorsicht!

Die Gewinde der Abgastemperaturgeber -G495- und -G648- sind beschichtet. NICHT zusätzlich mit Heißschraubenpaste fetten und zwingend mit dem angegebenen Anzugsdrehmoment  anziehen. Es kann ansonsten zum Lösen der Verschraubung und nachfolgenden Ausfällen kommen.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Werkzeugsatz SW 17 -T10395-

Ausbauen

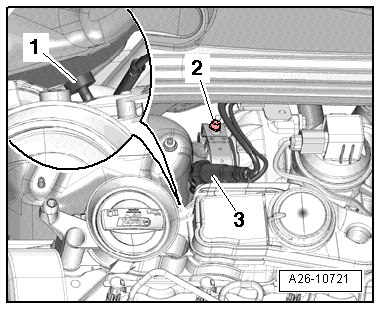

• Elektrische Steckverbindung -2- für Abgastemperaturgeber 4 -G648- trennen und elektrische Leitung frei legen.

Golf, Golf Plus, Tiguan, Touran, Stecker für Abgastemperaturgeber 4 -G648--Pos. 2-

Passat und CC, Stecker für Abgastemperaturgeber 4 -G648-

• Abgastemperaturgeber 4 -G648--Pos. 1- aus dem Abgasrohr hinter dem Partikelfilter herausschrauben.

Einbauen

• Anzugsdrehmoment

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

• Elektrische Anschlüsse und Verlegung.
