Volkswagen Tiguan Reparaturanleitung: Kühlmittelrohre

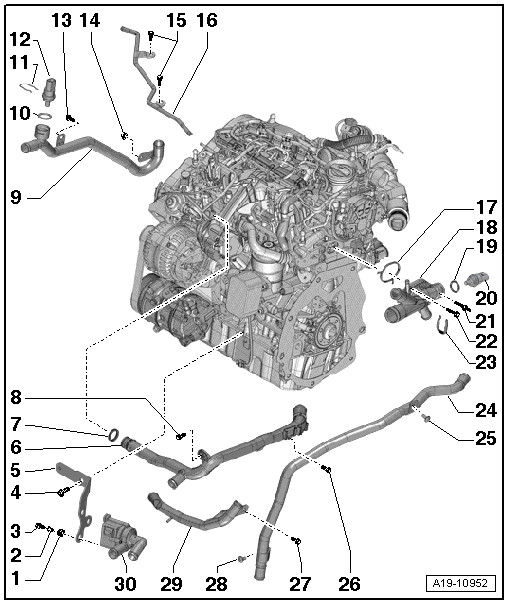

Montageübersicht - Kühlmittelrohre
![](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_362.png)
- Tülle
- Hülse
- 2,7 Nm
- 40 Nm
- Halter
- für Pumpe 2 für Kühlmittelumlauf -V178-
- Kühlmittelrohr vorn
- O-Ring
- 8 Nm
- Kühlmittelrohr rechts
- O-Ring
- Halteklammer
- Kühlmitteltemperaturgeber am Kühlerausgang -G83-
- 9 Nm
- 9 Nm
- 9 Nm
- Kühlmittelleitung
- Dichtung
- Anschlussstutzen
- O-Ring
- Kühlmitteltemperaturgeber -G62-
- Doppelschraube, 9 Nm
- 9 Nm
- Halteklammer
- Kühlmittelrohr links
- 9 Nm
- 9 Nm
- 9 Nm
- 13 Nm
- Kühlmittelrohr vorn oben
- Pumpe 2 für Kühlmittelumlauf -V178-
Vorsicht!
Nach Wechsel der Pumpe für Kühlmittelumlauf muss das Kühlsystem zwingend mit
dem VAS 6096 entlüftet werden. Es kann ansonsten wegen Lufteinschlüssen zu Folgeschäden
am Kühler für Abgasrückführung durch Überhitzung kommen.
Kühlmittelrohre aus- und einbauen
Kühlmittelrohr vorn aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
![Volkswagen Tiguan. W00-0353](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_363.png)

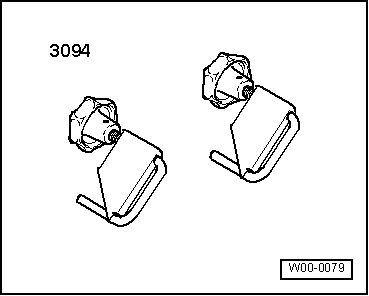

- Schlauchklemmen bis 25 mm -3094- für Fahrzeuge mit
Doppelkupplungsgetriebe
![Volkswagen Tiguan. W00-0079](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_364.png)

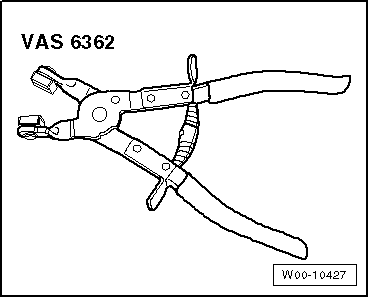

- Schlauchschellenzange -VAS 6362-
![Volkswagen Tiguan. W00-10427](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_365.png)
Ausbauen
- Kühlmittel ablassen
- Luftfiltergehäuse ausbauen
![Volkswagen Tiguan. W00-10427](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_366.png)
![Volkswagen Tiguan. A27-0193](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_367.png)

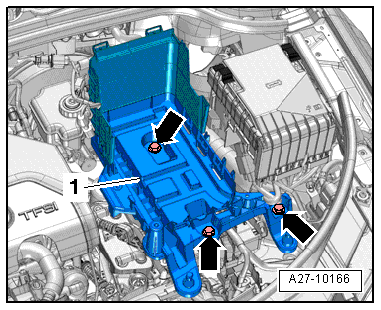

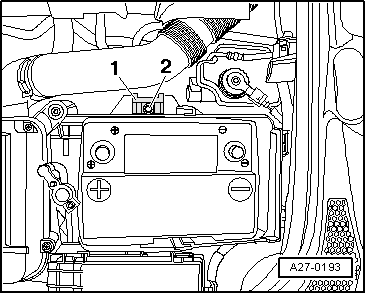

- Schrauben -Pfeile- herausdrehen und die
Batterieaufnahme -1- herausnehmen.
- Schlauch -1- für Kurbelgehäuseentlüftung
von der Zylinderkopfhaube abziehen. Dazu die Entriegelungstasten drücken.
![Volkswagen Tiguan. A27-10166](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_368.png)

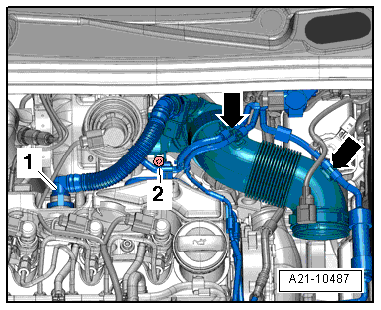

- Unterdruckschläuche -Pfeile- am
Luftführungsrohr freilegen.
- Schraube -2- herausdrehen, Luftführungsrohr
mit Ansaugstutzen nach hinten schwenken und vom Abgasturbolader abziehen.
![Volkswagen Tiguan. A21-10487](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_369.png)

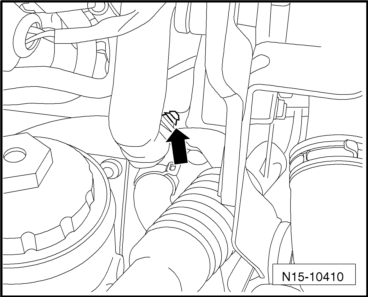

- Leitungsstrang aus dem Halter -Pfeil-
clipsen.
![Volkswagen Tiguan. N15-10410](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_370.png)

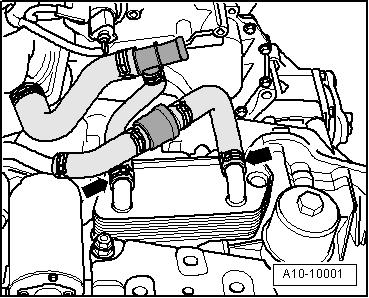

Fahrzeuge mit Doppelkupplungsgetriebe:
- Kühlmittelschläuche mit Schlauchklemmen -3094- abklemmen und vom
Getriebeölkühler abziehen. Dazu die Schlauchschellen
-Pfeile- lösen.
![Volkswagen Tiguan. A10-10001](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_371.png)
Fortsetzung für alle Fahrzeuge:

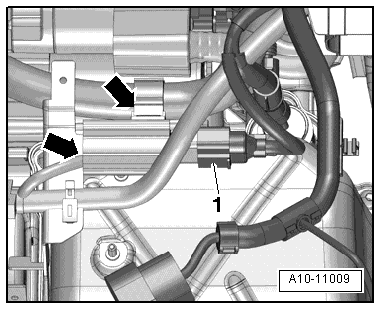

- Leitungsstränge -Pfeile- und elektrische
Steckverbindung -1- am Halter frei legen.
![Volkswagen Tiguan. A10-11009](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_372.png)

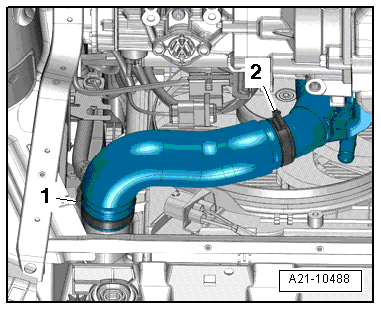

- Luftführungsschlauch ausbauen. Dazu die Schlauchschellen
-1- und -2- lösen.
![Volkswagen Tiguan. A21-10488](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_373.png)
- Schrauben -2, 5- und
-Pfeile- herausdrehen.

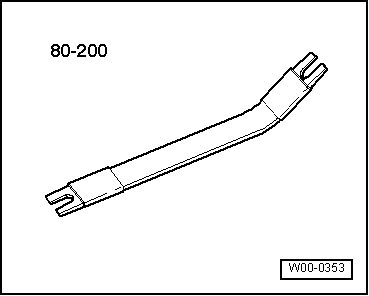

- Elektrische Leitungen und Schläuche mit Abdrückhebel -80 - 200- am
Luftführungsrohr links frei legen.
- Schlauchschelle -3- lösen und das
Luftführungsrohr links abnehmen.
![Volkswagen Tiguan. A21-10493](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_374.png)
- Schlauchschellen -1- lösen und die
Kühlmittelschläuche abziehen.
![Volkswagen Tiguan. A19-10992](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_375.png)

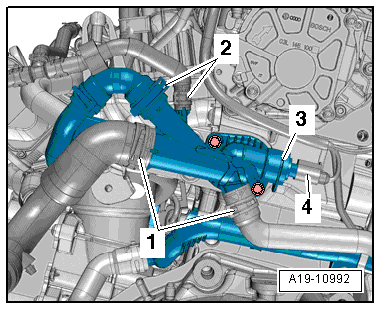

- Elektrische Steckverbindung -1- für
Hallgeber -G40- aus dem Halter nehmen.
- Halter vom Kühlmittelrohr vorn abbauen.
![Volkswagen Tiguan. A19-10993](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_376.png)

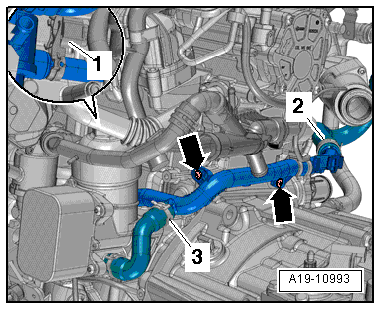

- Schlauchschellen -2- und
-3- lösen und die Kühlmittelschläuche abziehen.
- Schrauben -Pfeile- herausdrehen und
Kühlmittelrohr vorn aus dem 4/2-Wege-Ventil ziehen.
![Volkswagen Tiguan. A19-10993](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_377.png)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Hinweis
- Dichtungen, Dichtringe und O-Ringe ersetzen.
- Schlauchstutzen sowie Luftführungsrohre und -schläuche müssen vor
dem Montieren frei von Öl und Fett sein.
- Alle Schlauchverbindungen mit Schlauchschellen sichern, die dem
Serienstand entsprechen.
- Dichtfläche für O-Ring reinigen oder glätten.
- O-Ring mit Kühlmittel benetzen und auf das Kühlmittelrohr vorn
aufschieben.
- Kühlmittelrohr vorn in das 4/2-Wege-Ventil einschieben.
- Elektrische Anschlüsse und Verlegung.
- Kühlmittel auffüllen.
Kühlmittelrohr vorn oben aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

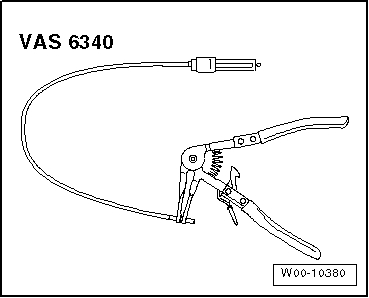

- Schlauchklemmenzange -VAS 6340-
![Volkswagen Tiguan. W00-10380](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_378.png)
- Schlauchschellenzange -VAS 6362-
![Volkswagen Tiguan. W00-10427](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_379.png)
Ausbauen
- Motorabdeckung ausbauen.
- Luftfiltergehäuse ausbauen.
- Kühlmittel ablassen.

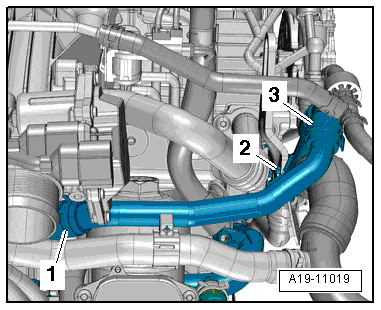

- Schraube -2- herausdrehen.
- Schlauchschellen -1- und
-3- lösen und die Kühlmittelschläuche abziehen.
- Kühlmittelrohr vorn oben abnehmen.
![Volkswagen Tiguan. A19-11019](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_380.png)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Kühlmittelrohr links aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
![Volkswagen Tiguan. W00-0353](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_381.png)
- Schlauchklemmen bis 25 mm -3094-
![Volkswagen Tiguan. W00-0079](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_382.png)

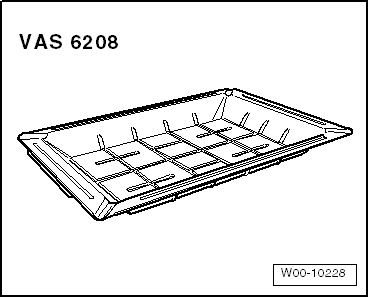

- Auffangwanne für Werkstattkräne -VAS 6208-
![Volkswagen Tiguan. W00-10228](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_383.png)
- Schlauchschellenzange -VAS 6362-
![Volkswagen Tiguan. W00-10427](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_384.png)
Ausbauen
- Geräuschdämpfung ausbauen
- Luftfiltergehäuse ausbauen
- Leitungsstränge -Pfeile- und die
elektrische Steckverbindung -1- am Halter
freilegen.
![Volkswagen Tiguan. A10-11009](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_385.png)

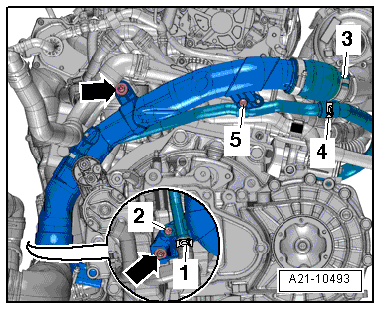

- Schlauchschellen -1- und
-2- lösen und den Luftführungsschlauch
ausbauen.
![Volkswagen Tiguan. A21-10488](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_386.png)
- Schrauben -2-, -5-
und -Pfeile- herausdrehen.
- Elektrische Leitungen und Schläuche mit Abdrückhebel -80 - 200- am
Luftführungsrohr links frei legen.
- Schlauchschelle -3- lösen und
Luftführungsrohr links abnehmen.
- Auffangwanne für Werkstattkräne -VAS 6208- unter den Motor stellen.
- Kühlmittelschläuche mit Schlauchklemmen -3094- abklemmen und die
Schlauchschellen -1- und
-4- lösen.
- Kühlmittelschläuche vom Kühlmittelrohr links abziehen.
- Kühlmittelrohr links abnehmen.
![Volkswagen Tiguan. A21-10493](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_387.png)
Einbauen
![Volkswagen Tiguan. A21-10493](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_388.png)
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Hinweis
- Schlauchstutzen sowie Luftführungsrohre und -schläuche müssen vor
dem Montieren frei von Öl und Fett sein.
- Schlauchverbindungen mit Schlauchschellen sichern, die dem
Serienstand entsprechen.
- Elektrische Anschlüsse und Verlegung.
- Kühlmittel auffüllen.
Kühlmittelrohr rechts aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
- Schlauchklemmen bis 25 mm -3094-
![Volkswagen Tiguan. W00-0079](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_389.png)
- Auffangwanne für Werkstattkräne -VAS 6208-
![Volkswagen Tiguan. W00-10228](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_390.png)
- Schlauchschellenzange -VAS 6362-
Ausbauen
![Volkswagen Tiguan. W00-10427](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_391.png)

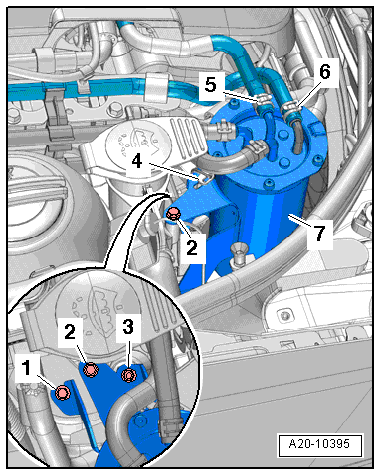

- Schraube -1- lösen und die Schraube
-2- und die Mutter -3-
herausdrehen.
- Halter -4- vom Kraftstofffilter abnehmen,
Kraftstofffilter -7- mit angeschlossenen
Kraftstoffschläuchen -5- und
-6- zur Seite legen.
- Geräuschdämpfung ausbauen
- Radhausschale vorn rechts ausbauen
![Volkswagen Tiguan. A20-10395](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_392.png)
- Auffangwanne für Werkstattkräne -VAS 6208- unter den Motor stellen.
- Stecker -3- am Kühlmitteltemperaturgeber am
Kühlerausgang -G83- abziehen.
- Kühlmittelschläuche mit Schlauchklemmen -3094- abklemmen.
![Volkswagen Tiguan. A19-10640](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_393.png)

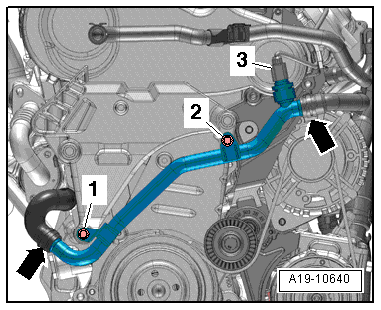

- Schlauchschellen -Pfeile- lösen und die
Kühlmittelschläuche vom Kühlmittelrohr rechts abziehen.
- Die Mutter -1- und die Schraube
-2- herausdrehen und Kühlmittelrohr rechts
abnehmen.
![Volkswagen Tiguan. A19-10640](/images/manuals/505/vw_tiguan_k_uhlmittelrohre_394.png)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Hinweis
Schlauchverbindungen mit Schlauchschellen sichern, die dem Serienstand
entsprechen.
