Volkswagen Tiguan Reparaturanleitung: Kühler/Kühlerlüfter

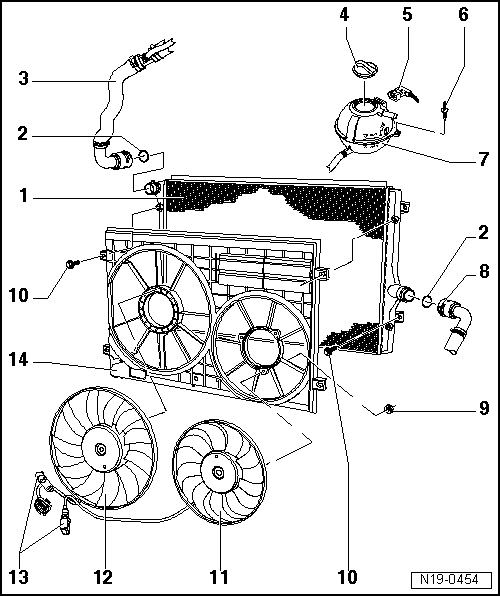

Montageübersicht - Kühler/Kühlerlüfter
![](/images/manuals/505/vw_tiguan_k_uhler_k_uhlerl_ufter_395.png)
- Kühler
- aus- und einbauen
- nach dem Ersetzen das gesamte Kühlmittel erneuern
- O-Ring
- bei Beschädigung ersetzen
- Kühlmittelschlauch oben
- Anschlussplan für Kühlmittelschläuche
- Verschlussdeckel
- mit Kühlsystemprüfgerät -V.A.G 1274- und Adapter -V.A.G 1274/9-
prüfen
- Stecker
- 5 Nm
- Ausgleichsbehälter
- Dichtigkeit des Kühlsystems mit Kühlsystemprüfgerät -V.A.G 1274- und
Adapter -V.A.G 1274/8- prüfen
- Kühlmittelschlauch unten
- Anschlussplan für Kühlmittelschläuche
- 5 Nm
- 5 Nm
- Kühlerlüfter -V7-
- Kühlerlüfter rechts -V35-
- Stecker
- Luftführungshutze
Kühler aus- und einbauen
![](/images/manuals/505/vw_tiguan_k_uhler_k_uhlerl_ufter_396.png)

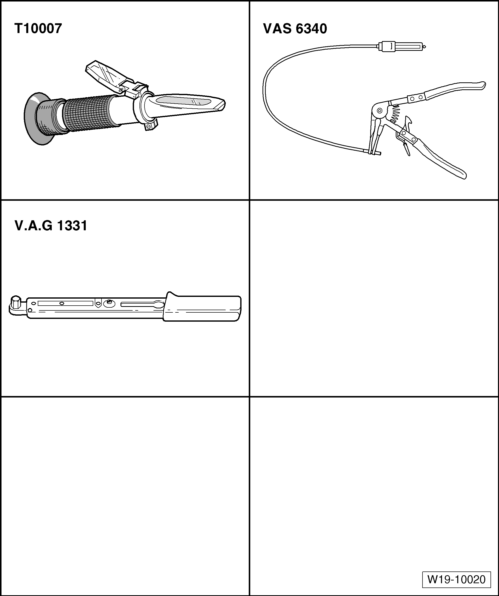

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
- Refraktometer -T10007A-
- Drehmomentschlüssel -V.A.G 1331/-
- Schlauchklemmenzange -VAS 6340-
Ausbauen
- Kühlmittel ablasen
- Kühlmittelschläuche vom Kühler abziehen.
- Stecker für Kühlerlüfter abziehen.Luftführungshutze mit Lüftern ausbauen
- Befestigungsschrauben des Kühlers herausschrauben und den Kühler nach
oben herausnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu
beachten:
Lüfterzarge mit Kühlerlüfter aus- und einbauen
Ausbauen
- Motorabdeckung ausbauen.
- Luftfiltergehäuse mit Luftmassenmesser und dem Verbindungsrohr ausbauen.
- Die oberen Schrauben -Pfeile oben- der
Luftführungshutze herausdrehen.
- Geräuschdämpfung ausbauen
![Volkswagen Tiguan. A19-0473](/images/manuals/505/vw_tiguan_k_uhler_k_uhlerl_ufter_397.png)

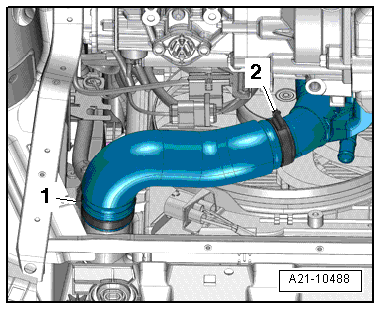

- Verbindungsschlauch "heiße Seite" zum
Ladeluftrohr ausbauen. Dazu die Schlauchschelle -1-
und -2- lösen.
![Volkswagen Tiguan. A21-10488](/images/manuals/505/vw_tiguan_k_uhler_k_uhlerl_ufter_398.png)

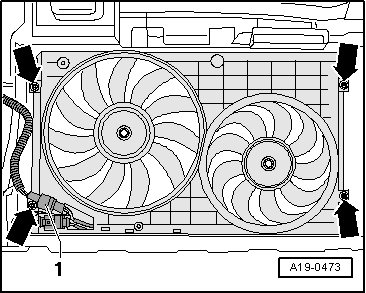

- Steckverbindung -1- trennen.
- Die unteren Schrauben -Pfeile unten-
herausdrehen.
- Luftführungshutze mit den Kühlerlüftern nach oben herausnehmen.
![Volkswagen Tiguan. A19-0473](/images/manuals/505/vw_tiguan_k_uhler_k_uhlerl_ufter_399.png)

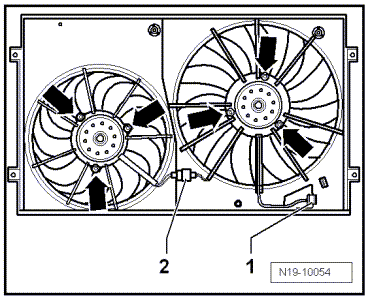

- Steckverbindung -1- und (wenn vorhanden)
-2- und die Leitungen freilegen.
- Muttern -Pfeile- abschrauben und die
Kühlerlüfter herausnehmen.
![Volkswagen Tiguan. N19-10054](/images/manuals/505/vw_tiguan_k_uhler_k_uhlerl_ufter_400.png)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge.
Montageübersicht - Kühlmittelrohre
Tülle
nicht einzeln erhältlich
Hülse
nicht einzeln erhältlich
2,7 Nm
40 Nm
Halter
für Pumpe 2 für Kühlmitteluml ...
