Volkswagen Tiguan Reparaturanleitung: Dichtring für Flansch/Kardanwelle am Achsantrieb hinten ersetzen (Achsantrieb eingebaut)

Volkswagen Tiguan Reparaturanleitung / Kardanwelle und Achsantrieb hinten / Achsantr., Ausglgetr., Diffsperre. / Dichtring für Flansch/Kardanwelle am Achsantrieb hinten ersetzen (Achsantrieb eingebaut)

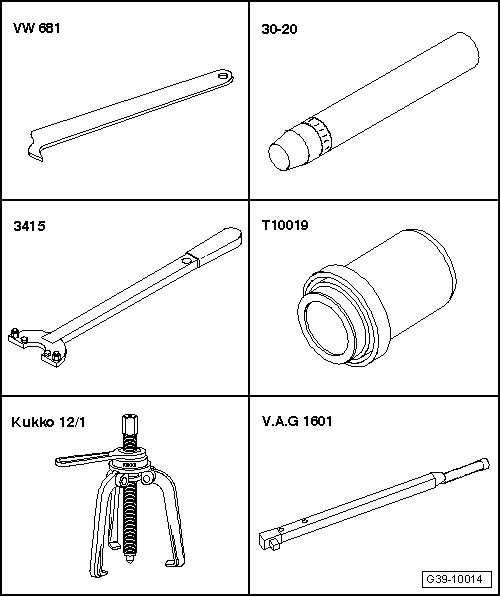

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Ausdrückhebel -VW 681-
  • Treibhülse -30-20-
  • Gegenhalter -3415-
  • Druckstück -T10019-
  • Abziehvorrichtung -Kukko 12/1-
  • Drehmomentschlüssel -V.A.G 1601-

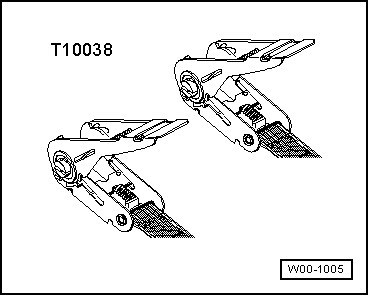

  • Spanngurt -T10038-

Volkswagen Tiguan. W00-1005

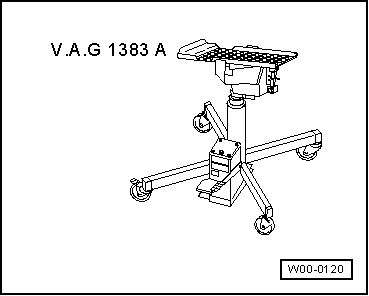

  • Motor- und Getriebeheber -V.A.G 1383 A- mit Universalaufnahme -V.A.G 1359/2-
  • Sicherungsmittel -D 000 600-
  • Schraube M10 x 25
  • Innensechskantschraube M8 x 15

Volkswagen Tiguan. W00-0120

Ausbauen

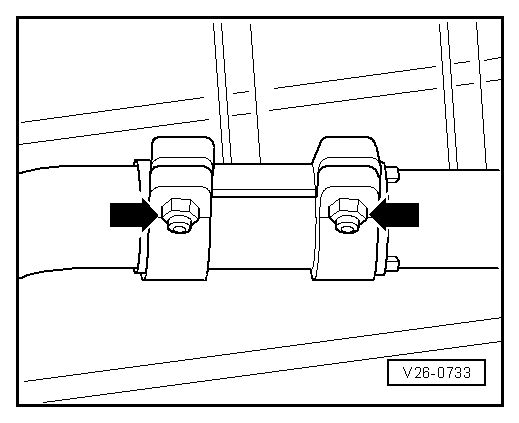

  • Trennen Sie die Abgasanlage an der Klemmhülse -Pfeile- und bauen Sie den hinteren Teil der Abgasanlage aus.

Volkswagen Tiguan. V26-0733

Hinweis

Das Abkoppelelement der Abgasanlage darf nicht mehr als 10 º geknickt werden - Beschädigungsgefahr.

  • Bauen Sie die Gelenkscheibe hinten aus:
    • Golf
    • Passat

Golf

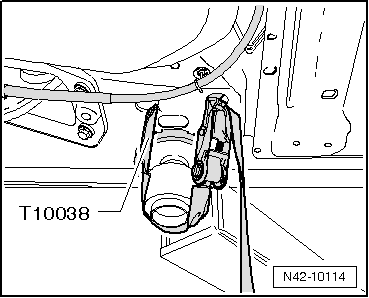

  • Verzurren Sie das Fahrzeug mit den Spanngurten -T10038- an der Hebebühne.

Volkswagen Tiguan. N42-10114

Passat

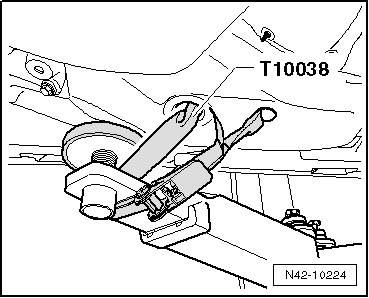

  • Verzurren Sie das Fahrzeug mit den Spanngurten -T10038- an der Hebebühne.

Volkswagen Tiguan. N42-10224

Fortsetzung für alle Fahrzeuge

ACHTUNG!

Wird das Fahrzeug nicht verzurrt, besteht die Gefahr das es von der Hebebühne abrutschen kann.

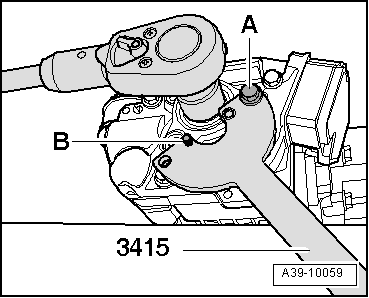

  • Sechskantmutter für den Flansch/Kardanwelle abschrauben.

Volkswagen Tiguan. A39-10059

  1. Sechskantschrauben M10 x 25
  2. Innensechskantschraube M8 x 15 (wird von der Rückseite in den Gegenhalter -3415- eingedreht)

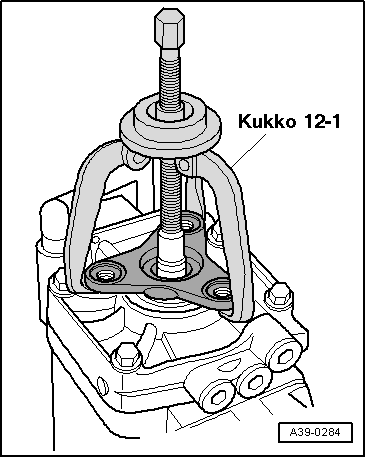

  • Ziehen Sie den Flansch/Kardanwelle ab. Bei Schwergängigkeit Abziehvorrichtung -Kukko 12/1- verwenden.

Volkswagen Tiguan. A39-0284

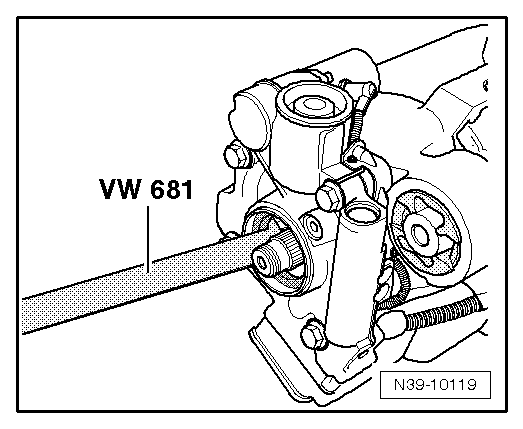

  • Dichtring mit dem Ausdrückhebel -VW 681- ausziehen.

Volkswagen Tiguan. N39-10119

Einbauen

  • Neuen Dichtring vor dem Einbau am Außendurchmesser und zwischen den Dichtlippen mit Hochleistungs-Öl für Haldex-Kupplung leicht ölen.

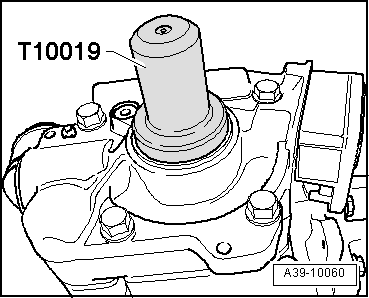

  • Neuen Dichtring mit Druckstück -T10019- bis Anschlag eintreiben. Dabei Dichtring nicht verkanten.
  • Flansch/Kardanwelle mit Treibhülse -30 - 20- auftreiben.

Volkswagen Tiguan. A39-10060

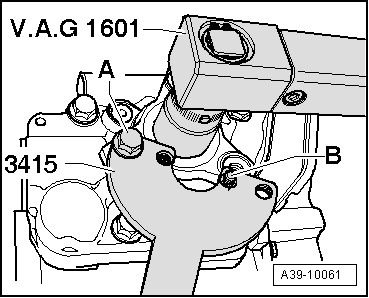

  • Neue Sechskantmutter mit Sicherungsmittel -D 000 600- einsetzen und mit Anziehdrehmoment  festziehen.
  1. Sechskantschrauben M10 x 20
  2. Innensechskantschraube M8 x 15 (wird von der Rückseite in den Gegenhalter -3415- eingedreht)

Volkswagen Tiguan. A39-10061

  • Bauen Sie die Gelenkscheibe hinten ein:
    • Golf
    • Passat
  • Bauen Sie die Abgasanlage ein und richten Sie anschließend die Abgasanlage spannungsfrei ein
  • Ölstand in der Haldex-Kupplung prüfen

Anzugsdrehmoment

Bauteil   Nm
Flansch/Kardanwelle an Achsantrieb hinten 210
