Volkswagen Tiguan Reparaturanleitung: Dichtringe für Flanschwellen ersetzen

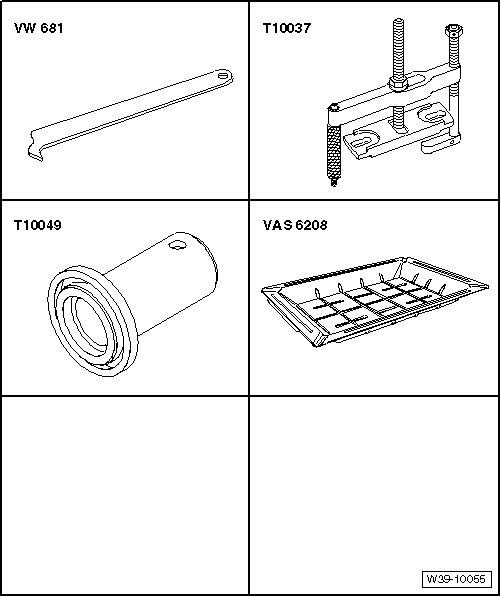

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Ausdrückhebel -VW 681-
  • Platte aus Abziehvorrichtung -T10037-
  • Druckstück -T10049-
  • Auffangwanne für Werkstattkräne -VAS 6208-
  • Dichtfett -G 052 128 A1-

Dichtring für Flanschwelle ausbauen

Dichtring rechts:

  • Achsantrieb ausbauen.
  • Achsantrieb ausbauen Golf 2004 ►
  • Golf 2009 ►
  • Passat 2006►
  • Passat CC und CC und Passat 2011 ►
  • Tiguan

Dichtring links:

  • Gelenkwelle ausbauen → Fahrwerk, Achsen, Lenkung;

Weiter für beide Seiten:

Flanschwelle ausbauen

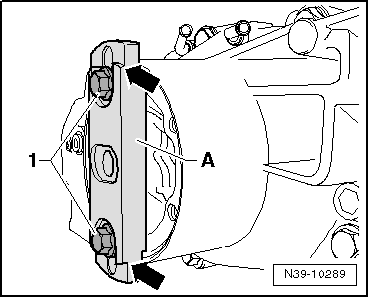

  • Platte -A- der Abziehvorrichtung -T10037- handfest mit zwei Schrauben M8 X 30 -1- an den Flansch schrauben.

Volkswagen Tiguan. N39-10289

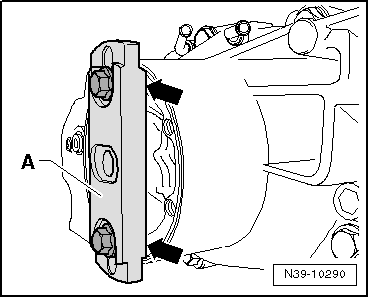

Die Absätze -Pfeile- für größere Flanschdurchmesser zeigen nach außen.

  • Schrauben abwechselnd jeweils eine Umdrehung festdrehen, bis der Flansch an der Platte anliegt -Pfeile-, nicht weiter!

ACHTUNG!

Schutzhandschuhe tragen, den Flansch gut festhalten.

Volkswagen Tiguan. N39-10290

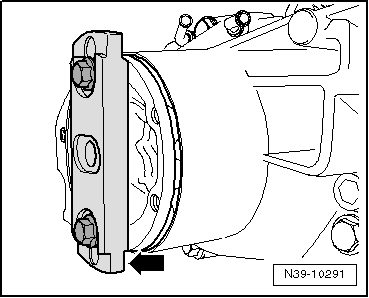

Durch leichte Schläge auf die Platte -Pfeil- den Flansch aus dem Achsantrieb heraustreiben.

Vorsicht!

Damit der Achsantrieb und Werkzeug nicht beschädigt wird, darf dazu nur ein Kunststoffhammer verwendet werden.

Volkswagen Tiguan. N39-10291

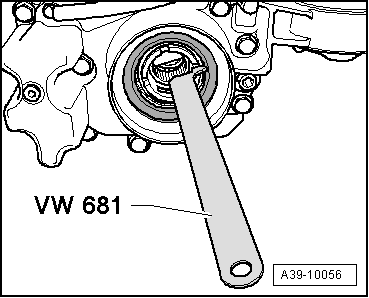

  • Dichtring für Flanschwelle mit Ausdrückhebel -VW 681- aushebeln.

Volkswagen Tiguan. A39-10056

Dichtring für Flanschwelle einbauen

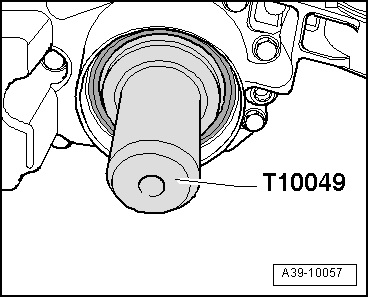

  • Neuen Dichtring am Außendurchmesser leicht ölen und mit Druckstück -T10049- bis Anschlag eintreiben, dabei Dichtring nicht verkanten.
  • Raum zwischen Dicht- und Staublippe zur Hälfte mit Dichtfett -G 052 128 A1- füllen.

Volkswagen Tiguan. A39-10057

Sicherungsring ersetzen

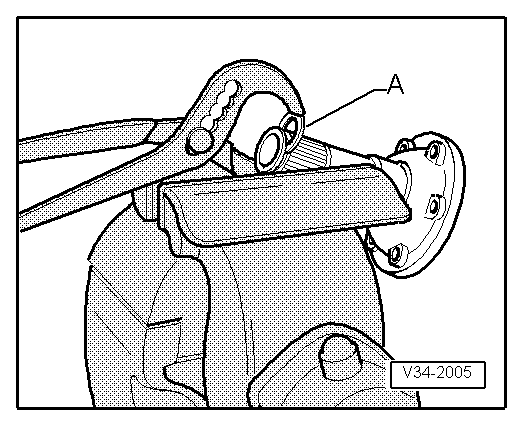

  • Flanschwelle mit Schutzbacken in den Schraubstock spannen.
  • Bisherigen Sicherungsring mit neuem Sicherungsring -A- aus der Nut der Flanschwelle drücken.
  • Flanschwelle mit Kunststoffhammer und evtl. mit Dorn eintreiben.
  • Gelenkwelle einbauen → Fahrwerk, Achsen, Lenkung;
  • Achsölstand im Achsantrieb hinten prüfen.

Volkswagen Tiguan. V34-2005
