Volkswagen Tiguan Reparaturanleitung: Haldex-Kupplung "Generation Haldex IV" auf Funktion prüfen

Hinweis

Die Prüfung der Haldex-Kupplung wird während einer Probefahrt mit dem Fahrzeugdiagnose-u. Service-Informationssystem -VAS 5052- durchgeführt.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

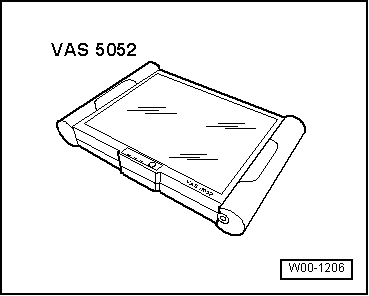

  • Fahrzeugdiagnose-u. Service-Informationssystem -VAS 5052-

Volkswagen Tiguan. W00-1206

Funktion prüfen

ACHTUNG!

Zur Vermeidung von Unfallrisiken ist bei Mess- und Prüffahrten wie folgt vorzugehen:

Zum Auslesen der Messwerteblöcke wird das Fahrzeugdiagnose-, Mess- u. Informationssystem -VAS 5051 A- oder das Fahrzeugdiagnose- u. Service-Informationssystem -VAS 5052- verwendet. Das Gerät ist dabei grundsätzlich auf dem Rücksitz zu befestigen und durch eine 2. Person von dort aus zu bedienen.

  • Fahrzeugdiagnose-u. Service-Informationssystem -VAS 5052- anschließen.
  • Fahrzeugdiagnose-u. Service-Informationssystem -VAS 5052- anschließen.
  • Wählen Sie auf dem Display "Allradantrieb mit Haldex-Kupplung (4. Generation)" aus.
  • Wählen Sie auf dem Display "01 - Eigendiagnosefähiges System" aus.
  • Wählen Sie auf dem Display "Funktionen" aus.
  • Wählen Sie auf dem Display "Stellglieddiagnose" aus.
  • Folgen Sie den Hinweisen auf dem Tester.

Elektrisch/Elektronische Bauteile und Einbauorte

Elektrisch/Elektronische Bauteile und Einbauorte, Tiguan, Passat CC, CC 2010 ►, Sharan 2011 ► und Golf 2009 ►

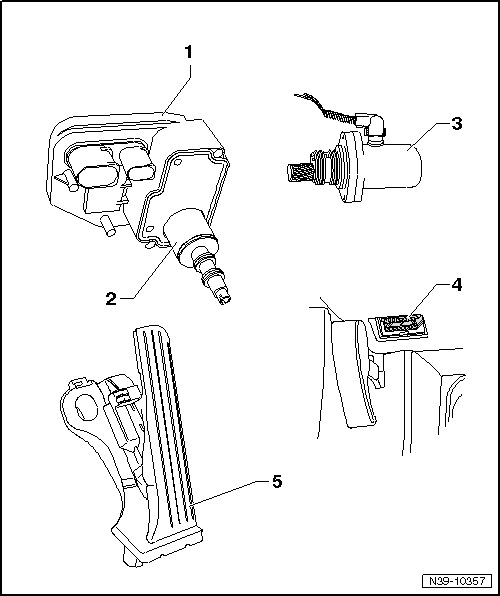

  1. Steuergerät für Allradantrieb -J492-
    • über Daten-BUS werden dem Steuergerät für Allradantrieb wichtige Signale vom Steuergerät für Motor und Steuergerät für ABS mit EDS -J104- übermittelt
  2. Ventil für Steuerung des Öffnungsgrads der Kupplung -N373-
  3. Pumpe für Haldexkupplung -V181-
    • kann in der "Geführten Fehlersuche" mit dem Fahrzeugdiagn.-, Meß- u. Informationssyst. -VAS 5051- geprüft werden
  4. Diagnoseanschluss
    • Einbauort: Fußraum vorn links
  5. Gaspedalstellungsgeber -G79-
    Dichtring für Flansch/Kardanwelle am Achsantrieb hinten ersetzen (Achsantrieb eingebaut)
    Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel Ausdrückhebel -VW 681- Treibhülse -30-20- Gegenhalter -3415- Druckstück -T10019- Abziehvorrichtung -Kukko 12 ...

    Steuergerät für Allradantrieb -J492- - Montageübersicht, Tiguan, Passat CC, CC 2010 ►, Sharan 2011 ► und Golf 2009 ►
    Die Haldex-Kupplung wurde weiterentwickelt. Mit Einsatz des Tiguan 2008 ► hat eine neue Haldex-Kupplung (Generation "Haldex IV") eingesetzt. Sie wird auch in den Passat CC, CC 2010 ►, Sharan 2 ...
