Volkswagen Tiguan Reparaturanleitung: Leitungen

Fahrzeugdiagnose-, Mess- und Informationssysteme

Alle Anweisungen und Hinweise zu diesem Kapitel finden Sie in dem Reparaturleitfaden "Elektrische Anlage Allgemeine Informationen". Ein Link auf diesen Reparaturleitfaden ist zurzeit aus technischen Gründen nicht möglich. Bitte den Reparaturleitfaden "Elektrische Anlage Allgemeine Informationen" manuell in der ELSA auswählen.

Sicherungshalter

Sicherungshalter in der Schalttafel

Der Sicherungshalter befindet sich hinter dem Ablagefach im Fahrerfußraum.

Sicherungshalter in der Schalttafel aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

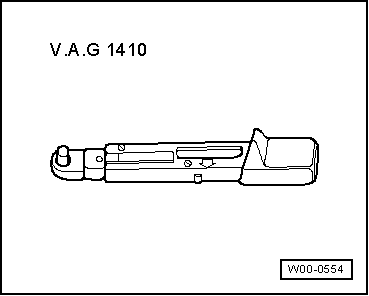

  • Drehmomentschlüssel -V.A.G 1410-

Volkswagen Tiguan. W00-0554

Vorsicht!

Zum Ab- und Anklemmen der Batterie muss die im Reparaturleitfaden beschriebene Vorgehensweise eingehalten werden.

Hinweis

  • Die Abbildungen zeigen den Aus- und Einbau des Sicherungshalters an einem Linkslenker.
  • Der Aus- und Einbau des Sicherungshalters an einem Rechtslenker erfolgt sinngemäß.

Ausbauen:

  • Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.
  • Blende im Fahrerfußraum ausbauen → Karosserie Montagearbeiten innen;

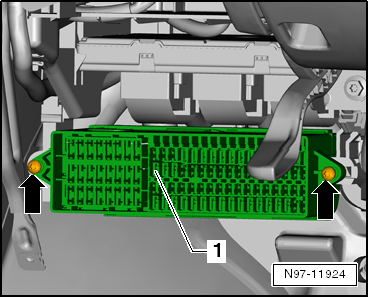

  • Befestigungsschrauben -Pfeile- herausschrauben und den Sicherungshalter -1- nach unten vom Halter abziehen.

Volkswagen Tiguan. N97-11924

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

  • Den Sicherungshalter zuerst auf der rechten Seite in den Halter einhängen.
  • Anschließend den Sicherungshalter auf der linken Seite bis zum Anschlag hochschwenken und mit den beiden Befestigungsschrauben festschrauben.
  • Befestigungsschrauben mit dem vorgeschriebenen Anzugsdrehmoment von 4 Nm anziehen.

Sicherungshalter in der E-Box

Sicherungshalter in der E-Box aus- und einbauen

Der Aus- und Einbau des Sicherungshalters in der E-Box wird im Verlauf der Beschreibung "E-Box im Motorraum links aus- und einbauen" erklärt.

Diebstahlwarnanlage (DWA)
Allgemeine Beschreibung Hinweis Zusätzliche Informationen: Bedienungsanleitung Allgemeine Beschreibung: Die Funktionen der Diebstahlwarnanlage sind in das Bordnetzsteuergerät -J519- integrie ...

Relaisträger
Einbauorte Relaisträger: Der Relaisträger Schalttafel, Linkslenker ist oberhalb des Bordnetzsteuergeräts in einen Halter eingeclipst. Der Relaisträger Schalttafel, Rechtslenker ist oberha ...
