Volkswagen Tiguan Reparaturanleitung: Anlasser, Fahrzeuge mit Schaltgetriebe

Ersetzen des Anlassers bei Fahrzeugen mit Start-Stopp-System:

Aufgrund der höheren Anforderung an den Anlasser bei aktivem Start-Stopp-System, z. B. im Stadtverkehr, wurde die Zyklenfestigkeit erhöht und der Anlasserzahnkranz verstärkt.

Beim Ersatz des Anlassers ist auf die korrekten Ersatzteilbezeichnungen in ETKA zu achten. Die für das Start-Stopp-System angepassten Bauteile sind nicht extra gekennzeichnet und unterscheiden sich äußerlich nicht oder kaum von herkömmlichen Bauteilen.

Anlasser -B- prüfen

  • Anlasser -B- prüfen → Fahrzeugdiagnosetester.

Anlasser, Fahrzeuge mit Schaltgetriebe MQ500

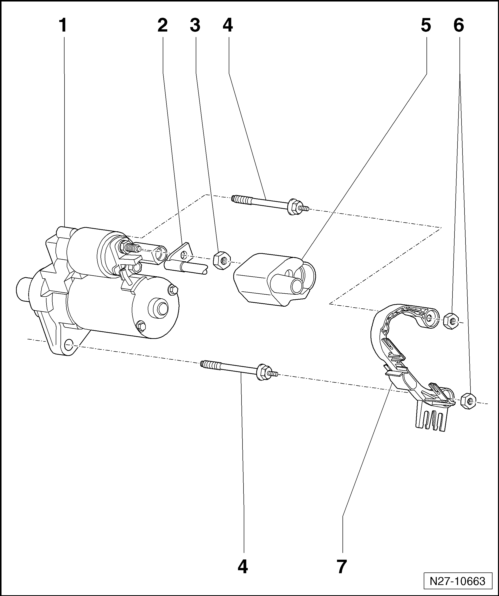

Montageübersicht

  1. Anlasser
    • aus- und einbauen
    • prüfen
  2. Anschluss B+-Leitung an Anlasser
  3. Befestigungsmutter B+-Leitung an Anlasser
    • M8
    • 15 Nm
  4. Befestigungsschrauben Anlasser
    • M12
    • 75 Nm
  5. Abschirmkappe
  6. Befestigungsmuttern Leitungshalter
    • M8
    • 15 Nm
  7. Leitungshalter

Anlasser aus- und einbauen, Fahrzeuge mit Schaltgetriebe MQ500

Vorsicht!

Zum Ab- und Anklemmen der Batterie muss die im Reparaturleitfaden beschriebene Vorgehensweise eingehalten werden.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

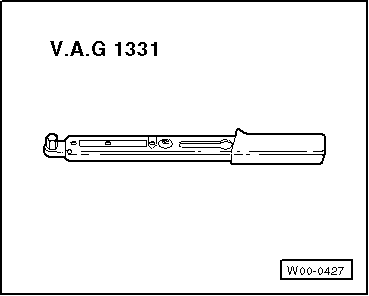

  • Drehmomentschlüssel -V.A.G 1331-

Volkswagen Tiguan. W00-0427

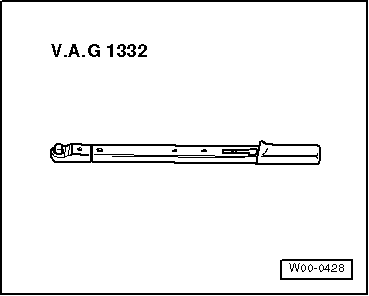

  • Drehmomentschlüssel -V.A.G 1332-

Volkswagen Tiguan. W00-0428

Ausbauen:

  • Batterie abklemmen.
  • Luftfiltergehäuse ausbauen → Antriebsaggregat;

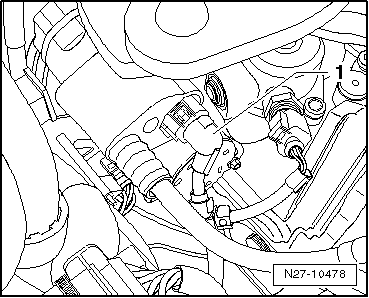

  • Stecker -1- entriegeln und abziehen.

Volkswagen Tiguan. N27-10478

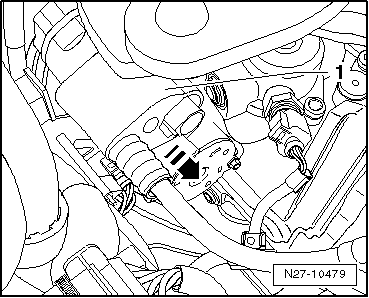

  • Die Abschirmkappe -1- in -Pfeilrichtung- vom Magnetschalter herunterschieben.

Volkswagen Tiguan. N27-10479

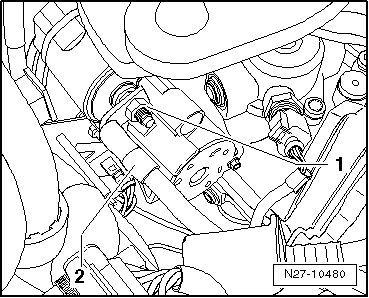

  • Die Befestigungsmutter -1- abschrauben und die Plusleitung -2- vom Anschlussgewinde des Magnetschalters abnehmen.

Volkswagen Tiguan. N27-10480

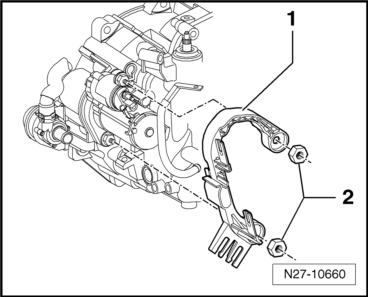

  • Die Muttern -2- von den Befestigungsschrauben des Anlassers abschrauben und den Leitungshalter -1- abnehmen.

Volkswagen Tiguan. N27-10660

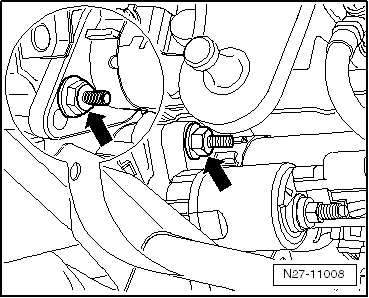

  • Die obere und die untere Befestigungsschraube des Anlassers -Pfeile- herausschrauben.
  • Den Anlasser -1- nach oben aus dem Fahrzeug nehmen.

Volkswagen Tiguan. N27-11008

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

  • Alle Schraubverbindungen mit den in der Montageübersicht vorgegebenen Anzugsdrehmomenten anziehen.

Volkswagen Tiguan. N27-11008
