Volkswagen Tiguan Reparaturanleitung: Getriebegehäuse

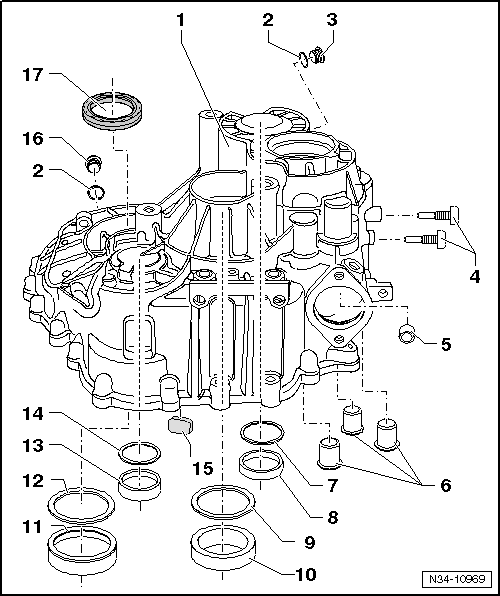

Montageübersicht - Getriebegehäuse
Hinweis
Bei Ersatz der Kegelrollenlager neue Einstellscheiben, von der gleichen Dicke
wie die Bisherigen, wieder einbauen.
- Getriebegehäuse
- Dichtring
- Öleinfüllschraube
- Anzugsdrehmoment ⇒ Getriebeöl im Schaltgetriebe prüfen
- Schraube, 35 Nm
- Tiguan: kurz nach Serienanlauf entfallen
- Gewindebohrung für die Schraube ist dann geschlossen
- Sharan: nicht vorhanden
- Lagerbuchse
- für Schaltwelle
- ausziehen
- eintreiben
- Lagerbuchse
- für Schaltstange
- ausziehen
- eintreiben
- Einstellscheibe
- für Abtriebswelle 3. und 4. Gang
- Dicke notieren
- wird beim Ausbau beschädigt, ersetzen
- Außenring/Kegelrollenlager
- für Abtriebswelle 3. und 4. Gang
- aus- und einbauen
- bei Ersatz: Einstellscheibe , mit der gleichen Dicke, einbauen
- Einstellscheibe
- für Abtriebswelle 1. und 2. Gang
- Dicke notieren
- wird beim Ausbau beschädigt, ersetzen
- Außenring/Kegelrollenlager
- für Abtriebswelle 1. und 2. Gang
- aus- und einbauen
- bei Ersatz: Einstellscheibe , mit der gleichen Dicke, einbauen
- Außenring/Kegelrollenlager
- für Ausgleichsgetriebe
- aus- und einbauen
- bei Ersatz: Ausgleichsgetriebe einstellen
- Einstellscheibe
- für Ausgleichsgetriebe
- Ausgleichsgetriebe einstellen
- Außenring/Kegelrollenlager
- für Abtriebswelle Rückwärtsgang
- aus- und einbauen
- bei Ersatz: Einstellscheibe, mit der gleichen Dicke, einbauen
- Einstellscheibe
- für Abtriebswelle Rückwärtsgang
- Dicke notieren
- wird beim Ausbau beschädigt, ersetzen
- Magnet
- mit Dichtungspaste -AMV 188 200 03- in das Getriebegehäuse einkleben
- Ölablassschraube, 45 Nm
- Dichtring
- ersetzen bei eingebautem Schaltgetriebe
Getriebegehäuse in Stand setzen

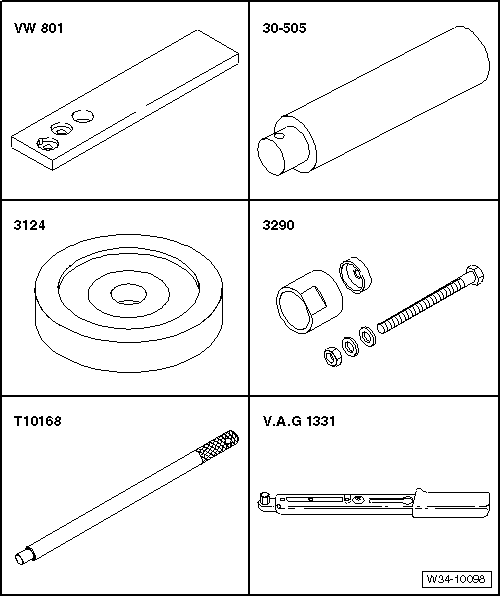

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
- Halteplatte -VW 801-

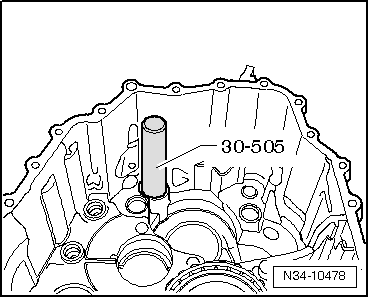

- Einsteckdorn -30-505-
- Druckstück -3124-
- Montagevorrichtung -3290-
- Dorn -T10168-
- Drehmomentschlüssel -V.A.G 1331-

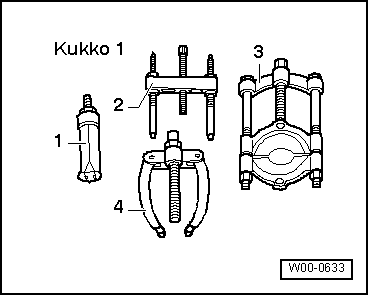

- -1-Innenauszieher -Kukko 21/3-
- Gewindeadapter von Gegenstütze -Kukko 22/1-
- -4-Gegenstütze -Kukko 22/2-
- Dichtungspaste -AMV 188 200 03-
- Weitere Spezialwerkzeuge entnehmen Sie bitte den Beschreibungen zur
Instandsetzung der Antriebswelle bzw. der Abtriebswellen.
Lagerbuchse für Schaltwelle ausziehen

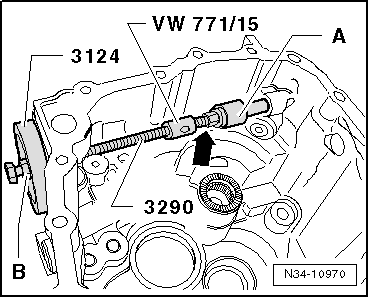

- Gewindeadapter -Pfeil- von Gegenstütze
-Kukko 22/1- verwenden.
- Halten Sie die Spindel der Montagevorrichtung -3290- fest und drehen Sie
die Mutter -B-.

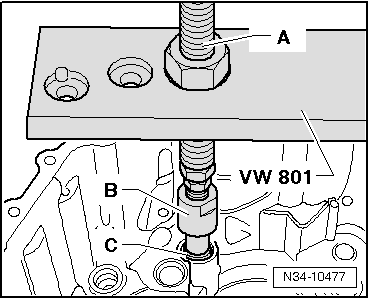

- Innenauszieher 14,5...18,5 mm, z. B. -Kukko 21/2-
Lagerbuchse -A- für Schaltwelle bis
Werkzeuganschlag eintreiben

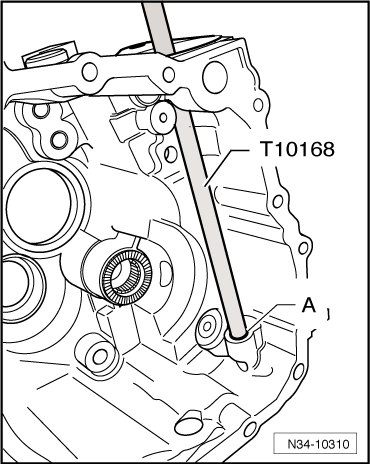

Lagerbuchse -C- für Schaltstange ausziehen
- z. B. Gegenstütze -Kukko 22/2-.
- z. B. Innenauszieher -Kukko 21/3- 18,5... 23,5 mm
Lagerbuchse für Schaltstange bis Anschlag eintreiben
Getriebeübersicht - Frontantrieb
Kupplungsgehäuse
Abtriebswelle Rückwärtsgang
Abtriebswelle 1. und 2. Gang
Nehmerzylinder mit Ausrücklager
Antriebswelle
mit Schalträde ...
Montageübersicht - Kupplungsgehäuse
Hinweis
Bei Ersatz der Kegelrollenlager neue Einstellscheiben, von der gleichen Dicke
wie die Bisherigen, wieder einbauen.
Außenring/Kegelrollenlager
...
