Volkswagen Tiguan Reparaturanleitung: Kupplungsgehäuse

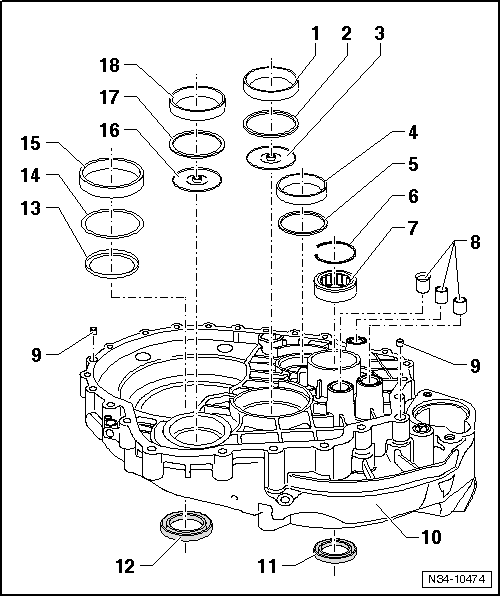

Montageübersicht - Kupplungsgehäuse

Hinweis

Bei Ersatz der Kegelrollenlager neue Einstellscheiben, von der gleichen Dicke wie die Bisherigen, wieder einbauen.

  1. Außenring/Kegelrollenlager
    • für Abtriebswelle 1. und 2. Gang
    • aus- und einbauen
    • bei Ersatz: Einstellscheibe , mit der gleichen Dicke, einbauen
  2. Einstellscheibe
    • für Abtriebswelle 1. und 2. Gang
    • Dicke notieren
    • wird beim Ausbau beschädigt, ersetzen
  3. Ölablenkscheibe
    • Einbaulage: Absatz an der Bohrung zeigt zur Abtriebswelle
  4. Außenring/Kegelrollenlager
    • für Abtriebswelle 3. und 4. Gang
    • aus- und einbauen
    • bei Ersatz: Einstellscheibe , mit der gleichen Dicke, einbauen
  5. Einstellscheibe
    • für Abtriebswelle 3. und 4. Gang
    • Dicke notieren
    • wird beim Ausbau beschädigt, ersetzen
  6. Sicherungsring
    • in umlaufende Nut im Kupplungsgehäuse einsetzen
  7. Zylinderrollenlager
    • für Antriebswelle
    • aus- und einbauen
  8. Lagerbuchse
    • für Schaltstange
    • ausziehen
    • einbauen
  9. Passhülse
    • 2 Stück
  10. Kupplungsgehäuse
  11. Dichtring für Antriebswelle
    • ersetzen
    • Dichtring kann bei zerlegtem Getriebe mit dem Ausdrückhebel -VW 681- ausgebaut werden
  12. Dichtring
    • bei Frontantrieb: ersetzen bei eingebautem Schaltgetriebe
    • bei Allradantrieb: ersetzen bei eingebautem Schaltgetriebe
  13. Scheibe
    • für Ausgleichsgetriebe
    • Einbaulage: der Absatz am Innendurchmesser zeigt zum Dichtring
  14. Einstellscheibe
    • für Ausgleichsgetriebe
    • Ausgleichsgetriebe einstellen
  15. Außenring/Kegelrollenlager
    • für Ausgleichsgetriebe
    • aus- und einbauen
    • bei Ersatz: Einstellscheibe , mit der gleichen Dicke, einbauen
  16. Ölablenkscheibe
    • Einbaulage: Absatz an der Bohrung zeigt zur Abtriebswelle
  17. Einstellscheibe
    • für Abtriebswelle Rückwärtsgang
    • Dicke notieren
  18. Außenring/Kegelrollenlager
    • für Abtriebswelle Rückwärtsgang
    • aus- und einbauen
    • bei Ersatz: Einstellscheibe , mit der gleichen Dicke, einbauen

Kupplungsgehäuse in Stand setzen

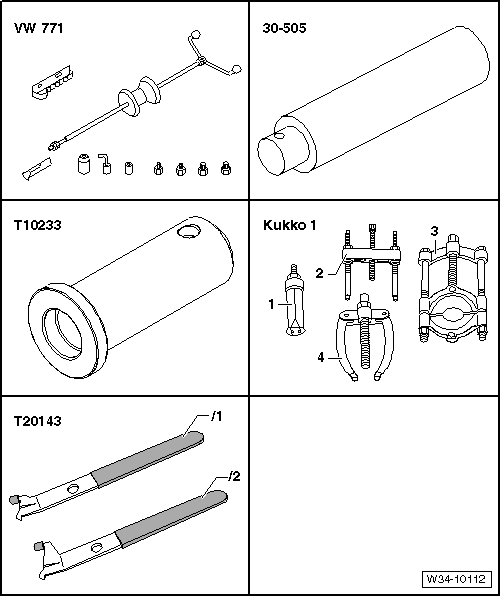

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Mehrzweckwerkzeug -VW 771-
  • Einsteckdorn -30-505-
  • Druckstück -T10233-
  • Ausziehhaken -T20143/1-
  • -1-Innenauszieher -Kukko 21/3-
  • Weitere Spezialwerkzeuge entnehmen Sie bitte den Beschreibungen zur Instandsetzung der Antriebswelle bzw. der Abtriebswellen.

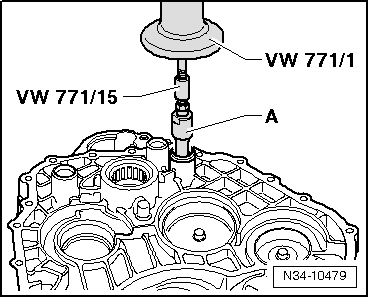

Lagerbuchse für Schaltstange ausziehen

  1. z. B.  Innenauszieher -Kukko 21/3- 18,5... 23,5 mm

Volkswagen Tiguan. N34-10479

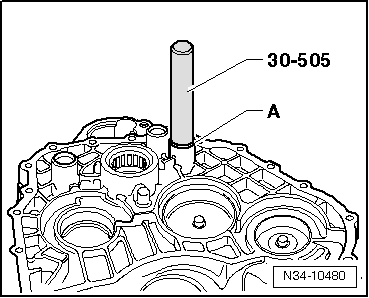

Lagerbuchse -A- für Schaltstange bis Anschlag eintreiben

Volkswagen Tiguan. N34-10480
