Volkswagen Tiguan Reparaturanleitung: Schalteinheit

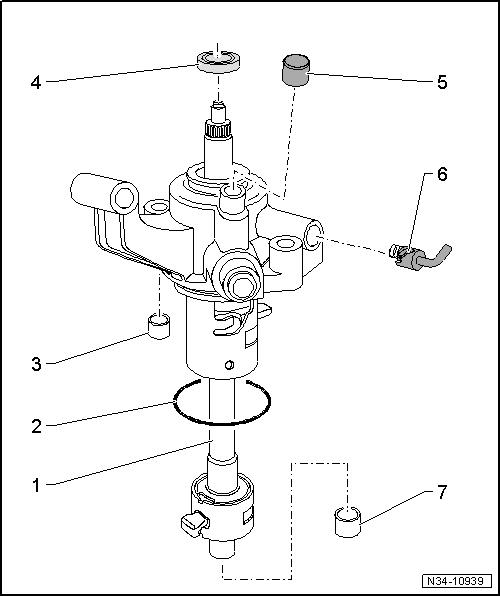

Montageübersicht - Schalteinheit

Hinweis

  • Lagerstellen und Gleitflächen fetten.
  • Fett über den → Elektronischen Teilekatalog (ETKA) zuordnen.

  1. Schalteinheit
    • bestehend aus Schaltwelle und Schaltdeckel
    • die Bauteile können nicht voneinander getrennt werden
  2. O-Ring
    • in die umlaufende Nut des Schaltdeckels einsetzen
    • mit Getriebeöl einsetzen
    • immer ersetzen
  3. Passhülse
    • für Zentrierung von Schalteinheit an Getriebegehäuse
  4. Dichtring für Schaltwelle
    • ersetzen
  5. Kappe
    • für Getriebeentlüftung
  6. Arretierwinkel
    • zum Einstellen der Schaltbetätigung
    • ausbauen
    • einpressen
  7. Lagerbuchse
    • für Schaltwelle
    • ersetzen

Arretierwinkel ersetzen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

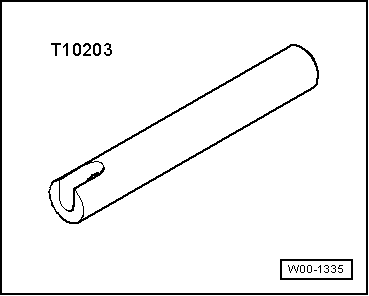

  • Rohrstück -T10203-

Volkswagen Tiguan. W00-1335

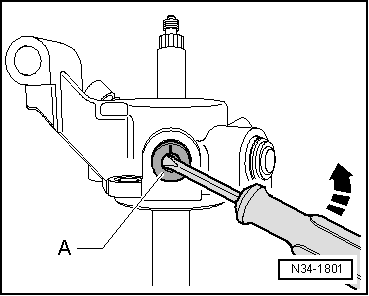

Arretierwinkel -A- aus Schaltdeckel ausbauen

  • Entfernen Sie den äußeren Teil des Arretierwinkels.
  • Hebeln Sie den Arretierwinkel dann vorsichtig mit einem Schraubendreher aus.

Volkswagen Tiguan. N34-1801

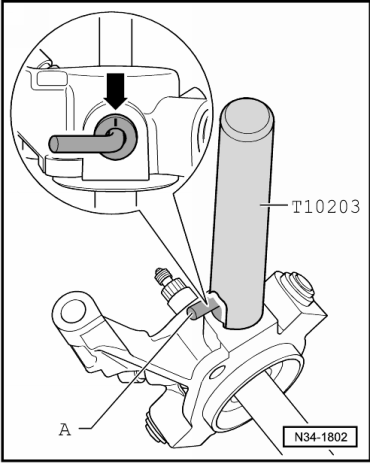

Arretierwinkel -A- in Schaltdeckel einpressen

Einbaulage:

Die Markierung -Pfeil- zeigt zum oberen Teil der Schaltwelle.

Volkswagen Tiguan. N34-1802

Dichtring für Schaltwelle ersetzen

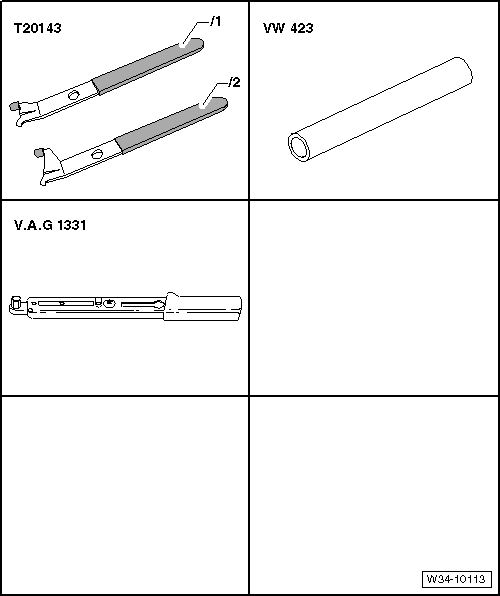

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Ausziehhaken -T20143/2-
  • Rohrstück -VW 423-
  • Drehmomentschlüssel -V.A.G 1331-

Volkswagen Tiguan. W34-10113

Ausbauen

  • Bauen Sie den Umlenkhebel gemeinsam mit Seilzugarretierung ab.
  • Bauen Sie den Getriebeschalthebel ab.

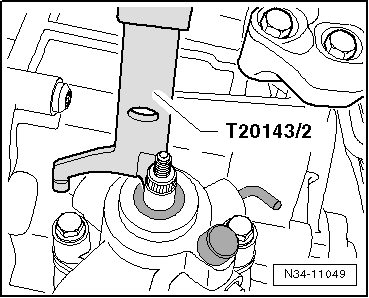

  • Dichtring für Schaltwelle vorsichtig aushebeln.

Volkswagen Tiguan. N34-11049

Einbauen

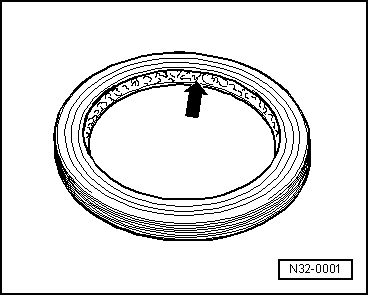

  • Neuen Dichtring am Außendurchmesser leicht ölen, den Raum zwischen den Dichtlippen -Pfeil- zur Hälfte mit Dichtfett für Radial-Wellendichtring -G 052 128 A1- füllen.

Volkswagen Tiguan. N32-0001

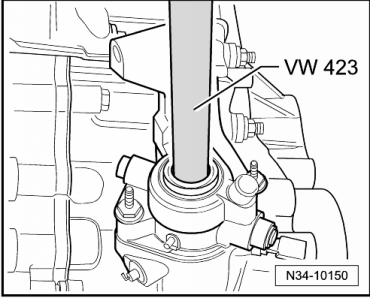

  • Dichtring bis Anschlag einsetzen, dabei Dichtring nicht verkanten.
  • Die Aufschrift auf dem Dichtring muss nach außen (zum Einpresswerkzeug) zeigen.
  • Bauen Sie den Getriebeschalthebel ein.
  • Bauen Sie den Umlenkhebel gemeinsam mit Seilzugarretierung ein.
  • Getriebeöl prüfen.

Volkswagen Tiguan. N34-10150

Schaltgabeln

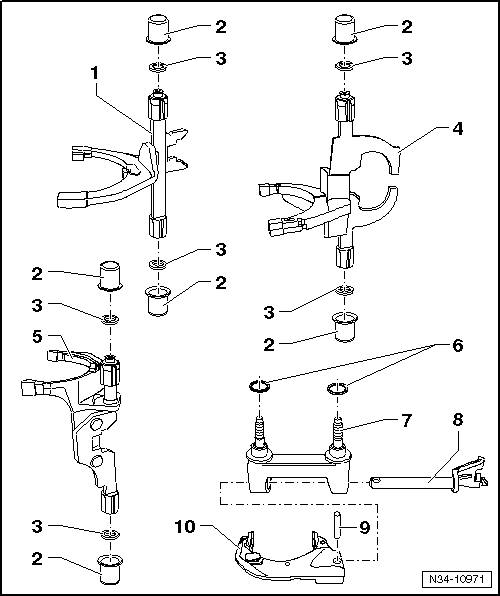

Montageübersicht - Schaltgabeln

  1. Schaltstange mit Schaltgabel für 1. und 2. Gang
  2. Lagerbuchse
    • für Schaltstange
    • aus- und einbauen aus dem Getriebegehäuse
    • aus- und einbauen aus dem Kupplungsgehäuse
  3. Dämpfungsgummi
    • Einbaulage
  4. Schaltstange mit Schaltgabel für 3. und 4. Gang
  5. Schaltstange mit Schaltgabel für 5. und 6. Gang
  6. O-Ring
    • bei einigen Getrieben eingebaut
    • ist kurz nach Serienanlauf entfallen
  7. Lagerbock
    • für Schaltgabel Rückwärtsgang
  8. Lagerbolzen
  9. Spannstift
    • immer ersetzen
    • mit einem Dorn aus- und eintreiben
  10. Schaltgabel Rückwärtsgang

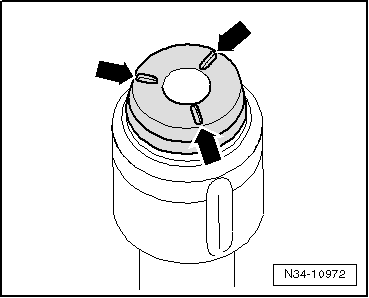

Einbaulage des Dämpfungsgummis

Die Vertiefungen -Pfeile- zeigen von der Schaltgabel weg.

Volkswagen Tiguan. N34-10972

    Kupplungsgehäuse
    Montageübersicht - Kupplungsgehäuse Hinweis Bei Ersatz der Kegelrollenlager neue Einstellscheiben, von der gleichen Dicke wie die Bisherigen, wieder einbauen. Außenring/Kegelrollenlager ...
