Volkswagen Tiguan Reparaturanleitung: Ölstand im Achsantrieb hinten prüfen oder Öl nachfüllen - Tiguan, Passat CC, CC 2010 ►, Sharan 2011 ► und Golf 2009 ►

Volkswagen Tiguan Reparaturanleitung / Kardanwelle und Achsantrieb hinten / Achsantr., Ausglgetr., Diffsperre. / Ölstand im Achsantrieb hinten prüfen oder Öl nachfüllen - Tiguan, Passat CC, CC 2010 ►, Sharan 2011 ► und Golf 2009 ►

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

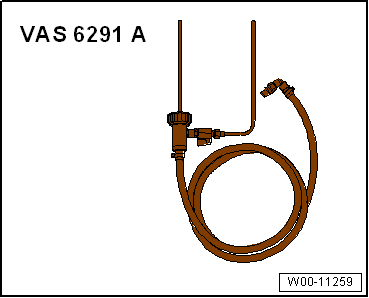

  • Befüllvorrichtung -VAS 6291 A-

Volkswagen Tiguan. W00-11259

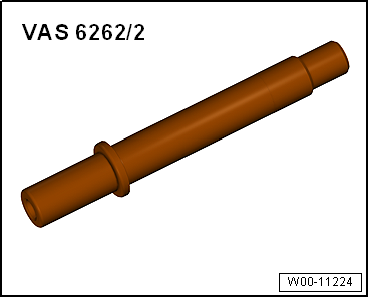

  • Adapter -VAS 6262/2-
  • Ohne Abbildung: Drehmomentschlüssel -V.A.G 1331-

Volkswagen Tiguan. W00-11224

Prüfvoraussetzung

  • Fahrzeug in waagerechter Stellung, alle Aufnahmen der Hebebühne gleichmäßig in einer Höhe.

Ölstand prüfen.

  • Auffangwanne -VAS 6208- unter den Achsantrieb stellen.

Die Ölkontrollschraube befindet sich am Achsantrieb hinten in Fahrtrichtung gesehen auf der linken Seite.

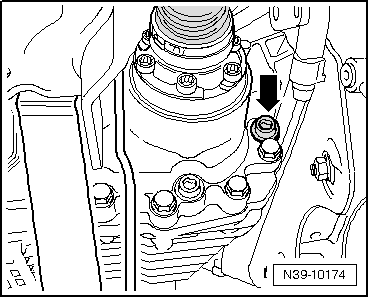

  • Schraube -Pfeil- herausschrauben.

Der Ölstand ist korrekt, wenn der Achsantrieb hinten bis Unterkante Öleinfüllbohrung befüllt ist.

  • Schraube -Pfeil- einschrauben und festziehen. Anzugsdrehmoment 15 Nm.

Öl nachfüllen:

  • Adapter -VAS 6262/2- handfest in die Kontrollbohrung einschrauben.
  • Mit Befüllvorrichtung -VAS 6291 A- so viel Öl auffüllen, bis es zwischen dem Adapter der Befüllvorrichtung und dem Getriebegehäuse herausläuft.

Volkswagen Tiguan. N39-10174

Achsöl für Achsantrieb hinten ist als Ersatzteil erhältlich → Elektronischer Teilekatalog (ETKA).

  • Befüllvorrichtung und Adapter ausbauen, gegebenenfalls läuft noch etwas überschüssiges Öl ab.

Der Ölstand ist korrekt, wenn der Achsantrieb hinten bis Unterkante Öleinfüllbohrung befüllt ist.

  • Schraube -Pfeil- einschrauben und festziehen. Anzugsdrehmoment 15 Nm.

Volkswagen Tiguan. N39-10174

Ölstand in der Haldex-Kupplung (Generation IV) prüfen oder Öl nachfüllen - Tiguan, Passat CC, CC 2010 ►, Sharan 2011 ► und Golf 2009 ►

Hochleistungsöl für Haldex-Kupplung ist als Ersatzteil erhältlich → Elektronischer Teilekatalog "ETKA".

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

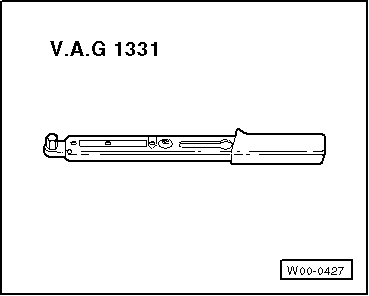

  • Drehmomentschlüssel -V.A.G 1331-

Volkswagen Tiguan. W00-0427

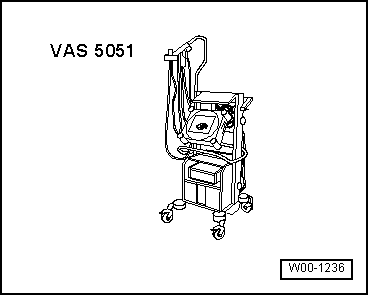

  • Fahrzeugdiagn.-, Mess- u. Informationssyst. -VAS 5051-
  • Diagnoseltg., 3m mit Spannungsversorgung -VAS 5051/1- oder Diagnoseltg., 5m ohne Spannungsversorgung -VAS 5051/3-

Volkswagen Tiguan. W00-1236

  • zusätzlich zum Nachfüllen:

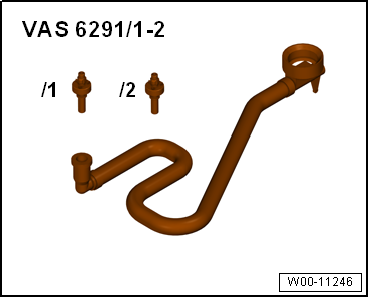

  • Befüllvorrichtung für Haldexkupplung 2 -VAS 6291-

Volkswagen Tiguan. W00-11246

Ölstand in der Haldex-Kupplung prüfen

Prüfvoraussetzungen

  • Die Öltemperatur muss 20... 40 ºC betragen.
  • Fahrzeug in waagerechter Stellung.
  • Die Öltemperatur kann durch Warmfahren erreicht werden.



  • Fahrzeugdiagn.-, Mess- u. Informationssyst. -VAS 5051/- anschließen.
  • Auf dem Display "Fahrwerk (Rep. - Gr. 01; 40... 49)" auswählen.
  • Auf dem Display "Allradantrieb mit Haldex-Kupplung" auswählen.
  • Auf dem Display "01 - Eigendiagnosefähige Systeme" auswählen.
  • Auf dem Display "Allradantrieb Haldex" auswählen.
  • Auf dem Display "Elektrische Bauteile" auswählen.
  • Auf dem Display "Öltemperatur" auswählen.

Ölstand prüfen

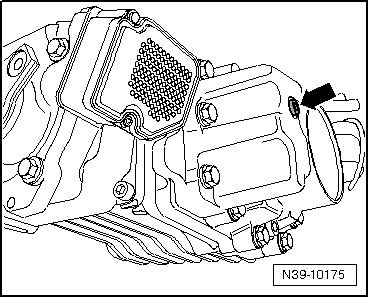

  • Öleinfüllschraube -Pfeil- herausschrauben. (Zur besseren Darstellung bei ausgebautem Achsantrieb gezeigt).

Der Ölstand ist korrekt, wenn die Haldex-Kupplung bis Unterkante Öleinfüllbohrung, oder bis minimal 3 mm unterhalb Unterkante Öleinfüllbohrung befüllt ist.

  • Schraube -Pfeil- und mit 15 Nm festziehen.

Volkswagen Tiguan. N39-10175

Öl in der Haldex-Kupplung nachfüllen

Prüfvoraussetzung

  • Fahrzeug in waagerechter Stellung.

Hochleistungsöl für Haldex-Kupplung ist als Ersatzteil erhältlich → Elektronischer Teilekatalog "ETKA".

  • Fahrzeug anheben.
  • Auffangbehälter unterstellen.
  • Auffangwanne -VAS 6208- unter den Achsantrieb stellen.
  • Öleinfüllschraube -Pfeil- herausschrauben. (Zur besseren Darstellung bei ausgebautem Achsantrieb gezeigt).

Volkswagen Tiguan. N39-10175

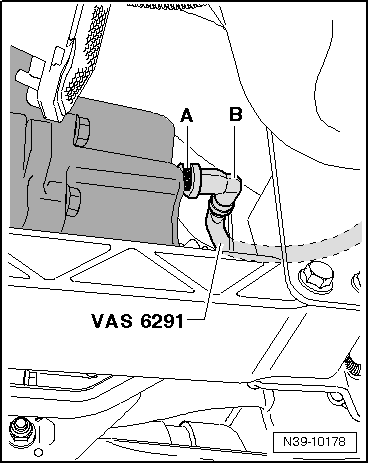

  • Adapter -A- bis Anschlag einschrauben.
  • Winkelstück -B- mit dem Adapter -A- verrasten.
  • Mit Befüllvorrichtung für Haldexkupplung 2 -VAS 6291- so viel Öl auffüllen, bis es zwischen dem Adapter der Befüllvorrichtung und dem Getriebegehäuse herausläuft.
  • Befüllvorrichtung und Adapter ausbauen, gegebenenfalls läuft noch etwas überschüssiges Öl ab.

Volkswagen Tiguan. N39-10178

Der Ölstand ist korrekt, wenn die Haldex-Kupplung bis Unterkante Öleinfüllbohrung befüllt ist.

  • Schraube -Pfeil- einschrauben und festziehen. Anzugsdrehmoment 15 Nm.
  • Anschließend Ölstand in der Haldex-Kupplung prüfen.

Volkswagen Tiguan. N39-10175

    Haldex-Kupplung - Montageübersicht
    Die Haldex-Kupplung wird bei eingebautem Achsantrieb aus- und eingebaut. Sechskantschraube, 50 Nm 4 Stück Haldex-Kupplung mit Steuergerät aus- und einbauen Golf 2004 ► und P ...

    6 Gang-Schaltgetriebe 0A6
    ...
