Volkswagen Tiguan Reparaturanleitung: Aqua-Premium-System
Benennung:
- Uni-Wassermischlack -LWM 083...-
- Metallic-/Perleffekt-/Sondereffekt-Wassermischlack -LWM 084/ 086...-
- Uni-Wassergrundlack -LWG 055...-
- Metallic-Wassergrundlack -LWG 056...-
- Perleffekt-Wassergrundlack -LWG 057...-
- Flop Control -LWM 085 386 A2-
- System Komponente A -LWM 083 385 A3-
- System Komponente B -LWM 085 387 A3-
Ausgabe 01.2014
Produktbeschreibung
Das Aqua-Premium-System ist ein innovatives wasserverdünnbares
Basislacksystem. Das Mischsystem enthält alle Uni- und Effektfarbtöne für die
PKW-Reparaturlackierung.
Eigenschaften:
- einfach und schnell zu verarbeiten
- hohe Ergebnissicherheit durch gleichmäßige Effektausrichtung
- kurze Prozesszeiten
- einfaches und sicheres Einlackieren
- variable Anwendungsmöglichkeiten (Innenraum-, Mehrschicht- und
Mehrfarbenlackierungen)
Anwendungstechnische Informationen
Untergrund
Geeignete Untergründe:
- grundierte bzw. gefüllerte Flächen (2K-HS-Füller)
- intakte Altlackierungen
- im Falle von Kunststoff-Oberflächen Haftvermittler lasierend -ALO 822
000 10- + 2K-HS-Füller (elastifiziert)
- mit 2K-Kunststoff-Haftfüller -LKF 696 009 A2-/-LKF 696 040 A2- isolierte
Untergründe bei Kunststoffoberflächen
- siehe besondere Hinweise
Vorbehandlung der Untergründe:
- Werks- oder Altlackierung bzw. 2K-HS-Füller gründlich mit
Silikonentferner -LVM 020 000 A5- oder Silikonentferner, lang -LVM 020 100
A5- reinigen.
![Volkswagen Tiguan. P00-10038](/images/manuals/505/vw_tiguan_aqua_premium_system_4472.png)

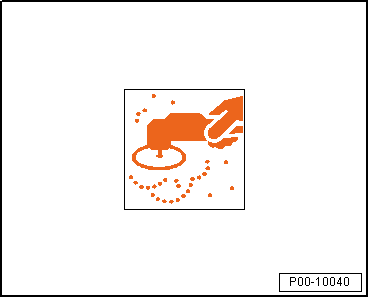

- Trocken mit Exzenter und Staubabsaugung anschleifen, P500-600.
![Volkswagen Tiguan. P00-10040](/images/manuals/505/vw_tiguan_aqua_premium_system_4473.png)
- Oder "nass" mit Schleifpapier P800-1000 anschleifen.

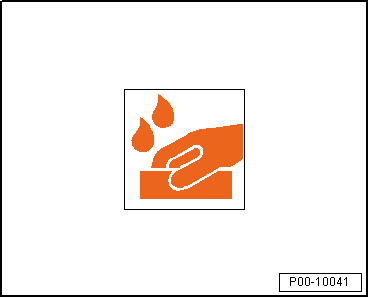

![Volkswagen Tiguan. P00-10041](/images/manuals/505/vw_tiguan_aqua_premium_system_4474.png)
- Mit geeignetem Reinigungsmittel vor der Überarbeitung für eine saubere
und rückstandsfreie Oberfläche sorgen.
- Überschüssigen Silikonentferner mit einem flusenfreien Tuch streifenfrei
abwischen.
Besondere Hinweise
- Durchschliffstellen müssen mit 1K-Wash-Primer -LVM 044 007 A2-/-LVM 044
171 A2- isoliert werden. Die Durchschliffstellen dürfen nicht größer sein
als, Ø 5,0 cm.
- Bei der Verwendung von 2K-HS-Füller müssen blanke Stellen mit
2K-Wash-Primer -LHV 043 000 A2- oder 1K-Wash-Primer -LVM 044 007 A2-/-LVM
044 171 A2- isoliert werden.
Verarbeitung Standardapplikation
Mischgefäße:
- Kunststoffgebinde oder innen lackierte Weißblechgebinde
![Volkswagen Tiguan. P00-10038](/images/manuals/505/vw_tiguan_aqua_premium_system_4475.png)
Siebe:
- Wässrige Basislacke durch wasserfeste 125 um Schnellsiebe vor der
Verarbeitung mit Bechersystemen filtrieren.
Additive:
(bei normaler/hoher Temperatur und niedriger Luftfeuchtigkeit in Abhängigkeit
der jeweiligen Objektgröße)
- Additiv für Aqua-Premium -LVM 035 200 A3-
- Additiv für Aqua-Premium -LVM 035 301 A3-
- Aqua-Premium-Messstab Standard verwenden.
Hinweis
Nach Additivzugabe ist das Material innerhalb von 24 Stunden zu verarbeiten.
Auftragsart "Spritzgang"

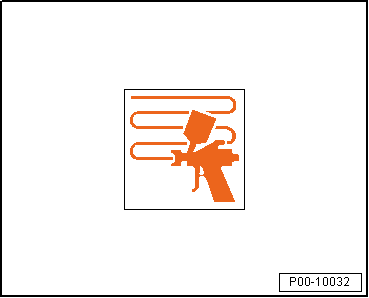

![Volkswagen Tiguan. P00-10032](/images/manuals/505/vw_tiguan_aqua_premium_system_4476.png)
- Verarbeitungsviskosität bei +20 ºC Materialtemperatur ist für
"Compliant" und "HVLP" die Mischviskosität.

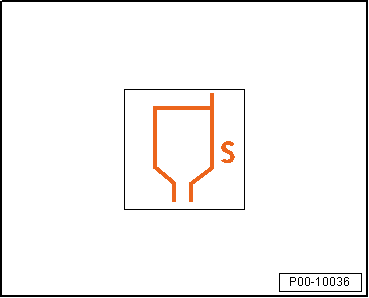

![Volkswagen Tiguan. P00-10036](/images/manuals/505/vw_tiguan_aqua_premium_system_4477.png)
- Bei Uni-Farbtönen 10 % Additiv für Aqua-Premium -LVM 035 200 A3/LVM 035
301 A3- bei +20 ºC Materialtemperatur zugeben.
- Bei Metallic-/Perleffekt-Farbtönen 20 % Additiv für Aqua-Premium -LVM
035 200 A3/LVM 035 301 A3- bei +20 ºC Materialtemperatur zugeben.

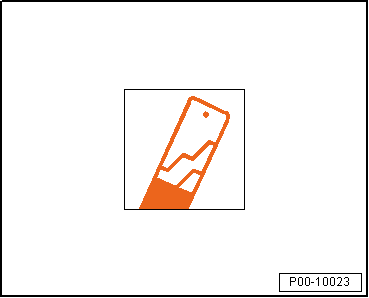

![Volkswagen Tiguan. P00-10023](/images/manuals/505/vw_tiguan_aqua_premium_system_4478.png)
- Spritzdüse einstellen (siehe Herstellerangaben): "Compliant" 1,2-1,3 mm.
- Spritzdüse einstellen (siehe Herstellerangaben): "HVLP" WSB/1,3 mm.
- Spritzdruck einstellen (siehe Herstellerangaben): "Compliant" 2,0 bar.
- Zerstäuberdruck einstellen (siehe Herstellerangaben): "HVLP" 0,7 bar.

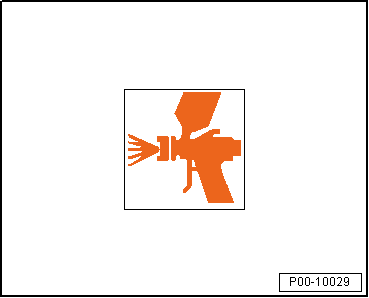

![Volkswagen Tiguan. P00-10029](/images/manuals/505/vw_tiguan_aqua_premium_system_4479.png)
- Ein Arbeitsgang beinhaltet 1,5 Spritzgänge. Einen normalen Spritzgang
auftragen, danach einen "Finishspritzgang"/Effektspritzgang auftragen.
![Volkswagen Tiguan. P00-10032](/images/manuals/505/vw_tiguan_aqua_premium_system_4480.png)
Hinweis
Bei schwach deckenden Farbtönen kann es notwendig sein, nach entsprechender
Ablüftzeit, einen weiteren Spritzgang ("nass" in "nass") aufzutragen.
Trocknung

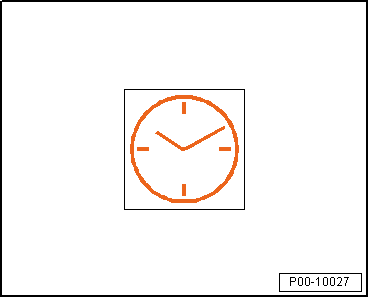

![Volkswagen Tiguan. P00-10027](/images/manuals/505/vw_tiguan_aqua_premium_system_4481.png)
Die Ablüftzeit vor Klarlackauftrag ist so lang, bis eine vollständig matte
Oberfläche vorhanden ist.
Empfohlene Schichtdicken:
- bei Uni-Farbtönen: 12-25 um
- bei Metallic-Farbtönen: 10-15 um
- bei Perleffekt-Farbtönen: 15-20 um

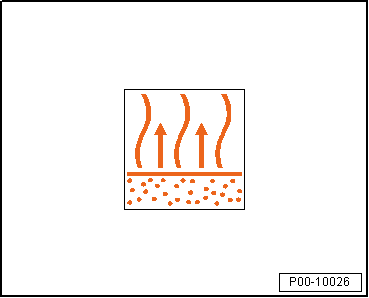

![Volkswagen Tiguan. P00-10026](/images/manuals/505/vw_tiguan_aqua_premium_system_4482.png)
Möglichkeiten zur Verkürzung der Ablüftzeit kleinerer Flächen sind:
- Das matte Anziehen der lackierten Fläche kann durch das Anblasen mit
Anblasdüsen (Hand- oder Standgeräte) beschleunigt werden.
- Ein Anblasen mit der Spritzpistole ist nach der Wartezeit von mindestens
5 Minuten gleichfalls möglich.
Möglichkeiten zur Verkürzung der Ablüftzeit größerer Flächen sind:
- Das matte Anziehen der lackierten Flächen kann durch Einsatz von
stationären Anblaseinrichtungen (z. B. Deckensystem), Infrarotstrahlern oder
Ofentrocknung beschleunigt werden.
Verarbeitung 3-Schicht-Farbtöne und Mehrfarbenlackierung
Härter:
- Aqua-Premium-Härter -LVM 045 000 A1-
Additive:
(bei hoher Temperatur und niedriger Luftfeuchtigkeit)
- Additiv für Aqua-Premium -LVM 035 301 A3-
- Aqua-Premium-Messstab für 3-Schicht-Farbtöne verwenden.
![Volkswagen Tiguan. P00-10027](/images/manuals/505/vw_tiguan_aqua_premium_system_4483.png)
Hinweis
Nach Additivzugabe ist das Material innerhalb von 24 Stunden zu verarbeiten.
Verarbeitungszeit:
- Uni-Farbton 90-120 Minuten bei +20 ºC Raumtemperatur.
- Effektfarbton 45-60 Minuten bei +20 ºC Raumtemperatur.
Auftragsart "Spritzgang"
![Volkswagen Tiguan. P00-10032](/images/manuals/505/vw_tiguan_aqua_premium_system_4484.png)
- Verarbeitungsviskosität bei +20 ºC Materialtemperatur ist für
"Compliant" und "HVLP" die Mischviskosität.
- Bei 3-Schicht-Farbtönen nur im Grundfarbton 5 % Aqua-Premium-Härter -LVM
045 000 A1- zugeben.
![Volkswagen Tiguan. P00-10036](/images/manuals/505/vw_tiguan_aqua_premium_system_4485.png)
- Bei Uni-Farbtönen 10 %Additiv für Aqua-Premium -LVM 035 301 A3- bei
+20 ºC Materialtemperatur zugeben.
- Bei Metallic-/Perleffekt-Farbtönen 20 % Additiv für Aqua-Premium -LVM
035 301 A3- bei +20 ºC Materialtemperatur zugeben.
![Volkswagen Tiguan. P00-10023](/images/manuals/505/vw_tiguan_aqua_premium_system_4486.png)
- Spritzdüse einstellen (siehe Herstellerangaben): "Compliant" 1,2-1,3 mm.
- Spritzdüse einstellen (siehe Herstellerangaben): "HVLP" WSB/1,3 mm.
- Spritzdruck einstellen (siehe Herstellerangaben): "Compliant" 2,0.
- Zerstäuberdruck einstellen (siehe Herstellerangaben): "HVLP" 0,7 bar.
![Volkswagen Tiguan. P00-10029](/images/manuals/505/vw_tiguan_aqua_premium_system_4487.png)
- Ein Arbeitsgang beinhaltet 1,5 Spritzgänge. Einen normalen Spritzgang
auftragen, danach einen "Finishspritzgang"/Effektspritzgang auftragen.
![Volkswagen Tiguan. P00-10032](/images/manuals/505/vw_tiguan_aqua_premium_system_4488.png)
Hinweis
Bei schwach deckenden Farbtönen kann es notwendig sein, nach entsprechender
Ablüftzeit, einen weiteren Spritzgang ("nass" in "nass") aufzutragen.
Trocknung
![Volkswagen Tiguan. P00-10027](/images/manuals/505/vw_tiguan_aqua_premium_system_4489.png)
Die Ablüftzeit vor Klarlackauftrag ist so lang, bis eine vollständig matte
Oberfläche vorhanden ist (ohne Anblasen).
- Das Ablüften mit Anblaseinrichtungen erfolgt 5-10 Minuten bei 20-40 ºC,
bis eine vollständig matte Oberfläche vorhanden ist.
- Das Endablüften erfolgt 10-15 Minuten bei 60-65 ºC. Vor Effektauftrag
den Grundton abkühlen lassen.
![Volkswagen Tiguan. P00-10026](/images/manuals/505/vw_tiguan_aqua_premium_system_4490.png)
Hinweis
Empfohlenes Klebeband bei Mehrfarbenlackierungen ist das
"Konturenband blau".
Überarbeitung
Überlackierbar mit:
- Effektfarbton
- 2K-HS-Klarlack bis max. 72 Stunden nach Grundlackauftrag
Verarbeitung Innenraumlackierung ohne Klarlackauftrag
Anwendung:
- Anwendungsgebiete sind Fahrzeuginnenräume, z. B. Motorraum- und
Kofferrauminnenseiten, wo eine seidenglänzende und beständige Oberfläche
ohne zusätzlichen Klarlackauftrag gewünscht wird.
![Volkswagen Tiguan. P00-10029](/images/manuals/505/vw_tiguan_aqua_premium_system_4491.png)
Härter:
- Aqua-Premium-Härter -LVM 045 000 A1-
Additive:
(bei normaler/hoher Temperatur und niedriger Luftfeuchtigkeit in Abhängigkeit
der jeweiligen Objektgröße)
- Additiv für Aqua-Premium -LVM 035 200 A3-
- Additiv für Aqua-Premium -LVM 035 301 A3-
- Aqua-Premium-Messstab für Innenraumlackierung verwenden.
Verarbeitungszeit:
- Uni-Farbton 45-60 Minuten bei +20 ºC Raumtemperatur
- Effektfarbton 30-60 Minuten bei +20 ºC Raumtemperatur
Auftragsart "Spritzgang"
![Volkswagen Tiguan. P00-10032](/images/manuals/505/vw_tiguan_aqua_premium_system_4492.png)
- Verarbeitungsviskosität bei +20 ºC Materialtemperatur ist für
"Compliant" und "HVLP" die Mischviskosität.
- Dem Farbton 10 % Aqua-Premium-Härter -LVM 045 000 A1- zugeben.
![Volkswagen Tiguan. P00-10036](/images/manuals/505/vw_tiguan_aqua_premium_system_4493.png)
- Bei Uni-Farbtönen 10 % Additiv für Aqua-Premium -LVM 035 200 A3/LVM 035
301 A3- bei +20 ºC Materialtemperatur zugeben.
- Bei Metallic-/Perleffekt-Farbtönen 20 % Additiv für Aqua-Premium -LVM
035 200 A3/LVM 035 301 A3- bei +20 ºC Materialtemperatur zugeben.
![Volkswagen Tiguan. P00-10023](/images/manuals/505/vw_tiguan_aqua_premium_system_4494.png)
- Spritzdüse einstellen (siehe Herstellerangaben): "Compliant" 1,2-1,3 mm.
- Spritzdüse einstellen (siehe Herstellerangaben): "HVLP" WSB/1,3 mm.
- Spritzdruck einstellen (siehe Herstellerangaben): "Compliant" 2,0.
- Zerstäuberdruck einstellen (siehe Herstellerangaben): "HVLP" 0,7 bar.
![Volkswagen Tiguan. P00-10029](/images/manuals/505/vw_tiguan_aqua_premium_system_4495.png)
- Ein Arbeitsgang beinhaltet 1,5 Spritzgänge. Einen normalen Spritzgang
auftragen, danach einen "Finishspritzgang"/Effektspritzgang auftragen.
![Volkswagen Tiguan. P00-10032](/images/manuals/505/vw_tiguan_aqua_premium_system_4496.png)
Hinweis
Bei schwach deckenden Farbtönen kann es notwendig sein, nach entsprechender
Ablüftzeit, einen weiteren Spritzgang ("nass" in "nass") aufzutragen.
Trocknung
Lufttrocknung über Nacht bei +20 ºC Raumtemperatur
Alternativ kann die Trocknung 15-20 Minuten bei 60-65 ºC erfolgen
(Ofentrocknung).
Besondere Hinweise
Verarbeitung der Produkte
- Die Spritzgeräte müssen für wasserverdünnbare Produkte geeignet sein;
Herstellerangaben beachten.
- Die Mischlacke dieser Decklackserie sind nur im Rahmen von
Farbtonformeln einsetzbar. Bei der alleinigen Verarbeitung einzelner
Mischlacke sind erhebliche Abweichungen zu den in der anwendungstechnischen
Information gemachten Angaben möglich.
![Volkswagen Tiguan. P00-10027](/images/manuals/505/vw_tiguan_aqua_premium_system_4497.png)
Reinigung der Arbeitsgeräte
- Vor und nach dem Gebrauch mit VE-Wasser Aquaplus -LVW 010 000 A5-
spülen. Anschließend mit Nitroverdünnung -LVE 856 000 A3- nachspülen.
Entsorgung
- Flüssige Reste wasserverdünnbarer Produkte getrennt von flüssigen Resten
konventioneller Produkte sammeln. Bei Vermischung ist die Entsorgung
eventuell unmöglich, in jedem Fall aber erschwert und damit verteuert.

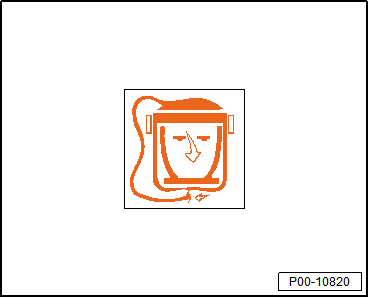

Persönliche Schutzausrüstung:
- Sicherheitsdatenblatt beachten
- Persönliche Schutzausrüstung während der Applikation tragen
![Volkswagen Tiguan. P00-10820](/images/manuals/505/vw_tiguan_aqua_premium_system_4498.png)
Kenndaten
Flammpunkt: |
über +23 ºC |
VOC-Wert:
2004/42/IIB(d)(420)420 |
Der EU-Grenzwert für dieses
Produkt (Produktkategorie IIB.b) in spritzfertiger Form ist max. 420 g/l
flüchtige organische Bestandteile. Der VOC-Wert dieses Produkts in
spritzfertiger Form ist max. 420 g/l. |
Lagerung
Die gewährleistete Lagerstabilität der einzelnen Produkte beträgt:
- Uni-Wassermischlack -LWM 083...- 36 Monate ab Produktionsdatum
(Ausnahme: Ocker -LWM 083 328- Lasuroxid -LWM 083 331- und Maron -LWM 083
332- 24/36 Monate ab Produktionsdatum), (Ausnahme Supertiefschwarz -LWM 083
388 A2- 48 Monate ab Produktionsdatum).
- Metallic-/Perleffekt-/Sondereffekt-Wassermischlack -LWM 084...- 24
Monate ab Produktionsdatum.
- Aqua-Premium Uni/Grundlack -LWG 055...- 24 Monate ab Produktionsdatum.
- Metallic-Wassergrundlack -LWG 056...- 18/24 Monate ab Produktionsdatum.
- Perleffekt-Wassergrundlack -LWG 057...- 18/24 Monate ab
Produktionsdatum.
- Additiv für Aqua-Premium -LVM 035 200 A3/LVM 035 301 A3- 24 Monate ab
Produktionsdatum.
- Flop Control -LWM 085 386 A2- 24 Monate ab Produktionsdatum.
- System Komponente A -LWM 083 385 A3- 24 Monate ab Produktionsdatum.
- System Komponente B -LWM 085 387 A3- 24 Monate ab Produktionsdatum.
![Volkswagen Tiguan. P00-10050](/images/manuals/505/vw_tiguan_aqua_premium_system_4499.png)

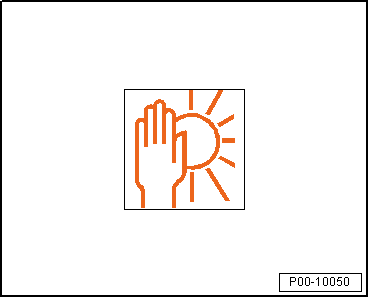

Alle Produkte sind spätestens verarbeitbar bis zum auf dem Etikett
angegebenen Datum bei Lagerung in geschlossenen Originalgebinden bei +20 ºC.
Lagerbedingungen
Die optimale Lagertemperatur beträgt +20 ºC.
Die bevorzugte Lagertemperatur beträgt +15 ºC bis +25 ºC.

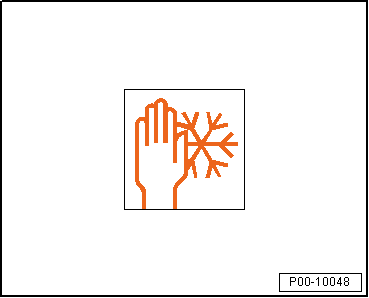

Eine kurzfristige Lagerung (einige Tage) bei +5 ºC bis +35 ºC ist möglich.
![Volkswagen Tiguan. P00-10048](/images/manuals/505/vw_tiguan_aqua_premium_system_4500.png)
Benennung:
Beispritzadditiv für Aquaplus -LVM 030 000 A2-
Ausgabe 06.2011
Produktbeschreibung
Das Beispritzadditiv für Aquaplus eignet sich speziell für das Einlackieren
von Aquaplus-Was ...
Benennung:
Beispritzadditiv für Aqua-Premium -LVM 035 100 A3-
Ausgabe 10.2012
Produktbeschreibung
Zur Erzielung eines optisch einwandfreien Farbtonübergangs im
Beilackierbereich oder zu a ...
