Volkswagen Tiguan Betriebsanleitung: Kopfstütze aus- und einbauen

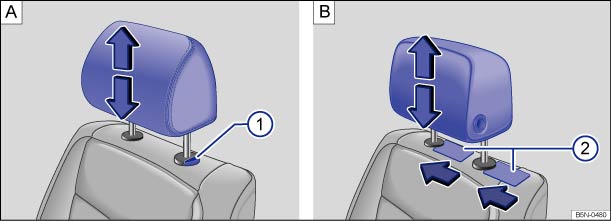

Abb. 51 Kopfstütze vorn ausbauen. Ohne Verstellmöglichkeit in Längsrichtung. Mit Verstellmöglichkeit in Längsrichtung.

Abb. 52 Kopfstütze der zweiten oder dritten Sitzreihe ausbauen.

Lesen und beachten Sie zuerst die einleitenden Informationen und SicherheitshinweiseEinleitung zum Thema 

Alle Sitzplätze sind mit Kopfstützen ausgestattet.

Vordere Kopfstütze ausbauen bei Fahrzeugen ohne in Längsrichtung verstellbare Kopfstützen

  • Gegebenenfalls Sitzlehne so einstellen, dass die Kopfstütze ausgebaut werden kann.
  • Kopfstütze ganz nach oben schieben ⇒ .
  • Kopfstütze bei vollständig gedrückter Taste ⇒ Abb. 51①  ganz herausziehen.

Vordere Kopfstütze einbauen bei Fahrzeugen ohne in Längsrichtung verstellbare Kopfstützen

  • Kopfstütze richtig über den Kopfstützenführungen positionieren und in die Führungen der entsprechenden Sitzlehne stecken.
  • Kopfstütze bei vollständig gedrückter Taste ⇒ Abb. 51①  so weit es geht nach unten schieben.
  • Kopfstütze und ggf. Sitzlehne gemäß richtiger Sitzposition einstellen und einrasten lassen ⇒ Kopfstütze einstellen .

Vordere Kopfstütze ausbauen bei Fahrzeugen mit in Längsrichtung verstellbaren Kopfstützen

  • Gegebenenfalls Sitzlehne so einstellen, dass die Kopfstütze ausgebaut werden kann.
  • Kopfstütze ganz nach oben und hinten schieben ⇒ .
  • Jeweils einen flachen Gegenstand, z. B. eine Plastikkarte ⇒ Abb. 51② , auf beiden Seiten zwischen den Bezug der Sitzlehne und die Abdeckkappe der Haltestange der Kopfstütze in Pfeilrichtung schieben und gleichzeitig mit leichtem Druck die Haltestangen entriegeln.
  • Kopfstütze ganz herausziehen.

Vordere Kopfstütze einbauen bei Fahrzeugen mit in Längsrichtung verstellbaren Kopfstützen

  • Beide Haltestangen der Kopfstütze so weit wie möglich herausziehen.
  • Kopfstütze richtig über den Kopfstützenführungen positionieren und in die Führungen der entsprechenden Sitzlehne stecken.
  • Kopfstütze nach unten schieben, bis beide Haltestangen eingerastet sind.
  • Kopfstütze und ggf. Sitzlehne gemäß richtiger Sitzposition einstellen und einrasten lassen ⇒ Kopfstütze einstellen .

Hintere Kopfstütze ausbauen

  • Gegebenenfalls Sitzlehne so verstellen, dass die Kopfstütze ausgebaut werden kann.
  • Kopfstütze ganz nach oben schieben ⇒ .
  • Kopfstütze bei gedrückter Taste  ⇒ Abb. 52①  ganz herausziehen.

Hintere Kopfstütze einbauen

  • Kopfstütze mit beiden Haltestangen richtig über den Kopfstützenführungen positionieren und in die Führungen der entsprechenden Sitzlehne stecken.
  • Kopfstütze bei gedrückter Taste ⇒ Abb. 52①  nach unten schieben.
  • Kopfstütze und ggf. Sitzlehne gemäß richtiger Sitzposition einstellen und einrasten lassen ⇒ Kopfstütze einstellen .

Warnung

Das Fahren mit ausgebauten oder falsch eingestellten Kopfstützen erhöht bei Unfällen und plötzlichen Fahr- und Bremsmanövern das Risiko schwerer oder tödlicher Verletzungen.
  • Immer mit richtig eingebauter und eingestellter Kopfstütze fahren, wenn auf dem Sitzplatz eine Person sitzt.
  • Ausgebaute Kopfstützen umgehend wieder einbauen, damit die Mitfahrer richtig geschützt sein können.

Hinweis

Beim Aus- und Einbau der Kopfstütze darauf achten, dass die Kopfstütze nicht gegen den Dachhimmel, die Vordersitzlehne oder andere Fahrzeugteile stößt. Ansonsten können Beschädigungen die Folge sein.
