Volkswagen Tiguan Reparaturanleitung: Beifahrersitz mit Durchladevorrichtung
Verkleidung, Schwellerseite, aus- und einbauen
Ausbauen

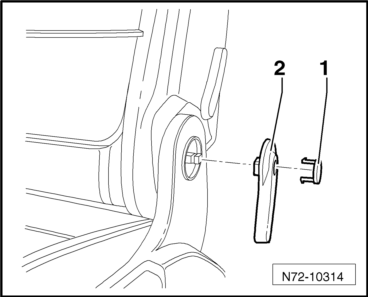

- Entfernen Sie den Deckel -1- und ziehen Sie
den Entriegelungshebel -2- ab.

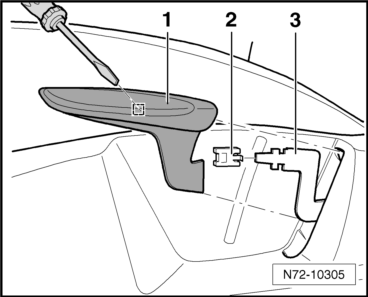

- Ziehen Sie den Griff der Höhenverstellung -1-
nach oben.
- Drücken Sie auf der Innenseite vom Griff der Höhenverstellung die
Blechlasche der Befestigungsklammer -2-, mit
einem kleinen Schraubendreher, in Richtung Schweller und ziehen Sie den
Griff vom Verstellhebel -3- herunter.
Hinweis
Zur besseren Übersicht ist die Befestigungsklammer in der Abbildung in
ausgebautem Zustand dargestellt.
- Entfernen Sie die Befestigungsklammer -1-
vom Verstellhebel -3-.

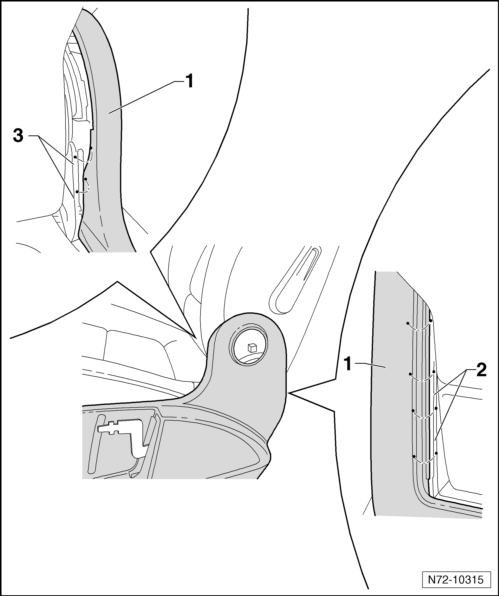

- Lösen Sie die Verkleidung -1-, im hinteren
Bereich der Lehnenverstellung, aus der Aufnahme -2-.
- Lösen Sie die Verkleidung -1-, im vorderen
Bereich der Lehnenverstellung, aus der Aufnahme -3-.

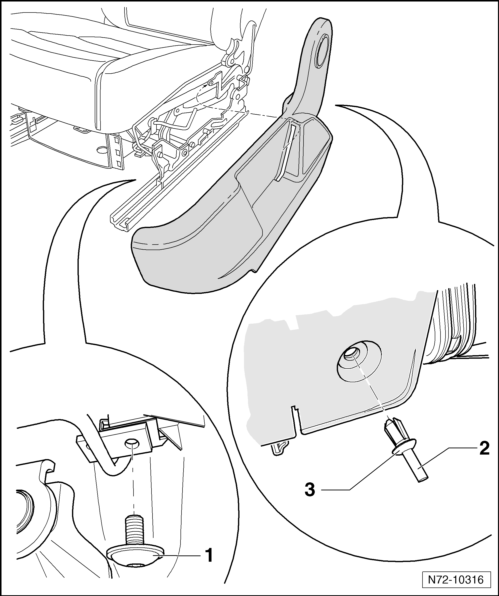

- Drehen Sie die Schraube -1- heraus (2 Nm).
- Drücken Sie den Klemmstift -2-, nach innen,
aus den Spreizclip -3- heraus.
- Entfernen Sie den Spreizclip.
- Lösen Sie die Verkleidung -4-, in
Fahrtrichtung, aus den Aufnahmen im Sitzgestell.
Einbauen
- Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
Halter, Verkleidung, Schwellerseite, aus- und einbauen
Hinweis
Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und
Einbau für die rechte Seite erfolgt sinngemäß.
Ausbauen
- Bauen Sie Verkleidung, Schwellerseite, aus

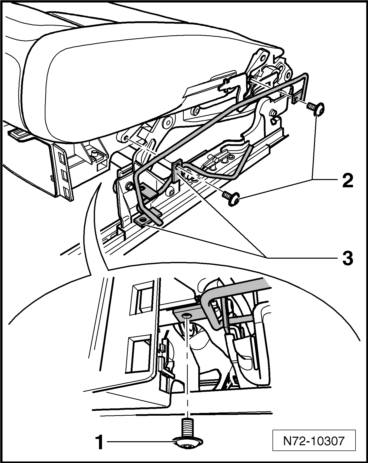

- Drehen Sie die Schraube -1- heraus (2 Nm).
- Drehen Sie die zwei Schrauben -2- heraus (8
Nm).
- Lösen Sie den Halter -3- vom Sitzgestell.
Einbauen
- Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
Hebel, Höhenverstellung, aus- und einbauen
Hinweis
Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und
Einbau für die rechte Seite erfolgt sinngemäß.
Ausbauen
- Bauen Sie die Verkleidung, Schwellerseite, aus

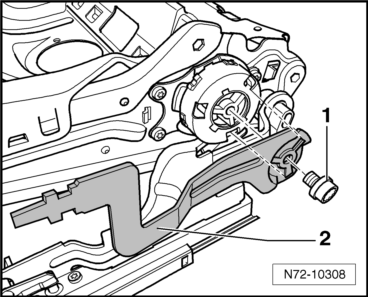

- Drehen Sie die Schraube -1- heraus (19,5
Nm).
- Lösen Sie den Hebel -2- von der
Höhenverstellung.
Einbauen
- Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
Höhenverstellelement, aus- und einbauen
Hinweis
Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und
Einbau für die rechte Seite erfolgt sinngemäß.
Ausbauen
- Verfahren Sie den Sitz in die vorderste Position.
- Verfahren Sie den Sitz in die höchste Position, senken Sie den Sitz
anschließend um einen Hub ab.
- Bauen Sie die Verkleidung, Schwellerseite, aus
- Bauen Sie den Hebel, Höhenverstellung, aus

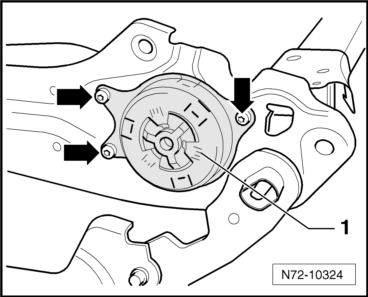

- Drehen Sie die drei Schrauben -Pfeile-
heraus (6 + 2 Nm).
- Lösen Sie das Höhenverstellelement -1- aus
dem Sitzgestell.
Einbauen
- Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
Beim Einsetzen vom Höhenverstellelement in das Sitzgestell ist es
erforderlich, dass ein 2. Monteur den Sitz über die Lehne etwas nach unten
drückt.
Lordose (2 Wege manuell) aus- und einbauen
Ausbauen
- Montieren Sie den Halter für Sitzreparatur -VAS 6136- am Motor- und
Getriebehalter -VAS 6095-.
- Bauen Sie den Sitz, vorn, aus
- Befestigen Sie den Sitz auf dem Halter für Sitzreparatur -VAS 6136-.
- Betätigen Sie, falls vorhanden, die Entriegelungstaste und ziehen Sie
die Kopfstütze aus der Lehne heraus.
- Kopfstütze ausbauen
- Bauen Sie das Gurtschloss, vorn, aus
- Bauen Sie die Verkleidung, Tunnelseite, aus
- Bauen Sie Verkleidung, Schwellerseite, aus
- Bauen Sie die Lehne aus
- Bauen Sie den Lordosenverstellhebel aus
- Bauen Sie den Klapptisch, Lehne, aus
- Bauen Sie den Bezug und das Polster, Vordersitzlehne, aus

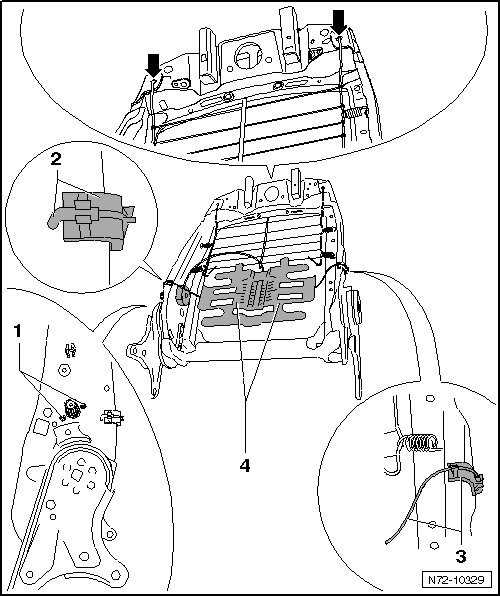

- Drehen Sie die zwei Schrauben -1- der
Betätigung heraus (1,5 +- 1 Nm).
- Hängen Sie die seitlichen Fixierungen -2-
und -3- aus dem Lehnenrahmen heraus.
- Hängen Sie die seitlichen Federn aus.
- Lösen Sie die Lordose -4- aus den oberen
Aufnahmen -Pfeile- im Lehnenrahmen.
Einbauen
- Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
Entriegelungseinheit, Klapplehne aus- und einbauen
Ausbauen
- Montieren Sie den Halter für Sitzreparatur -VAS 6136- am Motor- und
Getriebehalter -VAS 6095-.
- Bauen Sie den Sitz, vorn, aus
- Befestigen Sie den Sitz auf dem Halter für Sitzreparatur -VAS 6136-.
- Betätigen Sie, falls vorhanden, die Entriegelungstaste und ziehen Sie
die Kopfstütze aus der Lehne heraus.
- Kopfstütze ausbauen
- Bauen Sie das Gurtschloss, vorn, aus
- Bauen Sie die Verkleidung, Tunnelseite, aus
- Bauen Sie Verkleidung, Schwellerseite, aus
- Bauen Sie die Lehne aus
- Bauen Sie den Lordosenverstellhebel aus
- Bauen Sie den Klapptisch, Lehne, aus
- Bauen Sie den Bezug und das Polster, Vordersitzlehne, aus

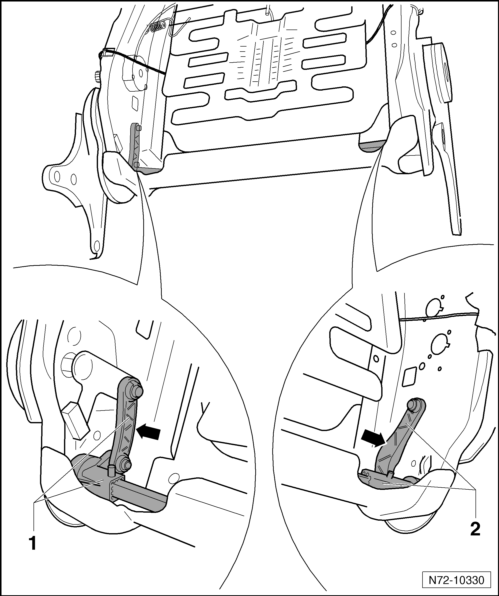

- Durchtrennen Sie, z.B. mit einem Seitenschneider, rechts und links die
Hebelarme -Pfeile- der Entriegelungseinheit.
- Entfernen Sie die Reste der Entriegelungseinheit
-1- und -2- aus dem Lehnenrahmen.
Einbauen
- Setzen Sie die Entriegelungseinheit in die entsprechenden Aufnahmen im
Lehnenrahmen ein.
