Volkswagen Tiguan Reparaturanleitung: Außenspiegel

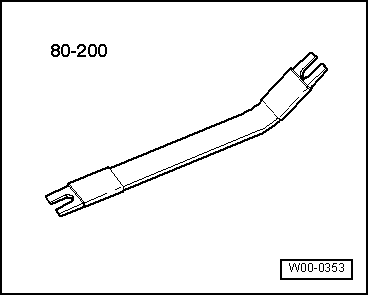

Werkzeuge
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
![Volkswagen Tiguan. W00-0353](/images/manuals/505/vw_tiguan_aussenspiegel_3637.png)
- Drehmomentschlüssel 2... 10 Nm -V.A.G 1783-
![Volkswagen Tiguan. W00-0990](/images/manuals/505/vw_tiguan_aussenspiegel_3638.png)

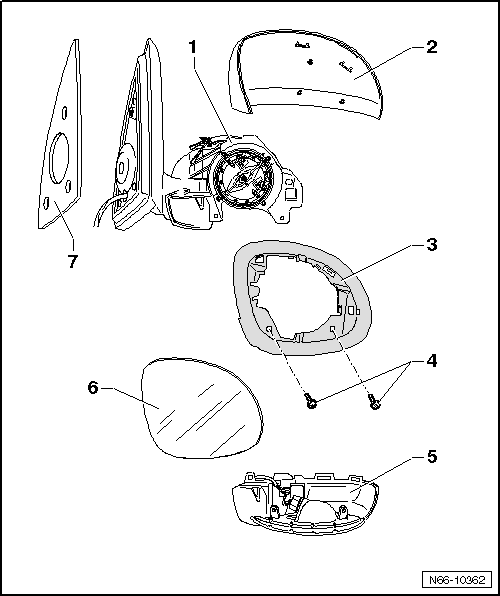

Außenspiegel - Montageübersicht
Hinweis
Die Darstellung erfolgt für die rechte Seite. Für die linke Seite ist
sinngemäß daraus abzuleiten.
![](/images/manuals/505/vw_tiguan_aussenspiegel_3639.png)
- Spiegelgrundträger
- Spiegelgehäuse
- Material - ABS
- aus- und einbauen
- Gehäuserahmen
- Schraube
- Montageteil
- mit Seitenblinkleuchte
- aus- und einbauen
- Spiegelglas
- Dämpfung
- ist Bestandteil des Spiegelgrundträgers
Spiegelglas aus- und einbauen
Hinweis
Der Aus- und Einbau erfolgt nur für das rechte Spiegelglas. Der Aus- und
Einbau des linken Spiegelglas ist sinngemäß daraus abzuleiten.
ACHTUNG!
Bei den Arbeiten Schutzbrille und Schutzhandschuhe tragen!

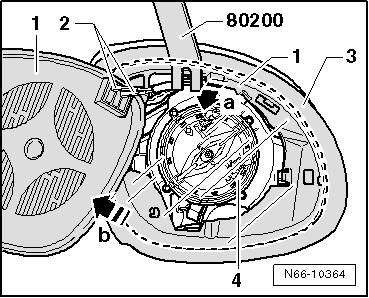

Ausbauen
- Schützen Sie die Gehäusekante -3- vor
Lackbeschädigung z. B. mit textilverstärktem Klebeband.
- Drücken Sie das Spiegelglas -1- unten in
das Spiegelgehäuse -3- ein.
- Drücken Sie das Spiegelglas -1- mit dem
Abdrückhebel -80-200- vom Halter -4- und
Gehäuse -3- ab -Pfeil a-.
- Schwenken Sie das Spiegelglas -1- zur Seite
-Pfeil b- und ziehen Sie die vorhandenen
Steckkontakte -2- ab.
![Volkswagen Tiguan. N66-10364](/images/manuals/505/vw_tiguan_aussenspiegel_3640.png)
Einbauen
- Stecken Sie die Steckkontakte am Spiegelglas auf.
- Drücken Sie das Spiegelglas mittig auf den Halter im Gehäuse auf.
- Das Spiegelglas rastet hörbar ein.
- Führen Sie anschließend eine Funktionsprüfung durch.
Gehäuserahmen aus- und einbauen
Ausbauen
- Drehen Sie die Schrauben -2- heraus.
- Entriegeln Sie alle Rasthaken -Pfeile-.
- Ziehen Sie den Gehäuserahmen -1- vom
Gehäuse -4- ab.
![Volkswagen Tiguan. N66-10365](/images/manuals/505/vw_tiguan_aussenspiegel_3641.png)

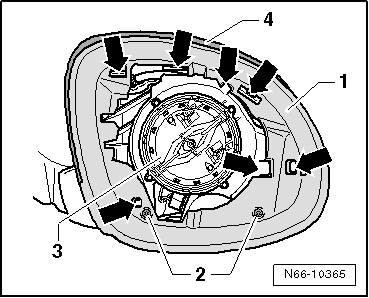

Einbauen
- Drücken Sie den Gehäuserahmen -1- in die
Verrastungen des Gehäuses -4-.
Die Rasthaken rasten hörbar ein.
- Drehen Sie die Schrauben -2- fest.
![Volkswagen Tiguan. N66-10365](/images/manuals/505/vw_tiguan_aussenspiegel_3642.png)
Spiegelgehäuse aus- und einbauen
Hinweis
- Der Aus- und Einbau erfolgt nur für das rechte Spiegelgehäuse. Der Aus-
und Einbau des linken Spiegelgehäuses ist sinngemäß daraus abzuleiten.
- Im Montageteil befindet sich die Seitenblinkleuchte. Seitenblinkleuchte
aus- und einbauen
→ Fahrzeugelektrik; Elektrische Anlage;
Ausbauen
- Spiegelglas ausbauen
- Gehäuserahmen ausbauen
- Klappen Sie den Außenspiegel zur leichteren Montage nach vorn.
- Drücken Sie den Rasthaken zur Seite -Pfeil a-
- Halten Sie das Montageteil -2- fest.
- Ziehen Sie das Spiegelgehäuse -1- nach
hinten und nach oben vom Spiegelgrundträger -3-
ab -Pfeil b-.
- Nehmen Sie das Montageteil -2- nach unten
ab -Pfeil c-.
![Volkswagen Tiguan. N66-10366](/images/manuals/505/vw_tiguan_aussenspiegel_3643.png)

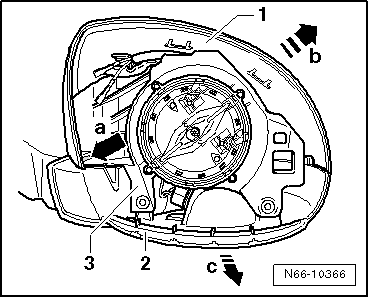

Einbauen
- Setzen Sie das Spiegelgehäuse -1- und das
Montageteil -2- am Spiegelgrundträger
-3- zusammen.
- Drücken Sie das Spiegelgehäuse -1- und das
Montageteil -2- in die Verrastung
-Pfeil a- am Spiegelgrundträger.
- Bauen Sie das Spiegelglas wieder ein
- Führen Sie anschließend eine Funktionsprüfung durch.
![Volkswagen Tiguan. N66-10366](/images/manuals/505/vw_tiguan_aussenspiegel_3644.png)
Außenspiegel aus- und einbauen
Hinweis
Der Aus- und Einbau erfolgt nur für den linken Außenspiegel. Der Aus- und
Einbau des rechten Außenspiegels ist sinngemäß daraus abzuleiten.
Ausbauen
![](/images/manuals/505/vw_tiguan_aussenspiegel_3645.png)
- Verkleidung Tür vorn, Fahrerseite ausbauen:
→ Karosserie- Montagearbeiten Innen;
- Trennen Sie die Steckverbindung -4- für den
Außenspiegel.
- Drehen Sie die Schraube -2- heraus.
- Heben Sie den Außenspiegel leicht an -Pfeil a-
und ziehen Sie den Außenspiegel aus der Fensterführung
-5- heraus -Pfeil b-.
- Nehmen Sie den Außenspiegel -1- ab und
führen Sie die Leitung -3- durch die Öffnung
der Tür.

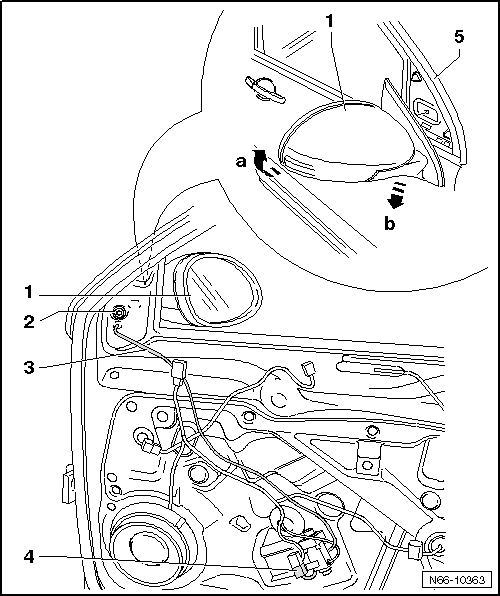

Einbauen
![](/images/manuals/505/vw_tiguan_aussenspiegel_3646.png)
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
- Anzugsdrehmomente: Schraube -2- für
Außenspiegel -1- 8 Nm.
- Bevor Sie die Türverkleidung montieren, ist eine Funktionsprüfung
durchzuführen.
