Volkswagen Tiguan Reparaturanleitung: Tankklappeneinheit

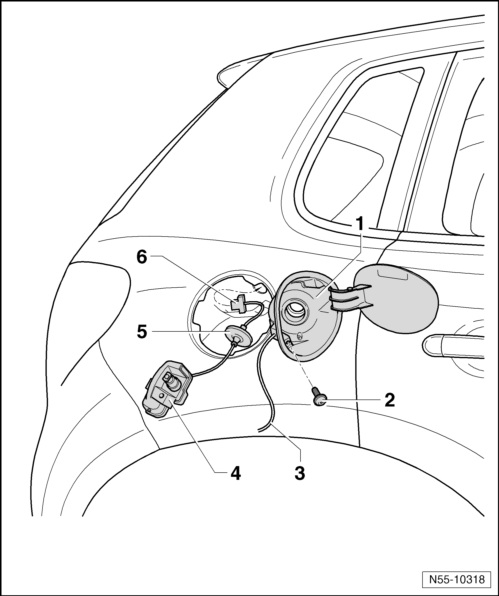

Tankklappeneinheit und Stellelement - Montageübersicht

Hinweis

• Öffnet die Tankklappe nicht, kann sie von Hand am Stellelement -4- geöffnet werden.
• Das Stellelement wird erreicht, in dem man zwischen Seitenteil und gelöster Radhausschale hindurchgreift.

1. Tankklappeneinheit
   • aus- und einbauen
2. Schraube
   • Anzugsdrehmoment: 1,5 Nm
3. Wasserablaufschlauch
4. Stellelement
   • aus- und einbauen
5. Dichtung
6. Steckverbindung

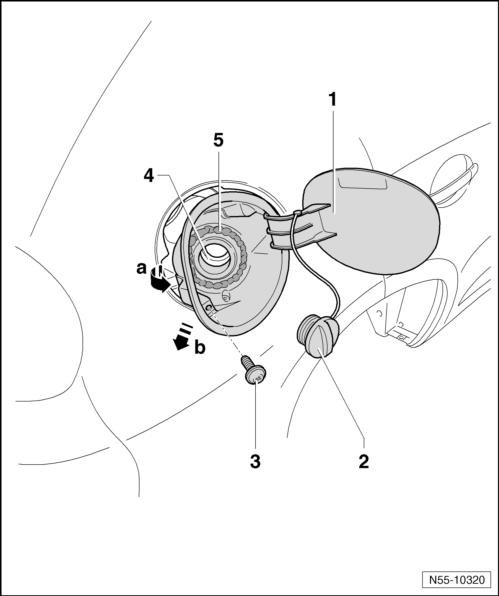

Tankklappeneinheit aus- und einbauen

Ausbauen

• Schrauben Sie den Tankdeckel -2- ab.
• Drehen Sie die Schraube -3- heraus.
• Krempeln Sie die Manschette -5- vom Kraftstoffeinfüllstutzen -4-.
• Ziehen Sie die Tankklappeneinheit -1- mit Wasserablaufschlauch nach hinten -Pfeil b- aus den Verrastungen und schwenken Sie die Tankklappeneinheit -1- aus dem Seitenteil heraus -Pfeil a-.

Einbauen

• Das Stellelement ist eingebaut.

• Stecken Sie den Wasserablaufschlauch durch die Öffnung in der Tankklappeneinheit und ziehen Sie den Wasserablaufschlauch bis zum Anschlag durch.Führen Sie den Wasserablaufschlauch in das Seitenteil ein.
• Schieben Sie die Tankklappeneinheit -1- zuerst mit der Scharnierseite in das Seitenteil.
• Schwenken Sie die Tankklappeneinheit anschließend vollständig in das Seitenteil, achten Sie darauf das die Rasthaken oben und unten richtig im Seitenteil verrasten.
• Ziehen Sie die Manschette -5- über den Einfüllstutzen -4- und schrauben Sie die Schraube -3- fest.

Anzugsdrehmoment für Schraube -2- 2 Nm.

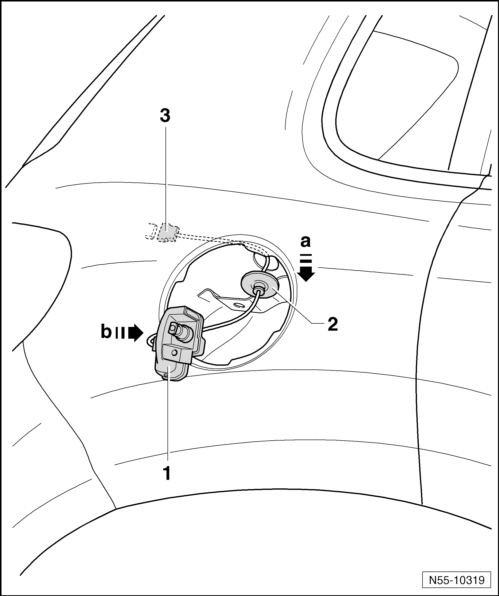

Stellelement aus- und einbauen

Ausbauen

• Öffnen Sie die Serviceklappe in der seitlichen Kofferraumverkleidung.
• Trennen Sie die Steckverbindung -3-.
• Bauen Sie die Tankklappeneinheit aus.
• Lösen Sie das Stellelement -1- aus der Aufnahme im Seitenteil -Pfeil b-.
• Ziehen Sie die Leitung mit der Steckverbindung -3- und der Dichtung -2- aus dem Seitenteil heraus -Pfeil a-.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
