Volkswagen Tiguan Reparaturanleitung: Bedienungs- und Anzeigeeinheit

Übersicht Bedienungs- und Anzeigeeinheit

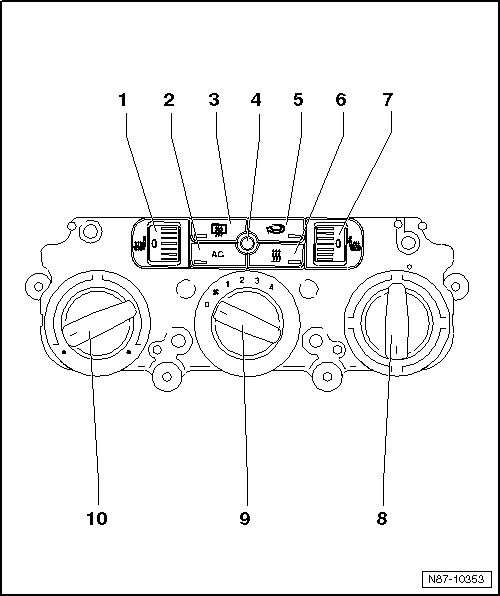

Übersicht Bedienungs- und Anzeigeeinheit, Climatic bis KW 44/2010

1. Einsteller für beheizbaren Fahrersitz -E94- (optional)
2. Taste "AC" schaltet den Klimakompressor bei betätigter Taste ein.
3. Taster für beheizbare Heckscheibe -E230-
4. Temperaturfühler für Schalttafel -G56-
5. Schalter für Frischluft- und Umluftklappe -E159-

Hinweis

• Der Umluftbetrieb geht bei Zündung aus wieder in den Frischluftbetrieb.
• Für Fahrzeuge des japanischen Markts bleibt der "Umluftbetrieb" nach Zündung aus bestehen.

6. Sofortheiztaste -E537- für Zusatzheizung (optional)
7. Einsteller für beheizbaren Beifahrersitz -E95- (optional)
8. Drehregler für Luftverteilung
9. Schalter für Frischluftgebläse -E9-
10. Drehregler für Temperatureinstellung

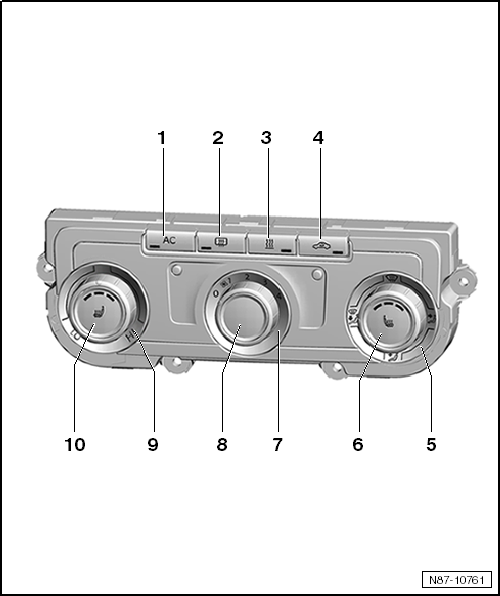

Übersicht Bedienungs- und Anzeigeeinheit, elektrisch-manuelle Klimaanlage bis KW 44/2012

Hinweis

Je nach Ausstattungsvariante sind nicht alle Taster belegt.

1. Taster für AC
   • Ist die Taste AC deaktiviert, wird der Klimakompressor auf nahezu 0 Förderleistung eingestellt.
2. Taster für Heckscheibenheizung
   • Je nach Außentemperatur bleibt die Heckscheibenheizung 4 bis 20 Minuten eingeschaltet.
3. Taster Sofortheiztaste -E537- oder Frontscheibenheizung
   • je nach Ausstattung
4. Taster für Umluftbetrieb

Hinweis

• Der Umluftbetrieb geht bei Zündung aus wieder in den Frischluftbetrieb.
• Für Fahrzeuge des japanischen Markts bleibt der "Umluftbetrieb" nach Zündung aus bestehen.

5. Drehknopf zur Einstellung der Luftverteilung
6. Taster - Sitzheizung rechts
   • Die Sitzheizung ist in 3 Stufen einstellbar. Die aktuelle Einstellung wird über die LED angezeigt.
   • Leuchtet keine LED, ist die Sitzheizung ausgeschaltet.
7. Anzeige der Gebläsestufe
8. Drehknopf zur Einstellung der Gebläsestufe
   • links: Gebläsestufe verringern
   • rechts: Gebläsestufe erhöhen
9. Drehknopf zur Temperatureinstellung
   • links: Temperatur verringern
   • rechts: Temperatur erhöhen
10. Taster - Sitzheizung links
    • Die Sitzheizung ist in 3 Stufen einstellbar. Die aktuelle Einstellung wird über die LED angezeigt.
    • Leuchtet keine LED, ist die Sitzheizung ausgeschaltet.

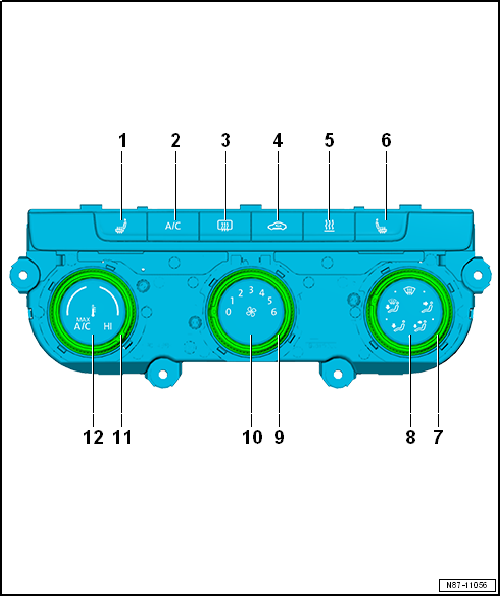

Übersicht Bedienungs- und Anzeigeeinheit, elektrisch-manuelle Klimaanlage ab KW 45/2012

Hinweis

Je nach Ausstattungsvariante sind nicht alle Taster belegt.

1. Taster für Sitzheizung links
   • Optional
   • Die Sitzheizung ist in 3 Stufen einstellbar. Die aktuelle Einstellung wird über die LED angezeigt.
   • Leuchtet keine LED, ist die Sitzheizung ausgeschaltet.
2. Taster für A/C
   • Ist die Taste A/C deaktiviert, wird der Klimakompressor auf nahezu 0 Förderleistung eingestellt.
3. Taster für Heckscheibenheizung
   • Je nach Außentemperatur bleibt die Heckscheibenheizung 4 bis 20 Minuten eingeschaltet.
4. Taster für Umluftbetrieb

Hinweis

Der Umluftbetrieb geht bei Zündung aus wieder in den Frischluftbetrieb.

5. Sofortheiztaste für Stand-/Zusatzheizung Ein/Aus oder OFF-Taste für Heizungs- und Klimaanlage Ein/Aus
   • je nach Ausstattung
   • OFF Taster aktiviert, Klimaanlage außer Betrieb. Es findet kein Heiz- und Lüftungsbetrieb statt.
6. Taster für Sitzheizung rechts
   • Optional
   • Die Sitzheizung ist in 3 Stufen einstellbar. Die aktuelle Einstellung wird über die LED angezeigt.
   • Leuchtet keine LED, ist die Sitzheizung ausgeschaltet.
7. Drehknopf zur Einstellung der Luftverteilung
8. Anzeige der Luftverteilung
9. Drehknopf zur Einstellung der Gebläsestufe
   • links: Gebläsestufe verringern
   • rechts: Gebläsestufe erhöhen
10. Anzeige der Gebläsestufe
11. Drehknopf zur Temperatureinstellung
    • links: Temperatur verringern
    • rechts: Temperatur erhöhen
12. Anzeige der Temperatureinstellung

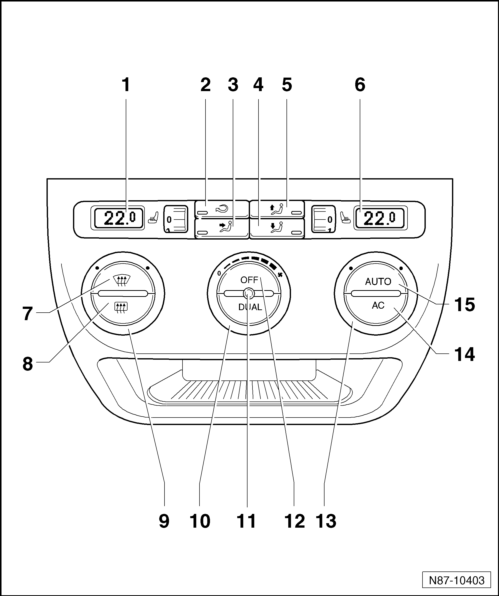

Übersicht Bedienungs- und Anzeigeeinheit, Climatronic bis KW 44/2010

1. Anzeige der gewählten Innenraumtemperatur, links
2. Drucktaste für Umluftbetrieb, ab KW 22/08 Drucktaste für automatischer Umluftbetrieb
   • Durch Drücken der Drucktaste wird auf Umluftbetrieb geschaltet und das Eindringen verunreinigter Luft in den Innenraum verhindert.
   • Durch nochmaliges Drücken der Drucktaste für Umluftbetrieb wird die Funktion automatische Umluftfunktion aktiviert.

Hinweis

• Der Umluftbetrieb geht bei Zündung aus wieder in den Frischluftbetrieb.
• Für Fahrzeuge des japanischen Markts bleibt der "Umluftbetrieb" nach Zündung aus bestehen.

3. Drucktaste - Luftverteilung Mitte
4. Drucktaste - Luftverteilung unten
5. Drucktaste - Luftverteilung oben
6. Anzeige der gewählten Innenraumtemperatur, rechts
7. Drucktaste für Defrost, Frontscheibe
8. Drucktaste für Heckscheibenheizung
9. Drehknopf für Innenraumtemperatur, links
10. Gebläseregler
    • Durch Drehen Veränderung der Gebläsestufen.
11. Innenraumtemperaturfühler
12. Druckschalter für Klimaanlage aus
13. Drucktaste AUTO
    • Durch Drücken der Taste AUTO hält die Climatronic vollautomatisch die gewählte Fahrzeuginnentemperatur. Hierzu wird die Temperatur der ausströmenden Luft, die Gebläsedrehzahl und die Luftverteilung automatisch verändert.
14. Drucktaste AC
    • Ist die Taste AC deaktiviert, wird der Klimakompressor auf nahezu 0 Förderleistung eingestellt. Ist die Taste AUTO Aktiv, wird der Heiz- und Lüftungsbetrieb weiterhin elektronisch geregelt.
15. Drehknopf für Innenraumtemperatur, rechts

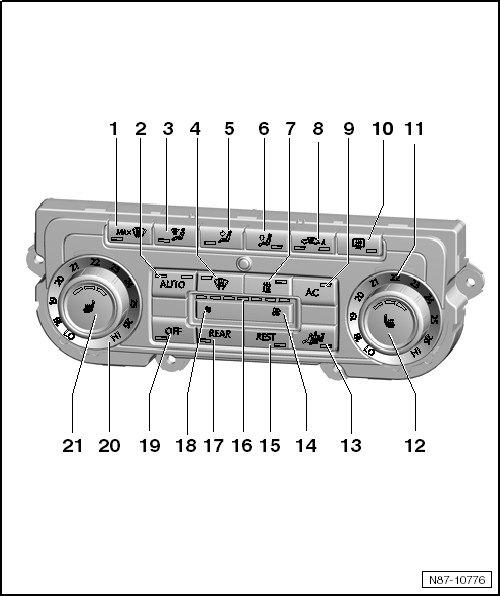

Übersicht Bedienungs- und Anzeigeeinheit, Climatronic ab KW 45/2010 bis KW 21/2012

Hinweis

Je nach Ausstattungsvariante sind nicht alle Taster belegt.

1. Taster für Max-Defrost-Funktion
   • beim Drücken der Taste wird die Einstellung vom Steuergerät so gesteuert, dass die Frontscheibe schnell frei wird.
2. Taster für AUTO Funktion
   • Im Automatikbetrieb hält die Climatronic vollautomatisch die gewählte Fahrzeugtemperatur. Hierzu werden Temperatur der ausströmenden Luft, Gebläsedrehzahl und Luftverteilung automatisch geregelt.
   • LED leuchtet, wenn Einstellung aktiv ist.
   • Durch nochmaliges Drücken wird die AUTO Funktion mit einer erhöhten Gebläsedrehzahl betrieben. Die zweite LED leuchtet.
3. Taster für die Luftverteilung Frontscheibe
   • LED leuchtet, wenn Einstellung aktiv ist.
4. Taster für Frontscheibenheizung
   • LED leuchtet, wenn Einstellung aktiv ist.
5. Taster Luftverteilung Mitte
   • LED leuchtet, wenn Einstellung aktiv ist.
6. Taster Luftverteilung unten
   • LED leuchtet, wenn Einstellung aktiv ist.
7. Taster Sofortheiztaste -E537-
   • LED leuchtet, wenn Einstellung
8. Taster für Umluftfunktion
   • Durch Drücken des Tasters wird auf Umluftbetrieb geschaltet und das Eindringen verunreinigter Luft in den Innenraum verhindert.

Hinweis

• Unter folgenden Voraussetzungen wird automatisch in den Umluftbetrieb geschaltet:
• Bei Betätigung der Scheibenwaschanlage.
• Wenn der Sensor für Luftgüte -G238- anspricht.
• Beim Einlegen des Rückwärtsgangs (diese Funktion ist nur 2 min. nach Motorstart aktiv).
• Gebläsestufe an der Bedienungs- und Anzeigeeinheit für Klimaanlage, Climatronic -E87- aus.
• Bedienungs- und Anzeigeeinheit für Klimaanlage, Climatronic -E87-"OFF"

9. Taster für AC
   • Ist die Taste AC deaktiviert, wird der Klimakompressor auf nahezu 0 Förderleistung eingestellt. Ist die Taste AUTO aktiv, wird der Heiz- und Lüftungsbetrieb weiterhin elektronisch geregelt.
10. Taster für Heckscheibenheizung
    • Je nach Außentemperatur bleibt die Heckscheibenheizung 4 bis 20 Minuten eingeschaltet.
    • LED leuchtet, wenn Einstellung aktiv ist.
11. Drehknopf zur Temperaturregelung rechts
    • Die ausgewählte Temperatur wird beleuchtet.
12. Taster - Sitzheizung rechts
    • Die Sitzheizung ist in 3 Stufen einstellbar. Die aktuelle Einstellung wird über die LED angezeigt.
    • Leuchtet keine LED, ist die Sitzheizung ausgeschaltet.
13. Taster für Klimasynchronisation
    • Mit diesem Taster werden alle Klimaeinstellungen des Fahrers auf die anderen Sitzplätze übertragen.
14. Taster zum Erhöhen der Gebläsestufe
15. Taster für REST
    • Bei eingeschalteter Restwärme-Funktion wird die Restwärme des Motors von einer Kühlmittelpumpe zum Wärmetauscher gepumpt.
16. Anzeige der Gebläsestufe
    • Gewählte Stufe ist an der Beleuchtung erkennbar.
    • Im Automatikbetrieb wird die tatsächliche Gebläsestufe angezeigt.
17. Taster REAR
    • Durch Drücken des Tasters REAR kann die Einstellung der Bedienungs- und Anzeigeeinheit für Klimaanlage hinten -E265- vorgenommen werden.
18. Taster zum Verringern der Gebläsestufe
19. Taster OFF
    • Durch Drücken des Tasters OFF wird die Heizungs- und Klimafunktion deaktiviert.
20. Drehknopf zur Temperaturregelung links
    • Die ausgewählte Temperatur wird beleuchtet.
21. Taster - Sitzheizung links
    • Die Sitzheizung ist in 3 Stufen einstellbar. Die aktuelle Einstellung wird über die LED angezeigt.
    • Leuchtet keine LED, ist die Sitzheizung ausgeschaltet.

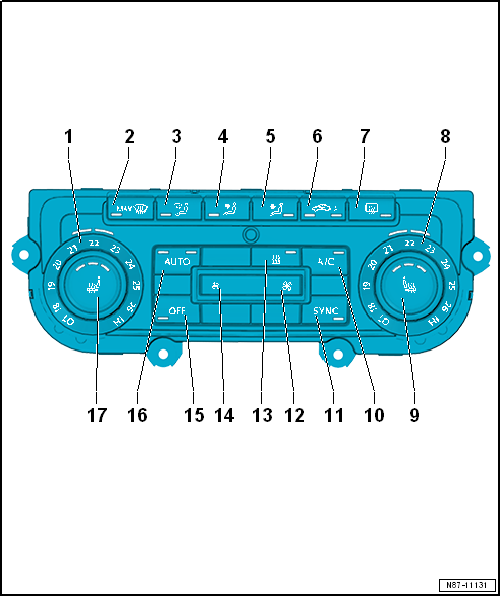

Übersicht Bedienungs- und Anzeigeeinheit, Climatronic ab KW 22/2012

Hinweis

Je nach Ausstattungsvariante sind nicht alle Taster belegt.

1. Drehknopf zur Temperaturregelung links
   • Die ausgewählte Temperatur wird beleuchtet.
2. Taster für Max-Defrost-Funktion
   • beim Drücken der Taste wird die Einstellung vom Steuergerät so gesteuert, dass die Frontscheibe schnell frei wird.
3. Taster für die Luftverteilung Frontscheibe
   • LED leuchtet, wenn Einstellung aktiv ist.
4. Taster Luftverteilung Mitte
   • LED leuchtet, wenn Einstellung aktiv ist.
5. Taster Luftverteilung unten
   • LED leuchtet, wenn Einstellung aktiv ist.
6. Taster für Umluftfunktion
   • Durch Drücken des Tasters wird auf Umluftbetrieb geschaltet und das Eindringen verunreinigter Luft in den Innenraum verhindert.

Hinweis

• Unter folgenden Voraussetzungen wird automatisch in den Umluftbetrieb geschaltet:
• Bei Betätigung der Scheibenwaschanlage.
• Wenn der Sensor für Luftgüte -G238- anspricht.
• Beim Einlegen des Rückwärtsgangs (diese Funktion ist nur 2 min nach Motorstart aktiv).
• Gebläsestufe an der Bedienungs- und Anzeigeeinheit für Klimaanlage, Climatronic -E87- aus.
• Bedienungs- und Anzeigeeinheit für Klimaanlage, Climatronic -E87-"OFF"

7. Taster für Heckscheibenheizung
   • Je nach Außentemperatur bleibt die Heckscheibenheizung 4 bis 20 Minuten eingeschaltet.
   • LED leuchtet, wenn Einstellung aktiv ist.
8. Drehknopf zur Temperaturregelung rechts
   • Die ausgewählte Temperatur wird beleuchtet.
9. Taster - Sitzheizung rechts
   • Die Sitzheizung ist in 3 Stufen einstellbar. Die aktuelle Einstellung wird über die LED angezeigt.
   • Leuchtet keine LED, ist die Sitzheizung ausgeschaltet.
10. Taster für A/C
    • Ist die Taste A/C deaktiviert, wird der Klimakompressor auf nahezu 0 Förderleistung eingestellt. Ist die Taste AUTO aktiv, wird der Heiz- und Lüftungsbetrieb weiterhin elektronisch geregelt.
11. Taster für Klimasynchronisation
    • Mit diesem Taster werden alle Klimaeinstellungen des Fahrers auf die anderen Sitzplätze übertragen.
12. Taster zum Erhöhen der Gebläsestufe
13. Taster Sofortheiztaste -E537-
    • LED leuchtet, wenn Einstellung aktiv ist.
14. Taster zum Verringern der Gebläsestufe
15. Taster OFF
    • Durch Drücken des Tasters OFF wird die Heizungs- und Klimafunktion deaktiviert.
16. Taster für AUTO Funktion
    • Im Automatikbetrieb hält die Climatronic vollautomatisch die gewählte Fahrzeugtemperatur. Hierzu werden Temperatur der ausströmenden Luft, Gebläsedrehzahl und Luftverteilung automatisch geregelt.
    • LED leuchtet, wenn Einstellung aktiv ist.
    • Durch nochmaliges Drücken wird die AUTO Funktion mit einer erhöhten Gebläsedrehzahl betrieben. Die zweite LED leuchtet.
17. Taster - Sitzheizung links
    • Die Sitzheizung ist in 3 Stufen einstellbar. Die aktuelle Einstellung wird über die LED angezeigt.
    • Leuchtet keine LED, ist die Sitzheizung ausgeschaltet.

Bedienungs- und Anzeigeeinheit aus- und einbauen

Bedienungs- und Anzeigeeinheit aus- und einbauen, Climatic

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

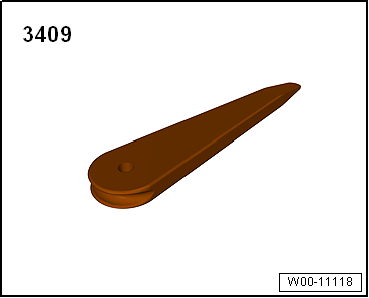

• Demontagekeil -3409-
• Fahrzeugdiagnosetester

Ausbauen

Hinweis

• Die Regulierung besteht aus 2 trennbaren Gehäusen. Vor Ausbau der Regulierung Drehknöpfe bitte in folgende Position bringen:
• Heizungsregler auf "kalt"
• Gebläse auf "0"
• Ausströmrichtung auf "Fußraum"

• Blende für Heiz- und Klimabetätigung ausbauen → Karosserie-Montagearbeiten Innen;

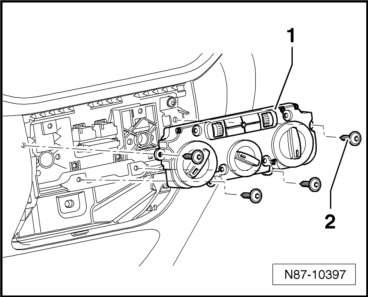

• Schrauben -2- (4,2 x 45) und -3- (4,2 x 16) herausdrehen und Regulierung -1- aus der Mittelkonsole nehmen.

Anzugsdrehmoment der Schrauben -2- und -3-: 1,5 +- 0,2 Nm

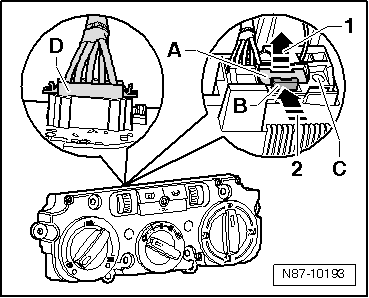

• Steckerverriegelung -A- durch Ziehen in -Pfeilrichtung 1- trennen.
• Steckerverriegelung -B- zum Stecker -Pfeil 2- drücken und Stecker -C- abnehmen.
• Verriegelung des Steckers -D- lösen und Stecker -D- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist zu beachten, dass die Drehknöpfe die gleiche Position haben wie beim Ausbau.

Bedienungs- und Anzeigeeinheit aus- und einbauen, elektrisch manuelle Klimaanlage und Climatronic

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-
• Fahrzeugdiagnosetester

Hinweis

Das Steuergerät für Climatronic -J255- und die Bedienungs- und Anzeigeeinheit für Klimaanlage, Climatronic -E87- sind ein nicht zerlegbares Bauteil.

Ausbauen

• Blende für Heiz- und Klimabetätigung ausbauen → Karosserie-Montagearbeiten Innen;

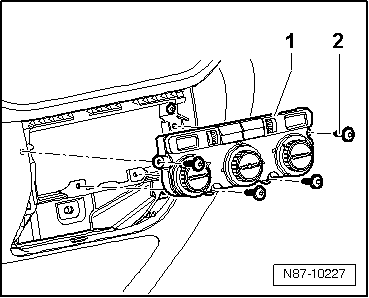

• Schrauben -2- (1,5 +- 0,2 Nm) herausdrehen und Bedienungs- und Anzeigeeinheit für Klimaanlage, Climatronic -E87--1- aus der Schalttafel nehmen.
• Steckverbindungen an der Bedienungs- und Anzeigeeinheit für Klimaanlage, Climatronic -E87- trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Vorgehensweise für die Prüfung und Einstellung von Bauteilen

Am → Fahrzeugdiagnosetester die "Geführte Fehlersuche" wählen.

Nachdem alle Steuergeräte abgefragt wurden:

• Taste "Sprung" drücken.
• "Funktions-/Bauteilauswahl" auswählen.
• "Heizung, Lüftung, Klimaanlage".
• "01-Eigendiagnosefähige Systeme" auswählen.
• "Climatronic" oder "Climatic" auswählen.
• "Funktionen" auswählen.
• "Grundeinstellung".
• "Kühlleistung prüfen".
• "Messwerteblock lesen".

Kammerbelegung der Mehrfachsteckverbindungen an der Rückseite der Bedienungs- und Anzeigeeinheit

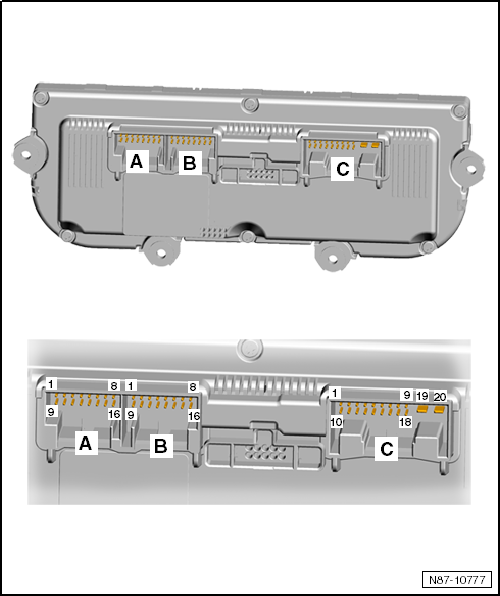

Kammerbelegung der Mehrfachsteckverbindungen an der Rückseite der Bedienungs- und Anzeigeeinheit, Climatic

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

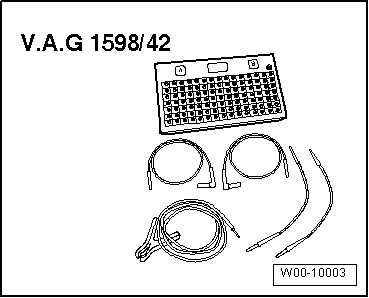

• Prüfbox -V.A.G 1598/42-
• Adapterkabel -V.A.G 1598/47-
• Schablone -1598/47-2-

5 - polig - Steckverbindung Gebläse

• Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.

16- polig - Steckverbindung

• Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.

20- polig - Steckverbindung

• Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.

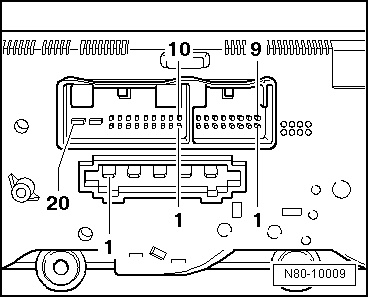

Kammerbelegung der Mehrfachsteckverbindungen an der Rückseite der Bedienungs- und Anzeigeeinheit, elektrisch-manuelle Klimaanlage bis KW 44/2012

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

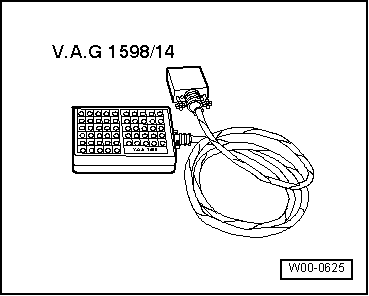

• Prüfbox (Grundgerät) -V.A.G 1598/14-
• Prüfadapter für Klimabedienteil -V.A.G 1598/47-
• Schablone -V.A.G 1598/47-2-

1. Steckverbindung Gebläse 5 - polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
2. Steckverbindung 16- polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
3. Steckverbindung 20- polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.

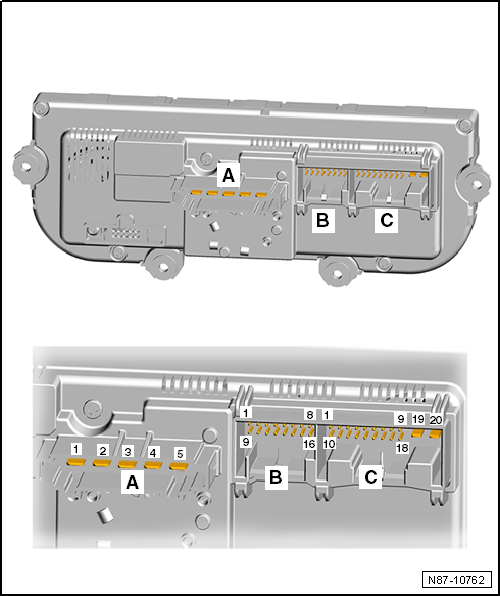

Kammerbelegung der Mehrfachsteckverbindungen an der Rückseite der Bedienungs- und Anzeigeeinheit, elektrisch-manuelle Klimaanlage ab KW 45/2012

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Prüfbox (Grundgerät) -V.A.G 1598/14-
• Prüfadapter für Klimabedienteil -V.A.G 1598/47-
• Schablone -V.A.G 1598/47-2-

1. Steckverbindung Gebläse 5 - polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
2. Steckverbindung 16- polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
3. Steckverbindung 20- polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.

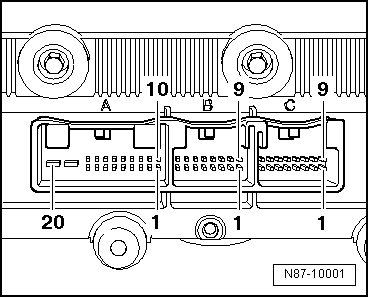

Kammerbelegung der Mehrfachsteckverbindungen an der Rückseite der Bedienungs- und Anzeigeeinheit, Climatronic bis KW 44/2010

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Prüfbox -V.A.G 1598/42-
• Adapterkabel -V.A.G 1598/47-
• Schablone -1598/47-2-

1. Steckverbindung 20- polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
2. Steckverbindung 16- polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
3. Steckverbindung 16- polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.

Kammerbelegung der Mehrfachsteckverbindungen an der Rückseite der Bedienungs- und Anzeigeeinheit Climatronic ab KW 45/2010

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Prüfbox -V.A.G 1598/42-
• Adapterkabel -V.A.G 1598/47-
• Schablone -1598/47-2-

1. Steckverbindung 16- polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
2. Steckverbindung 16- polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
3. Steckverbindung 20- polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
