Volkswagen Tiguan Reparaturanleitung: Bedienungs- und Anzeigeeinheit

Bedienungs- und Anzeigeeinheit aus- und einbauen

Ausbauen

Hinweis

  • Die Regulierung besteht aus 2 trennbaren Gehäusen. Vor Ausbau der Regulierung Drehknöpfe bitte in folgende Positionen bringen:
  • Heizungsregler auf "kalt"
  • Gebläse auf "0"
  • Ausströmrichtung auf "Fußraum"



  • Blende für Heiz- und Klimabetätigung ausbauen → Karosserie-Montagearbeiten Innen;

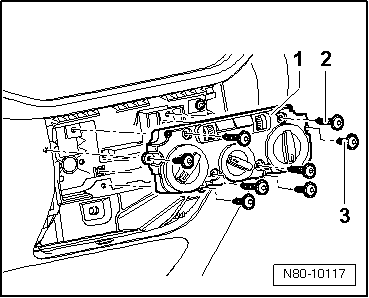

  • Schrauben -2- (4,2 x 45) und -3- (4,2 x 16) herausdrehen und Regulierung -1- aus der Mittelkonsole nehmen.

Volkswagen Tiguan. N80-10117

Anzugsdrehmoment der Schrauben -2- und -3-: 1,5 +- 0,2 Nm.

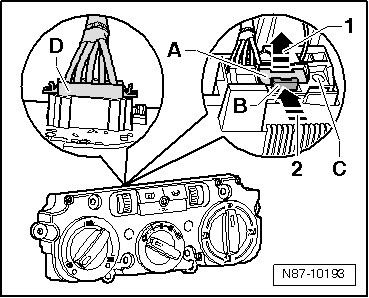

  • Steckerverriegelung -A- durch ziehen in Pfeilrichtung -1- trennen.
  • Steckerverriegelung -B- zum Stecker -Pfeil 2- drücken und Stecker -C- abnehmen.
  • Verriegelung des Steckers -D- lösen und Stecker -D- abnehmen.

Volkswagen Tiguan. N87-10193

Hinweis

Das Bild zeigt die Ausführung "Climatic". Die Vorgehensweise zum Entriegeln der Stecker ist die Gleiche.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist zu beachten, dass die Drehknöpfe die gleiche Position haben wie beim Ausbau.

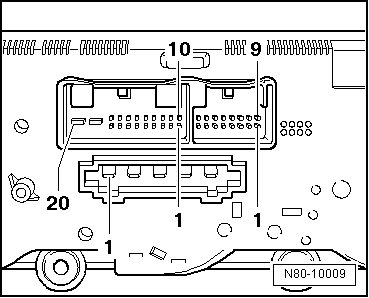

Kammerbelegung der Mehrfachsteckverbindungen an der Rückseite der Regulierung für Heiz- und Frischluft

5 - polig - Steckverbindung Gebläse

  • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.

16- polig - Steckverbindung

  • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.

20- polig - Steckverbindung

  • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
    Stellmotoren
