Volkswagen Tiguan Reparaturanleitung: Adapter zum Aufbauen der Spülkreisläufe
- In der nachfolgenden Tabelle sind, die verschiedene Adapter welche zum
Anschließen der Klima-Service-Station an den Kältemittelkreislauf zum Spülen
und zum Überbrücken des ausgebauten Flüssigkeitsbehälters
bzw. Auffangbehälters und des Expansionsventils (fahrzeugspezifisch)
notwendig sind.
- Mit einem Füllschlauch mit Anschlüssen 5/8 -18 UNF (kurze Ausführung
z. B. Füllschlauch -VAS 6338/31-) verbinden Sie die beiden Adapter, welche
Sie für den ausgebauten Auffangbehälter bzw. Flüssigkeitsbehälter eingebaut
haben (im Adapterkoffer PKW-Set VW/Audi -VAS 6338/1- enthalten).
- Sollte ein gespülter Kältemittelkreislauf nicht unmittelbar nach dem
Spülen wieder zusammengebaut werden, belassen Sie die Adapter an den
Anschlüssen und verschließen Sie die Anschlüsse an den Adaptern mit den
Verschlusskappen -VAS 6338/30- (aus dem Adapterkoffer PKW-Set VW/Audi -VAS
6338/1-).
- Abhängig von der Ausführung des Klimakompressors und vom
Produktionszeitraum finden Sie am Kältemittelkreislauf verschiedene
Verbindungs- und Dichtungstechniken
→ Heizung, Klimaanlage.

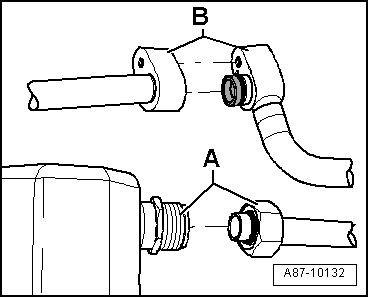

Block- oder Schraubanschlüsse
Schraubanschluss -A-
Blockanschluss -B-

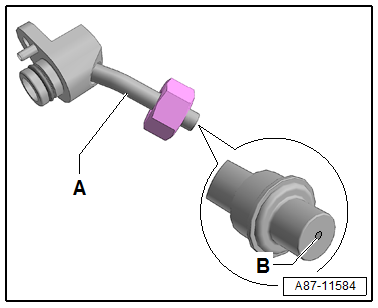

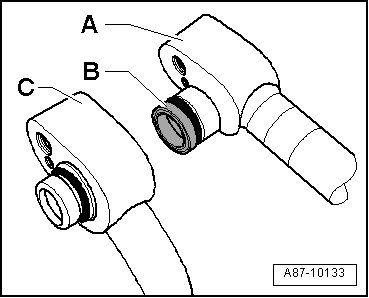

Blockanschlüsse mit unterschiedlicher Art der Dichtung
Blockanschluss mit radialdichtender Verbindung -A-
(mit Führung aus Kunststoff oder Metall -B-)
- Blockanschluss mit axial dichtender Verbindung -C-
Fox 2005
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter |
Sonstiges |
Fox 2005 â–º |
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite Adapter -VAS 6338/2-
|
- Trocknerpatrone ausbauen und Flüssigkeitsbehälter verschließen.
- Nach dem Spülen eine neue Trocknerpatrone einbauen.
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/34- (oder ein
aufgebohrtes Expansionsventil )
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Lupo 1999
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter |
Sonstiges |
Lupo 1999 â–º bis
Fahrzeug-Identifizierungsnummer 70000 |
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite Adapter -VAS 6338/2-
|
- Flüssigkeitsbehälter ausbauen und Kältemittelrohre überbrücken.
- Adapter -VAS 6338/28-
- Adapter -VAS 6338/29-
- Nach dem Spülen einen neuen Flüssigkeitsbehälter einbauen.
|
- Expansionsventil ersetzt durch Adapter -VAS 6338/19- (oder ein
aufgebohrtes Expansionsventil z. B. 6N0 820 679 C
)
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Lupo 1999 â–º ab
Fahrzeug-Identifizierungsnummer 70001 |
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite Adapter -VAS 6338/2- bzw.
- Adapter -VAS 6338/7-
|
Flüssigkeitsbehälter
- Kann durchgespült werden.
- Nach dem Spülen einen neuen Flüssigkeitsbehälter einbauen.
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/19- (oder ein
aufgebohrtes Expansionsventil z. B. 6N0 820 679 C
)
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
up! 2012; e-up! 2014
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter |
Sonstiges |
up! 2012 â–º; e-up! 2014 â–º |
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite Adapter -VAS 6338/3-
- Elektrisch angetriebener Klimakompressor spülen Adapter -VAS
6338/40- und Adapter -VAS 6338/41- Hinweise beachten:
|
Flüssigkeitsbehälter
- Kann durchgespült werden.
- Nach dem Spülen einen neuen Flüssigkeitsbehälter einbauen.
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/36- oder
Adapter -VAS 6338/34- (oder ein aufgebohrtes Expansionsventil
z. B. 1S0 820 078 )
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Polo 1995
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter |
Sonstiges |
Polo 1995 â–º bis
Fahrzeug-Identifizierungsnummer 50000 |
Adapter -VAS 6338/14- |
- Flüssigkeitsbehälter ausbauen und Kältemittelrohre überbrücken.
- Adapter -VAS 6338/28-
- Adapter -VAS 6338/29-
- Nach dem Spülen einen neuen Flüssigkeitsbehälter einbauen.
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/19- (oder ein
aufgebohrtes Expansionsventil z. B. 6N0 820 679 C
)
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Polo 1995 â–º ab
Fahrzeug-Identifizierungsnummer 50001 |
- Niederdruckseite Adapter -VAS 6338/7-
- Hochdruckseite Adapter -VAS 6338/2-
|
Flüssigkeitsbehälter
- Kann durchgespült werden.
- Nach dem Spülen einen neuen Flüssigkeitsbehälter einbauen.
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/19- (oder ein
aufgebohrtes Expansionsventil z. B. 6N0 820 679 C
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Polo 2002
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter |
Sonstiges |
Polo 2002 â–º |
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite Adapter -VAS 6338/2-
|
- Trocknerpatrone ausbauen und Flüssigkeitsbehälter verschließen.
- Nach dem Spülen eine neue Trocknerpatrone einbauen.
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/33- (oder ein
aufgebohrtes Expansionsventil )
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Caddy 1996; Caddy 2004; Caddy 2011
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter |
Sonstiges |
Caddy 1996 â–º |
- Niederdruckseite Adapter -VAS 6338/4-
- Hochdruckseite Adapter -VAS 6338/2- oder Adapter -VAS 6338/14-
|
- Flüssigkeitsbehälter ausbauen und Kältemittelrohre überbrücken.
- Adapter -VAS 6338/28-
- Adapter -VAS 6338/29-
- Nach dem Spülen einen neuen Flüssigkeitsbehälter einbauen.
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/19- (oder ein
aufgebohrtes Expansionsventil z. B. 6N0 820 679 C
)
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Caddy 2004 â–º; Caddy 2011 â–º |
Sanden / Denso Klimakompressor
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite Adapter -VAS 6338/3-
- 7H0 820 803 D Klimakompressor
- Niederdruckseite Adapter -VAS 6338/7-
- Hochdruckseite Adapter -VAS 6338/2-
|
Flüssigkeitsbehälter
- Kann durchgespült werden.
- Nach dem Spülen einen neuen Flüssigkeitsbehälter einbauen.
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/18- (oder ein
aufgebohrtes Expansionsventil )
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Polo 2010; Polo KH IN 2010; Polo KH IN 2015; Polo Lim IN 2011; Polo Lim In
2016; Polo Lim RUS 2011; Polo Lim RUS 2016; Polo KH MY 2014; Polo KH MY 2015;
Polo Lim MY 2014; Polo Lim MY 2016; Polo 2014
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter |
Sonstiges |
Polo 2010 â–º; Polo KH IN 2010 â–º;
Polo KH IN 2015 â–º; Polo Lim IN 2011 â–º; Polo Lim IN 2016 â–º; Polo Lim RUS
2011 â–º; Polo Lim RUS 2016 â–º; Polo KH MY 2014 â–º; Polo KH MY 2015 â–º; Polo
Lim MY 2014 â–º; Polo Lim MY 2016 â–º; Polo 2014 â–º |
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite Adapter -VAS 6338/3-
- Für Klimakompressor 6Q0 820 808 F und 6Q0 820 808 G
Hochdruckseite Adapter -VAS 6338/2-
|
- Trocknerpatrone ausbauen und Flüssigkeitsbehälter verschließen.
- Nach dem Spülen eine neue Trocknerpatrone einbauen.
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/34- (oder ein
aufgebohrtes Expansionsventil )
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Golf 1992; Vento 1992; Passat 1994
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter |
Sonstiges |
Golf 1992 â–º; Vento 1992 â–º;
Passat 1994 â–º |
Adapter -VAS 6338/14- |
- Flüssigkeitsbehälter ausbauen und Kältemittelrohre überbrücken.
- Adapter -VAS 6338/28-
- Adapter -VAS 6338/29-
- Nach dem Spülen einen neuen Flüssigkeitsbehälter einbauen.
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/19- (oder ein
aufgebohrtes Expansionsventil z. B. 6N0 820 679 C
)
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Touran 2003; Golf 2004; Golf Plus 2005; Golf Plus 2009; Jetta 2005; Eos
2006; Golf Variant 2007; Tiguan 2008; Scirocco 2009; Scirocco 2015; Golf 2009;
Golf Variant 2010; Jetta 2011; Golf Cabrio 2012; NMS 2012; Beetle 2012; Golf
2013
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter |
Sonstiges |
Touran 2003 â–º; Golf 2004 â–º;
Golf Plus 2005 â–º; Golf Plus 2009 â–º; Jetta 2005 â–º; Eos 2006 â–º; Golf
Variant 2007 â–º; Tiguan 2008 â–º; Scirocco 2009 â–º; Scirocco 2015 â–º; Golf
2009 â–º; Golf Variant 2010 â–º; Jetta 2011 â–º; Golf Cabrio 2012 â–º; NMS 2012
â–ºBeetle 2012 â–º |
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite Adapter -VAS 6338/3-
|
Es gibt zwei Ausführungen von
Flüssigkeitsbehältern: siehe fahrzeugspezifischen Reparaturleitfaden.
- Flüssigkeitsbehälter mit fest eingebautem Trockner
- Kann durchgespült werden.
- Nach dem Spülen einen neuen Flüssigkeitsbehälter einbauen.
- Flüssigkeitsbehälter mit Trocknerbeutel / Patrone
- Trocknerbeutel / Patrone ausbauen und Flüssigkeitsbehälter
verschließen.
- Nach dem Spülen einen neuen Trocknerbeutel / Patrone einbauen.
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/18- (oder ein
aufgebohrtes Expansionsventil )
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Golf 1998; Golf Variant 1998; Vento 1999; New Beetle 1999; New Beetle
Cabrio 2003; Bora 1999;
Golf 1998 â–º; Golf
Variant 1998 â–º; Vento 1999 â–º; New Beetle 1999 â–º; New Beetle Cabrio 2003
â–º; Bora 1999 â–º; |
- Niederdruckseite Adapter -VAS 6338/7-
- Hochdruckseite Adapter -VAS 6338/2-
|
- Flüssigkeitsbehälter ausbauen und Kältemittelrohre überbrücken.
- 2-mal Adapter -VAS 6338/2- und mit Schlauch -VAS 6338/31-
verbinden.
- Nach dem Spülen einen neuen Flüssigkeitsbehälter einbauen.
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/19- (oder ein
aufgebohrtes Expansionsventil )
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Phaeton 2003
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter/Auffangbehälter |
Sonstiges |
Phaeton 2003 â–º |
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite 12; 8 und 6 Zyl. Benziner Adapter -VAS 6338/2-
Hochdruckseite 10 und 6 Zyl. Diesel Adapter -VAS 6338/3-
|
- Auffangbehälter (Trockner) ausbauen und Kältemittelrohre
überbrücken.
- 2- mal Adapter -VAS 6338/6- und mit Schlauch -VAS 6338/31-
verbinden.
- Nach dem Spülen einen neuen Auffangbehälter einbauen.
|
- Drossel ausgebaut und Kältemittelrohr wieder zusammengebaut.
- Nach dem Spülen eine neue Drossel einbauen.
|
Passat 1997
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter/Auffangbehälter |
Sonstiges |
Passat 1997 â–º bis
September 2000 |
- Adapter -V.A.G 1785/7-
- Adapter -V.A.G 1785/8-
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite Adapter -VAS 6338/2-
|
- Es gibt zwei Ausführungen von Auffangbehältern.
- Auffangbehälter ausbauen und Kältemittelrohre überbrücken.
- Adapter -VAS 6338/9- und Adapter -VAG 1785/8- oder Adapter -VAS
6338/10- mit Schlauch -VAS 6338/31- verbinden.
- Nach dem Spülen einen neuen Auffangbehälter einbauen.
|
- Drossel ausgebaut und Kältemittelleitung wieder zusammengebaut.
- Nach dem Spülen eine neue Drossel einbauen.
|
Passat 1997 â–º ab Oktober 2000 |
- Adapter -V.A.G 1785/7-
- Adapter -V.A.G 1785/8-
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite Adapter -VAS 6338/2-
|
- Auffangbehälter ausbauen und Kältemittelrohre überbrücken
- 2-mal Adapter -VAS 6338/10- und mit Schlauch -VAS 6338/31-
verbinden.
- Nach dem Spülen einen neuen Auffangbehälter einbauen.
|
- Drossel ausgebaut und Kältemittelleitung wieder zusammengebaut.
- Nach dem Spülen eine neue Drossel einbauen.
|
Passat 2006; Passat CC 2009; CC 2010; Passat 2011; CC FL
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter/Auffangbehälter |
Sonstiges |
Passat 2006 â–º; Passat CC 2009
â–º; CC 2010 â–º; Passat 2011 â–º; CC FL â–º |
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite Adapter -VAS 6338/3-
|
- Trocknerpatrone ausbauen und Flüssigkeitsbehälter verschließen.
- Nach dem Spülen eine neue Trocknerpatrone einbauen.
- Ist ein Kondensator der Firma Showa verbaut,
Flüssigkeitsbehälter eingebaut lassen und Kältemittelkreislauf
spülen.
- Nach dem Spülen einen neuen Flüssigkeitsbehälter einbauen.
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/18- (oder ein
aufgebohrtes Expansionsventil )
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Passat 2015; Passat Variant 2015
Hinweis
Der Passat 2015 und Passat Variant 2015 mit BiTurbo Motor wird nicht gespült.
Der Aufwand für das Expansionsventil ausbauen ist zu hoch. Bei
Klimakompressorschaden prüfen ob Späne in den Kondensator eingedrungen sind und
ob am Ausgang Kondensator Späne sind. Sind am Eingang Späne und am Ausgang keine
sind nur der Kondensator und Klimakompressor zu ersetzen.
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter |
Sonstiges |
Passat 2015 â–º; Passat Variant
2015 â–º |
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite Adapter -VAS 6338/3-
|
- Trocknerbeutel / Patrone ausbauen und Flüssigkeitsbehälter
verschließen
- Nach dem Spülen einen neuen Trocknerbeutel / Patrone einbauen.
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/18- (oder ein
aufgebohrtes Expansionsventil )
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Sharan 1996
Hinweis
Bei Fahrzeugen mit 2. Verdampfer (Sharan) ist der vordere und hintere
Kältemittelkreislauf einzeln zu spülen. Der vordere Kältemittelkreislauf ist mit
dem Adapter -V.A.G 1785/1-, Adapter -1785/3- und den Verschlusskappen -VAS
6338/30- zu verschließen.
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter und 2. Verdampfer |
Sonstiges |
Sharan 1996 â–º bis Mai
2000 |
- Niederdruckseite Adapter -VAS 6338/7-
- Hochdruckseite Adapter -VAS 6338/2-
- oder Adapter -VAS 6338/14-
|
- Flüssigkeitsbehälter ausbauen und Kältemittelrohre mit Adapter
-VAS 6338/37- verbinden.
- Nach dem Spülen einen neuen Flüssigkeitsbehälter (Trockner)
einbauen.
- Niederdruckleitung für 2. Verdampfer Adapter -V.A.G 1785/7-
- Hochdruckleitung für 2. Verdampfer Adapter -V.A.G 1785/5-
- Adapter -V.A.G 1785/3- mit Verschlusskappe -VAS 6338/30- um den
vorderen Kältemittelkreislauf zu verschließen.
- Adapter -V.A.G 1785/1- mit Verschlusskappe -VAS 6338/30- um den
vorderen Kältemittelkreislauf zu verschließen.
|
- Expansionsventil für vorne und hinten ersetzen durch Adapter
-VAS 6338/35- (oder ein aufgebohrtes Expansionsventil
)
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Sharan 1996 â–º ab Juni 2000
|
- Niederdruckseite Adapter -VAS 6338/7-
- Hochdruckseite Adapter -VAS 6338/2-
|
- Trocknerpatrone ausbauen und Flüssigkeitsbehälter verschließen.
- Nach dem Spülen eine neue Trocknerpatrone einbauen.
- Niederdruckleitung für 2. Verdampfer Adapter -V.A.G 1785/7-
- Hochdruckleitung für 2. Verdampfer Adapter -V.A.G 1785/5-
- Adapter -V.A.G 1785/3- mit Verschlusskappe -VAS 6338/30- um den
vorderen Kältemittelkreislauf zu verschließen.
- Adapter -V.A.G 1785/1- mit Verschlusskappe -VAS 6338/30- um den
vorderen Kältemittelkreislauf zu verschließen.
|
- Expansionsventil für vorne und hinten ersetzen durch Adapter
-VAS 6338/35- (oder ein aufgebohrtes Expansionsventil
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Sharan 2011; Sharan 2016
Hinweis
Bei Fahrzeugen mit 2. Verdampfer (Sharan) ist der vordere und hintere
Kältemittelkreislauf einzeln zu spülen. Der vordere Kältemittelkreislauf ist mit
dem Adapter -V.A.G 1785/1-, Adapter -1785/3- und den Verschlusskappen -VAS
6338/30- zu verschließen.
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter und 2. Verdampfer |
Sonstiges |
Sharan 2011 â–º; Sharan 2016 â–º |
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite Adapter -VAS 6338/3-
|
- Trocknerpatrone ausbauen und Flüssigkeitsbehälter verschließen.
- Nach dem Spülen eine neue Trocknerpatrone einbauen.
- Niederdruckleitung für 2. Verdampfer Adapter -VAS 6338/3-
- Hochdruckleitung für 2. Verdampfer Adapter -VAS 6338/4-
- Die Kältemittelleitungen zum 2. Verdampfer sind soweit zu lösen
das die Adapter ohne Verformung der Kältemittelleitungen aufgesetzt
werden können.
- Verschlussadapter -VAS 6338/5- für vorderen
Kältemittelkreislauf.
- Verschlussadapter -VAS 6338/11- für vorderen
Kältemittelkreislauf.
|
- Expansionsventil für vorne ersetzen durch Adapter -VAS 6338/18-
(oder ein aufgebohrtes Expansionsventil )
- Expansionsventil für hinten ersetzen durch Adapter -VAS 6338/33-
(oder ein aufgebohrtes Expansionsventil )
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Transporter 1991
Hinweis
Bei Fahrzeugen mit 2. Verdampfer ist der vordere und hintere
Kältemittelkreislauf einzeln zu spülen. Der vordere Kältemittelkreislauf ist mit
den Verschlussadapter -VAS 6338/5- und Verschlussadapter -VAS 6338/11- zu
verschließen.
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter und 2. Verdampfer |
Sonstiges |
Transporter 1991 â–º bis
12. 1995 |
- Klimakompressor 2D0 820 805 B und 701 820 805 Q Adapter -VAS
6338/54-
- Bei Fahrzeugen mit Zusatzverdampfer auf dem Dach sind die
Adapter -VAS 6338/51- und Adapter -VAS 6338/52- zu verwenden.
|
- Bei Fahrzeugen, bei denen der Flüssigkeitsbehälter unter dem
Kondensator befestigt ist, kann er durchgespült werden.
- Bei den anderen Ausführungen ist der Flüssigkeitsbehälter
auszubauen.
- Adapter -VAS 6338/20- für Flüssigkeitsbehälter.
- Adapter -VAS 6338/29- für Flüssigkeitsbehälter.
- Adapter -VAS 6338/26- und mit Verschlusskappe -VAS 6338/30- um
den vorderen Kältemittelkreislauf zu verschließen.
- Adapter -VAS 6338/27- und mit Verschlusskappe -VAS 6338/30- um
den vorderen Kältemittelkreislauf zu verschließen.
- Adapter -VAS 6338/57- für Kältemittelleitung 2. Verdampfer
- Adapter -VAS 6338/58- für Kältemittelleitung 2. Verdampfer.
- Nach dem Spülen einen neuen Flüssigkeitsbehälter einbauen.
|
- Expansionsventil für vorne und hinten ersetzen durch Adapter
-VAS 6338/55- (oder ein aufgebohrtes Expansionsventil
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Transporter 1991 â–º ab 01. 1996 |
- Klimakompressor 7D0 820 805 E Adapter -VAS 6338/53-
- Klimakompressor 7D0 820 805 H Niederdruckseite Adapter -VAS
6338/7-
- Hochdruckseite Adapter -VAS 6338/2-
- Bei Fahrzeugen mit Zusatzverdampfer auf dem Dach sind die
Adapter -VAS 6338/51- und Adapter -VAS 6338/52- zu verwenden.
|
- Bei Fahrzeugen, bei denen der Flüssigkeitsbehälter unter dem
Kondensator befestigt ist, kann er durchgespült werden.
- Bei den anderen Ausführungen ist der Flüssigkeitsbehälter
auszubauen.
- Adapter -VAS 6338/20- für Flüssigkeitsbehälter.
- Adapter -VAS 6338/29- für Flüssigkeitsbehälter.
- Adapter -VAS 6338/26- und mit Verschlusskappe -VAS 6338/30- um
den vorderen Kältemittelkreislauf zu verschließen.
- Adapter -VAS 6338/27- und mit Verschlusskappe -VAS 6338/30- um
den vorderen Kältemittelkreislauf zu verschließen.
- Adapter -VAS 6338/57- für Kältemittelleitung 2. Verdampfer.
- Adapter -VAS 6338/58- für Kältemittelleitung 2. Verdampfer.
- Nach dem Spülen einen neuen Flüssigkeitsbehälter einbauen.
|
- Expansionsventil für vorne und hinten ersetzen durch Adapter
-VAS 6338/55- (oder ein aufgebohrtes Expansionsventil
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Transporter 2004
Hinweis
Bei Fahrzeugen mit 2. Verdampfer ist der vordere und hintere
Kältemittelkreislauf einzeln zu spülen. Der vordere Kältemittelkreislauf ist mit
den Verschlussadapter -VAS 6338/5- und Verschlussadapter -VAS 6338/11- zu
verschließen.
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter und 2. Verdampfer |
Sonstiges |
Transporter 7H 2004 â–º |
- Klimakompressor 7H0 820 805 E Niederdruckseite Adapter -VAS
6338/12- Hochdruckseite Adapter -VAS 6338/3-
- Klimakompressor 7H0 820 803 C Niederdruckseite Adapter -VAS
6338/7- Hochdruckseite Adapter -VAS 6338/2-
|
- Trocknerpatrone ausbauen und Flüssigkeitsbehälter verschließen.
- Nach dem Spülen eine neue Trocknerpatrone einbauen.
- Verschlussadapter -VAS 6338/5- für vorderen
Kältemittelkreislauf.
- Verschlussadapter -VAS 6338/11- für vorderen
Kältemittelkreislauf.
- Niederdruckleitung für 2. Verdampfer Adapter -VAS 6338/3-
- Hochdruckleitung für 2. Verdampfer Adapter -VAS 6338/4-
|
- Bis Fahrzeug-Identifizierungsnummer 20000 Expansionsventil
aufbohren
- Ab Fahrzeug-Identifizierungsnummer 20001 Expansionsventil vorne
ersetzen durch Adapter -VAS 6338/56-
- Nach dem Spülen ein neues Expansionsventil einbauen.
- Expansionsventil am 2. Verdampfer ersetzen durch Adapter -VAS
6338/33-
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Transporter 7J 2004 â–º |
- Klimakompressor 7H0 820 805 E Niederdruckseite Adapter -VAS
6338/12- Hochdruckseite Adapter -VAS 6338/3-
- Klimakompressor 7H0 820 803 C Niederdruckseite Adapter -VAS
6338/7- Hochdruckseite Adapter -VAS 6338/2-
- Klimakompressor 7H0 820 805 D Niederdruckseite Adapter -VAS
6338/52- Hochdruckseite Adapter -VAS 6338/51-
|
- Trocknerpatrone ausbauen und Flüssigkeitsbehälter verschließen.
- Nach dem Spülen eine neue Trocknerpatrone einbauen.
- Verschlussadapter -VAS 6338/5- für vorderen
Kältemittelkreislauf.
- Verschlussadapter -VAS 6338/11- für vorderen
Kältemittelkreislauf.
- Niederdruckleitung für 2. Verdampfer Adapter -VAS 6338/3-
- Hochdruckleitung für 2. Verdampfer Adapter -VAS 6338/4-
|
- Bis Fahrzeug-Identifizierungsnummer 5000 Expansionsventil
aufbohren
- Ab Fahrzeug-Identifizierungsnummer 5001 Expansionsventil vorne
ersetzen durch Adapter -VAS 6338/56-
- Nach dem Spülen ein neues Expansionsventil einbauen.
- Expansionsventil am 2. Verdampfer ersetzen durch Adapter -VAS
6338/56-
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Transporter 2010; Multivan 2010; California 2010; Caravelle 2010;
Hinweis
Bei Fahrzeugen mit 2. Verdampfer ist der vordere und hintere
Kältemittelkreislauf einzeln zu spülen. Der vordere Kältemittelkreislauf ist mit
den Verschlussadapter -VAS 6338/5- und Verschlussadapter -VAS 6338/11- zu
verschließen.
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter und 2. Verdampfer |
Sonstiges |
Transporter 2010 â–º; Multivan
2010 â–º; California 2010 â–º; Caravelle 2010 â–º |
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite Adapter -VAS 6338/3-
|
- Trocknerpatrone ausbauen und Flüssigkeitsbehälter verschließen.
- Nach dem Spülen eine neue Trocknerpatrone einbauen.
- Verschlussadapter -VAS 6338/5- für vorderen
Kältemittelkreislauf.
- Verschlussadapter -VAS 6338/11- für vorderen
Kältemittelkreislauf.
- Niederdruckleitung für 2. Verdampfer Adapter -VAS 6338/3-
- Hochdruckleitung für 2. Verdampfer Adapter -VAS 6338/4-
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/56- (oder ein
aufgebohrtes Expansionsventil )
- Expansionsventil für den hinteren Verdampfer ausbauen und
aufbohren.
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Crafter 2006; LT 2 ab 1997
Hinweis
Bei Fahrzeugen mit 2. Verdampfer ist der vordere und hintere
Kältemittelkreislauf einzeln zu spülen. Der vordere Kältemittelkreislauf ist mit
den Verschlussadapter -VAS 6338/5- und Verschlussadapter -VAS 6338/11- zu
verschließen.
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter und 2. Verdampfer |
Sonstiges |
Crafter 2006 â–º |
- Klimakompressor 2E0 820 803 A Niederdruckseite Adapter -VAS
6338/12- Hochdruckseite Adapter -VAS 6338/3-
- Klimakompressor 2E0 820 805 Niederdruckseite Adapter -VAS
6338/7- Hochdruckseite Adapter -VAS 6338/3-
|
Flüssigkeitsbehälter
- Kann durchgespült werden.
- Nach dem Spülen einen neuen Flüssigkeitsbehälter einbauen.
- Verschlussadapter -VAS 6338/5- für vorderen
Kältemittelkreislauf.
- Verschlussadapter -VAS 6338/11- für vorderen
Kältemittelkreislauf.
- Niederdruckleitung für 2. Verdampfer Adapter -VAS 6338/3-
- Hochdruckleitung für 2. Verdampfer Adapter -VAS 6338/4-
|
- Expansionsventil aufbohren
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
LT 2 1997 â–º |
- Niederdruckseite Adapter -VAS 6338/7-
- Hochdruckseite Adapter -VAS 6338/2-
- Adapter -VAS 6338/20-
|
- Flüssigkeitsbehälter ausbauen und Kältemittelrohre überbrücken.
- 2-mal Adapter -VAS 6338/29- und mit Schlauch -VAS 6338/31-
verbinden.
- Nach dem Spülen einen neuen Flüssigkeitsbehälter einbauen.
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/56- (oder ein
aufgebohrtes Expansionsventil )
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
Amarok 2011
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter |
Sonstiges |
Amarok 2011 â–º |
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite Adapter -VAS 6338/3-
|
- Trocknerpatrone ausbauen und Flüssigkeitsbehälter verschließen.
- Nach dem Spülen eine neue Trocknerpatrone einbauen.
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/33- (oder ein
aufgebohrtes Expansionsventil )
|
Golf 2009 blue e-Motion
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor und am Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter |
Sonstiges |
Golf 2009 blue e-Motion â–º |
- Niederdruckseite Adapter -VAS 6338/12
- Hochdruckseite Adapter -VAS 6338/3-
- Elektrisch angetriebener Klimakompressor spülen Adapter -VAS
6338/40- und Adapter -VAS 6338/41- Hinweise beachten:
|
- Trocknerpatrone ausbauen und Flüssigkeitsbehälter verschließen.
- Nach dem Spülen eine neue Trocknerpatrone einbauen.
- Absperrhahn -VAS 6338/42-
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/34- (oder ein
aufgebohrtes Expansionsventil )
- Nach dem Spülen ein neues Expansionsventil einbauen.
- Absperrventil für Kältemittel zum Wärmetauscher für
Hochvoltbatterie -N542- ausbauen und Absperrhahn -VAS 6338/42-
einbauen.
- Absperrventil für Kältemittel zum Heiz- und Klimagerät -N541-
ausbauen und Absperrhahn -VAS 6338/42- einbauen. Hinweis beachten
- Steht kein Absperrhahn -VAS 6338/42- zu Verfügung, kann an den
Absperrventilen -N541- und -N542- eine Spannung von 12V angelegt
werden
|
e-Golf 2014 und e-Golf 2014 mit Wärmepumpe
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor und am Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter |
Sonstiges |
e-Golf 2014 â–º |
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite Adapter -VAS 6338/3-
- Elektrisch angetriebener Klimakompressor spülen Adapter -VAS
6338/40- und Adapter -VAS 6338/41- Hinweise beachten:
|
- Trocknerpatrone ausbauen und Flüssigkeitsbehälter verschließen.
- Nach dem Spülen eine neue Trocknerpatrone einbauen.
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/34- (oder ein
aufgebohrtes Expansionsventil )
- Nach dem Spülen ein neues Expansionsventil einbauen.
|
e-Golf 2014 ► mit Wärmepumpe
|
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite Adapter -VAS 6338/3-
- Elektrisch angetriebener Klimakompressor spülen Adapter -VAS
6338/40- und Adapter -VAS 6338/41- Hinweise beachten:
|
- Auffangbehälter (Trockner) ausbauen und Kältemittelrohre
überbrücken.
- 2- mal Adapter -VAS 6338/6- und mit Schlauch -VAS 6338/31-
verbinden.
- Nach dem Spülen einen neuen Auffangbehälter einbauen.
|
- Mit dem
→ Fahrzeugdiagnosetester in die "Grundeinstellung" dann
die Funktion "Kältemittelkreislauf Befüllen" aufrufen.
- Damit werden die elektrischen Ventile am Kältemittelkreislauf
geöffnet.
- Fahrzeugdiagnosetester angeschlossen lassen, um die Ventile
offen zu halten.
|
Golf Hybrid 2014
Fahrzeug |
Notwendige Adapter für
die Kältemittelrohre zum Klimakompressor und am Klimakompressor |
Notwendige Adapter für
die Kältemittelrohre zum Flüssigkeitsbehälter |
Sonstiges |
Golf Hybrid 2014 â–º |
- Niederdruckseite Adapter -VAS 6338/12-
- Hochdruckseite Adapter -VAS 6338/3-
- Elektrisch angetriebener Klimakompressor spülen Adapter -VAS
6338/40- und Adapter -VAS 6338/41- Hinweise beachten:
|
Es gibt zwei Ausführungen von
Flüssigkeitsbehältern: siehe fahrzeugspezifischen Reparaturleitfaden.
- Flüssigkeitsbehälter mit fest eingebautem Trockner
- Kann durchgespült werden.
- Nach dem Spülen einen neuen Flüssigkeitsbehälter einbauen.
- Flüssigkeitsbehälter mit Trocknerbeutel / Patrone
- Trocknerbeutel / Patrone ausbauen und Flüssigkeitsbehälter
verschließen.
- Nach dem Spülen einen neuen Trocknerbeutel / Patrone einbauen.
|
- Expansionsventil ersetzen durch Adapter -VAS 6338/38- (oder ein
aufgebohrtes Expansionsventil
- Absperrventile -N541- und -N542- ersetzen durch 2-mal
Absperrhahn -VAS 6338/42- Hinweis beachten
- Drossel in der Kältemittelleitung zum Wärmetauscher für
Hochvoltbatterie ausbauen und aufbohren (siehe Hinweise unten)
|
Hinweis
Beim Golf Hybrid 2014 wird der Kältemittelkreislauf in 2 Abschnitten gespült.
Im ersten Spülzyklus ist der Adapter für das Absperrventil -N541- geöffnet und
der Adapter für das Absperrventil -N542- ist geschlossen. Dadurch wird der
Kältemittelkreislauf mit dem Verdampfer im Heiz- und Klimagerät gespült. Beim
zweiten Spülzyklus ist der Adapter für das Absperrventil -N541- geschlossen und
der Adapter für das Absperrventil -N542- geöffnet. Dadurch wird der
Kältemittelkreislauf mit dem Verdampfer im Wärmetauscher für Hochvoltbatterie
gespült ⇒ Heizung, Klimaanlage; Rep.-Gr. 87; Kältemittelkreislauf;
Systemübersicht - Kältemittelkreislauf (fahrzeugspezifischer
Reparaturleitfaden).
Hinweis
- Diese Abbildung zeigt eine Kältemittelleitung -A-
mit einer fest eingebauten Drossel -B- (ohne
Sieb). Diese Kältemittelleitung ist zum Spülen des Kältemittelkreislaufs mit
einem geeigneten Bohrer auf 5,0 mm aufzubohren (eine eingesteckte Drossel
ist auszubauen) und vor dem Einbauen in den Spülkreislauf zu reinigen. Nach
dem Spülen ist die aufgebohrte Kältemittelleitung zu ersetzen
→ Elektronischer Teilekatalog.
- Der Durchmesser der abgebildeten Drosselbohrung
-B- beträgt ca. 0,7 mm. Abhängig von der Ausführung der
Kältemittelleitung ist diese Engstelle fest in die Kältemittelleitung
eingebaut oder nur eingesteckt. Bei der eingesteckten Ausführung kann ein
Sieb zur Abscheidung von Schwebekörpern vorhanden sein, welche die
Drosselbohrung verstopfen können.
Fahrzeuge mit Hochvoltsystem
Für alle Arbeiten an Fahrzeugen mit Hochvoltsystem die zusätzlichen
Warnhinweise für diese Fahrzeuge beachten
→ Elektrische Anlage;
ACHTUNG!
Gefahr ...
Mögliche Beanstandungen am Kältemittelkreislauf
Hinweis
Die Klimaanlage arbeitet richtig, wenn an den Ausströmern der
Schalttafel eine Temperatur von 70 C oder
niedriger Austritt.
...
