Volkswagen Tiguan Reparaturanleitung: Leuchten und Schalter im Motorraum

Kontaktschalter für Motorhaube -F266-

Der Kontaktschalter für Motorhaube -F266- ist in das Klappenschloss eingebaut.

Kontaktschalter für Motorhaube -F266- aus- und einbauen

Ausbauen:

  • Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.
  • Stoßfängerabdeckung vorn ausbauen → Karosserie-Montagearbeiten Außen;
  • Ansaugluftführung ausbauen → Antriebsaggregat;

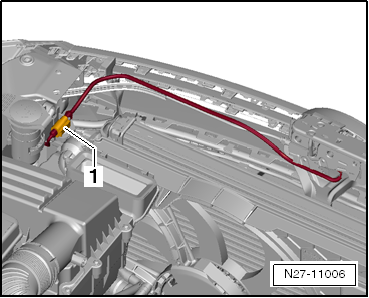

  • Stecker -1- aus der Halterung ausrasten, Stecker entriegeln und abziehen.
  • Frontklappenschloss ausbauen → Karosserie-Montagearbeiten Außen;

Volkswagen Tiguan. N27-11006

Hinweis

Der Bowdenzug kann mit dem Klappenschloss verbunden bleiben.

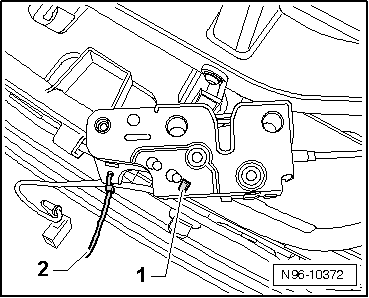

  • Ggf. vorhandenen Kabelbinder -2- aufschneiden.
  • Die Rastnase -1- entriegeln und den Kontaktschalter für Motorhaube -F266- in den Langlöchern so verschieben, dass er aus dem Klappenschloss herausgenommen werden kann.

Volkswagen Tiguan. N96-10372

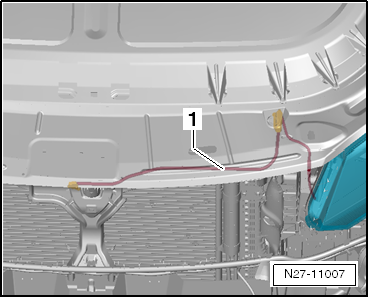

  • Den Leitungsstrang des Kontaktschalters -1- in seinem Verlauf lösen und nach innen aus dem Schlossträger herausziehen.

Volkswagen Tiguan. N27-11007

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Volkswagen Tiguan. N27-11007
