Volkswagen Tiguan Reparaturanleitung: Achsgelenk prüfen

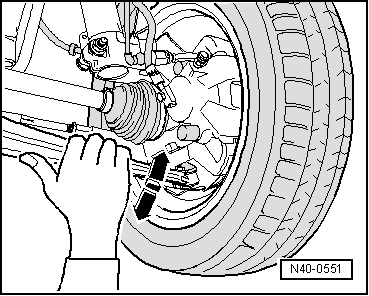

Axialspiel prüfen

  • Achslenker kräftig in -Pfeilrichtung- nach unten ziehen und wieder hochdrücken.

Volkswagen Tiguan. N40-0551

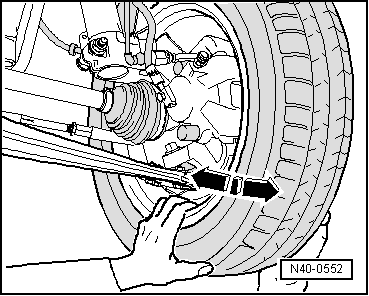

Radialspiel prüfen

  • Rad unten kräftig in -Pfeilrichtung- nach innen und außen drücken.

Volkswagen Tiguan. N40-0552

Hinweis

  • Es darf bei beiden Prüfungen kein fühl- oder sichtbares "Spiel" vorhanden sein.
  • Während der Prüfungen Achsgelenk beobachten.
  • Eventuell vorhandenes Radlagerspiel oder "Spiel" im Federbeinlager oben berücksichtigen.
  • Gummibalg auf Beschädigung prüfen, ggf. Achsgelenk ersetzen.

Achsgelenk aus- und einbauen

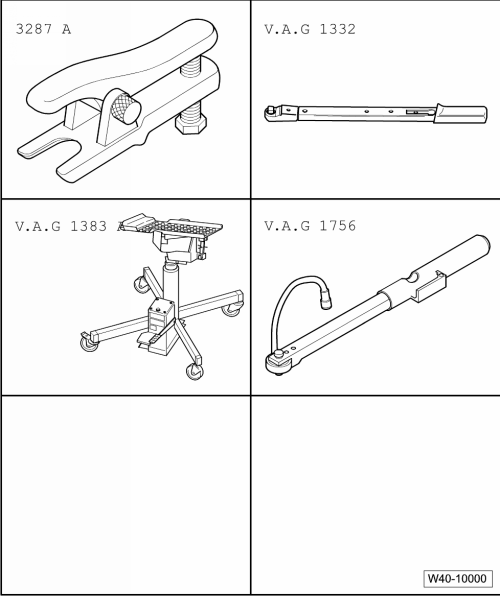

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Kugelgelenkabzieher -3287A-
  • Drehmomentschlüssel -V.A.G 1332-
  • Motor -und Getriebeheber -V.A.G 1383 A-
  • Drehwinkelschlüssel -V.A.G 1756-

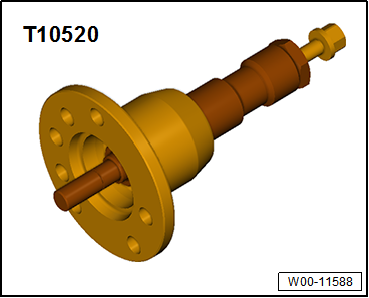

  • Ausdrücker -T10520-

Volkswagen Tiguan. W00-11588

Ausbauen

  • Schraube für Gelenkwelle an Radnabe lösen.
  • Rad abbauen.

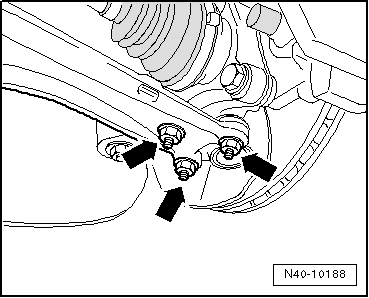

  • Muttern -Pfeile- abschrauben.
  • Gelenkwelle etwas aus der Radnabe ziehen.

Volkswagen Tiguan. N40-10188

Wenn sich die Gelenkwelle nicht aus dem Radlager herausziehen lässt, dann kann die Gelenkwelle mit dem Ausdrücker -T10520- aus dem Radlager gedrückt werden.

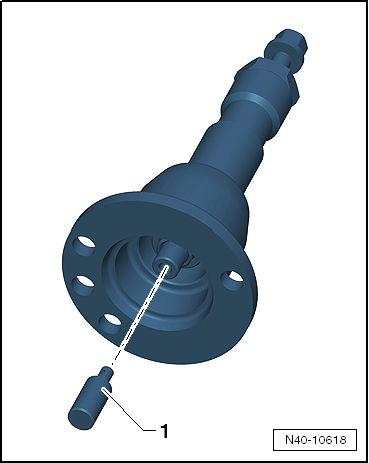

Vor der Benutzung des Ausdrückers -T10520- ist darauf zu achten, dass das Druckstück -1- eingesetzt ist.

Volkswagen Tiguan. N40-10618

Handhabung des Ausdrücker -T10520-:

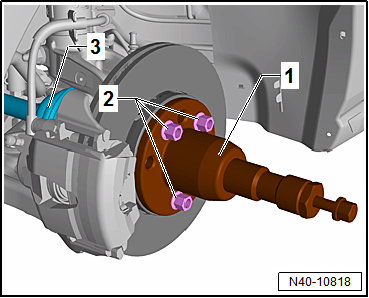

  • Ausdrücker -T10520--1- mit 3 Radschrauben -2- an der Radnabe befestigen, um die Gelenkwelle -3- ausdrücken zu können.
  • Die angegebene Reihenfolge unbedingt einhalten.

Volkswagen Tiguan. N40-10818

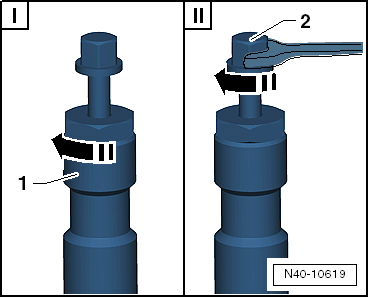

  1. Rändelmutter -1- handfest anziehen.
  2. Nur die Schraube -2- mit einem Schraubenschlüssel drehen und Gelenkwelle mit dem Ausdrücker -T10520- herausdrücken.

Volkswagen Tiguan. N40-10619

Hinweis

Am Ende der Tätigkeit bzw. zum Nachsetzen muss die Spindel wieder in die Ausgangslage gebracht werden, damit die hydraulische Wirkung genutzt werden kann!

  • Achsgelenk aus dem Achslenker herausziehen und dabei Radlagergehäuse nach außen schwenken.
  • Achslenker soweit wie erforderlich nach unten beugen.

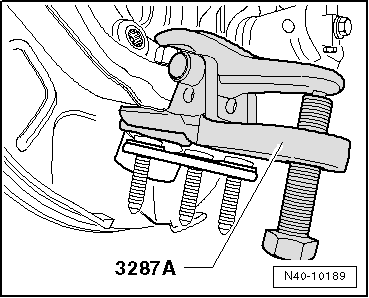

  • Kugelgelenkabzieher-3287 A- wie in Abbildung gezeigt ansetzen und Achsgelenk ausdrücken.

Hinweis

  • Motor -und Getriebeheber -V.A.G 1383 A-, oder ähnliches, unterstellen (Unfallgefahr durch herabfallende Teile beim Ausdrücken des Achsgelenkes).
  • Mutter zum Schutz des Gewindes einige Gewindegänge auf dem Achsgelenk belassen.

Volkswagen Tiguan. N40-10189

Einbauen

  • Gelenkwelle aus der Radnabe ziehen.
  • Achsgelenk in Radlagergehäuse einsetzen.
  • Neue selbstsichernde Mutter aufschrauben, dabei mit Innentorx -T40- gegenhalten.
  • Gelenkwelle in Radnabe einsetzen.
  • Muttern -Pfeile- festziehen.

Volkswagen Tiguan. N40-10188

Hinweis

Auf beschädigungsfreien und nicht verdrillten Dichtbalg achten.

  • Rad anbauen und festziehen.
  • Schraube für Gelenkwelle an Radnabe anziehen.

Hinweis

Dabei darf das Fahrzeug nicht auf den Rädern stehen, da sonst das Radlager beschädigt wird.

Anziehdrehmomente

Bauteil Anziehdrehmoment
Achsgelenk an Aluminium-Achslenker
  • Neue Muttern verwenden
  • Nur in Leergewichtslage festziehen
60 Nm
Achsgelenk an Stahlblech-Achslenker
  • Neue Muttern verwenden
  • Nur in Leergewichtslage festziehen
100 Nm
Achsgelenk an Radlagergehäuse
  • Neue Mutter verwenden
60 Nm
Gelenkwelle an Radnabe
  • Neue Schraube verwenden
70 Nm + 90º weiterdrehen

Achslenker mit Lagerbock aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

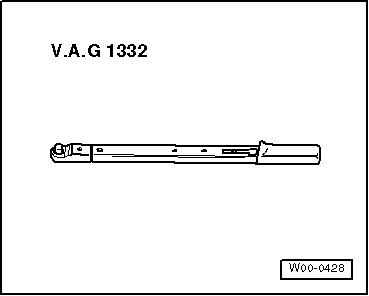

  • Drehmomentschlüssel -V.A.G 1332-

Volkswagen Tiguan. W00-0428

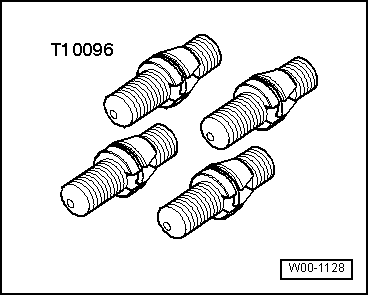

  • Fixiervorrichtung -T10096-

Volkswagen Tiguan. W00-1128

Ausbauen

  • Rad abbauen.
  • Geräuschdämpfung unten abbauen.
  • Muttern -Pfeile- herausschrauben.
  • Radlagergehäuse mit Achsgelenk aus dem Achslenker herausziehen.
  • Position für den Lagerbock fixieren.

Volkswagen Tiguan. N40-10188

  • Ersetzen Sie die Schraube -1- für die linke Seite, -2- für die rechte Seite durch Fixiervorrichtung -T10096- und ziehen die Fixiervorrichtung mit 20 Nm fest.

Volkswagen Tiguan. N40-10291

Hinweis

Die Fixiervorrichtungen -T10096- dürfen nur mit maximal 20 Nm angezogen werden, da sonst das Gewinde der Fixierbolzen beschädigt wird.

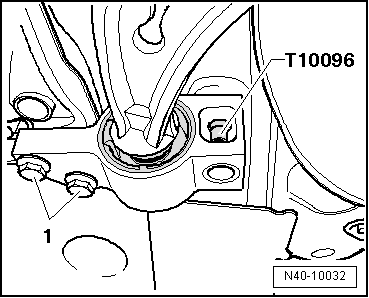

  • Schrauben Sie jetzt Position -11- für die linke Fahrzeugseite, Position -12- für die rechte Fahrzeugseite heraus.
  • Schrauben -1- herausschrauben.
  • Achslenker mit Lagerbock herausnehmen.

Volkswagen Tiguan. N40-10032

Einbauen

  • Setzen Sie den Achslenker mit Lagerbock in den Aggregateträger ein.
  • Schrauben -11- und -12- ansetzen aber noch nicht festziehen.

Volkswagen Tiguan. N40-10291

  • Schrauben -1- einsetzen und festziehen.
  • Ersetzen Sie jetzt die Fixiervorrichtung -T10096- durch eine neue Schraube, und ziehen diese fest.

Volkswagen Tiguan. N40-10032

  • Achslenker an Achsgelenk festschrauben -Pfeile-.

Volkswagen Tiguan. N40-10188

  • Achslenker an Aggregateträger in Leergewichtslage festschrauben -11- und -12-

Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

  • Geräuschdämpfung unten anbauen.

Volkswagen Tiguan. N40-10291

Hinweis

Auf beschädigungsfreien und nicht verdrillten Dichtbalg achten.

Anziehdrehmomente

Bauteil Anziehdrehmoment
Lagerbock an Aufbau
  • Neue Schrauben verwenden
70 Nm + 180º weiterdrehen
Achsgelenk an Aluminium-Achslenker
  • Neue Muttern verwenden
  • Nur in Leergewichtslage festziehen
60 Nm
Achsgelenk an Stahlblech-Achslenker
  • Neue Muttern verwenden
  • Nur in Leergewichtslage festziehen
100 Nm
Achslenker an Aggregateträger
  • Neue Schraube verwenden
  • Schraube in Leergewichtslage festziehen
70 Nm + 180º weiterdrehen

Achslenker mit Lagerbock aus- und einbauen (linke Seite für Fahrzeuge mit Doppelkupplungs- oder Automatikgetriebe)

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Fixiervorrichtung -T10096-

Volkswagen Tiguan. W00-1128

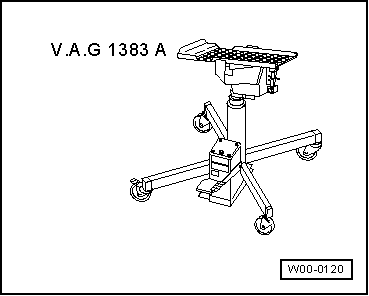

  • Motor -und Getriebeheber -V.A.G 1383 A-

Volkswagen Tiguan. W00-0120

Ausbauen

  • Lenkrad in Geradeausstellung drehen und Zündschlüssel abziehen, damit sich die Lenkradsperre verriegelt.

Fahrzeuge mit schlüssellosem Schließ- und Startsystem "Keyless Access"

  • Zündung ausschalten und Fahrertür öffnen, damit sich die Lenkradsperre verriegelt.

Fortsetzung für alle Fahrzeuge

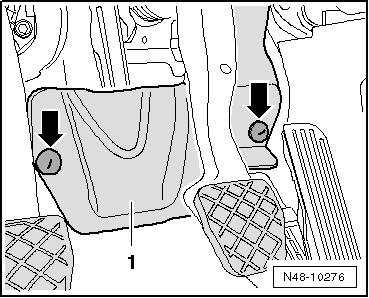

  • Fußraumverkleidung ausbauen, dazu Muttern -Pfeile- abschrauben.

Volkswagen Tiguan. N48-10276

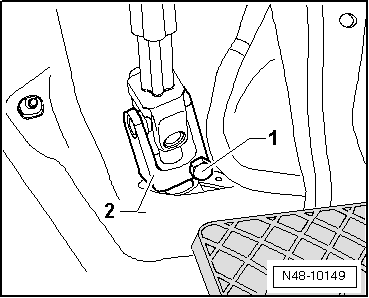

  • Schraube -1- abschrauben und Kreuzgelenk -2- von Lenkgetriebe abziehen.

Volkswagen Tiguan. N48-10149

Vorsicht!

Wenn das Kreuzgelenk vom Lenkgetriebe getrennt ist, dürfen folgende Arbeiten nicht durchgeführt werden:

  • Batterie anklemmen
  • Zündung einschalten
  • Lenkgetriebe drehen
  • Lenksäule drehen

Diese Punkte müssen unbedingt beachtet werden, da dies sonst zu irreparablen Schäden führen kann.

  • Linkes Vorderrad abbauen.
  • Geräuschdämpfung unten abbauen.

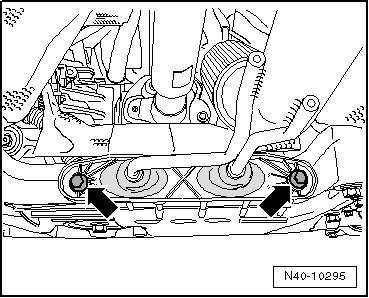

  • Halter der Abgasanlage vom Aggregateträger abbauen -Pfeile-.

Volkswagen Tiguan. N40-10295

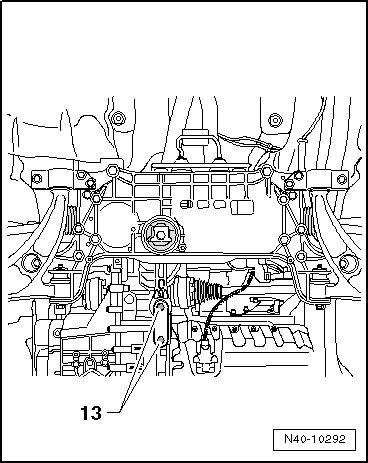

  • Pendelstütze von Getriebe abbauen, dazu Schrauben -13- herausschrauben.

Volkswagen Tiguan. N40-10292

  • Muttern -Pfeile- abschrauben.

Volkswagen Tiguan. N40-10188

  • Schraube -12- lösen.
  • Koppelstangen vom Stabilisator abschrauben.
  • Aggregateträger fixieren

Volkswagen Tiguan. N40-10294

  • Motor -und Getriebeheber -V.A.G 1383 A- unter den Aggregateträger stellen.

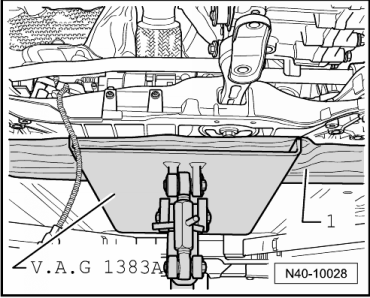

  • Legen Sie, zum Beispiel ein Stück Holz -1-, zwischen Motor -und Getriebeheber -V.A.G 1383 A- und den Aggregateträger.

Volkswagen Tiguan. N40-10028

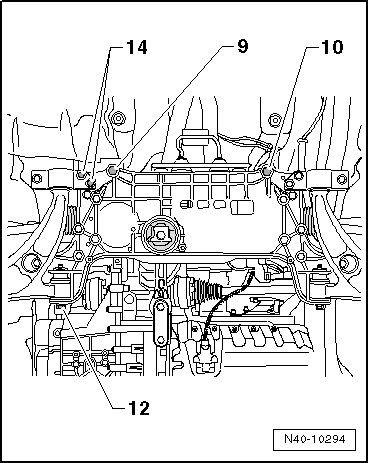

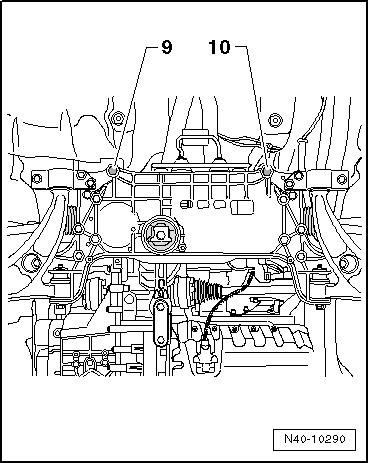

  • Drehen Sie die Schrauben -9-, -10- und -14- heraus und senken Sie den Aggregateträger soweit wie erforderlich ab.

Volkswagen Tiguan. N40-10294

Hinweis

Unbedingt auf die elektrische Leitung der Lenkung achten.

  • Schraube -12- herausdrehen, und Achslenker aus dem Aggregateträger herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

  • Geräuschdämpfung unten anbauen

Hinweis

Auf beschädigungsfreien und nicht verdrillten Dichtbalg achten.

Anziehdrehmomente

Bauteil Anziehdrehmoment
Lagerbock an Aufbau
  • Neue Schrauben verwenden
70 Nm + 180º weiterdrehen
Stabilisator an Koppelstange
  • Neue Mutter verwenden
  • Am Innenvielzahn des Gelenkzapfens gegenhalten
65 Nm
Achsgelenk an Aluminium-Achslenker
  • Neue Muttern verwenden
  • Nur in Leergewichtslage festziehen
60 Nm
Achsgelenk an Stahlblech-Achslenker
  • Neue Muttern verwenden
  • Nur in Leergewichtslage festziehen
100 Nm
Kreuzgelenk an Lenkgetriebe
  • Neue Schraube verwenden
30 Nm
Halter für Abgasanlage an Aggregateträger

Anziehdrehmomente Aggregateträger an Aufbau

Schraube Anziehdrehmoment
M12 x 1,5 x 90
  • Neue Schrauben verwenden
70 Nm + 180º weiterdrehen
M12 x 1,5 x 100
  • Neue Schrauben verwenden
70 Nm + 180º weiterdrehen
M12 x 1,5 x 110
  • Neue Schrauben verwenden
70 Nm + 90º weiterdrehen

Anziehdrehmomente Pendelstütze an Getriebe

Schraube Anziehdrehmoment
M10 x 35
  • Neue Schraube verwenden
50 Nm + 90º weiterdrehen
M10 x 75
  • Neue Schraube verwenden
50 Nm + 90º weiterdrehen
M12 x 1,5 x 85
  • Neue Schraube verwenden
60 Nm + 90º weiterdrehen

Gummimetalllager für Achslenker ersetzen

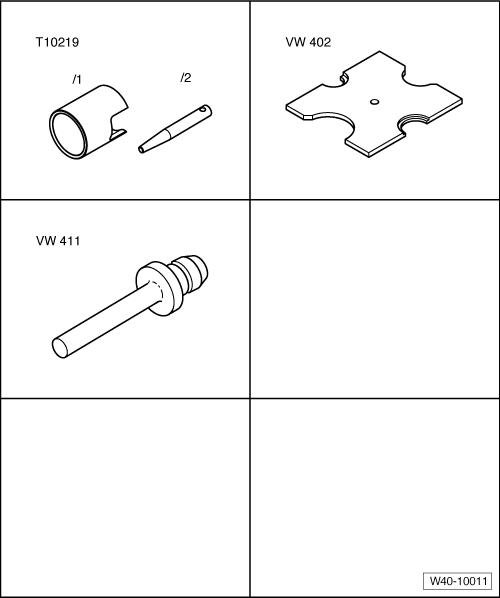

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Rohr -T10219/1-
  • Dorn -T10219/2-
  • Druckplatte -VW 402-
  • Druckstempel -VW 411-

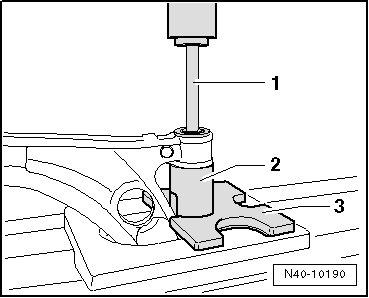

Gummimetalllager auspressen

  • Gummimetalllager wie in der Abbildung dargestellt auspressen.
  1. Druckstempel -VW 411-
  2. Rohr -T10219/1-
  3. Druckplatte -VW 402-

Volkswagen Tiguan. N40-10190

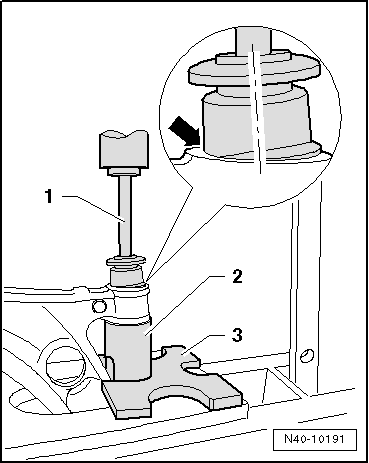

Gummimetalllager einpressen

Um das Gummimetalllager beim Einpressen nicht zu beschädigen muss es schräg angesetzt werden. Während dem Einpressen setzt sich das Gummimetalllager gerade.

  • Montagegleitöl -G 294 421 A1- außen auf das Gummimetalllager auftragen.
  • Setzen Sie das Gummimetalllager schräg an (in Richtung Achslenker), dabei muss die Lippe -Pfeil- wie in der Abbildung gezeigt in die Bohrung rutschen.
  1. Dorn -T10219/2-
  2. Rohr -T10219/1-
  3. Druckplatte -VW 402-

Volkswagen Tiguan. N40-10191

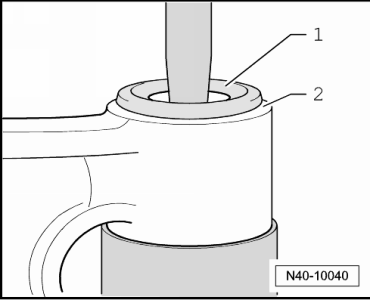

  • Pressen Sie das Gummimetalllager soweit, ein bis der Kern -1- und die Bohrung des Achslenker -2- auf einer Höhe sind.

Volkswagen Tiguan. N40-10040

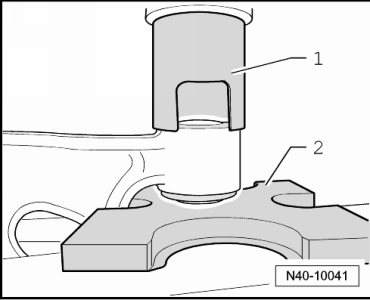

  • Lager in Achslenker etwas zurückpressen.
  1. Rohr -T10219/1-
  2. Druckplatte -VW 402-

Volkswagen Tiguan. N40-10041

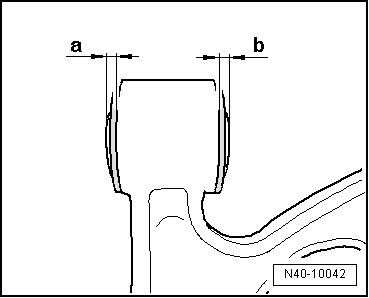

Das Maß -a- und -b- muss gleich sein.

Volkswagen Tiguan. N40-10042

Lagerbock mit Lager für Achslenker ersetzen

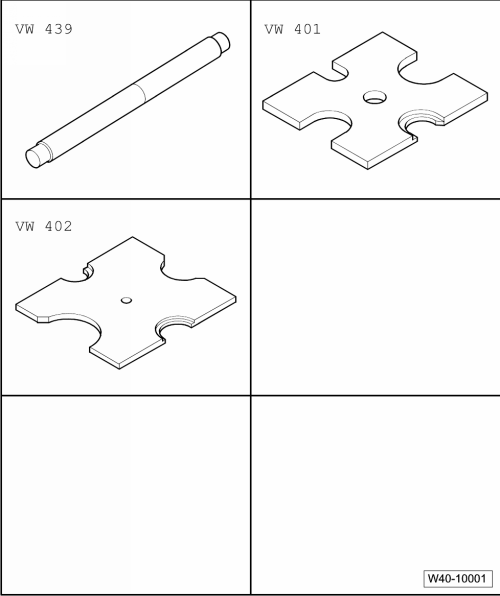

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Führungsstück -VW 439-
  • Druckplatte -VW 401-
  • Druckplatte -VW 402-

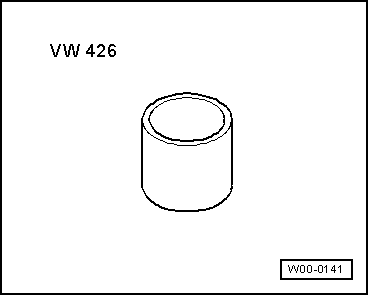

  • Rohrstück -VW 426-

Volkswagen Tiguan. W00-0141

Lagerbock mit Lager von Achslenker abpressen

Das Gummimetalllager gibt es nur mit dem Lagerbock als Ersatzteil.

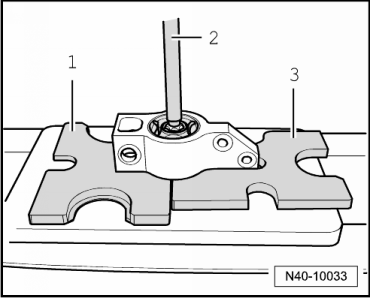

  • Lagerbock mit Gummimetalllager von Achslenker abpressen.

Hinweis

Halten Sie während dem Auspressen den Achslenker fest

  1. Druckplatte -VW 401-
  2. Führungsstück -VW 439-
  3. Druckplatte -VW 402-

Volkswagen Tiguan. N40-10033

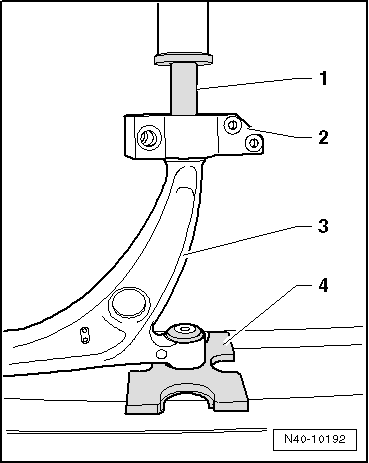

Lagerbock mit Lager auf Achslenker aufpressen

  • Streichen Sie den Sechskant des Achslenkers mit Montage-Gleitöl -G 294 421 A1- (1:20) verdünnt ein.
  • Pressen Sie vorsichtig das Lager bis zum Anschlag auf den Achslenker.
  1. Rohrstück -VW 426-
  2. Lagerbock mit Gummimetalllager
  3. Achslenker
  4. Druckplatte -VW 401-

Volkswagen Tiguan. N40-10192

Stabilisator aus- und einbauen

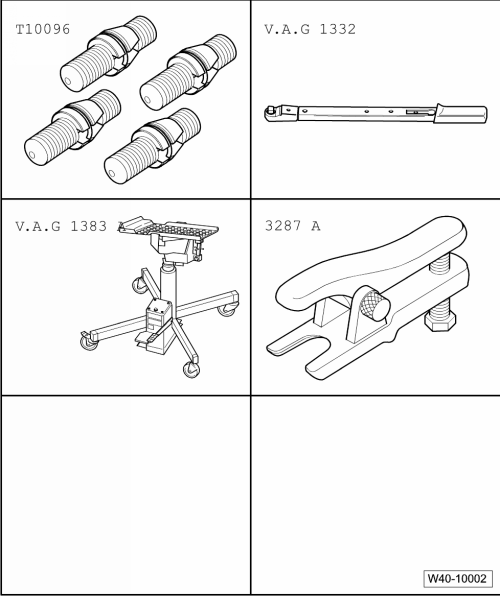

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Fixiervorrichtung -T10096-
  • Drehmomentschlüssel -V.A.G 1332-
  • Motor -und Getriebeheber -V.A.G 1383 A-
  • Kugelgelenkabzieher -3287 A-

Ausbauen

  • Räder vorne abbauen.
  • Befestigungsmuttern -Pfeile- abschrauben und Fußraumverkleidung -1- ausbauen.

Volkswagen Tiguan. N48-10276

  • Schraube -1- herausschrauben und Kreuzgelenk -2- von Lenkgetriebe abziehen.

Volkswagen Tiguan. N48-10149

Vorsicht!

Wenn das Kreuzgelenk vom Lenkgetriebe getrennt ist, dürfen folgende Arbeiten nicht durchgeführt werden:

  • Batterie anklemmen
  • Zündung einschalten
  • Lenkgetriebe drehen
  • Lenksäule drehen

Diese Punkte müssen unbedingt beachtet werden, da dies sonst zu irreparablen Schäden führen kann.

  • Geräuschdämpfung unten abbauen.
  • Koppelstangen vom Stabilisator abbauen.
  • Muttern -Pfeile- auf der linken und rechten Fahrzeugseite abschrauben.
  • Mutter von Spurstangenkopf auf beiden Seiten lösen, aber noch nicht abschrauben.

Volkswagen Tiguan. N40-10188

Mutter zum Schutz des Gewindes einige Umdrehungen auf dem Zapfen lassen.

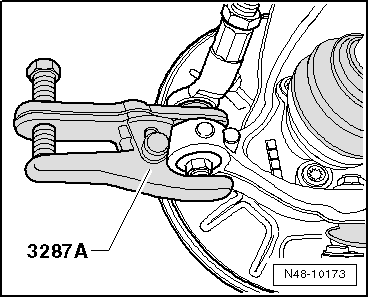

  • Spurstangenkopf von Radlagergehäuse mit Kugelgelenkabzieher -3287A- abdrücken.
  • Aggregateträger fixieren.

Volkswagen Tiguan. N48-10173

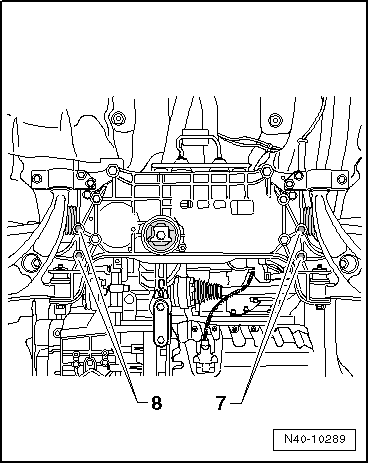

  • Stabilisator von Aggregateträger abschrauben -7- und -8- .

Volkswagen Tiguan. N40-10289

  • Pendelstütze von Getriebe abbauen, dazu Schrauben -13- herausdrehen.

Volkswagen Tiguan. N40-10292

  • Motor -und Getriebeheber -V.A.G 1383 A- unter den Aggregateträger stellen.
  • Legen Sie, zum Beispiel ein Stück Holz -1-, zwischen Motor -und Getriebeheber -V.A.G 1383 A- und den Aggregateträger.

Volkswagen Tiguan. N40-10028

  • Lösen Sie die Schrauben -9- und -10-, und senken Sie den Aggregateträger etwas ab. Beobachten Sie dabei die elektrischen Leitungen.
  • Schieben Sie den Stabilisator in Fahrtrichtung gesehen nach rechts.

Volkswagen Tiguan. N40-10290

  • Heben Sie jetzt den Stabilisator -1- nach vorn über den Aggregateträger -2- herunter, dabei den Stabilisator etwas drehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

  • Geräuschdämpfung unten anbauen

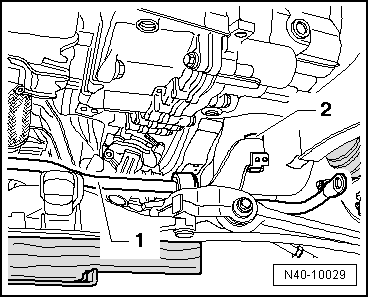

Volkswagen Tiguan. N40-10029

Hinweis

  • Dichtung auf dem Lenkgetriebe vor dem Einbauen des Lenkgetriebes mit Gleitmittel, z. B. Schmierseife, einstreichen.
  • Nach Ansetzen des Lenkgetriebes an die Gelenkwelle darauf achten, dass die Dichtung auf dem Lenkgetriebe ohne Knick an der Montageplatte anliegt und die Öffnung zum Fußraum korrekt abdichtet. Wassereintritt und/oder Geräusche können sonst entstehen.
  • Auf saubere Dichtflächen ist zu achten.

Anziehdrehmomente

Bauteil Anziehdrehmoment
Lagerbock an Aufbau
  • Neue Schrauben verwenden
70 Nm + 180º weiterdrehen
Stabilisator an Koppelstange
  • Neue Mutter verwenden
  • Am Innenvielzahn des Gelenkzapfens gegenhalten
65 Nm
Stabilisator an Aggregateträger
  • Neue Schrauben verwenden
20 Nm + 90º weiterdrehen
Achsgelenk an Aluminium-Achslenker
  • Neue Muttern verwenden
  • Nur in Leergewichtslage festziehen
60 Nm
Achsgelenk an Stahlblech-Achslenker
  • Neue Muttern verwenden
  • Nur in Leergewichtslage festziehen
100 Nm
Achslenker an Aggregateträger
  • Neue Schraube verwenden
  • Schraube in Leergewichtslage festziehen
70 Nm + 180º weiterdrehen
Spurstangenkopf an Radlagergehäuse
  • Neue Mutter verwenden
50 Nm
Kreuzgelenk an Lenkgetriebe
  • Neue Schraube verwenden
30 Nm
Halter für Abgasanlage an Aggregateträger

Anziehdrehmomente Aggregateträger an Aufbau

Schraube Anziehdrehmoment
M12 x 1,5 x 90
  • Neue Schrauben verwenden
70 Nm + 180º weiterdrehen
M12 x 1,5 x 100
  • Neue Schrauben verwenden
70 Nm + 180º weiterdrehen
M12 x 1,5 x 110
  • Neue Schrauben verwenden
70 Nm + 90º weiterdrehen

Anziehdrehmomente Pendelstütze an Getriebe

Schraube Anziehdrehmoment
M10 x 35
  • Neue Schraube verwenden
50 Nm + 90º weiterdrehen
M10 x 75
  • Neue Schraube verwenden
50 Nm + 90º weiterdrehen
M12 x 1,5 x 85
  • Neue Schraube verwenden
60 Nm + 90º weiterdrehen
  • Nach dem Einbau muss die Grundeinstellung für den Lenkwinkelgeber -G85- durchgeführt werden.
    Aggregateträger fixieren
    Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel Fixiervorrichtung -T10096- Motor- und Getriebeheber -V.A.G 1383 A- Fixiervorrichtungen -T10096- einbauen Um den ...

    Montageübersicht Radlagerung
    Federbein Innenvielzahnschraube Spitze der Schraube muss in Fahrtrichtung zeigen nach jeder Demontage ersetzen Drehzahlfühler vorn links -G47-/ Drehzahlfühler vorn rechts -G45- ...

    Mehr sehen:

    Volkswagen Tiguan Reparaturanleitung > Achsantr., Ausglgetr., Diffsperre.: Achsantrieb hinten aus- und einbauen, Tiguan 2008 ►
    Ausbauen Kurzbeschreibung Drucken Sie vor dem Ausbau ein Diagnoseprotokoll aus. Schicken Sie den ausgebauten Achsantrieb mit dem Protokoll auf dem üblichen Weg zurück. Vor dem Anheben des Fahrzeuges müssen im Kofferraum zwei Bohrungen angebracht werden. Die Positionen wo Sie bohren m ...

    © 2023 www.tiguande.com - 0.0136
