Volkswagen Tiguan Reparaturanleitung: Technische Daten der Bremse
Volkswagen Tiguan Reparaturanleitung / Bremsanlagen / Technische Daten / Technische Daten der Bremse
Hauptbremszylinder und Bremskraftverstärker
| Hauptbremszylinder | Ø in mm | 23,8 | |||
| Bremskraftverstärker (Linkslenker) | Ø in Zoll | 11 | |||
| Bremskraftverstärker (Rechtslenker) | Ø in Zoll | 7 / 8 | |||

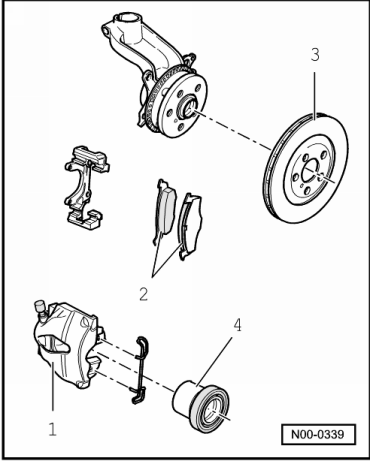

Vorderradbremsen
Vorderradbremsen FN 3
| Pos. | PR-Nr. | 1LJ / 1ZD | ||
| 1 | Bremssattel | FN3 (16") | ||
| 2 | Bremsbelag, Dicke | mm | 14 | |
| Bremsbelag, Verschleißgrenze ohne Rückenplatte | mm | 2 | ||
| 3 | Bremsscheibe | Ø in mm | 312 | |
| Bremsscheibe, Dicke | mm | 25 | ||
| Bremsscheibe, Verschleißgrenze | mm | 22 | ||
| 4 | Bremssattel, Kolben | Ø in mm | 54 | |

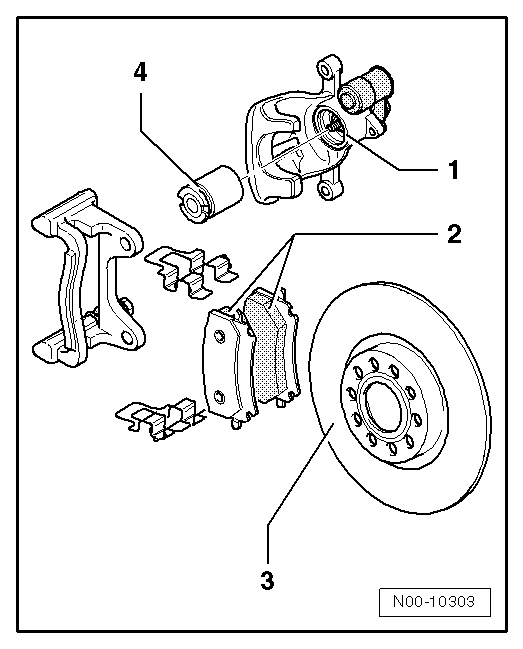

Hinterradbremsen (Scheibenbremsen)
Hinterradbremsen CII 41
| Pos. | PR-Nr. | 1KU | ||
| 1 | Bremssattel | CII 41 (16") | ||
| 2 | Bremsbelag, Dicke | mm | 11 | |
| Bremsbelag, Verschleißgrenze ohne Rückenplatte | mm | 2 | ||
| 3 | Bremsscheibe | Ø in mm | 286 | |
| Bremsscheibe, Dicke | mm | 12 | ||
| Bremsscheibe, Verschleißgrenze | mm | 10 | ||
| 4 | Bremssattel, Kolben | Ø in mm | 41 | |
Zuordnung der PR-Nr. zur Bremse
Welche Bremse im Fahrzeug verbaut ist, wird unter anderem auf dem
Fahrzeugdatenträger durch die entsprechende PR.-Nummer dokumentiert.
Beispiel eines Fahrzeugdatenträgers:
In diesem Beispiel ist ...
Bremsprüfung
Allgemeines
Der Antrieb erfolgt vom Prüfstand.
Bei der Prüfung ist bei Fahrzeugen mit Schaltgetriebe der Leerlauf und
bei Fahrzeugen mit Automatikgetriebe die Fahrstufe "N"
einzulegen.
...
