Volkswagen Tiguan Reparaturanleitung: Zuordnung der PR-Nr. zur Bremse

Welche Bremse im Fahrzeug verbaut ist, wird unter anderem auf dem Fahrzeugdatenträger durch die entsprechende PR.-Nummer dokumentiert.

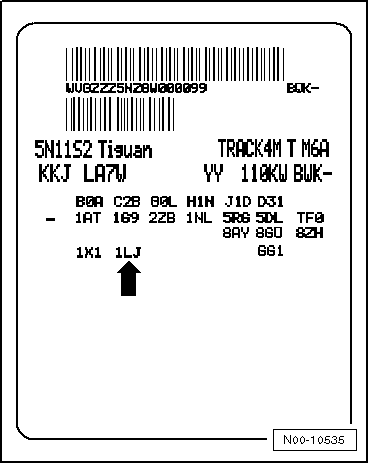

Beispiel eines Fahrzeugdatenträgers:

In diesem Beispiel ist im Fahrzeug folgende Vorderradbremse verbaut:

  • Pfeil - Vorderradbremse - 1LJ

Der Fahrzeugdatenträger befindet sich in der Reserveradmulde und im Serviceheft.

Volkswagen Tiguan. N00-10535

Hinweis

Momentan sind die Informationen über die jeweils eingebaute Hinterradbremse auf dem Fahrzeugdatenträger nicht verfügbar.

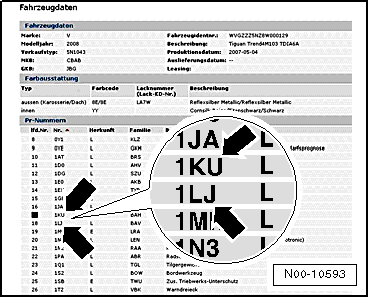

  • Bitte die entsprechende Information zu der jeweils eingebauten Hinterradbremse über ELSA/Fahrzeugindividuelle Hinweise abfragen.

In diesem Beispiel ist im Fahrzeug die Hinterradbremse "1KU" verbaut.

  • Zuordnung
  • Nachstehende Tabellen zeigen Ihnen eine Aufschlüsselung der PR-Nummern. Diese sind für die Kombination Bremssattel/Bremsscheibe und Bremsbelag wichtig.

Volkswagen Tiguan. N00-10593

Vorderradbremsen

Motorisierung PR-Nr. Vorderradbremse
1,4 l - 90, 110, 118 kW FSI 1LJ FN3 (16")
2,0 l - 125, 132 kW FSI
2,0 l - 147, 155 kW FSI
2,0 l - 100, 103 kW TDI
2,0 l - 125, 130 kW TDI

Länderspezifische Bremse für Nordamerika / Japan:

Motorisierung PR-Nr. Vorderradbremse
2,0 l - 147 kW FSI 1ZD FN3 (16")

Hinterradbremsen

Motorisierung PR-Nr. Hinterradbremse
1,4 l - 90, 110, 118 kW FSI 1KU CII 41 (16")
2,0 l - 125, 132 kW FSI
2,0 l - 147, 155 kW FSI
2,0 l - 100, 103 kW TDI
2,0 l - 125, 130 kW TDI

Länderspezifische Bremse für Nordamerika / Japan:

Motorisierung PR-Nr. Hinterradbremse
2,0 l - 147 kW FSI 1KU CII 41 (16")
    Technische Daten
    ...

    Technische Daten der Bremse
    Hauptbremszylinder und Bremskraftverstärker Hauptbremszylinder Ø in mm 23,8 Bremskraftverstärker (Linkslenker) Ø in Zoll 11 Bremskraftverstär ...
