Volkswagen Tiguan Reparaturanleitung: Motorsteuergerät
Motorsteuergerät aus- und einbauen
Motorsteuergerät -J623- aus- und einbauen, Tiguan
Wenn das Motorsteuergerät ersetzt werden soll, den Fahrzeugdiagnosetester
anschließen und die Geführte Funktion "Steuergerät ersetzen" durchführen.
Ausbauen
- Zündung ausschalten.
- Wasserkastenabdeckung ausbauen.
- Scheibenwischerarme ausbauen.

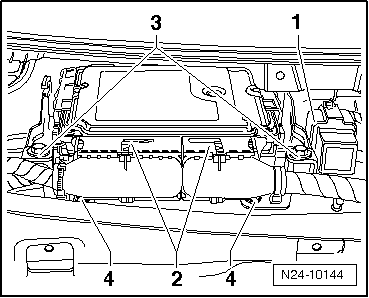

- Steckerverriegelungen -2- am
Motorsteuergerät nach außen schieben und beide Stecker abziehen.
- Befestigungsschrauben -3- herausschrauben.
- Halterahmen mit dem Motorsteuergerät aus dem Wasserkasten nehmen.
![Volkswagen Tiguan. N24-10144](/images/manuals/505/vw_tiguan_motorsteuerger_at_514.png)

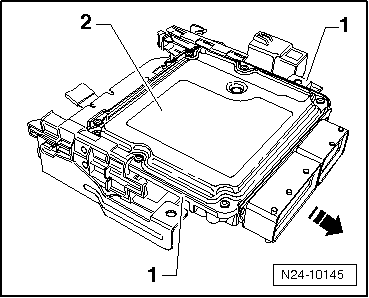

- Verriegelungen -1- nach außen drücken und
das Motorsteuergerät -2- in
-Pfeilrichtung- schieben.
![Volkswagen Tiguan. N24-10145](/images/manuals/505/vw_tiguan_motorsteuerger_at_515.png)
Einbauen
- Motorsteuergerät -1- in
-Pfeilrichtung- in den Halterahmen schieben.
- Halterahmen mit dem Motorsteuergerät auf den Halter
-4- setzen.
![Volkswagen Tiguan. N24-10146](/images/manuals/505/vw_tiguan_motorsteuerger_at_516.png)
Anzugsdrehmoment der Befestigungsmuttern für den Halter
-4-: 6 Nm
- Befestigungsschrauben -3- mit 7 Nm
festziehen.
- Stecker am Motorsteuergerät anstecken und die Verriegelungen
-2- nach innen schieben.
- Stecker -1- am Steuergerät für beheizbare
Frontscheibe -J505- anstecken.
- Wasserkastenabdeckung einbauen
- Scheibenwischerarme einbauen
![Volkswagen Tiguan. N24-10144](/images/manuals/505/vw_tiguan_motorsteuerger_at_517.png)
Motorsteuergerät mit Schutzgehäuse aus- und einbauen
Motorsteuergerät -J623- mit Schutzgehäuse aus- und einbauen, Tiguan
Wenn das Motorsteuergerät ersetzt werden soll, den Fahrzeugdiagnosetester
anschließen und die Geführte Funktion "Steuergerät ersetzen" durchführen.
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Ausbauen
- Zündung ausschalten.
- Scheibenwischerarme ausbauen
- Wasserkastenabdeckung ausbauen

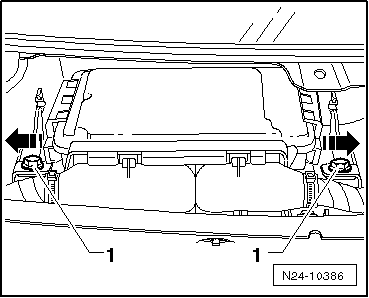

- Schrauben -1- herausdrehen.
- Wasserkasten mit einem sauberen Putzlappen abdecken, damit er nicht
zerkratzt wird.
- Motorsteuergerät zusammen mit dem Halterahmen etwas anheben.
- Motorsteuergerät in -Pfeilrichtung-
entriegeln und etwas herausziehen.
![Volkswagen Tiguan. N24-10386](/images/manuals/505/vw_tiguan_motorsteuerger_at_518.png)

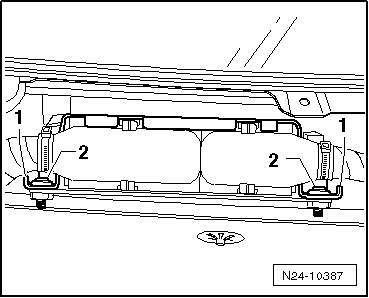

- Die hochstehenden Enden -1- des
Verriegelungsbügels nach außen biegen.
- Abreißschrauben -2- mit einer Gripzange
herausdrehen und den Verriegelungsbügel abnehmen.
![Volkswagen Tiguan. N24-10387](/images/manuals/505/vw_tiguan_motorsteuerger_at_519.png)

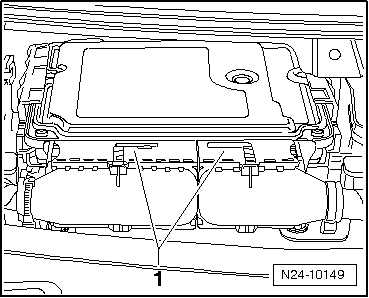

- Steckerverriegelungen -1- am
Motorsteuergerät nach außen schieben und beide Stecker abziehen.
- Motorsteuergerät herausnehmen.
![Volkswagen Tiguan. N24-10149](/images/manuals/505/vw_tiguan_motorsteuerger_at_520.png)
Einbauen:

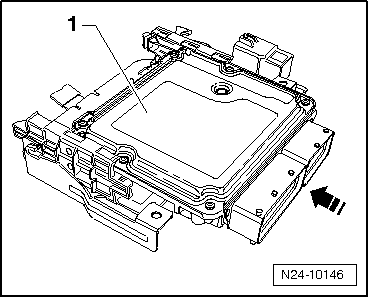

- Motorsteuergerät -1- in
-Pfeilrichtung- bis zur Verrastung in den
Halterahmen schieben.
- Halterahmen festschrauben.
![Volkswagen Tiguan. N24-10146](/images/manuals/505/vw_tiguan_motorsteuerger_at_521.png)
Anzugsdrehmoment: 6 Nm
- Stecker am Motorsteuergerät anschließen und die Verriegelungen
-1- nach innen schieben.
- Einen neuen Verriegelungsbügel einbauen und die neuen Abreißschrauben
gleichmäßig bis zum Abreißen der Schraubenköpfe festziehen.
![Volkswagen Tiguan. N24-10149](/images/manuals/505/vw_tiguan_motorsteuerger_at_522.png)
Lambdasonde aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Ringschlüsselsatz für Lambdasonde -3337-
Ausbauen
Motorabdeckung ausbauen.
