Volkswagen Tiguan Reparaturanleitung: Kurbelwelle

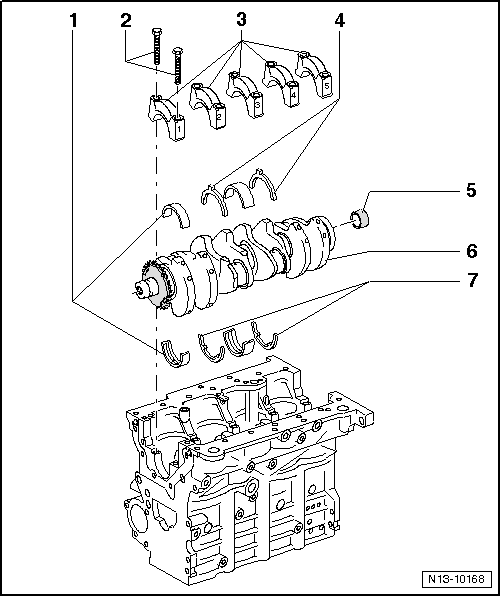

Montageübersicht - Kurbelwelle

  1. Lagerschale
    • für Lager 1, 2, 4 und 5
    • gelaufene Lagerschalen nicht vertauschen (kennzeichnen)
  2. 65 Nm + 90º weiterdrehen
    • ersetzen
    • zur Radialspielmessung mit 65 Nm anziehen, jedoch nicht weiterdrehen.
  3. Lagerdeckel
    • Lagerdeckel 1: Riemenscheibenseite
    • Lagerdeckel 3 mit Aussparungen für Anlaufscheiben
    • Haltenasen der Lagerschalen Zylinderblock/Lagerdeckel müssen übereinander liegen
  4. Anlaufscheibe
    • für Lagerdeckel 3
    • Fixierung beachten
  5. Nadellager
    • nur bei Fahrzeugen mit Doppelkupplungsgetriebe
    • aus- und einbauen
  6. Kurbelwelle
    • Axialspiel neu: 0,07 ... 0,17 mm Verschleißgrenze: 0,37 mm
    • Radialspiel mit Plastigage messen
    • neu: 0,03 ... 0,08 mm Verschleißgrenze: 0,17 mm
    • bei Radialspielmessung Kurbelwelle nicht verdrehen
    • Kurbelwellenmaße
  7. Anlaufscheibe
    • für Zylinderblock, Lager 3

Nadellager in der Kurbelwelle ersetzen

Nur Fahrzeuge mit Doppelkupplungsgetriebe

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

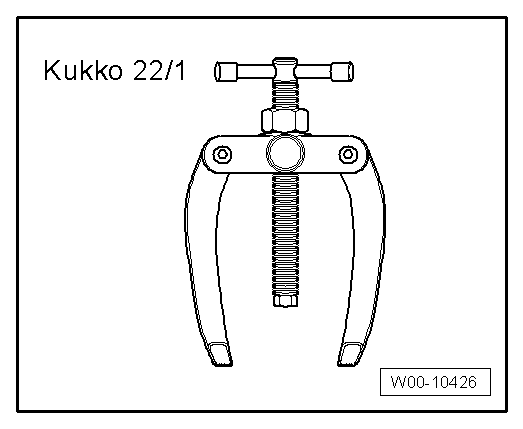

  • Adapter Kukko -22/1-

Volkswagen Tiguan. W00-10426

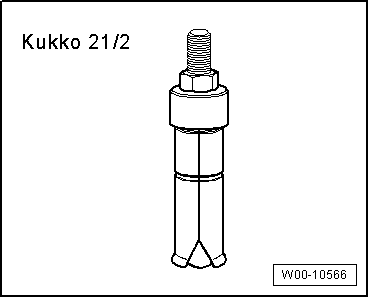

  • Auszieher -Kukko 21/2-

Volkswagen Tiguan. W00-10566

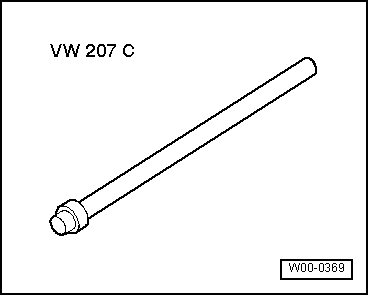

  • Dorn -VW 207 C-

Volkswagen Tiguan. W00-0369

Hinweis

Bei Fahrzeugen mit Doppelkupplungsgetriebe muss das Nadellager hinten in der Kurbelwelle eingebaut sein.

Ausbauen

  • Nadellager mit handelsüblichem Auszieher z. B. Kukko -21/2- und Adapter Kukko -22/1- ausziehen.

Einbauen

Hinweis

Beschriftete Seite des Nadellagers muss im eingebauten Zustand lesbar sein.

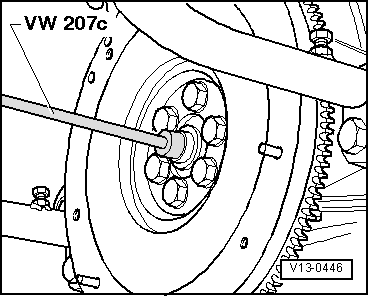

  • Mit Dorn -VW 207 C- oder Zentrierdorn -3176- eintreiben.

Volkswagen Tiguan. V13-0446

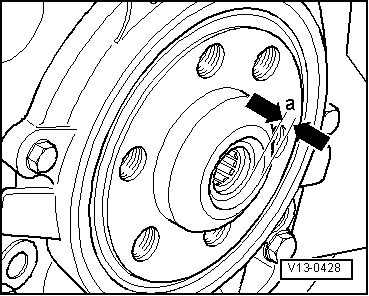

Einbautiefe Maß -a- = 2 mm.

Volkswagen Tiguan. V13-0428

Kurbelwellenmaße

(Maße in mm)

  Kurbelwellenlager Zapfen-Ø Pleuellager Zapfen-Ø
Grundmaß 54,00 -0,022 -0,042 50,90 -0,022 -0,042
