Volkswagen Tiguan Betriebsanleitung: Displayanzeigen

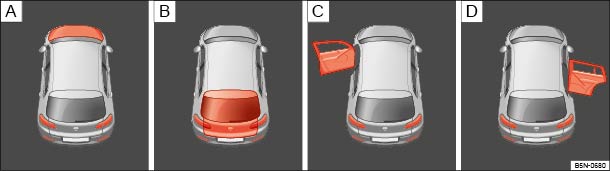

Abb. 13 Im Display des Kombi-Instruments: Zustandsanzeigen der Motorraumklappe, der Gepäckraumklappe und der Türen.

Lesen und beachten Sie zuerst die einleitenden Informationen und SicherheitshinweiseEinleitung zum Thema 
Zustandsanzeige⇒ Abb. 13 :
Geöffnet oder nicht richtig geschlossen:
Motorraumklappe.
Gepäckraumklappe.
Tür vorn links.
Tür hinten rechts.

Im Display des Kombi-Instruments ⇒ Abb. 12④  können je nach Fahrzeugausstattung verschiedene Informationen angezeigt werden:

  • Geöffnete Türen, Motorraum- und Gepäckraumklappe ⇒ Abb. 13 
  • Warn- und Informationstexte ⇒ Warn- und Informationstexte 
  • Kilometeranzeigen ⇒ Kilometeranzeigen 
  • Außentemperatur ⇒ Außentemperaturanzeige 
  • Kompassanzeige ⇒ Kompassanzeige 
  • Service-Intervall-Anzeige ⇒ Service-Intervall-Anzeige 
  • Multifunktionsanzeige (MFA) und Menüs für verschiedene Einstellungen ⇒ Volkswagen Informationssystem 
  • Uhrzeit (Menü Einstellungen⇒ Volkswagen Informationssystem )
  • Zweitgeschwindigkeit (Menü Einstellungen⇒ Volkswagen Informationssystem )
  • Wählhebelstellungen ⇒ Schalten 
  • Gangempfehlung ⇒ Schalten 
  • Fahrerassistenzsysteme ⇒ Fahrerassistenzsysteme 
  • Statusanzeige des Start-Stopp-Systems ⇒ Start-Stopp-System 

Warn- und Informationstexte

Beim Einschalten der Zündung oder während der Fahrt werden einige Funktionen im Fahrzeug und Fahrzeugkomponenten auf ihren Zustand kontrolliert. Funktionsstörungen werden durch rote und gelbe Warnsymbole mit Textmeldungen im Display des Kombi-Instruments angezeigt (⇒ Kombi-Instrument ) und ggf. auch akustisch signalisiert. Je nach Ausführung des Kombi-Instruments kann die Darstellung variieren.

Meldungsart Symbolfarbe Erläuterung
Warnmeldung der Priorität 1. rot Symbol blinkt oder leuchtet – zum Teil zusammen mit Warntönen.
Nicht weiterfahren! Es besteht eine Gefahr ⇒ !
Gestörte Funktion prüfen und Ursache beseitigen. Gegebenenfalls fachmännische Hilfe in Anspruch nehmen.
Warnmeldung der Priorität 2. gelb Symbol blinkt oder leuchtet – zum Teil zusammen mit Warntönen.
Fehlfunktionen oder mangelnde Betriebsflüssigkeiten können Fahrzeugbeschädigungen und den Ausfall des Fahrzeugs verursachen! ⇒
Gestörte Funktion möglichst bald prüfen. Gegebenenfalls fachmännische Hilfe in Anspruch nehmen.
Informationstext. Informationen über verschiedene Vorgänge am Fahrzeug.

Kilometeranzeigen

Der Gesamtkilometerzähler registriert die insgesamt zurückgelegte Fahrstrecke des Fahrzeugs.

Der Tageskilometerzähler (trip) zeigt die Kilometer an, die nach dem letzten Zurückstellen des Tageskilometerzählers gefahren wurden. Die letzte Stelle zeigt 100 Meter an.

Außentemperaturanzeige

Bei Außentemperaturen kälter als etwa +4 °C (+39 °F) erscheint in der Anzeige zur Außentemperatur zusätzlich ein Eiskristall-Symbol . Dieses Symbol blinkt anfänglich und leuchtet anschließend, bis die Außentemperatur über +6 °C (+43 °F) ansteigt ⇒ .

Bei stehendem Fahrzeug, laufender Standheizung (⇒ Standheizung (Zusatzheizung) ) oder bei sehr niedriger Fahrgeschwindigkeit kann die angezeigte Temperatur durch Abstrahlungswärme vom Motor etwas höher sein als die tatsächliche Außentemperatur.

Der Messbereich beträgt -45 °C (-49 °F) bis +76 °C (+169 °F).

Kompassanzeige

Bei eingeschalteter Zündung wird im Display des Kombi-Instruments die aktuell gefahrene Himmelsrichtung angezeigt ⇒ Kompass . Bei Fahrzeugen mit Navigationssystem muss dieses zur Kompassanzeige eingeschaltet sein.

Wählhebelstellungen (automatisches Getriebe)

Die eingelegte Wählhebelstellung wird sowohl seitlich am Wählhebel als auch im Display des Kombi-Instruments angezeigt. In den Stellungen D und S sowie bei Tiptronic wird im Display möglicherweise der jeweilige Gang dargestellt.

Gangempfehlung

Im Display des Kombi-Instruments kann während der Fahrt eine Empfehlung für die Wahl eines Kraftstoff sparenden Gangs angezeigt werden ⇒ Schalten .

Zweitgeschwindigkeitsanzeige (mph oder km/h)

Während der Fahrt kann zusätzlich zur Tachometeranzeige die Geschwindigkeit in einer anderen Maßeinheit (mph oder km/h) im Display des Kombi-Instruments angezeigt werden. Dazu im Menü Einstellungen den Menüpunkt Zweitgeschw. markieren ⇒ Volkswagen Informationssystem .

Fahrzeuge ohne Menüanzeige im Display des Kombi-Instruments:

  • Motor anlassen.
  • Taste dreimal drücken. Die Gesamtkilometeranzeige im Display des Kombi-Instruments blinkt.
  • Taste . / einmal drücken. Anstelle der Gesamtkilometeranzeige wird kurzzeitig mph bzw. km/h angezeigt.
  • Damit ist die Zweitgeschwindigkeitsanzeige aktiviert. Die Deaktivierung geschieht auf die gleiche Weise.

Bei Fahrzeugausstattungen für Länder, in denen die dauerhafte Anzeige der Zweitgeschwindigkeit gesetzlich gefordert ist, kann die Anzeige nicht deaktiviert werden.

Statusanzeige des Start-Stopp-Systems

Im Display des Kombi-Instruments werden Informationen über den aktuellen Status angezeigt ⇒ Anfahrassistenzsysteme .

Warnung

Das Missachten aufleuchtender Warnleuchten und Textmeldungen kann zum Liegenbleiben im Straßenverkehr, zu Unfällen und schweren Verletzungen führen.
  • Niemals aufleuchtende Warnleuchten und Textmeldungen missachten.
  • Fahrzeug anhalten, sobald es möglich und sicher ist.
  • Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko für sich selbst und andere Verkehrsteilnehmer dar. Falls erforderlich, Warnblinkanlage einschalten und Warndreieck aufstellen, um andere Verkehrsteilnehmer zu warnen.
  • Fahrzeug so in sicherer Entfernung zum fließenden Verkehr abstellen, dass keine Teile der Abgasanlage mit leicht entflammbaren Materialien unter dem Fahrzeug in Berührung kommen, z. B. Unterholz, Laub, trockenes Gras, verschütteter Kraftstoff, Öl usw.

Warnung

Straßen und Brücken können auch bei Außentemperaturen oberhalb des Gefrierpunkts vereist sein.
  • Das Eiskristall-Symbol weist auf eine mögliche Glatteisgefahr hin.
  • Glatteis kann auch bei Außentemperaturen oberhalb von +4 °C (+39 °F) vorhanden sein, wenn das Eiskristall-Symbol nicht angezeigt wird.
  • Niemals nur auf die Außentemperaturanzeige verlassen!

Hinweis

Das Missachten aufleuchtender Kontrollleuchten und Textmeldungen kann zu Fahrzeugbeschädigungen führen.

Es gibt verschiedene Kombi-Instrumente, daher können die Ausführungen und Anzeigen der Displays variieren. Beim Display ohne Anzeige von Warn- oder Informationstexten werden Störungen ausschließlich über Kontrollleuchten angezeigt.

Wenn mehrere Warnmeldungen vorliegen, erscheinen die Symbole hintereinander für einige Sekunden. Die Symbole erscheinen solange, bis die Ursache behoben ist.
