Volkswagen Tiguan Reparaturanleitung: Getriebe einbauen - Tiguan Allradantrieb mit Turbodiesel Motor
Hinweis
- Die benötigten Spezialwerkzeuge entnehmen Sie dem Arbeitsablauf
"Getriebe ausbauen".
- Ersetzen Sie selbstsichernde Muttern und Schrauben.
- Ersetzen Sie Schrauben, die mit Drehwinkel angezogen werden.
- Alle Kabelbinder, die beim Ausbau gelöst oder aufgeschnitten werden,
sind beim Einbau an der gleichen Stelle wieder anzubringen.
- Verzahnung der Antriebswelle und bei einer gebrauchten Kupplungsscheibe
Verzahnung der Nabe reinigen. Korrosion entfernen und nur eine hauchdünne
Schicht des Schmierfettes für Kupplungsscheibensteckverzahnung -G 000 100-
auf die Verzahnung auftragen. Danach Kupplungsscheibe auf der Antriebswelle
hin- und herbewegen, bis die Nabe auf der Welle leichtgängig ist.
Überschüssiges Schmierfett unbedingt entfernen.
- Falls das Winkelgetriebe während des Ausbaus vom Schaltgetriebe abgebaut
wurde, Winkelgetriebe wieder einzeln einbauen.
- Alle Gewindebohrungen, in denen selbstsichernde Schrauben eingedreht
werden, sind vorsichtig mit einem Gewindeschneider von den Rückständen des
Sicherungsmittels zu reinigen.

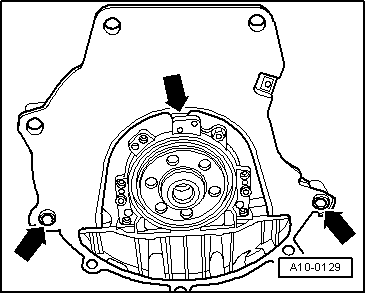

- Prüfen Sie, ob Passhülsen zur Zentrierung Motor/Getriebe im
Zylinderblock vorhanden sind, ggf. einsetzen.
Bei nicht vorhandenen Passhülsen treten Schaltschwierigkeiten,
Kupplungsprobleme und ggf. Geräusche vom Getriebe (Losräderrasseln) auf.
- Achten Sie darauf, dass das Zwischenblech am Dichtflansch eingehängt und
auf die Passhülsen aufgeschoben ist -Pfeile-.
- Prüfen Sie das Ausrücklager auf Verschleiß. Ggf. Nehmerzylinder mit
Ausrücklager ersetzen.
![Volkswagen Tiguan. A10-0129](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5509.png)
Die Getriebeaufnahme -3282- wird zum Einbau des Getriebes mit der
Justierplatte -3282/60- eingerichtet.
- Getriebeaufnahme -3282- in Motor- und Getriebeheber -V.A.G 1383 A-
einsetzen.
- Arme der Getriebeaufnahme entsprechend den Bohrungen in der
Justierplatte ausrichten.

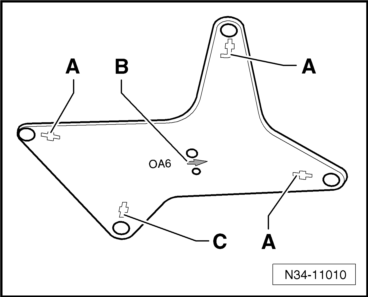

- Aufnahmeelemente-A-, wie auf Justierplatte
dargestellt, einschrauben.
- Schrauben Sie das Aufnahmeelement-C- =
Bolzen -3282/34- ein.
- Getriebe auf Motor- und Getriebeheber -V.A.G 1383 A- aufsetzen.
![Volkswagen Tiguan. N34-11010](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5510.png)

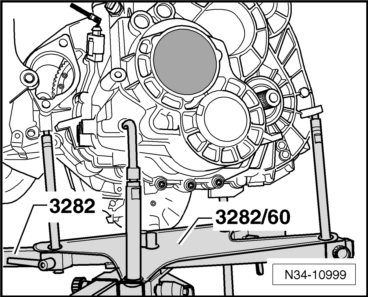

- Justierplatte und Getriebe parallel zueinander ausrichten.
- Motor- und Getriebeheber -V.A.G 1383 A- unter Fahrzeug stellen, Pfeil
auf Justierplatte zeigt in Fahrtrichtung/Fahrzeug.
![Volkswagen Tiguan. N34-10999](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5511.png)
- Schrauben Sie dann den Bolzen -3282/34- in die hintere Bohrung für
dieBefestigungsschraube der Pendelstütze am Getriebe ein.
- Jetzt das Getriebe über die Spindel der Getriebeaufnahme -3282- links
schrägstellen.
![Volkswagen Tiguan. N34-11000](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5512.png)

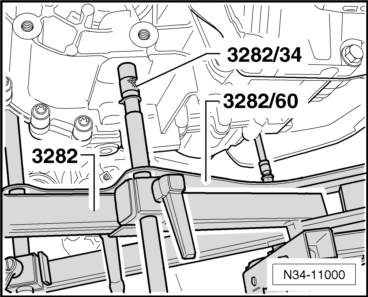

- Dann das Getriebe vorsichtig anheben, dabei den Längsträger beachten.
Hinweis
Alle Leitungen beim Einbau des Getriebes beachten.
- Drehen Sie anschließend das Getriebe über die Spindeln der
Getriebeaufnahme -3282- in Einbaulage.
![Volkswagen Tiguan. N34-10996](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5513.png)

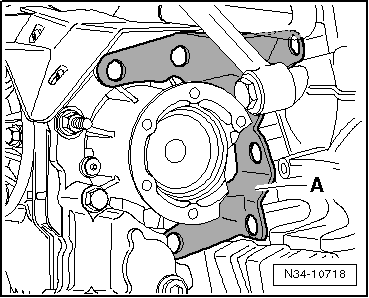

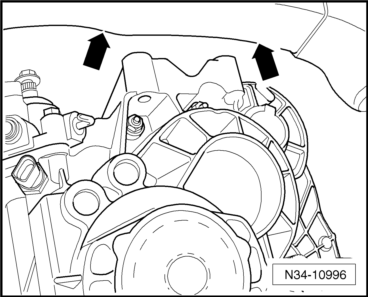

Die Befestigungsschrauben des Getriebeträgers -A-
sind gelöst (hier bei einem anderen Getriebe dargestellt).
![Volkswagen Tiguan. N34-10718](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5514.png)

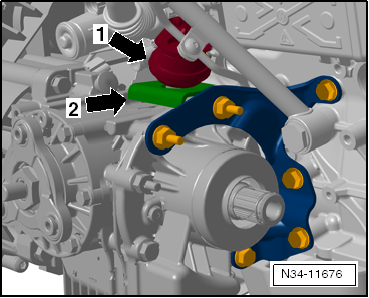

Ab 06.10
Unterhalb der Druckdose -Pfeil 1- befindet sich
im oberen Bereich des Getriebeträgers ein Steg -Pfeil 2-
(Einsatz gleitend).
Die Abb. zeigt einen eingebauten Getriebeträger.
![Volkswagen Tiguan. N34-11676](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5515.png)
- Schaltgetriebe so schwenken, dass das Winklegetriebe nicht mit dem Steg
-A- des Getriebeträgers in Berührung kommt;
und, damit die Druckdose -Pfeil- nicht berührt
wird.
Fortsetzung für alle
- Getriebe zum Motor ausrichten und einsetzen.
![Volkswagen Tiguan. N34-11765](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5516.png)

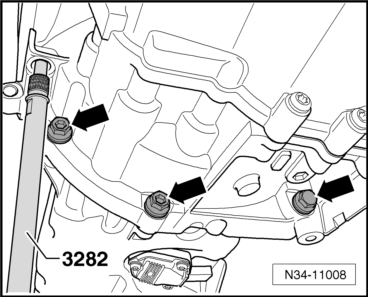

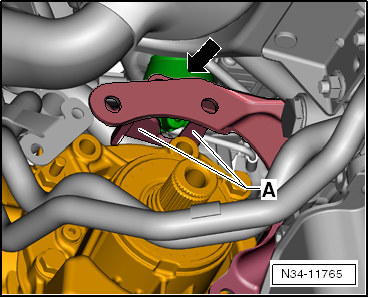

- Untere Verbindungsschrauben Motor/Getriebe -Pfeile- einschrauben und mit
Anzugsdrehmoment festziehen.
![Volkswagen Tiguan. N34-11008](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5517.png)
- Verbindungsschraube Motor/Getriebe -Pfeil- neben dem Winkelgetriebe -A-
einschrauben und mit Anzugsdrehmoment festziehen.
- Nachdem das Getriebe mit dem Motor unten verschraubt ist, die
Getriebeaufnahme -3282- vom Getriebe abbauen.
![Volkswagen Tiguan. N34-11023](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5518.png)

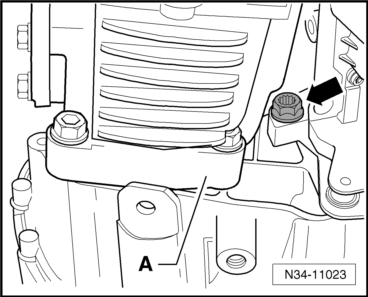

- Motor/Getriebe in Einbaulage ausrichten. Dazu mit den Spindeln
-Pfeile- so weit anheben, bis das Getriebe an
der Aggregatelagerung links vollständig anliegt.
![Volkswagen Tiguan. N34-11012](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5519.png)

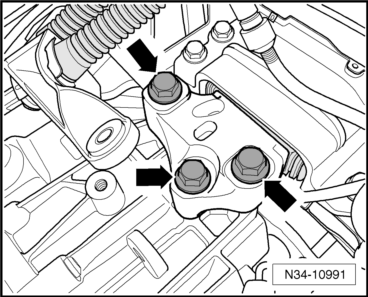

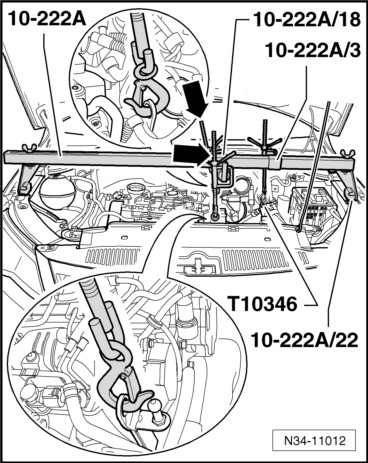

- Neue Sechskantschrauben -Pfeile- der
Aggregatelagerung links einschrauben und mit Anzugsdrehmoment
festziehen.
![Volkswagen Tiguan. N34-10991](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5520.png)
ACHTUNG!
Abfangvorrichtung -10-222 A- erst abnehmen, wenn alle Schrauben der
Aggregatelagerung mit Anzugsdrehmoment festgezogen sind.
- Schrauben für Motor/Getriebe-Befestigung oben einschrauben -Pfeile- und
mit Anzugsdrehmoment festziehen.
![Volkswagen Tiguan. N34-11006](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5521.png)

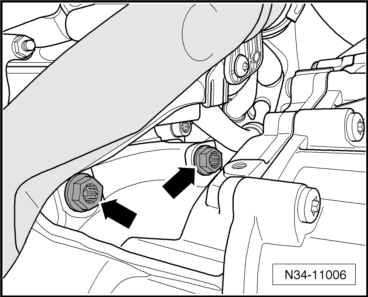

- Anlasser -3- einbauen
→ Elektrische Anlage;
- Stecker -2- auf Schalter für
Rückfahrleuchten -F4- aufstecken.
Bauen Sie das Masseband -1- an das Getriebe an.
![Volkswagen Tiguan. N34-11001](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5522.png)

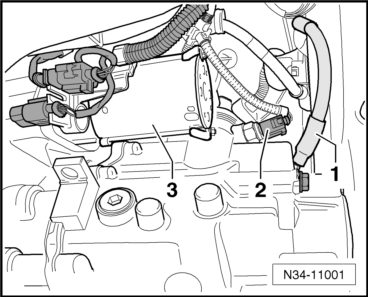

- Wenn ein Haltebügel -1- montiert ist,
befestigen Sie das Masseband mit einer Mutter -2-.
![Volkswagen Tiguan. N34-11067](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5523.png)

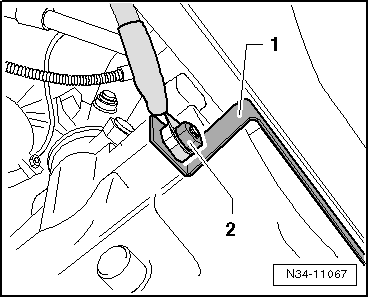

- Getriebe für Fahrzeuge mit Start-Stopp-System: Stecker
-Pfeil - auf Geber für Getriebe-Neutralstellung
-G701- aufstecken.
![Volkswagen Tiguan. N34-11705](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5524.png)

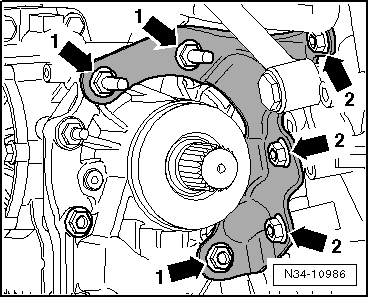

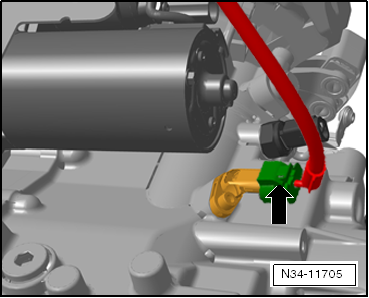

- Getriebeträger für Winkelgetriebe an Motor und Winkelgetriebe
anschrauben, dabei Anzugsreihenfolge der Schrauben -Pfeile 1- und -Pfeile 2-
beachten.
Die Darstellung der Schraubenköpfe kann von der Abbildung abweichen.
- Stütze für den Abgasturbolader montieren.
![Volkswagen Tiguan. N34-10986](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5525.png)

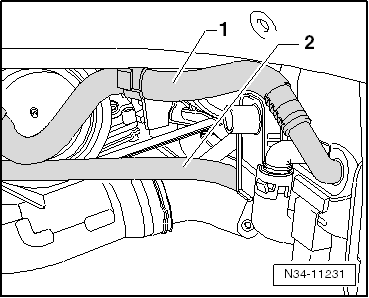

- Falls abgebaut, montieren Sie die Kühlmittelschläuche
-1- und -2- der
Zusatzheizung. Leitungssystem nicht öffnen
→ Standheizung;
![Volkswagen Tiguan. N34-11231](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5526.png)

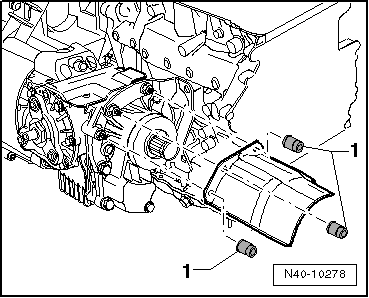

- Wärmeschutzblech für Gelenkwelle, falls vorhanden, an das Winkelgetriebe
anbauen (Muttern -1-)
→ Fahrwerk, Achsen, Lenkung;
- Abgasanlage zusammenbauen und auf Tunnelbrücke ablegen.
![Volkswagen Tiguan. N40-10278](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5527.png)

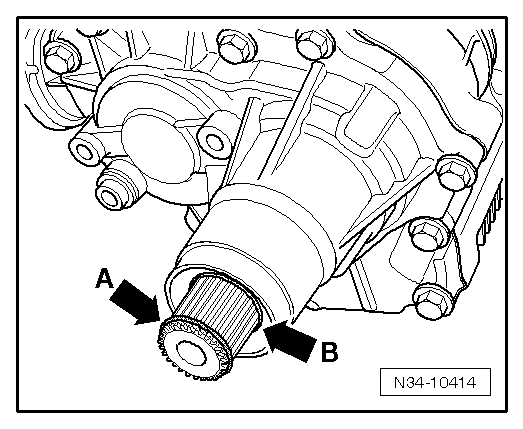

- Ersetzen Sie den Sicherungsring
-Pfeil A- und den O-Ring
-Pfeil B- auf den Steckwellen.
Fetten Sie die Verzahnung der Steckwellen mit dem Fett -G 000 100-.
Montieren Sie danach die Gelenkwellen
→ Fahrwerk, Achsen, Lenkung;
![Volkswagen Tiguan. N34-10414](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5528.png)
- Kardanwelle an das Winkelgetriebe anschrauben
-Pfeile-
- Bauen Sie den Aggregateträger/Achslenker mit Lenkgetriebe ein
→ Fahrwerk, Achsen, Lenkung;
![Volkswagen Tiguan. A10-10247](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5529.png)

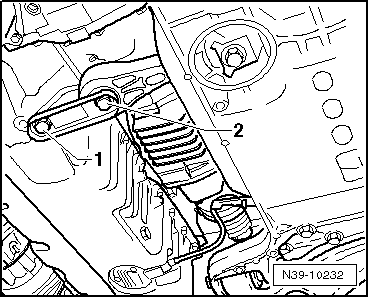

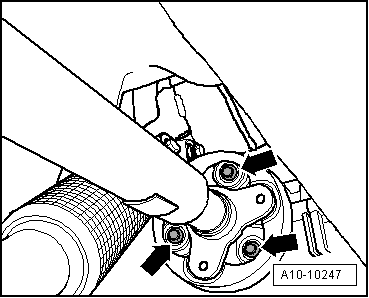

- Pendelstütze an das Getriebe anbauen, Schraube -1-
und Schraube -2-
- Falls vorhanden, Stecker für die Geber für Fahrzeugniveau vorn -G78-
aufstecken
![Volkswagen Tiguan. N39-10232](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5530.png)

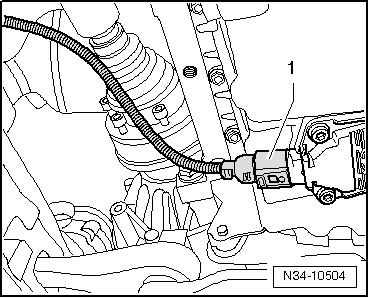

- Stecken Sie den Stecker -1- auf den
Ölstands- und Öltemperaturgeber -G266-.
![Volkswagen Tiguan. N34-10504](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5531.png)

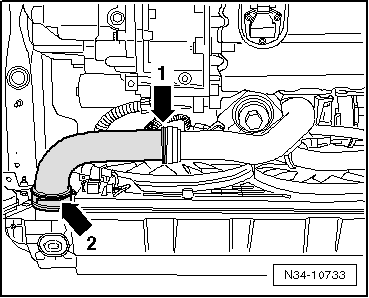

- Ladeluftschlauch einbauen -Pfeil 1- und
-Pfeil 2-
![Volkswagen Tiguan. N34-10733](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5532.png)

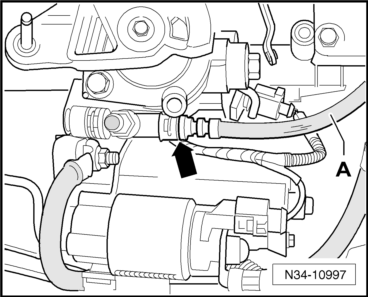

- Rohr-Schlauchleitung bzw. Rohrleitung -A-
in den Entlüfter/Nehmerzylinder bis Anschlag einschieben und Klammer
-Pfeil- herunterdrücken.
- Zum Prüfen an der Leitung ziehen.
![Volkswagen Tiguan. N34-10997](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5533.png)

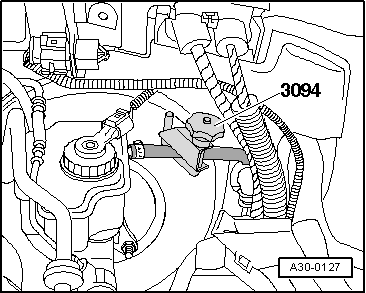

- Bauen Sie die Schlauchklemme -3094- vom Nachlaufschlauch ab.
- Bringen Sie nach Abbau der Schlauchklemme -3094- den Nachlaufschlauch
ggf. wieder in seine ursprüngliche Form.
- Kupplungsanlage entlüften.
- Korrekte Einbaulage des Unterdruckschlauchs für Bremsanlage prüfen, ggf.
Unterdruckschlauch montieren.
![Volkswagen Tiguan. A30-0127](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5534.png)

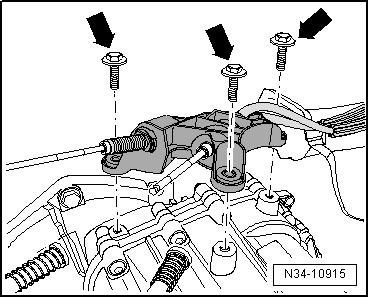

- Seilzugwiderlager auf das Getriebe aufbauen und Schrauben -Pfeile- mit
Anzugsdrehmoment festschrauben.
![Volkswagen Tiguan. N34-10915](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5535.png)

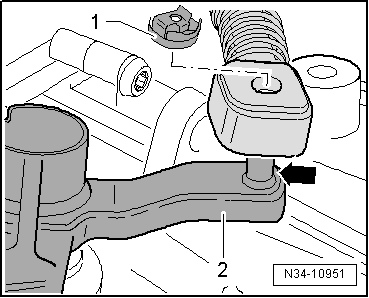

- Getriebeschalthebel -2- montieren und Befestigungsmutter mit
Anzugsdrehmoment anziehen.
- Streichen Sie eine kleine Menge Fett auf den Zapfen
-Pfeil- des Getriebeschalthebels
-2-.
Fett für Schaltbetätigung über den
→ Elektronischen Teilekatalog (ETKA) zuordnen.
- Montieren Sie den Schaltseilzug; ersetzen Sie die Sicherungsscheibe
-1- nach jeder Demontage.
- Bauen Sie den Umlenkhebel gemeinsam mit Seilzugarretierung ein.
- Schaltbetätigung einstellen.
- Batterieträger und Batterie einbauen
→ Elektrische Anlage;
- Falls ausgebaut, bauen Sie das komplette Luftfiltergehäuse ein.
- Batterie anklemmen und beachten Sie die Arbeitsschritte nach dem
Anklemmen der Batterie
→ Elektrische Anlage;
- Getriebeöl prüfen.
- Achsöl im Winkelgetriebe prüfen +.
- Radhausschale vorn links festschrauben
→ Karosserie-Montagearbeiten Außen;
- Geräuschdämpfung anbauen
→ Karosserie-Montagearbeiten Außen;
- Räder anbauen
→ Fahrwerk, Achsen, Lenkung;
- Prüfen Sie bei Fahrzeugen mit Geber für Fahrzeugniveau vorn die
Scheinwerfereinstellung
→ Elektrische Anlage;
![Volkswagen Tiguan. N34-10951](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5536.png)

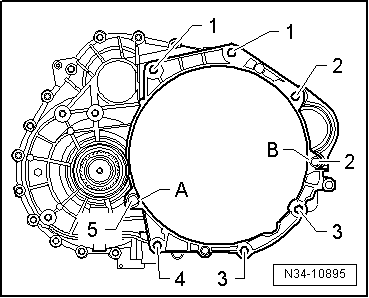

Anzugsdrehmomente
Getriebe an Motor
![Volkswagen Tiguan. N34-10895](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5537.png)
Pos. |
Schraube |
Stück |
Nm |
1 |
M12 x
50 |
2 |
80 |
2 |
M12 x
165 |
2 |
80 |
3 |
M10 x
50 |
2 |
40 |
4 |
M10 x
68 |
1 |
40 |
5 |
M12 x 65 |
1 |
80 |
Pos. -A- und Pos. -B-:
Passhülsen
Getriebe an Aufbau
Schrauben -Pfeile-: 60 Nm + 90º weiterdrehen.
Hinweis
Motor/Getriebe-Lagerung spannungsfrei einbauen.
![Volkswagen Tiguan. N34-10991](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5538.png)
Mutter bzw. Schraube für Masseband -1- an
Schaltgetriebe - 20 Nm
Pos. -2- und -3-
bitte nicht beachten.
![Volkswagen Tiguan. N34-11001](/images/manuals/505/vw_tiguan_getriebe_einbauen_tiguan_allradantrieb_mit_turbodiesel_motor_5539.png)
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Abfangvorrichtung -10-222 A-
Adapter -10-222 A /22-
Adapter -10-222 A /3-
Motor- und Getriebeheber -V.A.G 1383 A-
Ge ...
Motorlager
Schraube
Motorlager an Motor
Schraube
Motorlager an Karosserie
Schraube
Motorlager an Karosserie
Schraube
Motorlager an Karosserie
Pendels ...
