Volkswagen Tiguan Reparaturanleitung: Abdeckstellen

Abdeckstellen der Karosserie vorn

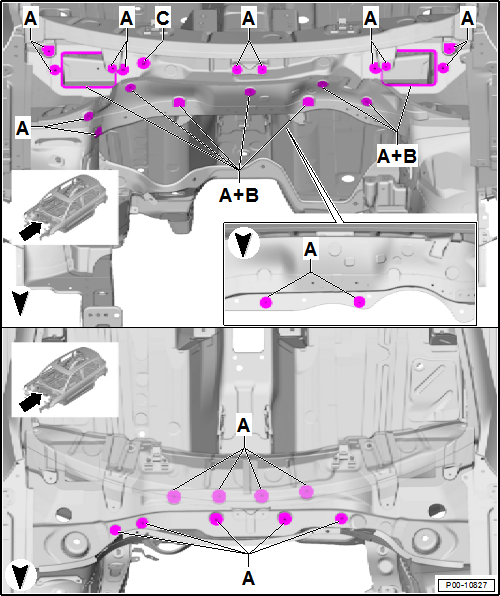

Abdeckstellen Motorraum im Bereich Wasserkasten

  1. Gewinde und Anlagefläche frei von Abdichtmasse
  2. Anlageflächen frei von Wachsanhäufungen
  3. Gewinde und Anlagefläche frei von KTL, Füller und Decklack

Abdeckstellen im Bereich Motorraum Mitte

  1. Gewinde und Anlagefläche frei von Abdichtmasse

Abdeckstellen Motorraum links

  1. Gewinde und Anlagefläche frei von Abdichtmasse
  2. Anlageflächen frei von Wachsanhäufungen
  3. Gewinde und Anlagefläche frei von KTL, Füller und Decklack
  4. Gewinde frei von Wachs

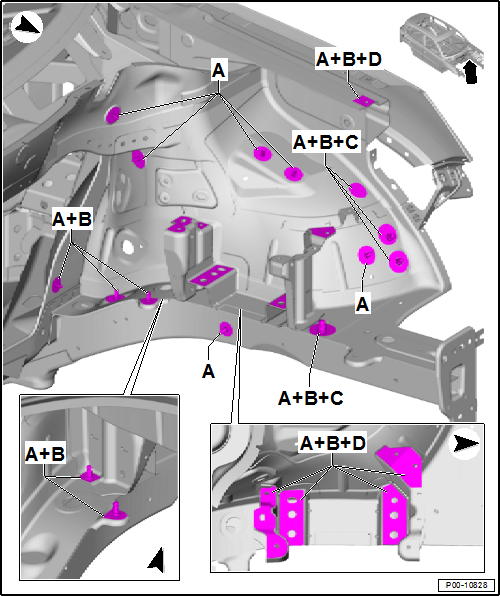

Abdeckstellen Motorraum rechts

  1. Gewinde und Anlagefläche frei von Abdichtmasse
  2. Anlageflächen frei von Wachsanhäufungen
  3. Gewinde und Anlagefläche frei von KTL, Füller und Decklack
  4. Gewinde frei von Wachs

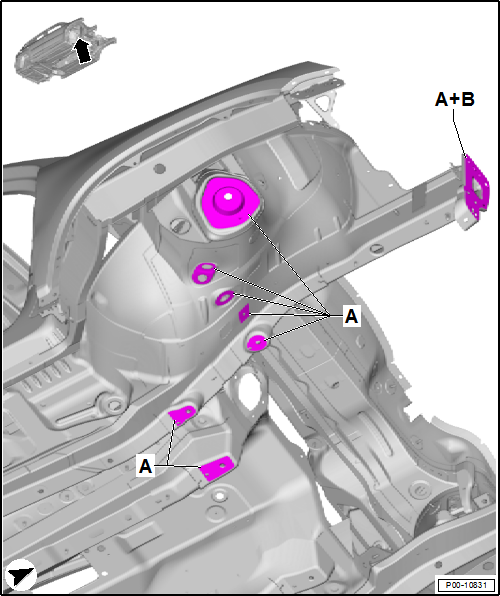

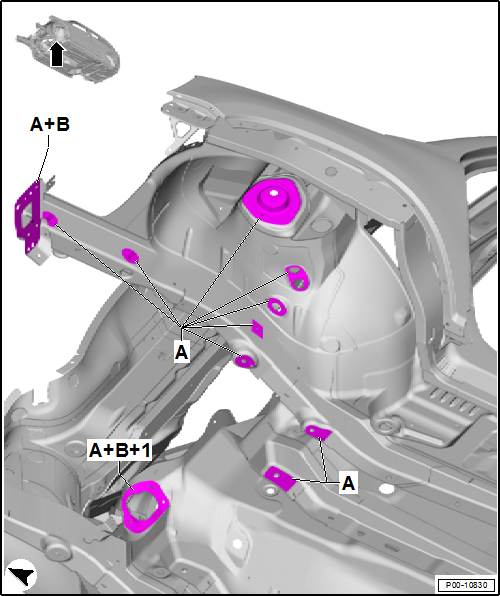

Abdeckstellen Radhaus vorn links

  1. Gewinde und Anlagefläche frei von Abdichtmasse
  2. Anlageflächen frei von Wachsanhäufungen
  1. Durchbruch Lenkung Rechtslenker

Abdeckstellen Radhaus vorn rechts

  1. Gewinde und Anlagefläche frei von Abdichtmasse
  2. Anlageflächen frei von Wachsanhäufungen

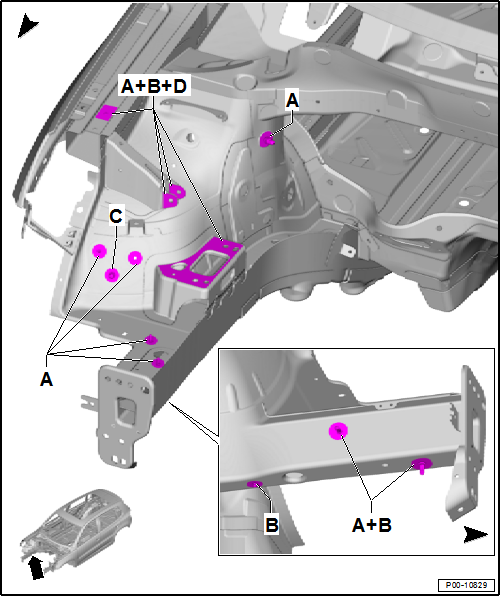

Abdeckstellen Kotflügel vorn links

Linke Seite dargestellt, rechte Seite spiegelbildlich

  1. Gewinde und Anlagefläche frei von Abdichtmasse
  2. Anlageflächen frei von Wachsanhäufungen

Abdeckstellen der Karosserie Mitte

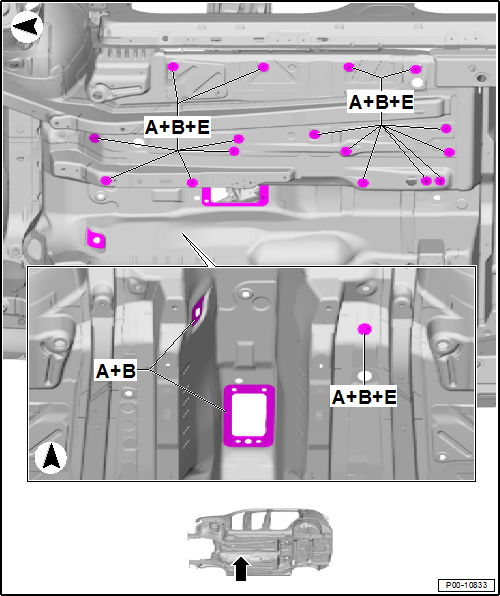

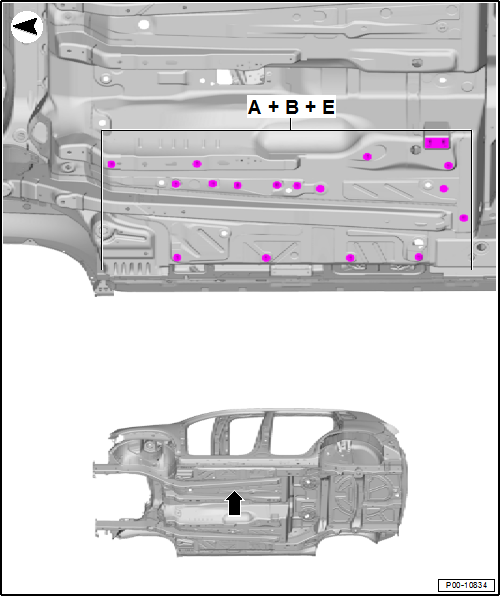

Abdeckstellen Unterboden Mitte linke Fahrzeugseite

  1. Gewinde und Anlagefläche frei von Abdichtmasse
  2. Anlageflächen frei von Wachsanhäufungen
  1. Funktionsfähig nach Abdichtung und Unterbodenschutz (für Bolzen)

Abdeckstellen Unterboden Mitte rechte Fahrzeugseite

  1. Gewinde und Anlagefläche frei von Abdichtmasse
  2. Anlageflächen frei von Wachsanhäufungen
  1. Funktionsfähig nach Abdichtung und Unterbodenschutz (für Bolzen)

Abdeckstellen der Karosserie hinten

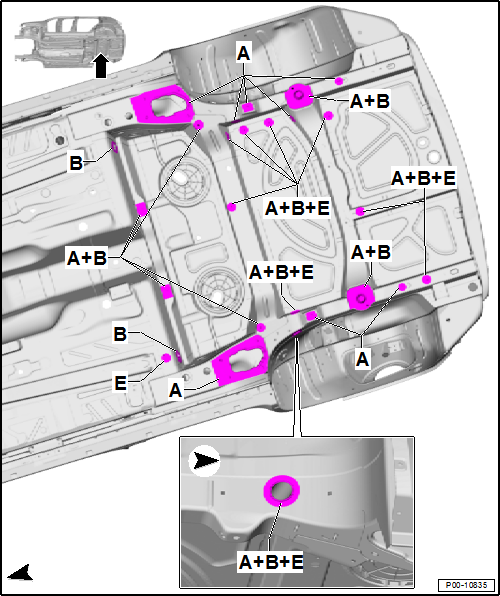

Abdeckstellen Unterboden hinten

  1. Gewinde und Anlagefläche frei von Abdichtmasse
  2. Anlageflächen frei von Wachsanhäufungen
  1. Funktionsfähig nach Abdichtung und Unterbodenschutz (für Bolzen)

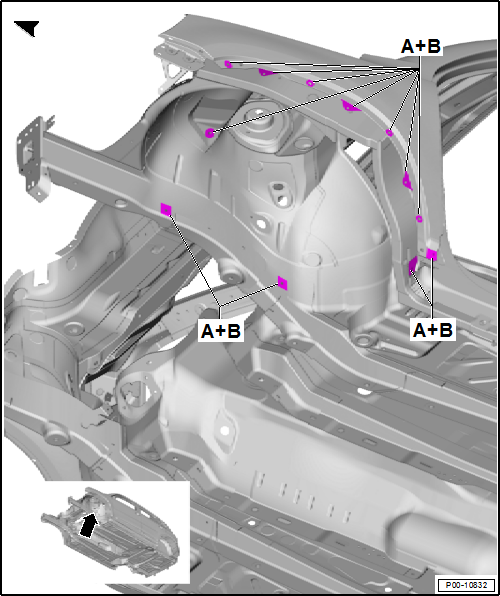

Abdeckstellen Seitenteil hinten links

Linke Seite dargestellt, rechte Seite spiegelbildlich

  1. Gewinde und Anlagefläche frei von Abdichtmasse
  2. Anlageflächen frei von Wachsanhäufungen

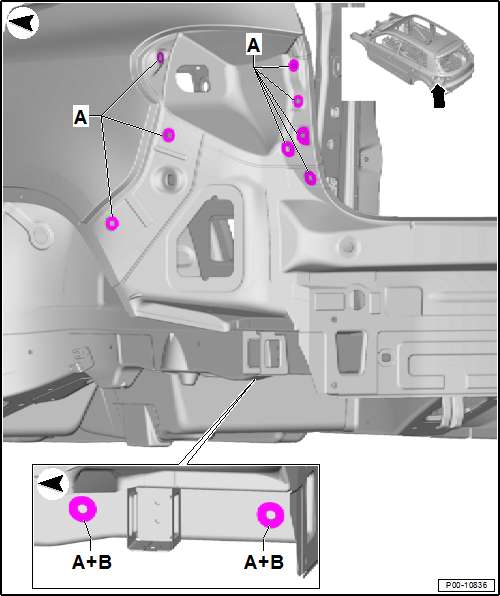

Abdeckstellen Seitenteil hinten rechts

  1. Gewinde und Anlagefläche frei von Abdichtmasse
  2. Anlageflächen frei von Wachsanhäufungen
  1. Zusätzliche Abdeckstellen bei Fahrzeugen mit Benzinmotor

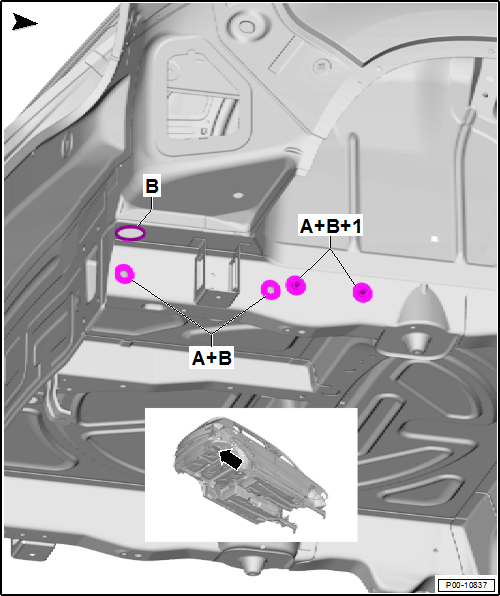

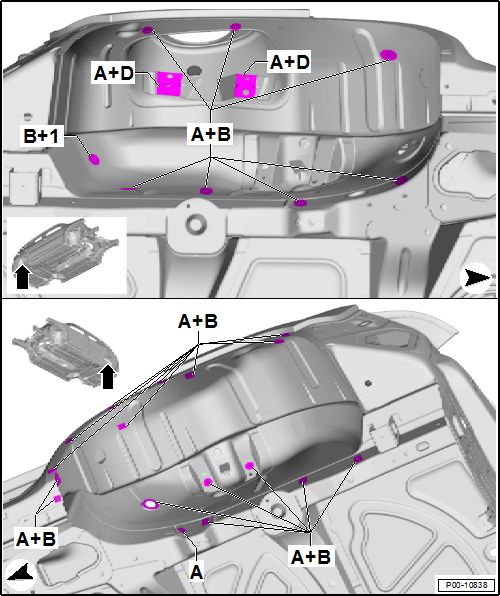

Abdeckstellen Radhaus hinten

Obere Abbildung zeigt die rechte Fahrzeugseite, untere Abbildung zeigt die linke Fahrzeugseite

  1. Gewinde und Anlagefläche frei von Abdichtmasse
  2. Anlageflächen frei von Wachsanhäufungen
  1. Gewinde frei von Wachs
  1. zusätzlich bei NAR Fahrzeugen

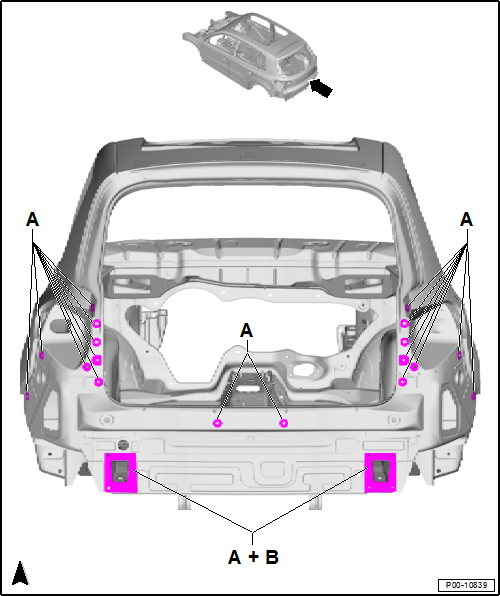

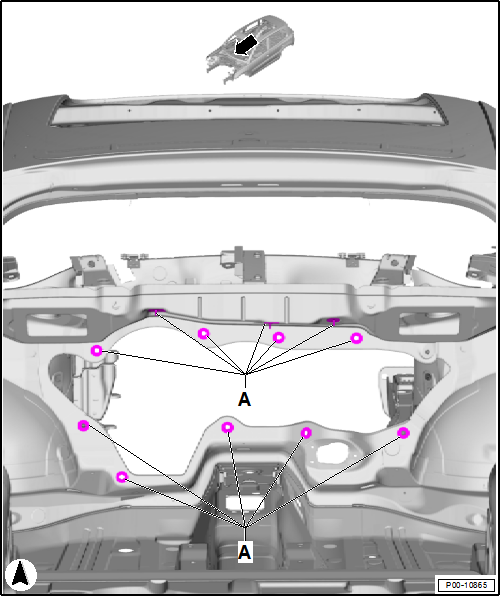

Abdeckstellen Heckabschluss

  1. Gewinde und Anlagefläche frei von Abdichtmasse
  2. Anlageflächen frei von Wachsanhäufungen
    Lackaufbau
    Lackaufbau der Werkslackierung, KTL-Grundierung KTL-Grundierung Kathodische Tauchlackierung Hinweis Unter der KTL-Grundierung ist die Rohkarosserie phosphatiert. Lackaufbau der Werkslackie ...

    Nahtabdichtung
    Nahtabdichtung der Karosserie vorn Hinweis In der Reparatur ist die Nahtabdichtung in ihrer Optik und in der Schichtstärke dem Originalzustand entsprechend wiederherzustellen. Um Beschädig ...
